Bezszwowe przewody olejowe na polach naftowych

Bezszwowe przewody naftowe dla pól naftowych to rura, przez którą wytwarzane płyny przemieszczają się na powierzchnię lub wtryskiwane płyny dostają się do formacji. Jego wybór jest zatem ściśle powiązany z ciśnieniem wewnętrznym, składem płynu, temperaturą, głębokością odwiertu, powtarzającymi się operacjami przeróbki i wydajnością połączenia.

W przeciwieństwie do obudowy, rury zwykle nie są trwale cementowane w studni. Tworzy wewnątrz obudowy usuwalny sznurek, który można wyciągnąć podczas prac konserwacyjnych, stymulacyjnych lub remontowych.

Normy i główne specyfikacje

API Spec 5CT obejmuje obudowy i rury, w tym rozmiary rur, grubości ścianek, gatunki stali i wykończenia końcówek. Obecne wydanie 11. API 5CT zawiera kolejne dodatki i erraty, w tym Erratę 3 z czerwca 2026 r.

W przypadku projektów chińskich obecną normą dotyczącą rur stalowych stosowanych jako osłony lub przewody rurowe w odwiertach naftowych i gazowych jest GB/T 19830-2023.

API 5CT obejmuje obecnie gatunki obejmujące H40, J55, K55, N80, L80, C90, T95, P110 i Q125, wraz z połączeniami rurowymi, takimi jak rurki niespękane (NU), rury ze spęczeniem zewnętrznym (UE) i rury ze złączem integralnym (IJ).

Wybór klasy

H40 można stosować w niektórych zastosowaniach przy niskim obciążeniu i płytkich odwiertach, gdzie wystarczająca jest jego niższa wytrzymałość.

J55 i K55 są powszechnie stosowane w studniach konwencjonalnych. Często wybiera się je tam, gdzie odwiert nie wymaga wyższej wytrzymałości.

N80 zapewnia wyższy poziom wytrzymałości w przypadku bardziej wymagających zastosowań konwencjonalnych, ale wyższa klasa nie oznacza automatycznie, że nadaje się do stosowania w kwaśnym środowisku.

L80 jest powszechnie wybierany, gdy określone są kontrolowane właściwości materiału i wymagania dotyczące obsługi. W zamówieniu należy podać dokładny typ L80.

P110 stosuje się tam, gdzie wymagana jest większa wytrzymałość, w tym w głębokich studniach i wymagających warunkach produkcji lub stymulacji.

C90 i T95 można wybrać do zastosowań o wyższej wytrzymałości, gdzie konstrukcja odwiertu wymaga również odpowiedniej odporności na działanie kwasów.

Gatunek stali należy wybrać na podstawie rzeczywistego projektu odwiertu, a nie kierować się wyłącznie głębokością jako czynnikiem decydującym.

Wybór przewodu olejowego według stanu studni

W przypadku konwencjonalnych płytkich lub średniogłębokich odwiertów J55 lub K55 mogą zapewnić praktyczną równowagę pomiędzy wytrzymałością a kosztami.

Gdy wzrasta głębokość odwiertu, obciążenie osiowe, ciśnienie lub obciążenie stymulacyjne, można rozważyć N80 lub P110, w zależności od konstrukcji obudowy i rurki.

W przypadku odwiertów zawierających H₂S rury należy dobrać specjalnie do warunków kwaśnych. Gatunek, twardość, obróbka cieplna i wymagania środowiskowe – wszystko ma znaczenie. API 5CT zawiera szczegółowe wymagania dla kilku gatunków stosowanych w wymagających usługach; dlatego też zwykły wybór gatunku o wysokiej wytrzymałości nie jest odpowiednią kwalifikacją do obsługi kwasowej.

W środowiskach bogatych w CO₂ i chlorki można rozważyć rury odporne na korozję, takie jak L80 13Cr, jeśli wymagają tego warunki w studni. API utrzymuje również odrębną specyfikację dla odpornych na korozję wyrobów ze stopów bez szwu stosowanych jako osłony i przewody rurowe.

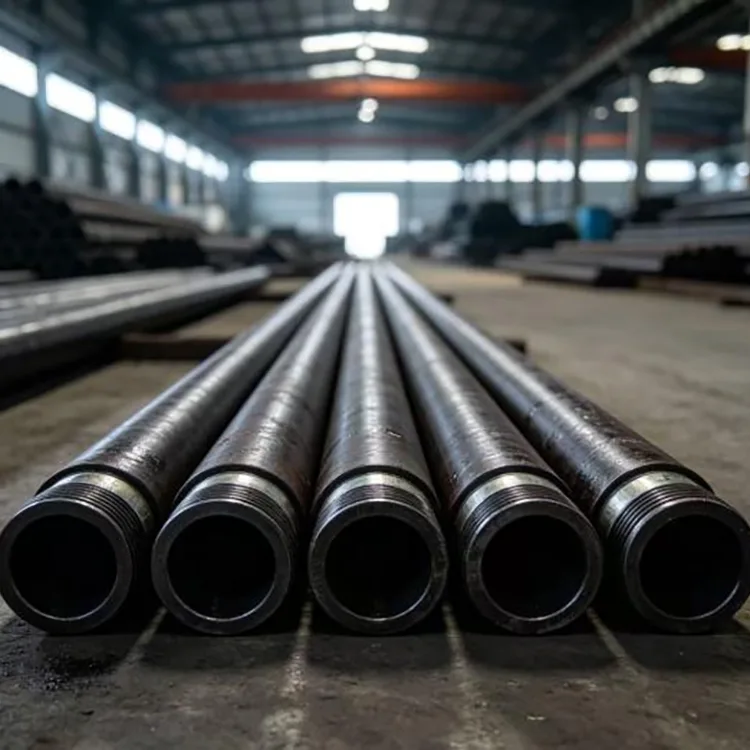

Połączenie gwintu

Połączenie rurki wpływa na przenoszenie obciążenia, uszczelnienie i odporność na wielokrotne operacje biegania i ciągnięcia.

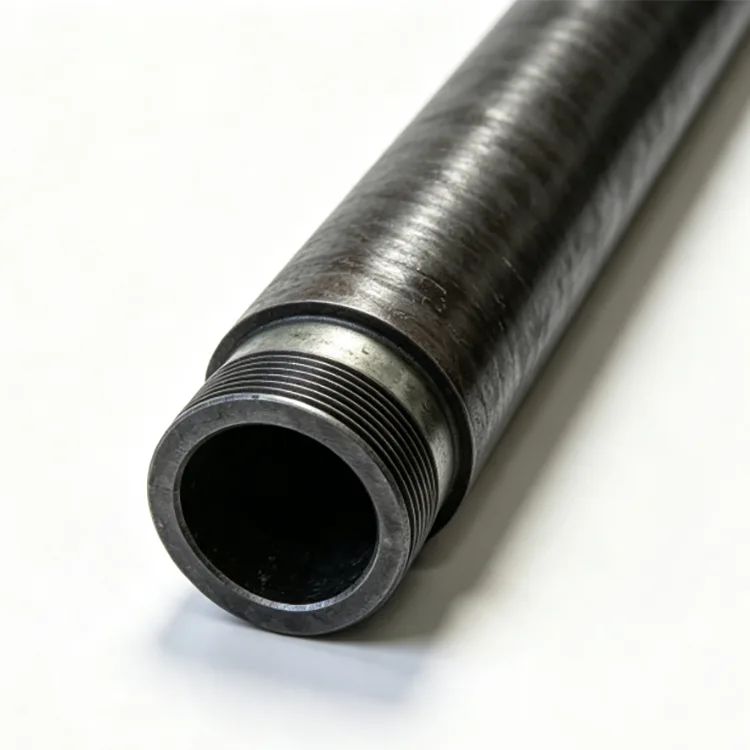

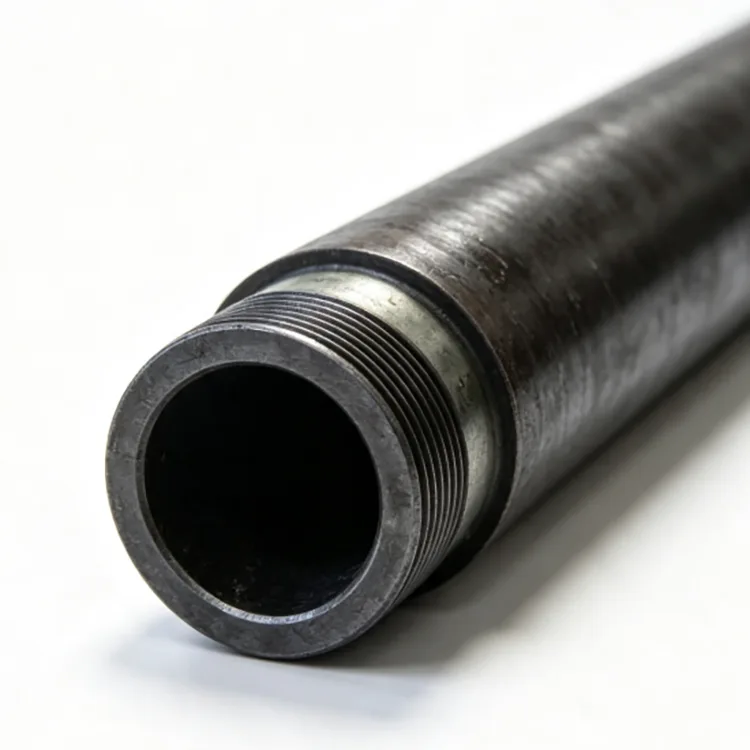

Rury NU bez spęczenia mają koniec rurki bez spęczeń i są powszechnie stosowane w konwencjonalnych studniach, gdzie ich wydajność połączenia jest wystarczająca.

Zewnętrzne rury spęczane UE zwiększają przekrój połączenia i są powszechnie wybierane, gdy wymagana jest większa wytrzymałość na rozciąganie.

Połączenia premium stosuje się, gdy odwiert wymaga zwiększonego uszczelnienia gazowego, większej odporności na wielokrotne obciążenia lub bardziej wymagających parametrów ciśnieniowych i temperaturowych. Dokładne połączenie powinno być określone w projekcie, a nie używać zastrzeżonej nazwy połączenia jako ogólnego opisu produktu.

Proces produkcyjny

Typowa trasa produkcji bezszwowych rur olejowych do zastosowań na polach naftowych obejmuje przygotowanie kęsów stali, ogrzewanie, przebijanie, walcowanie na gorąco, wymiarowanie, chłodzenie, prostowanie, cięcie, obróbkę cieplną, jeśli jest to wymagane, obróbkę gwintów i kontrolę końcową.

Obróbka gwintów jest szczególnie ważna, ponieważ rurki są wielokrotnie łączone i łamane podczas pracy. Dlatego wymiary gwintów, pasowanie sprzęgła, stan końcowy i grubość muszą spełniać określone normy.

Inspekcja i kontrola jakości

Wymagania kontrolne zależą od gatunku, specyfikacji produktu i zamówienia. Mogą one obejmować skład chemiczny, właściwości rozciągające, twardość, kontrolę wymiarową, badanie dryfu, badania hydrostatyczne i badania nieniszczące.

W przypadku rur gwintowanych ważna jest również kontrola gwintu i kontrola grubości. Zapisy inspekcji i inspekcji stron trzecich mogą być organizowane zgodnie z wymaganiami projektu.

Rurki a obudowa

Rury i osłony są używane w tej samej studni, ale wykonują różne zadania.

Obudowa zapewnia wsparcie odwiertu i izolację formacji i jest zwykle cementowana na miejscu. Rurki instalowane są wewnątrz obudowy i zapewniają ścieżkę przepływu wytwarzanych lub wtryskiwanych płynów. Rury można odzyskać podczas operacji naprawczych.

Ponieważ ich średnica zewnętrzna, obciążenia, połączenia i funkcje konstrukcyjne są różne, obudowa i rura nie są zamienne.

Typowe zastosowania

Studnie wydobywcze ropy naftowej

Służy do transportu ropy naftowej i towarzyszącego jej gazu ze strefy wydobycia na powierzchnię.

Studnie Gazowe

Dobierane z uwzględnieniem ciśnienia, temperatury, składu gazu i wymagań dotyczących szczelności połączeń.

Studnie wtryskiwania wody

Stosowany do przewodów wtryskowych, w których materiał rurek i połączenie muszą odpowiadać jakości wtryskiwanej wody i warunkom pracy.

Operacje stymulacji i regeneracji

Wybierając dren, należy wziąć pod uwagę powtarzające się obciążenia, ciągnięcie, cykliczne zmiany ciśnienia i stymulację.

Studnie poziome i głębokie

Więcej uwagi wymaga obciążenie osiowe, wyboczenie, opór, wydajność połączeń i warunki ciśnienia.

Długość i dostawa

Długości zakresu API można wybrać w zależności od programu osłon i przewodów. R2 jest szeroko stosowany w przypadku standardowych zamówień na rury, natomiast można rozważyć dłuższe złącza R3, jeśli pozwala na to konstrukcja odwiertu i warunki obsługi.

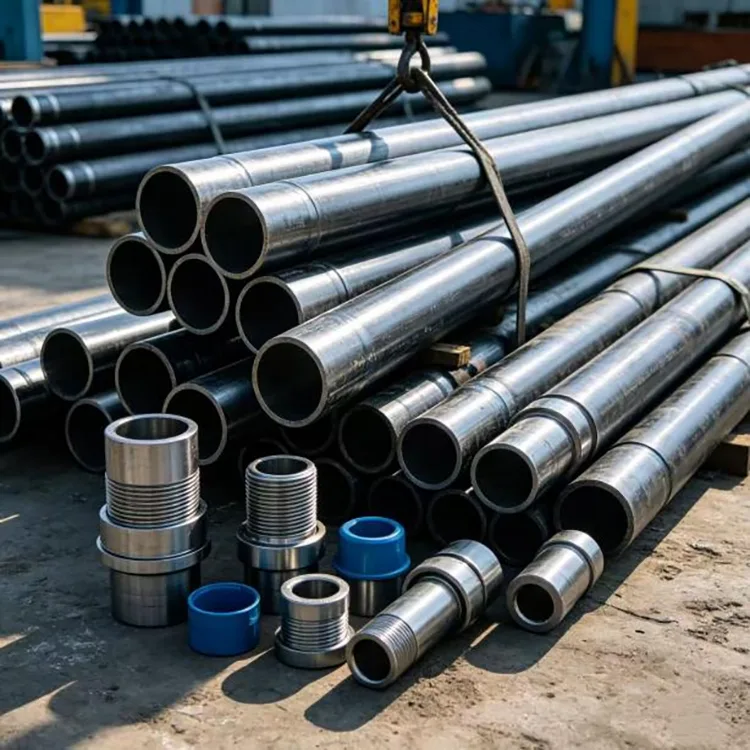

Rury mogą być dostarczane z gładkimi końcami lub gwintowane i łączone zgodnie z określonym połączeniem. Do transportu i przechowywania dostępne są zabezpieczenia gwintów i odpowiednie pakiety.

Informacje o zamówieniach

Do wyceny należy podać normę rury, gatunek, nominalną średnicę zewnętrzną, grubość ścianki lub oznaczenie ciężaru, rodzaj połączenia, zakres długości, ilość i warunki obsługi.

W przypadku odwiertów kwaśnych lub korozyjnych należy również podać informacje dotyczące H₂S, CO₂, chlorków, temperatury i ciśnienia, jeśli są dostępne. Dzięki temu można sprawdzić materiał i połączenie w rzeczywistym środowisku pracy, a nie wybierać wyłącznie na podstawie głębokości.

Często zadawane pytania

P1: Jaka jest główna różnica między bezszwowymi rurami olejowymi do pól naftowych a obudową?

Obudowa to zewnętrzna podpora odwiertu i rura izolująca formację, zwykle cementowana na miejscu. Rurka jest zainstalowana wewnątrz obudowy i transportuje wytwarzane lub wtryskiwane płyny. Podczas prac remontowych można wyciągnąć rurkę.

P2: Czy rury bez szwu są jedynym rodzajem dozwolonym w przypadku szybów naftowych?

Nie. API 5CT obejmuje zarówno bezszwowe, jak i spawane elektrycznie produkty osłonowe i rurowe. Jeżeli wymagane są rury bez szwu, specyfikacja zakupu powinna wyraźnie określać rodzaj produkcji.

P3: Jak wybrać pomiędzy rurkami NU i EU?

Rury NU mają połączenie bez spękań i są powszechnie stosowane w konwencjonalnych zastosowaniach, gdzie przepustowość połączenia jest wystarczająca. Rury UE mają zewnętrznie spęczony koniec i zapewniają większy przekrój połączenia do zastosowań wymagających większej wytrzymałości na rozciąganie. API 5CT rozpoznaje połączenia rurowe zarówno NU, jak i EU.

P4: Czy rurki P110 można używać w studniach kwaśnych?

Nie określaj przydatności do serwowania na podstawie samej siły. Usługa H₂S wymaga sprawdzenia określonego gatunku, obróbki cieplnej, twardości i warunków środowiskowych. Przewody należy zamówić zgodnie z obowiązującymi wymaganiami dotyczącymi obsługi serwisowej.

P5: Jakie informacje są potrzebne, aby wybrać bezszwowe przewody olejowe dla pól naftowych?

Podstawowe informacje obejmują rozmiar rury, grubość lub wagę ścianki, gatunek stali, połączenie, długość i ilość. Aby dokonać właściwego wyboru inżynieryjnego, należy również podać głębokość odwiertu, ciśnienie, temperaturę i skład płynu.

P6: Czy rury mogą być dostarczane jako gwintowane i łączone?

Tak. Rury mogą być dostarczane z określonymi połączeniami API, takimi jak NU, EU lub IJ, a także, w stosownych przypadkach, z przyłączami premium specyficznymi dla projektu.
