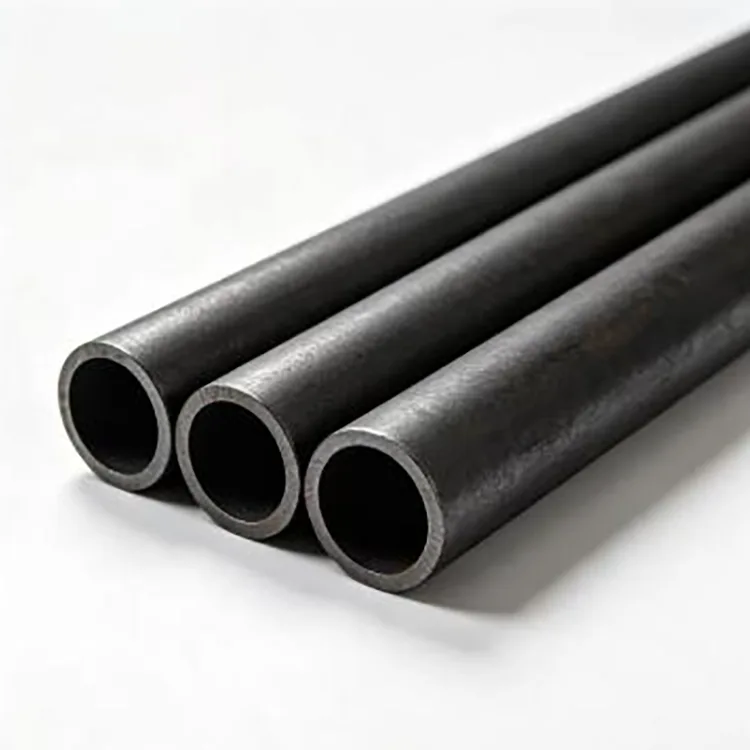

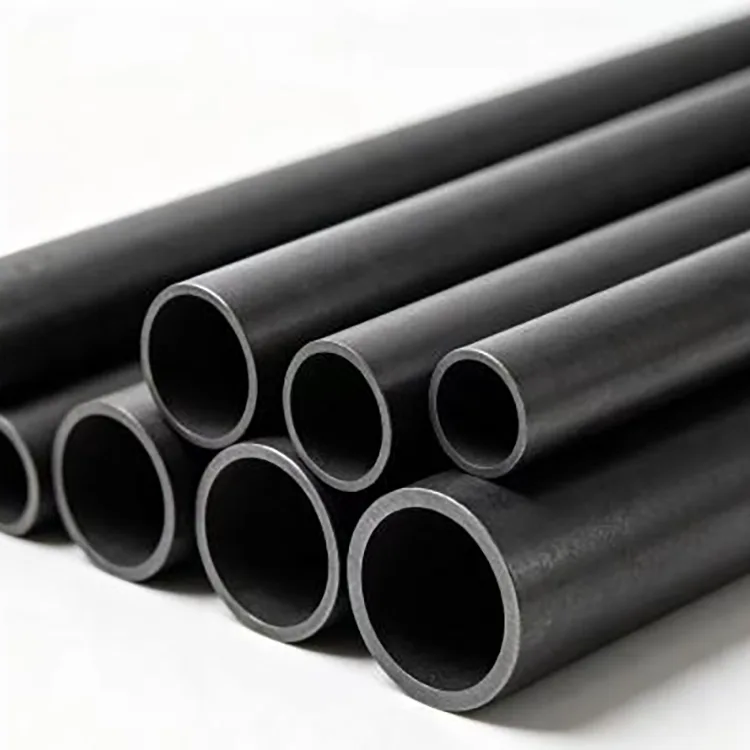

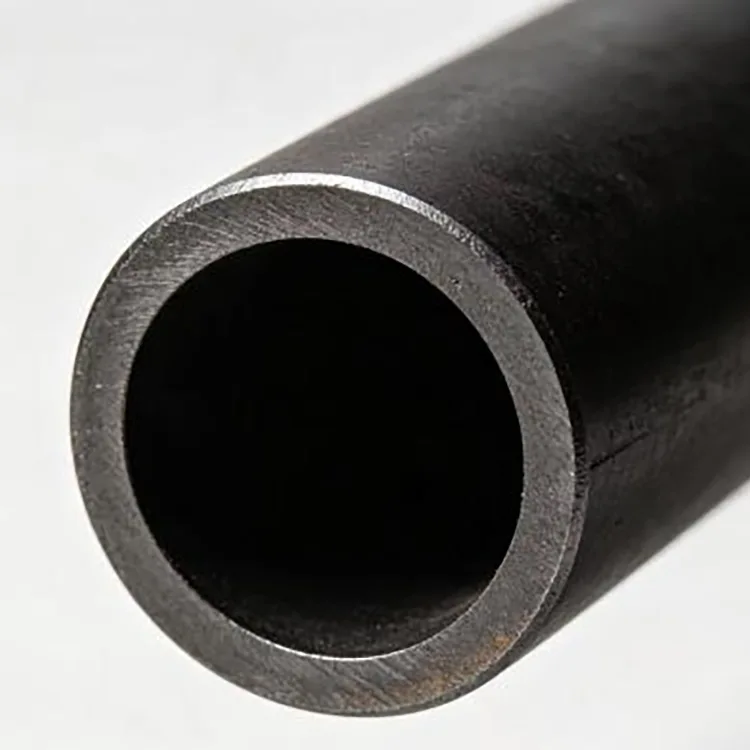

Bezszwowa rura ze stali węglowej

Rury bez szwu ze stali węglowej powstają bez wzdłużnego szwu spawalniczego. Rury walcowane na gorąco są zwykle wybierane w przypadku większych średnic, cięższych ścian i ogólnych zastosowań inżynieryjnych, natomiast rury ciągnione na zimno są stosowane tam, gdzie wymagane są węższe tolerancje wymiarowe i gładsza powierzchnia.

Rura może być dostarczona zgodnie z chińskimi normami GB/T lub ASTM, EN i JIS zgodnie ze specyfikacją zastosowania i zakupu.

Normy i materiały

GB/T 8162-2018 pozostaje obecną chińską normą dla konstrukcyjnych rur stalowych bez szwu, podczas gdy GB/T 8163-2018 to obecna norma dla rur stalowych bez szwu do transportu cieczy.

ASTM A53/A53M-24 obejmuje zarówno rury stalowe bez szwu, jak i spawane, natomiast ASTM A106/A106M-26 obejmuje w szczególności rury bez szwu ze stali węglowej do pracy w wysokich temperaturach.

Typowe materiały obejmują 20#, 45#, Q355B (16Mn), 27SiMn i 40Cr. Wybór materiału powinien opierać się na wytrzymałości, obrabialności, temperaturze, medium roboczym i wymaganiach produkcyjnych.

Zakres rozmiarów

Wymiary specjalne, rury grubościenne i tolerancje specyficzne dla projektu mogą być produkowane zgodnie z rysunkami lub specyfikacjami technicznymi.

Walcowane na gorąco czy ciągnione na zimno?

W przypadku wymagań dotyczących dużych średnic i grubych ścian, rura bez szwu walcowana na gorąco jest zwykle bardziej praktycznym wyborem. Jest szeroko stosowany w elementach konstrukcyjnych, sprzęcie inżynieryjnym i ogólnych zastosowaniach przemysłowych, gdzie nie są wymagane wyjątkowo wąskie tolerancje wymiarowe.

Rury bez szwu ciągnione na zimno lepiej nadają się do mniejszych rozmiarów, węższych tolerancji i zastosowań związanych z obróbką. Jego gładsza powierzchnia i bardziej kontrolowane wymiary mogą zmniejszyć liczbę prac związanych z obróbką części takich jak tuleje, tuleje i elementy mechaniczne.

Te dwa procesy nie są po prostu różnymi klasami tego samego produktu. Wybór powinien opierać się na wymaganym rozmiarze, tolerancji, stanie powierzchni i dalszej obróbce.

Wybór odpowiedniego standardu

W przypadku elementów konstrukcyjnych, konstrukcji mechanicznych i ogólnej produkcji właściwym punktem wyjścia jest rura bez szwu GB/T 8162.

W przypadku zastosowań związanych z wodą, olejem, gazem i innymi cieczami rurę należy zamówić zgodnie ze specyfikacją obsługi płynów, taką jak GB/T 8163. Medium robocze, ciśnienie projektowe, temperatura i wymagane badania powinny być wyraźnie określone w zamówieniu.

Do pracy w wysokich temperaturach zgodnie z wymaganiami ASTM, A106/A106M jest specjalnie przeznaczony do rur bez szwu ze stali węglowej stosowanych w podwyższonych temperaturach.

Wybór materiału

Stal węglowa 20# jest częstym wyborem w zastosowaniach ogólnych i mechanicznych. Ma dobrą obrabialność i spawalność i nadaje się do wielu konwencjonalnych zastosowań.

Stal węglowa 45# ma wyższą wytrzymałość i twardość i jest wybierana głównie na wały, tuleje i obrobione części mechaniczne. Przed wyborem tego gatunku należy wziąć pod uwagę wymagania spawalnicze.

Q355B jest powszechnie stosowany tam, gdzie wymagana jest większa wytrzymałość konstrukcyjna, w tym w przypadku ciężkich konstrukcji, maszyn i zastosowań inżynieryjnych na zewnątrz.

27SiMn i 40Cr to gatunki stopów o wyższej wytrzymałości stosowane na elementy hydrauliczne i inne części mechaniczne podlegające wyższym wymaganiom dotyczącym wytrzymałości lub zużycia.

Gdzie jest używany

Inżynieria budowlana

Konstrukcje instalacji przemysłowych, ramy wsporcze, elementy mostów, podpory urządzeń i inne konstrukcje stalowe nośne.

Produkcja maszyn

Ramy maszyn, tuleje wałów, półfabrykaty cylindrów hydraulicznych, tuleje, części sprzętu górniczego i elementy maszyn inżynieryjnych.

Ciężki sprzęt i transport

Ramy pojazdów, urządzenia dźwigowe, maszyny rolnicze i inne gotowe komponenty wymagające bezszwowych profili stalowych.

Serwis płynów

Rurociągi wody, ropy, gazu, pary i płynów przemysłowych, jeśli rura zostanie zamówiona zgodnie z odpowiednią specyfikacją obsługi płynów.

Projekty przemysłowe i komunalne

Konstrukcje wsporcze fotowoltaiki, konstrukcje stalowe komunalne, rurociągi urządzeń, tuleje i inne gotowe elementy stalowe.

Grubość ścianki i dobór rur

Sama średnica zewnętrzna nie wystarczy, aby wybrać rurę bez szwu. Grubość ścianki wpływa na wytrzymałość na ciśnienie, odporność na odkształcenia i ogólną wytrzymałość przekroju, ale wymaganą grubość należy obliczyć na podstawie rzeczywistych warunków projektowych.

W przypadku cieczy obliczenia powinny uwzględniać ciśnienie projektowe, temperaturę, średnicę wewnętrzną, właściwości materiału, naddatek na korozję i obowiązujące przepisy projektowe rurociągów. W przypadku zastosowań konstrukcyjnych należy również wziąć pod uwagę obciążenie, rozpiętość, warunki podparcia i wyboczenie.

Dlatego cięższa rura nie jest automatycznie właściwym wyborem. Specyfikacja powinna być dostosowana do rzeczywistych warunków świadczenia usług.

Opcje przetwarzania i powierzchni

Wykonujemy cięcie, zakończanie, fazowanie, odrdzewianie, malowanie, cynkowanie ogniowe i inną obróbkę zgodnie z wymaganiami projektu.

W przypadku części obrabianych, jeśli wymagana jest ściślejsza kontrola wymiarowa, można dostarczyć rury ciągnione na zimno. W przypadku zastosowań konstrukcyjnych na zewnątrz obróbkę powierzchni można określić osobno, w zależności od wymaganego systemu ochrony przed korozją.

Zamówienia eksportowe mogą być pakowane, pakowane i zabezpieczane przed wilgocią i korozją w celu transportu morskiego na duże odległości.

Kontrola

Istnieje możliwość zorganizowania przeglądu zgodnie z wybranym standardem i wymaganiami zakupu. W zależności od produktu i zastosowania może to obejmować skład chemiczny, właściwości mechaniczne, kontrolę wymiarową, badania hydrostatyczne i badania nieniszczące.

Jeśli wymaga tego projekt, można również zapewnić dokumenty kontrolne i inspekcję strony trzeciej przez SGS, BV lub TÜV.

Zamówienia dostaw i niestandardowe

W stosownych przypadkach rozmiary standardowe mogą być dostarczane z dostępnych zapasów. Realizujemy również zamówienia projektowe wymagające mieszanych rozmiarów, ilości próbnych, cięcia o stałej długości, specjalnych grubości ścianek lub niestandardowej obróbki.

Do wyceny należy podać normę lub zastosowanie rury, gatunek materiału, średnicę zewnętrzną, grubość ścianki, długość, ilość i wymaganą obróbkę. W przypadku zamówień eksportowych należy również określić miejsce docelowe i wymagania dotyczące pakowania.

Często zadawane pytania

P1: Jaka jest różnica między rurami bez szwu walcowanymi na gorąco i ciągnionymi na zimno?

Rury walcowane na gorąco są zwykle wybierane do większych średnic, grubszych ścian i ogólnych zastosowań inżynieryjnych. Rury ciągnione na zimno są produkowane w dodatkowym procesie ciągnienia w celu uzyskania węższych wymiarów i gładszej powierzchni, dzięki czemu są bardziej odpowiednie do precyzyjnej obróbki i elementów mechanicznych.

P2: Jak wybrać pomiędzy GB/T 8162 a GB/T 8163?

GB/T 8162 dotyczy celów konstrukcyjnych, natomiast GB/T 8163 dotyczy obsługi cieczy. Właściwy standard należy wybrać na podstawie rzeczywistego zastosowania rury, a nie wyłącznie na podstawie średnicy lub gatunku materiału.

P3: Czy w zastosowaniach wysokociśnieniowych zawsze wymagana jest rura bez szwu?

Nie koniecznie. Wybór rury zależy od kodu projektowego, ciśnienia, temperatury, medium, wymiarów, materiału i wymaganej kontroli. Jeżeli specyfikacja projektu wymaga rur bez szwu ze stali węglowej do pracy w wysokich temperaturach, jedną z obowiązujących norm jest ASTM A106/A106M.

P4: Czy rurę można wyciąć i przetworzyć przed wysyłką?

Tak. Cięcie na stałą długość, fazowanie, obróbka powierzchniowa, cynkowanie i inne obróbki mogą być wykonane zgodnie z wymaganiami zamówienia.

P5: Czy możesz dostarczyć rurę bez szwu ASTM A53?

Tak. ASTM A53/A53M obejmuje zarówno rury stalowe bez szwu, jak i spawane, dlatego w zamówieniu należy wyraźnie określić typ szwu, jeśli jest to wymagane.
