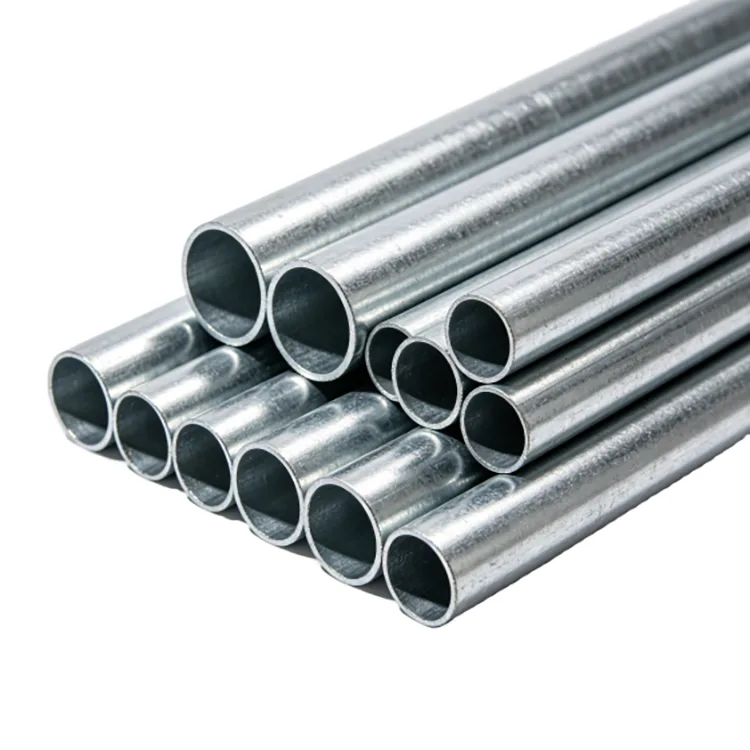

Okrągła rura stalowa ocynkowana ogniowo

Rura stalowa ocynkowana ogniowo to okrągła spawana rura stalowa, po formowaniu i spawaniu rury pokryta powłoką cynkowaną ogniowo. Okrągły odcinek można łatwo wyprodukować, zacisnąć, zespawać i zamontować, a ocynkowana powierzchnia zapewnia dodatkową ochronę tam, gdzie rura jest narażona na deszcz, wilgoć i warunki zewnętrzne.

Produkt zaspokaja dwie różne potrzeby zakupowe. W przypadku balustrad, poręczy, konstrukcji szklarniowych i podpór stalowych kupujący zwracają uwagę głównie na średnicę zewnętrzną, grubość ścianki, gatunek stali i dokładność wymiarową. W przypadku zastosowań związanych z wodą lub innymi płynami rura musi dodatkowo spełniać wymagane normy dotyczące ciśnienia i wymagania kontrolne.

Q235B nadaje się do wielu konwencjonalnych zastosowań konstrukcyjnych i produkcyjnych. Q355B można wybrać tam, gdzie konstrukcja wymaga wyższej wytrzymałości materiału. Cięcie na stałą długość i inną obróbkę można zorganizować przed dostawą.

Przewodnik po rozmiarach

W przypadku zamówień międzynarodowych należy zawsze potwierdzić DN, średnicę zewnętrzną i grubość ścianki. DN jest oznaczeniem nominalnym i samo w sobie nie określa rzeczywistej średnicy zewnętrznej.

Główne dane techniczne

Jak to jest zrobione

Rura produkowana jest jako spawana rura okrągła, a następnie po uformowaniu wymaganego przekroju ocynkowana.

Taśma stalowa → formowanie → spawanie wysoką częstotliwością → wymiarowanie i prostowanie → cięcie → odtłuszczanie → wytrawianie → płukanie → topienie → suszenie → cynkowanie ogniowe → chłodzenie → pasywacja / wykańczanie → kontrola → pakowanie

Etap spawania o wysokiej częstotliwości tworzy szew wzdłużny. Dlatego należy ją opisywać jako okrągłą rurę stalową spawaną wysoką częstotliwością, a nie rurę bez szwu.

Przed cynkowaniem powierzchnia stali musi być na tyle czysta, aby cynk dobrze się związał. Po cynkowaniu rura jest ponownie sprawdzana pod kątem powłoki, prostoliniowości, wymiarów i widocznych wad.

Co chroni powłoka cynkowa

Warstwa cynku oddziela stal od wilgoci atmosferycznej i tlenu. Cynk zapewnia również ochronę wokół małych obszarów uszkodzeń powłoki.

W przypadku poręczy zewnętrznych, ramy szklarni lub konstrukcji wsporczej oznacza to, że główne prace zabezpieczające przed korozją zostały zakończone przed montażem.

Powłoka ocynkowana nie oznacza, że ​​rura może być stale narażona na działanie każdego medium korozyjnego bez dalszych rozważań. Przybrzeżna mgła solna, agresywne chemikalia, stojąca woda i ciągłe zanurzenie wymagają bardziej szczegółowej oceny korozji.

Grubość ścianki

Grubość ścianki powinna odpowiadać zadaniu, a nie nazwie rury.

Ostateczna grubość zależy od rozpiętości, obciążenia, rozstawu podpór, warunków wiatrowych, metody połączenia lub ciśnienia płynu.

Q235B lub Q355B

Q235B jest powszechnie stosowany do ogólnych poręczy, konstrukcji szklarniowych, ram wsporczych, produkcji komunalnej i innych konwencjonalnych konstrukcji stalowych.

Q355B stosuje się, gdy konstrukcja konstrukcyjna wymaga gatunku stali o wyższej wytrzymałości, szczególnie w przypadku większych obciążeń lub bardziej wymagających warunków podparcia.

Zmiana gatunku stali nie powoduje automatycznego zmniejszenia grubości ścianki lub średnicy rury. Kompletny element nadal musi spełniać obliczenia projektowe.

Rura konstrukcyjna czy rura z płynem?

Przed wyceną należy podać końcowe zastosowanie.

W przypadku poręczy, ram szklarni, poręczy, podpór sprzętu i konstrukcji stalowych głównymi problemami są dokładność wymiarowa i wymagania konstrukcyjne.

W przypadku dostawy wody i innych płynów należy również określić obowiązującą normę rury, ciśnienie znamionowe, grubość ścianki, jakość spoin i wymagania dotyczące kontroli.

Na przykład obecna chińska norma GB/T 3091 dotyczy spawanych rur stalowych do dostarczania płynu pod niskim ciśnieniem. Nie należy go stosować jako ogólnego standardu dla każdej ocynkowanej okrągłej rury konstrukcyjnej.

To rozróżnienie pomaga uniknąć typowego błędu zakupowego: kupowania rury wyłącznie według średnicy, bez sprawdzania, do czego dana rura jest faktycznie przeznaczona.

Gdzie jest używany

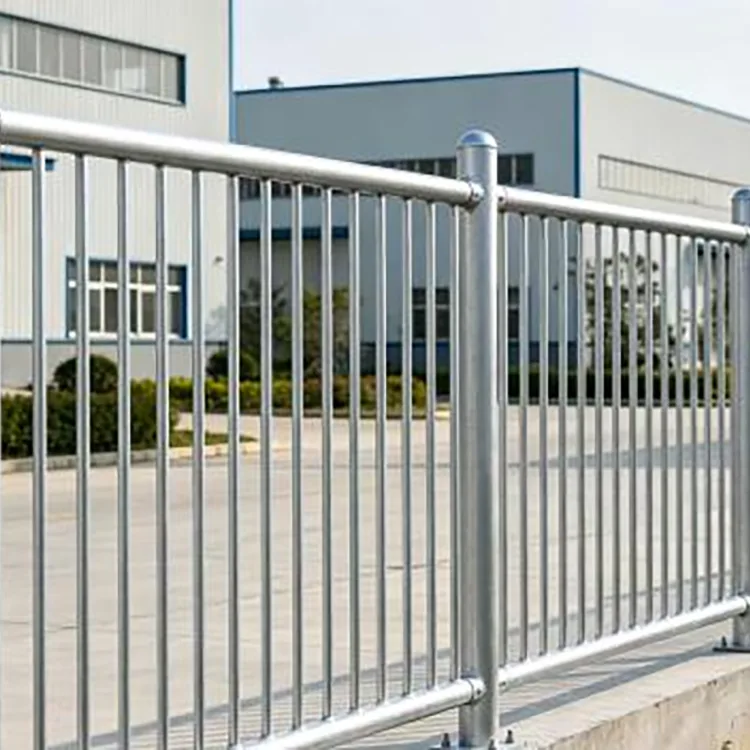

Poręcze i poręcze

Okrągła część jest wygodna do trzymania i łatwa do podłączenia do słupków, wsporników i ram.

Konstrukcje szklarniowe

Typowe rozmiary są stosowane do rur łukowych, słupków, szyn i innych konstrukcji rolniczych narażonych na wilgoć i powtarzające się cykle mokre i suche.

Obiekty komunalne

Zastosowania obejmują bariery drogowe, płoty, wiaty parkingowe, lekkie ramy nośne i podobne konstrukcje zewnętrzne.

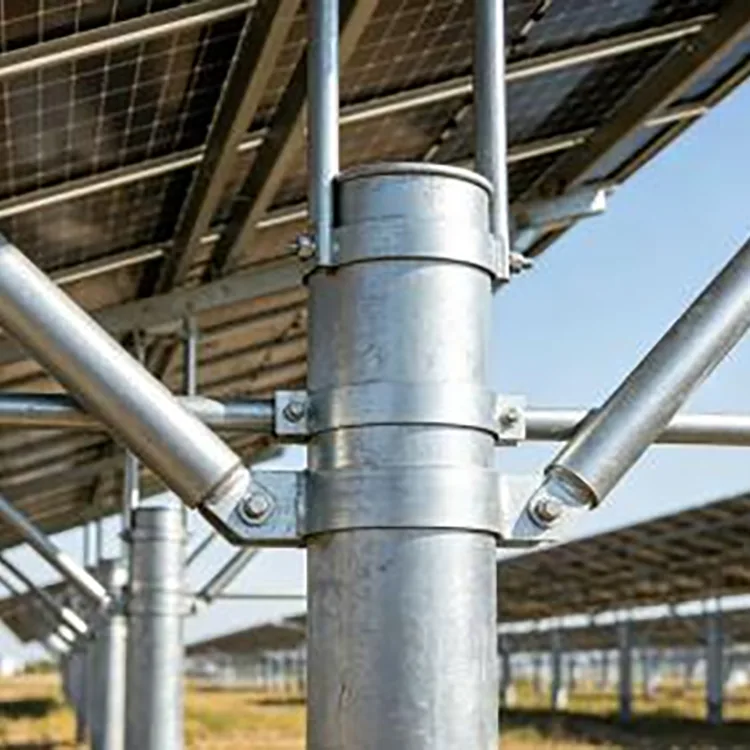

Projekty fotowoltaiczne i energetyczne

Można go stosować do wybranych podpór, ram pomocniczych i konstrukcji urządzeń zewnętrznych, jeśli odpowiedni jest przekrój okrągły.

Słupy oświetleniowe i monitorujące

Większe średnice można wybrać dla słupów i kolumn zgodnie z wymaganiami konstrukcyjnymi.

Serwis wody i płynów pod niskim ciśnieniem

Odpowiednie tylko wtedy, gdy gatunek rury, wymiary i obowiązująca norma serwisowa spełniają wymagania projektu.

Wniosek projektowy

Balustrady na dziedzińcu i w budynkach mieszkalnych

W przypadku samodzielnie zbudowanych domów i dziedzińców mieszkalnych rury ze stali czarnej często wymagają wielokrotnego usuwania rdzy i ponownego malowania po dłuższej ekspozycji na zewnątrz.

Rura okrągła ocynkowana ogniowo może być instalowana bez oddzielnego procesu malowania antykorozyjnego na dużą skalę. Zgodnie z dostarczonym protokołem projektu, zewnętrzne balustrady dziedzińca pozostały wolne od widocznej, rozległej rdzy i uszkodzeń powłoki po ponad trzech latach.

Renowacja Wspólnoty

Podczas renowacji starszych wspólnot mieszkaniowych do wykonania poręczy korytarzy, poręczy przydrożnych i podpór wiat parkingowych wykorzystano ocynkowaną rurę okrągłą.

Wykończona ocynkowana powierzchnia umożliwiła wykonawcy bezpośrednie przystąpienie do montażu, ograniczając prace związane z malowaniem na budowie i zachowując spójny wygląd wykończonego obiektu.

Rura okrągła kontra rura kwadratowa

Wybór zależy od konstrukcji i wyglądu.

Rura okrągła jest przydatna, gdy konstrukcja wymaga okrągłego profilu, łatwego kontaktu dłoni, gładkich linii wizualnych lub wygodnego połączenia za pomocą zacisków i okrągłych złączek.

Rury kwadratowe i prostokątne zapewniają płaskie powierzchnie i często są łatwiejsze do wyrównania, gdy projekt składa się głównie z prostych ram i połączeń płytowych.

W przypadku poręczy i poręczy rurowych rura okrągła jest zwykle bardziej naturalnym wyborem. W przypadku ram prostokątnych bardziej wydajne mogą być kwadratowe lub prostokątne profile zamknięte.

Cynkowana ogniowo a czarna rura okrągła

Czarna rura okrągła nie ma fabrycznej ochrony cynkowej i zwykle wymaga innego systemu ochrony przed korozją do użytku na zewnątrz.

Ocynkowana rura okrągła jest dostarczana z już nałożoną powłoką cynkową. Eliminuje to główny etap powlekania w terenie i zmniejsza potrzebę rutynowego ponownego malowania w przypadku normalnej ekspozycji.

Różnica jest najbardziej użyteczna w projektach, w których wiele pojedynczych rur jest instalowanych na zewnątrz, a późniejsza konserwacja jest trudna, np. w przypadku poręczy, ram szklarni, konstrukcji dachowych i obiektów komunalnych.

Przetwarzanie

W przypadku zamówień projektowych główna produkcja może zostać ukończona przed dostawą.

Dostępne przetwarzanie obejmuje:

Cięcie o stałej długości

Wiercenie i wykrawanie

Pochylenie się

Zakończ przygotowania

Spawanie i gotowe zespoły

Jeśli to możliwe, końcowe cięcie i wiercenie powinno zostać zakończone przed cynkowaniem, tak aby obrabiany element został zabezpieczony przed korozją jako gotowy element.

Jeśli po cynkowaniu wykonywane jest cięcie lub wiercenie, odsłonięta stal powinna zostać oczyszczona i naprawiona odpowiednią powłoką bogatą w cynk.

Kontrola jakości

Kontrola jakości obejmuje zarówno rurę, jak i powłokę ocynkowaną.

Materiał bazowy: Q235B lub Q355B, z uzgodnioną dokumentacją materiałową.

Wymiary: średnica zewnętrzna i grubość ścianki.

Geometria: okrągłość i prostolinijność.

Spoina: stan spoiny o wysokiej częstotliwości.

Długość: dokładność o stałej długości.

Powłoka: krycie, grubość i widoczne wady powierzchni.

Pakowanie: stabilność pakietu i ochrona podczas transportu.

W przypadku zamówień na usługi związane z płynami dodatkowe badania powinny być zgodne z określonymi normami rurowymi i wymaganiami projektu.

Użytkowanie przybrzeżne i wilgotne

Z normalną ekspozycją na zewnątrz można sobie poradzić, stosując odpowiednią specyfikację cynkowania, ale środowiska przybrzeżne i przemysłowe nie powinny być traktowane w ten sam sposób.

W pobliżu wybrzeża zasolone powietrze może przyspieszyć zużycie cynku. W budynkach o dużej wilgotności kondensacja może stać się głównym czynnikiem korozji. Zakłady chemiczne mogą wprowadzać gazy lub ciecze, które zachowują się inaczej niż w przypadku zwykłego narażenia atmosferycznego.

Prawidłowe podejście polega na dopasowaniu wymagań dotyczących cynku i specyfikacji rur do rzeczywistego środowiska.

Ciągłe zanurzenie w wodzie morskiej również różni się od zwykłej ekspozycji na zewnątrz i powinno być traktowane jako odrębny warunek korozyjny.

Dlaczego warto wybrać nas?

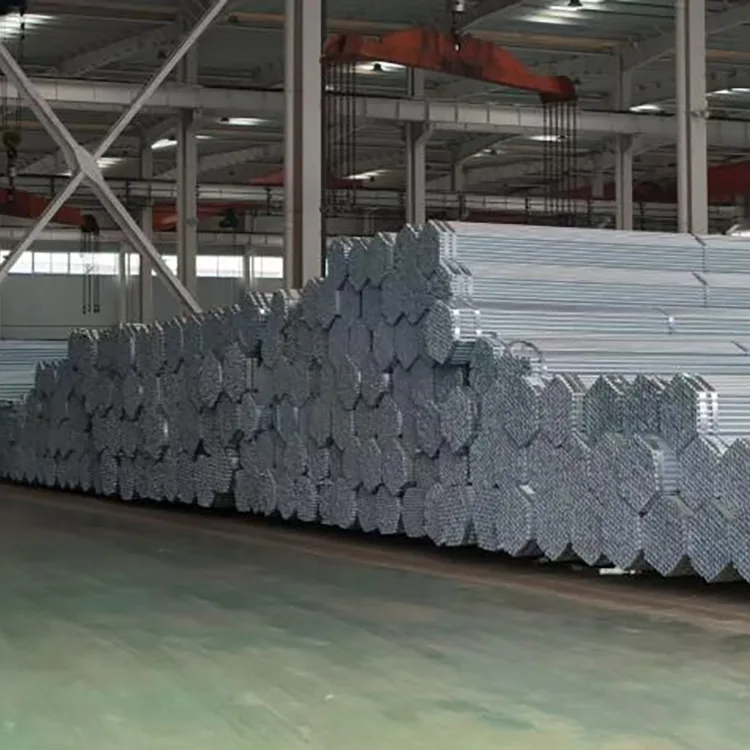

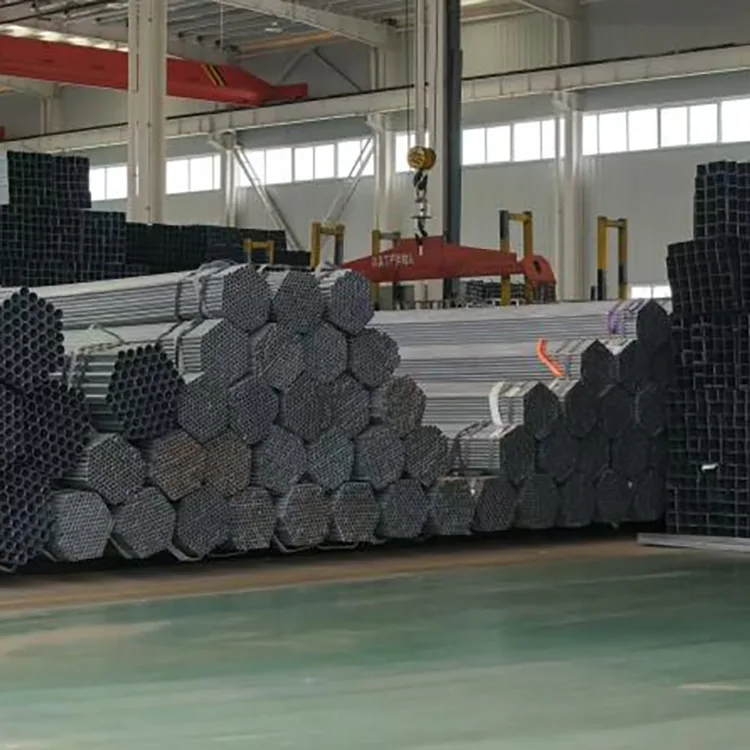

Nasz łańcuch dostaw w Tianjin Daqiuzhuang zapewnia kupującym dostęp do zasobów związanych z obróbką stali, produkcją rur, cynkowaniem i dalszą produkcją w tym samym regionie produkującym stal.

Wiele rozmiarów: DN15–DN200 obejmuje typowe zastosowania, od małych poręczy po większe rury konstrukcyjne i rurowe.

Wybór materiału: Q235B i Q355B mogą być dostarczone zgodnie z wymaganiami konstrukcyjnymi.

Dostawa o stałej długości: dostępne są cięcia o długości 3–12 m, przy czym standardowa długość wynosi 6 m.

Przetwarzanie projektu: cięcie, wiercenie, gięcie i inne uzgodnione prace mogą zostać zakończone przed dostawą.

Oferta oparta na zastosowaniu: rury konstrukcyjne i rury do przewodów hydraulicznych są obsługiwane zgodnie z ich różnymi wymaganiami technicznymi.

Dokumenty kontrolne: do zamówień projektowych można dostarczyć certyfikaty materiałowe i protokoły kontroli cynkowania.

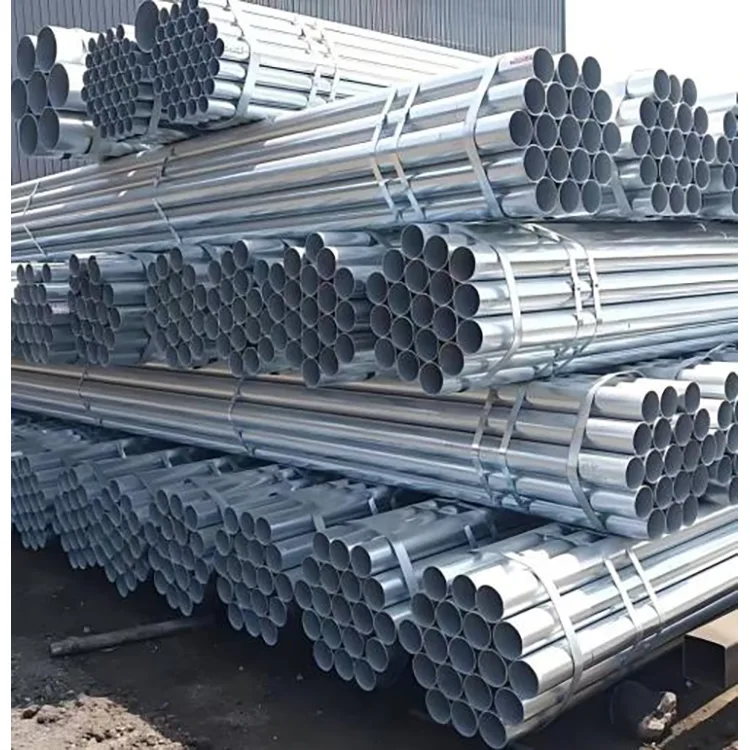

Opakowanie eksportowe: paczki można przygotować z zabezpieczeniem odpornym na wilgoć do transportu zagranicznego.

Korzyścią dla kupującego jest mniejsza liczba odrębnych dostawców koordynujących prace związane z rurami stalowymi, cynkowaniem, przetwarzaniem i przygotowaniem do eksportu.

Informacje o zamawianiu

W celu wyceny podaj:

Zastosowanie: konstrukcja, szklarnia, poręcz, serwis płynów itp.

DN lub średnica zewnętrzna

Grubość ścianki

Gatunek stali

Długość

Wymóg cynkowania

Wymóg przetwarzania

Ilość

Jasny wniosek typu:

Q235B / DN50 / OD 60,3 mm / ściana 3,0 mm / cynkowana ogniowo / 6 m / 100 ton

pozwala dostawcy wycenić właściwy produkt bez zgadywania, co oznacza „2-calowa rura ocynkowana”.

Najczęściej zadawane pytania dotyczące rur stalowych ocynkowanych ogniowo

Pytanie 1. Czy okrągła rura stalowa ocynkowana ogniowo jest bezszwowa?

Nie. Opisany tutaj produkt to okrągła rura stalowa spawana wysoką częstotliwością. Nie należy go reklamować jako płynnego.

Pytanie 2. Jaka jest średnica zewnętrzna rury DN50?

Wymieniona rura DN50 ma średnicę zewnętrzną 60,3 mm. Przed zamówieniem złączek lub zacisków należy sprawdzić rzeczywistą średnicę zewnętrzną.

Pytanie 3. Czy rurę można wykorzystać do odprowadzania wody?

Tak, jeśli rura spełnia wymaganą normę dotyczącą obsługi płynów pod niskim ciśnieniem i specyfikację projektu. Przed złożeniem zamówienia należy potwierdzić obowiązującą normę.

Pytanie 4. Czy długość można dostosować?

Tak. Dostarczony zakres wynosi 3–12 m, przy czym powszechnie stosowana długość standardowa wynosi 6 m.

Pytanie 5. Czy zamiast Q235B można dostarczyć Q355B?

Tak. Q355B można wybrać do projektów wymagających gatunku stali o wyższej wytrzymałości. Ostateczna średnica rury i grubość ścianki powinny nadal odpowiadać projektowi konstrukcyjnemu.

Pytanie 6. Czy ocynkowaną rurę okrągłą można spawać?

Tak. Spawanie niszczy powłokę cynkową wokół ogrzewanego obszaru. Po spawaniu dotkniętą strefę należy oczyścić i naprawić odpowiednią powłoką bogatą w cynk.

Pytanie 7. Czy rurę można wygiąć?

Tak, ale znaczne zginanie może uszkodzić warstwę cynku. Jeżeli znany jest ostateczny kształt, zaleca się zakończenie głównych prac formujących przed cynkowaniem.

Pytanie 8. Jaka grubość ścianki jest odpowiednia dla konstrukcji szklarniowych?

Dostarczone rozmiary obejmują około 1,5–3,5 mm dla wielu typowych zastosowań w szklarniach. Rzeczywisty wybór powinien uwzględniać rozpiętość, obciążenie wiatrem, położenie elementów i projekt szklarni.

Pytanie 9. Czy rurę można używać na zewnątrz bez malowania?

Tak. Rura okrągła ocynkowana ogniowo jest przeznaczona do ochrony przed korozją w warunkach zewnętrznych narażenia na działanie czynników atmosferycznych, dlatego w normalnych warunkach na ogół nie jest wymagany oddzielny podstawowy proces malowania antykorozyjnego.

Pytanie 10. Czy można go stosować na obszarach przybrzeżnych?

Tak, ale specyfikacja cynku powinna być dostosowana do ekspozycji na sól. Silne warunki przybrzeżne mogą wymagać wyższych wymagań dotyczących powłoki i dodatkowych względów korozyjnych.

Pytanie 11. Czy powłoka ocynkowana rdzewieje?

Cynk chroni stal, ale jest stopniowo zużywany przez środowisko. Żywotność zależy od grubości powłoki, wilgotności, ekspozycji na sól, chemikaliów, zatrzymywania wody i obchodzenia się z nią. Nie ma jednej wartości trwałości użytkowej odnoszącej się do każdej instalacji.

Pytanie 12. Jakie dokumenty kontrolne można dostarczyć?

Można dostarczyć certyfikaty materiałowe, protokoły kontroli cynkowania i inne uzgodnione dokumenty jakościowe. W przypadku zamówień projektowych można również zorganizować kontrolę strony trzeciej.
