Rury bez szwu ze stali węglowej do systemów rurociągów

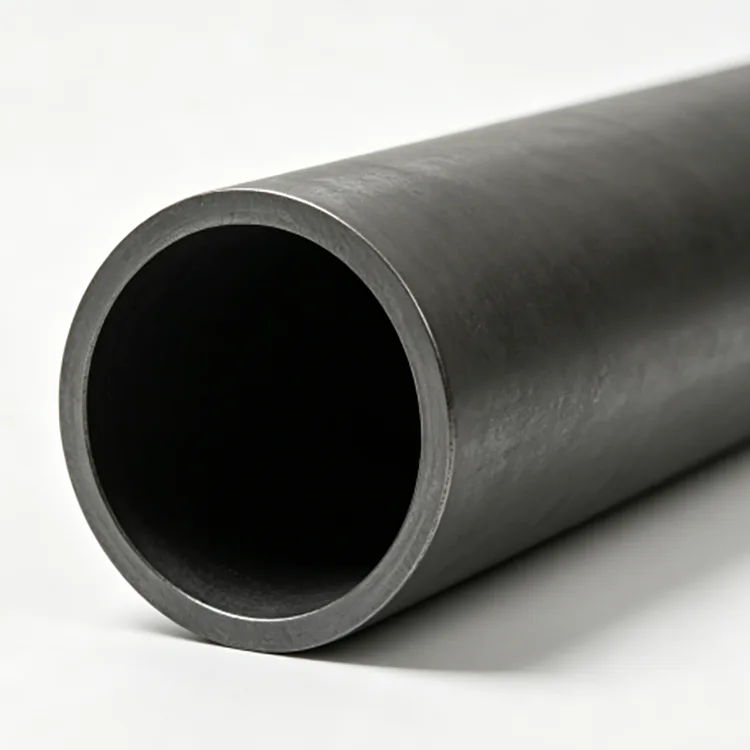

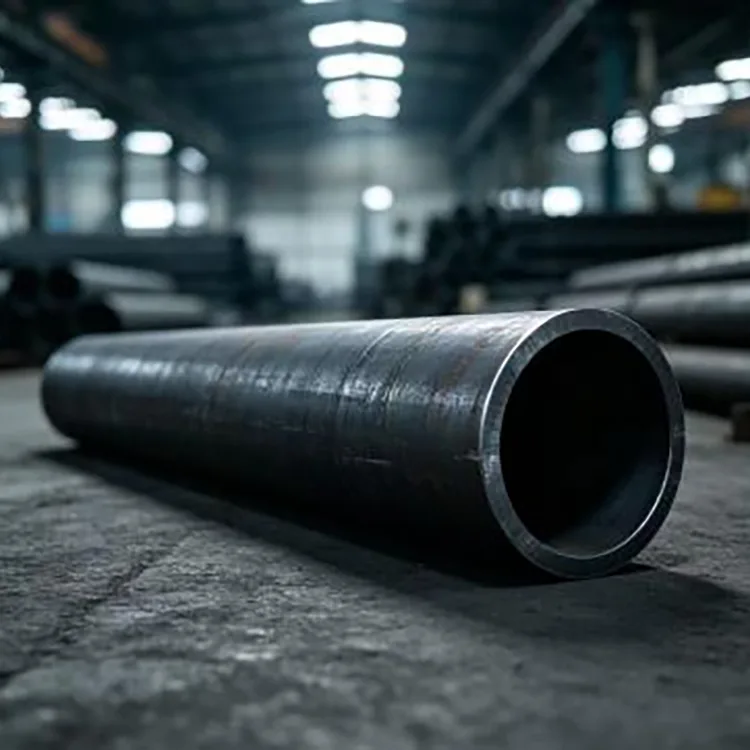

Rury bez szwu ze stali węglowej do systemów rurociągów są produkowane z kęsów z litej stali, a nie z taśmy stalowej ze spawanym wzdłużnym szwem. Kęs jest podgrzewany, przebijany w celu utworzenia pustej skorupy, a następnie walcowany lub ciągniony na zimno w celu uzyskania wymaganej średnicy i grubości ścianki.

W przypadku systemów rurociągów głównym powodem stosowania rur bez szwu jest nie tylko to, że mają one „wyższą wytrzymałość”. Jego konstrukcja eliminuje wzdłużny szew spawalniczy występujący w spawanej rurze, co może być ważnym czynnikiem w przypadku niektórych zastosowań wymagających wysokiego ciśnienia, wysokiej temperatury lub zastosowań krytycznych.

Gotowa rura może być dostarczona w kolorze czarnym, trawiona i pasywowana, polerowana, pokryta olejem zapobiegającym rdzy lub zabezpieczona inną uzgodnioną ochroną powierzchni. Ostateczna specyfikacja powinna opierać się na medium, temperaturze, ciśnieniu, sposobie podłączenia i obowiązującej normie rurociągu.

Zakres projektu

Tworzywo

Stal węglowa 20 # jest powszechnie stosowana do ogólnego transportu płynów i konwencjonalnych zastosowań mechanicznych.

Q235B nadaje się do ogólnych zastosowań konstrukcyjnych i podporowych, gdzie projekt wymaga tego gatunku.

Q345B można rozważyć w zastosowaniach wymagających wyższej wytrzymałości, z zastrzeżeniem obowiązującej specyfikacji rury.

A106 Gr.B jest powszechnym wyborem dla bezszwowych rur ze stali węglowej stosowanych w wysokich temperaturach. ASTM A106/A106M-26 obejmuje rury bez szwu ze stali węglowej do pracy w wysokich temperaturach i obejmuje wymagania dotyczące testów mechanicznych, testów hydrostatycznych i nieniszczących testów elektrycznych.

A53 Gr.B należy do szerszej specyfikacji rur, która obejmuje zarówno rury bez szwu i spawane w kolorze czarnym, jak i rury ocynkowane ogniowo, dlatego kupujący powinien wyraźnie określić, że wymagany produkt jest bez szwu. ASTM A53/A53M-24 obejmuje normy od NPS 1/8 do NPS 26 i obejmuje wymagania dotyczące kontroli hydrostatycznej i inne.

Najpierw wybierz standard

Różne standardy są przeznaczone dla różnych usług.

W przypadku ogólnego transportu cieczy w Chinach, GB/T 8163-2018 to aktualna norma dotycząca rur stalowych bez szwu do transportu cieczy.

Do pracy w wysokich temperaturach norma ASTM A106/A106M jest specjalnie przeznaczona do rur bez szwu ze stali węglowej do pracy w wysokich temperaturach.

W przypadku krakingu ropy naftowej i powiązanych zastosowań w piecach petrochemicznych, wymiennikach ciepła i rurociągach ciśnieniowych, norma GB 9948-2013 obejmuje rury stalowe bez szwu do krakingu naftowego.

Dlatego też w zapytaniu o rurociąg należy podać medium robocze i temperaturę roboczą, a nie tylko średnicę zewnętrzną i grubość ścianki.

Ciśnienie i temperatura

Dostarczony asortyment produktów obejmuje zakres temperatur 0,6–32 MPa i -20°C do 450°C, lecz nie należy ich traktować jako jednej, uniwersalnej wartości znamionowej dla każdej rury.

Dopuszczalne ciśnienie zależy od średnicy zewnętrznej, grubości ścianki, gatunku stali, temperatury projektowej, naddatku na korozję, konfiguracji złącza i obowiązujących przepisów projektowych.

Temperatura wpływa również na wydajność materiału. Rura odpowiednia do wody o normalnej temperaturze nie może być automatycznie stosowana do pary o wysokiej temperaturze tylko dlatego, że grubość ścianki jest taka sama.

Dlatego w przypadku systemów wysokotemperaturowych przed zakupem należy potwierdzić normę materiałową i kod projektu.

Dlaczego rura bez szwu?

Brak spoiny wzdłużnej jest przydatny w zastosowaniach, w których ściana rury musi stanowić ciągły korpus na całym obwodzie.

W przypadku wielu zwykłych systemów niskociśnieniowych rura spawana może być bardziej ekonomiczna.

Rury bez szwu stają się bardziej istotne, gdy projekt wymaga jednolitej specyfikacji ze względu na ciśnienie, temperaturę, krytyczność usługi lub obowiązujące przepisy.

To rozróżnienie jest ważne dla zamówień publicznych. „Bezszwowość” powinna być wymogiem w specyfikacji zakupu, jeśli wymaga tego projekt techniczny, a nie założeniem opartym na wyglądzie rury.

Przepływ rurociągu

W przypadku transportu cieczy na spadek ciśnienia wpływa średnica wewnętrzna, długość rury, natężenie przepływu, lepkość płynu, złączki i stan powierzchni wewnętrznej.

Większa średnica wewnętrzna może zmniejszyć prędkość przepływu i straty tarcia, natomiast mniejsza średnica może zwiększyć zapotrzebowanie na pompowanie.

Z tego powodu dobór rur powinien opierać się na wymaganym przepływie i dopuszczalnym spadku ciśnienia. Grubość ścianki należy następnie sprawdzić oddzielnie pod kątem wymagań ciśnieniowych i mechanicznych.

Grubość ścianki

Zapewnia odporność na ciśnienie, w razie potrzeby pozwala na naddatek na korozję, zwiększa sztywność mechaniczną i wpływa na nośność zewnętrzną rurociągu.

Dostarczony zakres wynosi 1–50 mm, a serie ciśnieniowe SCH są dostępne dla odpowiednich zamówień projektowych.

Grubsza ściana nie jest automatycznie lepsza. Zwiększa masę materiału, koszty, a czasami wymagania dotyczące spawania lub gięcia. Prawidłowa grubość powinna wynikać z ciśnienia projektowego, temperatury, gatunku materiału i naddatku na korozję.

Aplikacje rurociągowe

Rury bez szwu ze stali węglowej do systemów rurociągów są stosowane w kilku systemach przemysłowych.

W elektrowniach można go stosować w wybranych systemach rurociągów parowych, wodnych i pomocniczych, jeśli materiał i temperatura są odpowiednie.

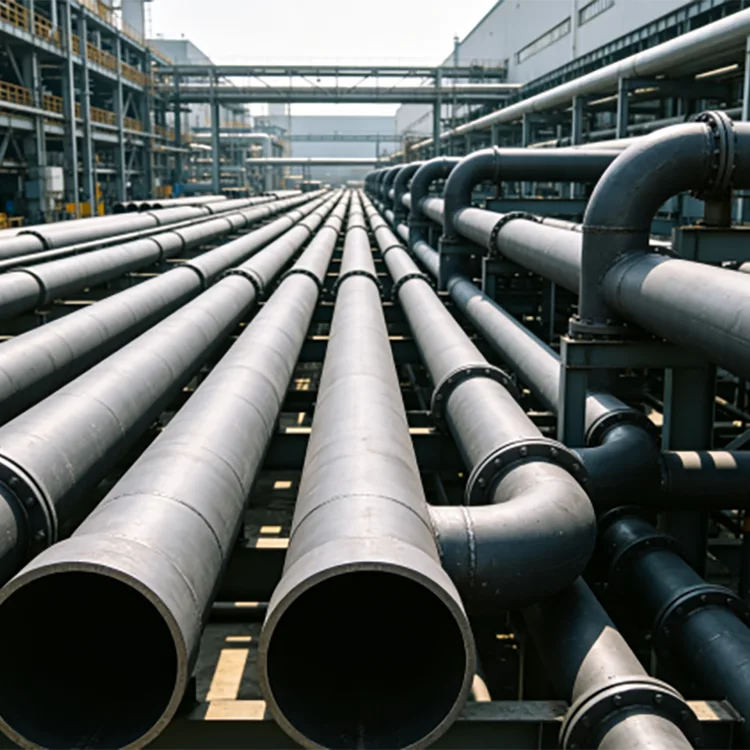

W zakładach chemicznych stosuje się go do rurociągów technologicznych, systemów wymiany ciepła i połączeń urządzeń przy odpowiednim doborze materiału.

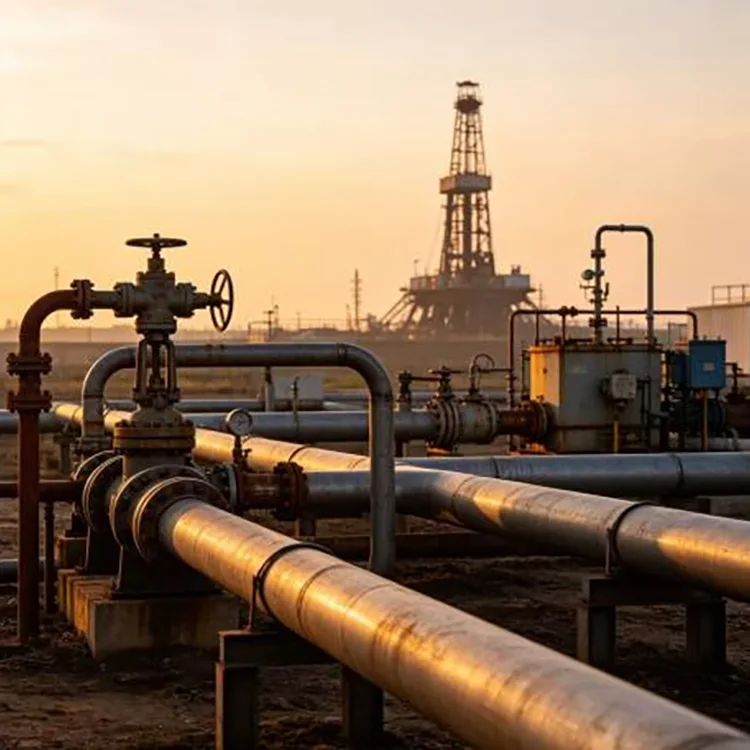

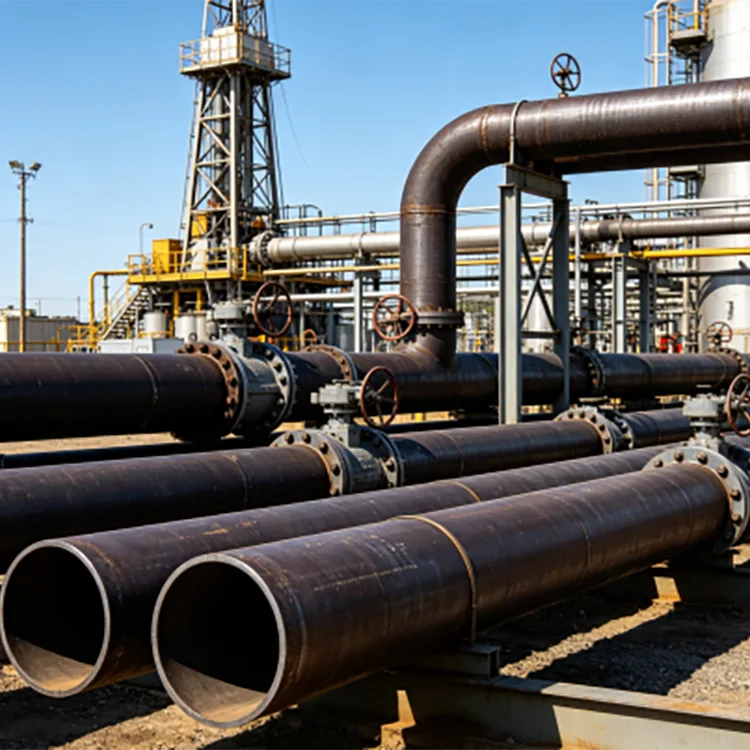

W instalacjach naftowych i gazowych rury bez szwu można stosować w wybranych liniach ciśnieniowych i technologicznych, jeśli pozwala na to określony gatunek i norma.

W urządzeniach mechanicznych może służyć jako rurociągi hydrauliczne, rurociągi sprzętowe i połączenia ciśnieniowe.

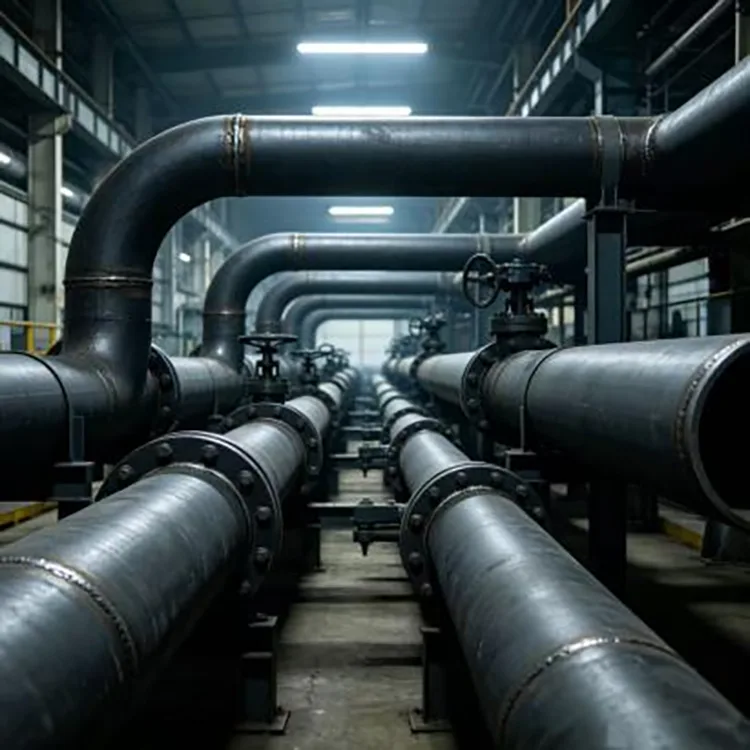

W zakładach przemysłowych stosowany jest do sprężonego powietrza, wody i innych mediów procesowych zgodnie z obowiązującymi wymaganiami serwisowymi.

Obsługa wysokich temperatur

W przypadku rurociągów wysokotemperaturowych rurę należy dobrać w oparciu o wymagania temperaturowe od tyłu.

Jeżeli linia transportuje parę o wysokiej temperaturze lub inne gorące medium technologiczne, kupujący powinien potwierdzić gatunek materiału, temperaturę projektową, ciśnienie, układ izolacji i naddatek na rozszerzalność.

Norma ASTM A106/A106M-26 obejmuje w szczególności rury bez szwu ze stali węglowej do pracy w wysokich temperaturach i wymaga, aby rura nadawała się do takich operacji, jak gięcie, wyginanie i spawanie, jeśli jest właściwie określona.

Rury do cieczy ogólnego przeznaczenia nie należy zastępować rurą wysokotemperaturową tylko dlatego, że jej średnica nominalna jest identyczna.

Zakopane rurociągi

Bezszwowe rury stalowe można stosować w podziemnych rurociągach, ale czarna powierzchnia stali nie zapewnia długotrwałej podziemnej ochrony przed korozją.

W przypadku instalacji podziemnych ochrona zewnętrzna może obejmować odpowiednie powłoki antykorozyjne, systemy owijania lub środki ochrony katodowej, zgodnie z projektem projektu.

Gleba sama w sobie może być znaczącym źródłem korozji. Wilgotność, pH, sole, drenaż i warunki prądu błądzącego wpływają na wymaganą ochronę.

Jeśli wewnątrz rurociągu znajduje się medium korozyjne, należy również wziąć pod uwagę wewnętrzną kompatybilność materiałową.

Opcje powierzchni

Rura może być dostarczona w kilku stanach powierzchniowych.

Czarny: normalny stan surowy w wielu zastosowaniach produkcyjnych i rurociągach przemysłowych.

Trawione i pasywowane: przydatne, gdy wymagana jest czystsza powierzchnia.

Polerowany: wybrany do zastosowań, w których wykończenie powierzchni odgrywa szczególną rolę.

Olej zapobiegający rdzy: przydatny do ochrony podczas przechowywania i transportu.

Cynkowane ogniowo: dostępne do odpowiednich zastosowań, w których wymagana jest zewnętrzna ochrona przed korozją atmosferyczną.

Ostateczną obróbkę powierzchni należy wybrać w zależności od medium i środowiska usługowego, a nie stosować jako ogólne ulepszenie.

Końcówki i wykonanie

Do montażu rurociągu końcówki rur można przygotować zgodnie ze sposobem łączenia.

Gładkie końce nadają się do niektórych połączeń spawanych.

Końce skośne można przygotować do zgrzewania doczołowego.

Gwintowane końcówki można dostosować do odpowiednich zastosowań o mniejszej średnicy.

Cięcie na stałą długość może również ograniczyć konieczność wykonywania prac na miejscu, gdy rysunek rurociągu jest już ukończony.

Jeżeli rura będzie spawana w systemie ciśnieniowym, końcowe przygotowanie powinno być zgodne z procedurą spawania określoną w projekcie i projektem złącza.

Kontrola

W przypadku rurociągu ciśnieniowego sama kontrola wyglądu nie wystarczy.

Plan inspekcji może obejmować weryfikację materiału, pomiar wymiarów, kontrolę wizualną, badania hydrostatyczne i odpowiednie badania nieniszczące zgodnie z wybraną normą.

ASTM A106/A106M-26 obejmuje w swoim zakresie wymagania dotyczące prób rozciągania, zginania, spłaszczania, hydrostatycznych i nieniszczących testów elektrycznych.

ASTM A53/A53M-24 obejmuje również przepisy dotyczące prób rozciągania, zginania, spłaszczania, hydrostatycznych i nieniszczących rur objętych tą specyfikacją.

W przypadku zamówienia projektowego kupujący powinien zdefiniować wymagane testy przed produkcją, zamiast próbować je dodawać po wysyłce.

Kontrola jakości

Materiał jest sprawdzany od przychodzącej stali po kontrolę gotowych rur.

Skład chemiczny i tożsamość materiału są weryfikowane w odniesieniu do określonego gatunku. Podczas kontroli gotowego produktu sprawdzana jest średnica, grubość ścianki, długość i prostoliniowość.

W przypadku zamówień krytycznych dodatkowa inspekcja może obejmować badania hydrostatyczne i badania nieniszczące zgodnie z wybraną normą.

Certyfikaty materiałowe powinny być zgodne z rzeczywistą partią produkcyjną. Jeśli projekt wymaga niezależnej weryfikacji, przed wysyłką można zorganizować kontrolę strony trzeciej.

Wybór rur według zastosowania

Są to raczej kierunki zamówień niż substytuty projektowania rurociągów.

Trasa produkcyjna

Proces produkcji rur bez szwu rozpoczyna się od solidnego kęsa.

Kęs stalowy → ponowne nagrzewanie → przebijanie obrotowe → walcowanie na gorąco / wymiarowanie → obróbka cieplna w razie potrzeby → prostowanie → cięcie → kontrola → wykańczanie → pakowanie

W przypadku niektórych rozmiarów i specyfikacji po etapie obróbki na gorąco można zastosować ciągnienie na zimno lub walcowanie na zimno, aby uzyskać węższe wymiary i wymagania dotyczące powierzchni.

Rzeczywista trasa produkcji zależy od rozmiaru rury, gatunku i zamówionego standardu.

Dlaczego warto wybrać nas?

Sieć dostaw stali w Tianjin Daqiuzhuang obsługuje zaopatrzenie, kontrolę, cięcie, obróbkę rur i logistykę zamówień projektowych.

Dostępny asortyment obejmuje średnicę zewnętrzną 21–630 mm i grubość ścianki 1–50 mm, długości standardowe 6 m i 12 m oraz długości niestandardowe dostosowane do wymagań projektu.

Materiały można ułożyć wokół zamierzonej usługi, w tym 20#, Q235B, Q345B, A106 Gr.B i A53 Gr.B, jeśli wybrana norma pozwala na ocenę.

W przypadku projektów rurociągów zamówienie może obejmować cięcie, fazowanie, przygotowanie powierzchni i inną uzgodnioną obróbkę przed dostawą.

Certyfikaty materiałowe i protokoły kontroli mogą zostać dostarczone zgodnie z wymogami zakupu, a w przypadku projektów wymagających niezależnej weryfikacji dostępna jest kontrola strony trzeciej.

W przypadku zamówień eksportowych wiązanie rur, ochrona przed wilgocią, załadunek kontenerów i dokumentacja mogą być koordynowane za pośrednictwem sieci logistycznej Tianjin.

Informacje o zamówieniach

Przydatne zapytanie powinno obejmować medium rurociągu, ciśnienie projektowe, temperaturę projektową, normę rury, gatunek stali, średnicę zewnętrzną, grubość ścianki, długość i ilość.

Na przykład:

GB/T 8163 / 20# / bez szwu / 114,3 × 8 mm / 6 m / wodociąg / 100 MT

Do pracy w wysokich temperaturach:

ASTM A106 Gr.B / bez szwu / 8 cali / SCH40 / 12 m / linia technologiczna wysokotemperaturowa

Informacje te pozwalają dostawcy zidentyfikować właściwy produkt zamiast dopasowywać zamówienie jedynie według średnicy.

Często zadawane pytania

Pytanie 1. Dlaczego warto stosować rury bez szwu zamiast rur spawanych?

Rura bez szwu nie ma wzdłużnego szwu spawalniczego i jest przeznaczona do wielu zastosowań ciśnieniowych, temperaturowych i krytycznych. To, czy jest to konieczne, zależy od kodu projektu i warunków pracy.

Pytanie 2. Jakie materiały są dostępne?

Dostarczony asortyment obejmuje 20#, Q235B, Q345B, A106 Gr.B i A53 Gr.B, w zależności od obowiązującej normy produktu.

Pytanie 3. Czy rurę można stosować do pary o wysokiej temperaturze?

Tak, gdy wybrany materiał i norma są odpowiednie dla projektowanej temperatury i ciśnienia. ASTM A106 jest specjalnie przeznaczony do rur bez szwu ze stali węglowej do pracy w wysokich temperaturach.

Pytanie 4. Jakie jest maksymalne ciśnienie robocze?

Dostarczony zakres referencyjny produktu sięga 32 MPa, ale dopuszczalne ciśnienie robocze należy obliczyć dla rzeczywistej średnicy, grubości ścianki, materiału, temperatury i kodu konstrukcyjnego.

Pytanie 5. Jaki zakres temperatur może wytrzymać rura?

Dostarczony zakres referencyjny wynosi od -20°C do 450°C. Nie jest to uniwersalna ocena dla wszystkich gatunków i rozmiarów; obowiązująca norma materiałowa i przepisy projektowe określają rzeczywistą dopuszczalną temperaturę pracy.

Pytanie 6. Czy rurę można stosować pod ziemią?

Tak, ale nieobrobiona stal węglowa powinna zwykle otrzymać odpowiednią zewnętrzną ochronę przed korozją w przypadku zastosowań podziemnych. Przy projektowaniu korozji należy uwzględnić skład chemiczny gleby i warunki wilgotnościowe.

Pytanie 7. Czy możesz podać SCH40 lub inną grubość ścianki ciśnieniowej?

Tak. Można dostarczyć rury o grubości ścianek ciśnieniowych, takie jak SCH40, jeśli są zgodne z wybranym rozmiarem rury i normą.

Pytanie 8. Czy rurę można ciąć i fazować?

Tak. Cięcie o stałej długości i ukosowanie końcówek można wykonać zgodnie z rysunkami rurociągów i wymaganiami spawalniczymi.

Pytanie 9. Czy można zastosować Q235B zamiast A106 Gr.B?

Nie jako automatyczna substytucja. Gatunki należą do różnych specyfikacji i mają różne wymagania. Rura powinna spełniać normę określoną w projekcie rurociągu.

Pytanie 10. Jaki standard obowiązuje w Chinach w przypadku zwykłych rur bez szwu do transportu płynów?

GB/T 8163-2018 to aktualna chińska norma dotycząca rur stalowych bez szwu do transportu cieczy.

Pytanie 11. Czy gatunek A53 Gr.B jest gatunkiem rur bez szwu?

A53/A53M obejmuje zarówno rury bez szwu, jak i rury spawane. Jeśli wymagana jest rura bez szwu, zamówienie musi wyraźnie określać produkt bez szwu.

Pytanie 12. Jakie dokumenty kontrolne można dostarczyć?

Można dostarczyć certyfikaty materiałowe, protokoły kontroli wymiarowej i uzgodnione raporty z testów. Badania hydrostatyczne, badania nieniszczące i kontrolę strony trzeciej można zorganizować zgodnie ze specyfikacją projektu.
