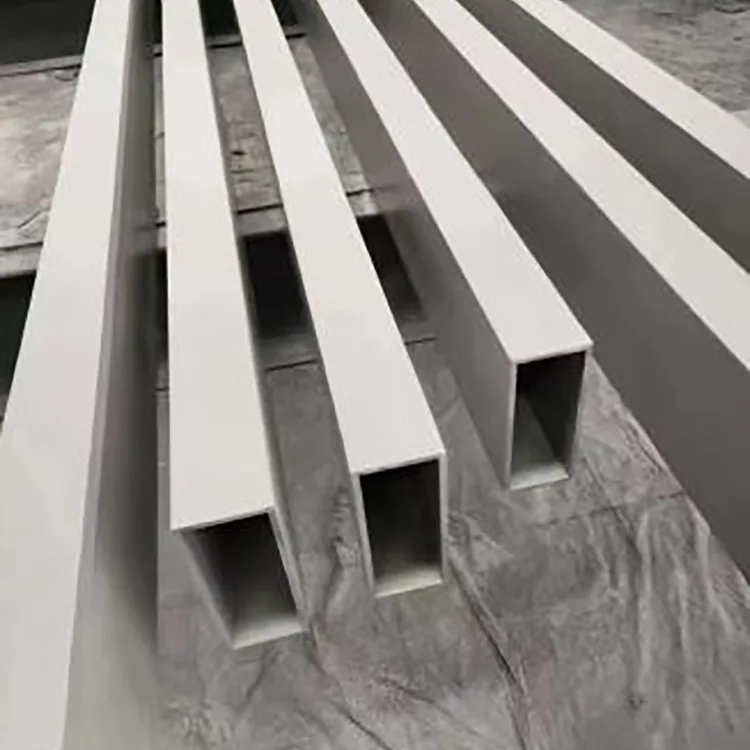

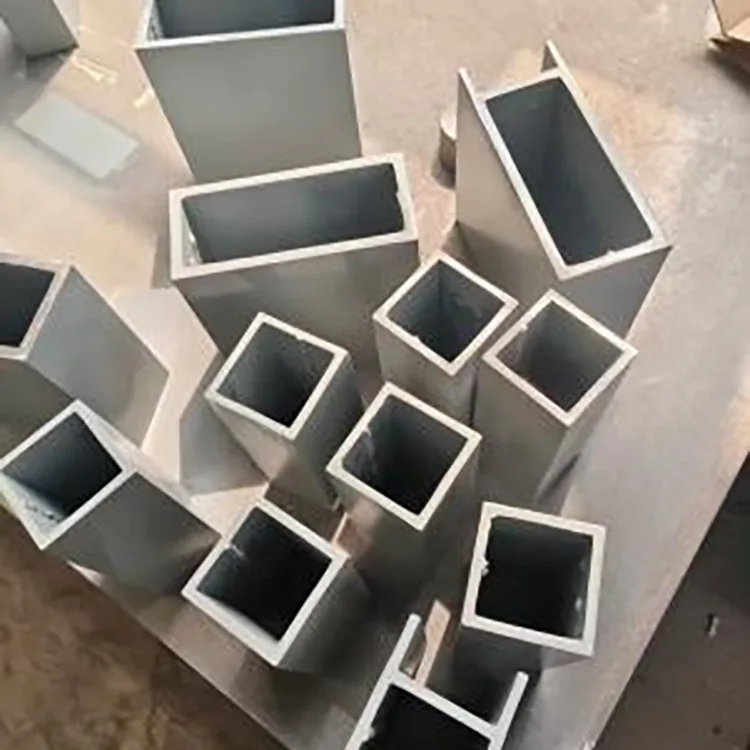

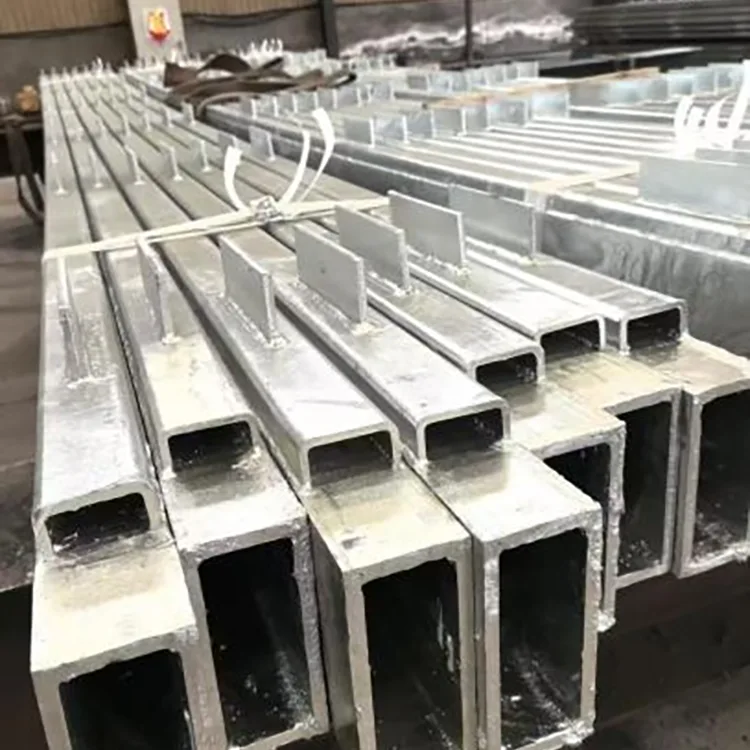

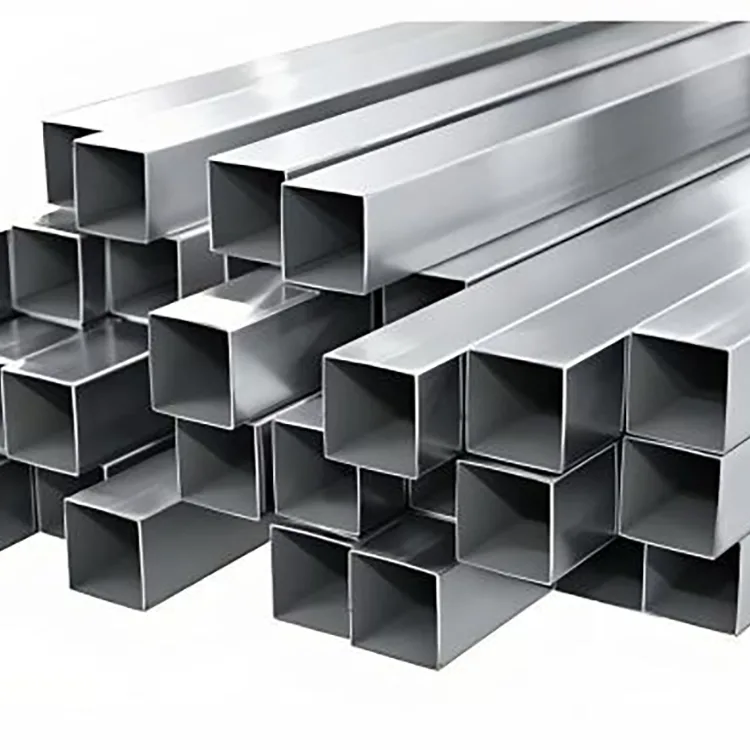

Rura kątowa ze stali precyzyjnej, ocynkowana ogniowo

Precyzyjna rura kątowa ze stali ocynkowanej ogniowo to precyzyjna prostokątna pusta sekcja zaprojektowana z wyraźnym narożnikiem 90° zamiast zaokrąglonym narożnikiem powszechnie spotykanym w konwencjonalnych rurach kwadratowych. Rura podstawowa jest najpierw produkowana w celu uzyskania wymaganej dokładności przekroju, prostoliniowości i geometrii narożników, a następnie poddawana cynkowaniu ogniowemu w celu ochrony przed korozją na zewnątrz.

Produkt przeznaczony jest do projektów, w których standardowa rura ocynkowana z zaokrąglonymi narożnikami nie zapewnia wyglądu, dokładności dopasowania ani definicji narożników wymaganych w projekcie. Ostre linie zewnętrzne ułatwiają tworzenie ładnie wyglądających ram, balustrad, konstrukcji krajobrazowych i architektonicznych konstrukcji stalowych.

Jednocześnie produktem jest nadal stalowa rura konstrukcyjna. Jego rzeczywista nośność zależy od rozmiaru przekroju, grubości ścianki, gatunku stali, rozpiętości i projektu połączenia. Cynkowanie chroni stal przed korozją atmosferyczną; nie zastępuje projektu konstrukcyjnego.

Dlaczego narożnik 90° ma znaczenie

Narożnik jest jednym z głównych powodów, dla których warto wybrać tę rurę.

Konwencjonalna rura kwadratowa lub prostokątna ma zwykle zaokrąglony narożnik zewnętrzny wynikający z procesu jej formowania. Jest to dopuszczalne w przypadku ogólnych prac konstrukcyjnych, ale niektóre projekty architektoniczne i precyzyjne wymagają wizualnie ostrzejszych narożników i bardziej spójnych połączeń.

Precyzyjny profil kątowy zapewnia:

Czystsze linie wizualne: przydatne w przypadku odsłoniętych ram, poręczy i konstrukcji krajobrazowych.

Bardziej przewidywalne połączenia: zdefiniowany narożnik może uprościć dopasowanie do innych elementów prostokątnych.

Mniej zniekształceń wizualnych: proste linie przekroju są łatwiejsze do utrzymania na gotowych konstrukcjach.

Lepsze dopasowanie do precyzyjnej produkcji: przydatne, gdy ważne są zarówno wymiary, jak i wygląd.

To sprawia, że ​​produkt ten jest szczególnie przydatny w projektach znajdujących się pomiędzy zwykłą stalą konstrukcyjną a metalową konstrukcją architektoniczną.

Główne specyfikacje produktu

Norma cynkowania GB/T 13912-2020 pozostaje aktualną chińską normą krajową dotyczącą wymagań technicznych i metod badań powłok cynkowanych ogniowo na gotowych wyrobach z żelaza i stali.

Precyzja jest ważniejsza niż cynkowanie

W przypadku tego typu rur sama jakość powłoki nie wystarczy.

Podstawowa rura kątowa musi najpierw spełniać wymaganą geometrię. Do ważnych kontroli należą wymiary przekroju, grubość ścianki, kształt narożników, prostoliniowość i ogólny stan powierzchni.

Dopiero po osiągnięciu przez rurę wymaganego, gotowego profilu przeprowadzany jest proces cynkowania.

Typowa trasa to:

Precyzyjna rura stalowa → kontrola wymiarowa → cięcie / produkcja → odtłuszczanie → wytrawianie → płukanie → topienie → suszenie → cynkowanie ogniowe → chłodzenie / pasywacja → kontrola powłoki → końcowa kontrola wymiarów i wyglądu → pakowanie.

Zamówienie to jest o tyle istotne, że Klient kupuje dwie rzeczy w jednym produkcie: precyzyjny profil stalowy oraz system zabezpieczenia antykorozyjnego.

Cynkowanie ogniowe profili o ostrych narożnikach

Ostre narożniki to jeden z obszarów, na który należy zwrócić szczególną uwagę podczas cynkowania.

Rurę poddaje się obróbce wstępnej i zanurzeniu w cynku jako gotowy profil, dzięki czemu narożniki, powierzchnie rur i końce zostają pokryte powłoką cynkową podczas tej samej obróbki.

Celem nie jest po prostu uczynienie tuby srebrno-szarą. Powłoka musi zapewniać ciągłą ochronę przed korozją, pozostając jednocześnie wystarczająco dobrze związana, aby umożliwić normalne użytkowanie i montaż.

W przypadku zamówień projektowych grubość powłoki należy uzgodnić z wyprzedzeniem, zamiast pozostawiać wymaganie na poziomie „ocynkowane”.

Powłoka cynkowa i usługi zewnętrzne

W dostarczonej specyfikacji produktu zastosowano konwencjonalny zakres powłok cynkowych o grubości 60–90 μm, przy czym dostępna jest powłoka o grubości około 120 μm w przypadku silniejszego narażenia przybrzeżnego i o wysokiej korozji.

Praktyczne podejście to:

Wyższa powłoka cynkowa zapewnia więcej materiału powłokowego na korozję atmosferyczną, ale żadnej stali ocynkowanej nie można opisać jako całkowicie odpornej na silny atak chemiczny lub ciągłe zanurzenie.

Dlaczego warto wybrać precyzyjny profil kątowy zamiast standardowej ocynkowanej rury kwadratowej?

Różnica dotyczy głównie geometrii i wykończenia, a nie tylko odporności na korozję.

Konwencjonalna ocynkowana rura kwadratowa jest praktycznym wyborem do ogólnych ram i konstrukcji nośnych. Jego zaokrąglone rogi są zwykle dopuszczalne w przypadku zwykłej produkcji.

Precyzyjna rura kątowa jest przeznaczona do zastosowań, w których sam narożnik stanowi część wymagań wizualnych lub produkcyjnych.

Dzięki temu bardziej nadaje się do:

Ramy krajobrazu architektonicznego

Barierki zewnętrzne o wysokiej widoczności

Precyzyjne konstrukcje miejskie

Elementy wsporników przeciwsłonecznych z odsłoniętą ramą

Dekoracyjne konstrukcje stalowe

Ramy do sprzętu outdoorowego

Standardowa rura kwadratowa pozostaje lepszym wyborem, gdy wygląd jest mniej ważny, a projekt wymaga głównie konwencjonalnego przekroju konstrukcyjnego przy najniższym rozsądnym koszcie materiałów.

Precyzyjna czarna rura vs precyzyjna rura ocynkowana ogniowo

Obydwa produkty mają ten sam podstawowy profil precyzji, ale są przeznaczone do różnych środowisk.

Precyzyjna stalowa rura kątowa

Najlepiej nadaje się do projektów w suchych pomieszczeniach, w kontrolowanych środowiskach i do zastosowań, w których klient planuje pomalować, pomalować proszkowo lub w inny sposób wykończyć powierzchnię po wytworzeniu.

Rura kątowa ze stali precyzyjnej, ocynkowana ogniowo

Lepiej nadaje się do zastosowań zewnętrznych i wilgotnych, gdzie klient chce, aby podstawowa ochrona przed korozją została wykonana przed dostawą.

To rozróżnienie pomaga uniknąć nadmiernej specyfikacji materiału ocynkowanego w przypadku projektów w suchych pomieszczeniach, jednocześnie zapobiegając odwrotnemu błędowi polegającemu na stosowaniu niezabezpieczonej czarnej rurki precyzyjnej na zewnątrz.

Gdzie jest używany

Projekty krajobrazu plenerowego

Stosowany do ram krajobrazowych, konstrukcji ogrodowych, obiektów parkowych, ogrodzeń dekoracyjnych i konstrukcji stalowych architektonicznych, gdzie liczą się czyste linie.

Miejskie obiekty plenerowe

Nadaje się do barier drogowych, konstrukcji znaków drogowych, wsporników lamp i odsłoniętych ram miejskich.

Konstrukcje fotowoltaiczne

Można go stosować do wybranych zewnętrznych ram fotowoltaicznych, podstaw urządzeń i pomocniczych elementów stalowych, gdzie precyzyjny profil pasuje do projektu konstrukcyjnego.

Konstrukcje przybrzeżne i nabrzeża

Stosowany do odsłoniętych balustrad, podpór chodników i ram pomocniczych, gdzie wymagana jest większa ochrona przed korozją.

Przemysłowy sprzęt zewnętrzny

Nadaje się do ram ochronnych sprzętu, konstrukcji wsporczych rur i zewnętrznych platform roboczych w wilgotnym środowisku przemysłowym.

Zastosowanie projektu: Rozproszone struktury słoneczne

W przypadku rozproszonych projektów fotowoltaicznych w budynkach mieszkalnych i komercyjnych do zastosowań zewnętrznych zastosowano ocynkowaną, precyzyjną rurę kątową o wymiarach 40 × 40 mm i 50 × 50 mm.

Głównym problemem była nie tylko korozja. Odsłonięta rama wymagała również czystej geometrii i spójnego ustawienia podczas instalacji.

Aby poradzić sobie z wielokrotnym narażeniem na wilgoć i sucho na zewnątrz, zastosowano podwyższoną specyfikację cynku. Zgodnie z dostarczonym protokołem projektu, ukończone konstrukcje po pięciu latach pozostały wolne od widocznej, rozległej rdzy i deformacji.

Zastosowanie projektu: Struktury miejskie i krajobrazowe

Do prac komunalnych i krajobrazowych na zewnątrz profil z ostrymi narożnikami zapewnia czystszy wygląd niż konwencjonalna rura z zaokrąglonymi narożnikami.

Materiał może być dostarczany w stałych długościach lub przetwarzany zgodnie z rysunkiem projektowym, co zmniejsza ilość prac związanych z docięciem i montażem wymaganych w miejscu montażu.

W przypadku odsłoniętych architektonicznych konstrukcji stalowych, sprawdzana jest spójność wymiarowa i wygląd powierzchni wraz z powłoką ocynkowaną.

Zastosowanie projektu: Przybrzeżna rama przemysłowa

Projekt realizowany w pobliżu wybrzeża wymagał stalowych ram do sprzętu zewnętrznego, pracującego w środowisku zasolonym i charakteryzującym się dużą wilgotnością.

Klient zdecydował się na powłokę cynkową o zwiększonej grubości około 120 μm i zastosował precyzyjny profil kątowy, aby zachować czystszy wygląd wykończenia.

W tego typu środowisku specyfikacja powłoki stanowi tylko jedną część strategii antykorozyjnej. Drenaż, szczegóły połączeń, cięcie na miejscu i naprawy spawalnicze również wpływają na długoterminową wydajność.

Co się dzieje, gdy rura jest cięta lub spawana?

Obróbkę fabryczną najlepiej zakończyć przed cynkowaniem.

Obejmuje to:

Cięcie o stałej długości

Wiercenie

Wbijanie

Fazowanie

Inne przygotowanie oparte na rysunku

Jeżeli rura zostanie przecięta po cynkowaniu, nowo odsłoniętą stal należy oczyścić i pokryć odpowiednią powłoką naprawczą bogatą w cynk.

Ta sama zasada dotyczy spawania. Ciepło spawania uszkadza cynk w strefie spawania i wokół niej, dlatego obszar ten należy później oczyścić i naprawić.

Dlatego też zachęca się klientów, którzy mają szczegółowe wymagania produkcyjne, do dostarczenia rysunku przed rozpoczęciem produkcji.

Jak sprawdzana jest rura przed wysyłką

W przypadku precyzyjnie ocynkowanej rury kontrola powinna obejmować zarówno samą rurę, jak i cynkowanie.

Kontrole przed cynkowaniem mogą obejmować:

Wymiary przekroju

Grubość ścianki

Geometria narożnika

Prostota

Dokładność cięcia

Stan powierzchni

Po cynkowaniu kontrole mogą obejmować:

Grubość powłoki cynkowej

Pokrycie powłoką

Łuszcząca się lub odsłonięta stal

Stan powierzchni

Ostateczna prostota

Ogólny wygląd

W przypadku zamówień inżynieryjnych mogą zostać dostarczone certyfikaty materiałowe i protokoły kontroli cynkowania, z możliwością kontroli strony trzeciej zgodnie z wymogami umowy.

Dlaczego warto wybrać nas?

Główną zaletą pozyskiwania tego produktu za pośrednictwem naszego łańcucha dostaw w Tianjin jest możliwość koordynowania precyzyjnych prac związanych z rurą podstawową, cynkowaniem i wykończeniami, zamiast traktowania ich jako niepowiązanych zakupów.

Rura precyzyjna przed cynkowaniem: geometria przekroju jest sprawdzana przed etapem zabezpieczenia przed korozją, dzięki czemu ocynkowane wykończenie nie ukrywa problemów wymiarowych rury podstawowej.

Odpowiednie opcje powlekania: standardowe i zwiększone specyfikacje cynku można omówić w zależności od rzeczywistego środowiska, zamiast stosować jeden poziom powłoki dla każdego projektu.

Obróbka oparta na rysunku: stałe długości, otwory, skosy i inne elementy konstrukcyjne można przygotować przed wysyłką.

Zasoby przemysłu stalowego Daqiuzhuang: lokalna koncentracja dostawców obróbki stali i cynkowania ułatwia koordynację pozyskiwania, produkcji i dostaw materiałów.

Dokumentacja projektowa: informacje o materiałach i zapisy z inspekcji cynkowania mogą zostać dostarczone w ramach zamówień inżynieryjnych, przy wsparciu kontroli strony trzeciej, jeśli jest to określone.

Zamówienia krajowe i eksportowe: dostawy mogą być realizowane w ilościach projektowych, a także w mniejszych zamówieniach próbnych lub niestandardowych, z opakowaniem dostosowanym do transportu krajowego lub wysyłki morskiej.

Praktyczna kwestia jest prosta: kupujący nie muszą koordynować dostawcy rur precyzyjnych, oddzielnej cynkowni i innego warsztatu produkcyjnego dla każdego zamówienia.

Przykład specyfikacji zamówienia

W przypadku wyceny kompletne zapytanie można zapisać w następujący sposób:

Q235B / Precyzyjna rura kątowa / 50×50 mm / określona grubość ścianki / stała długość / cynkowanie ogniowe / powłoka cynkowa o grubości 60–90 µm / cięcie według rysunku.

W przypadku projektu przybrzeżnego:

Q355B / Precyzyjna rura kątowa / określony przekrój i ściana / stała długość / cynkowanie ogniowe / powłoka cynkowa o grubości około 120 μm / wiercenie zgodnie z rysunkiem.

Ten format daje dostawcy jasny cel produkcyjny i ogranicza nieporozumienia dotyczące materiału, profilu i powłoki.

Często zadawane pytania

Pytanie 1. Czy ostry narożnik straci powłokę cynkową podczas cynkowania?

Gotowa rura kątowa jest poddawana obróbce cynkowania jako gotowy profil. W ramach kontroli jakości należy sprawdzić pokrycie powłoki w narożniku. Właściwa kontrola procesu jest ważna, ponieważ geometria narożników jest jedną z charakterystycznych cech tego produktu.

Pytanie 2. Czy produkt wymaga dodatkowego malowania po cynkowaniu ogniowym?

W przypadku normalnych zastosowań zewnętrznych ocynkowaną powierzchnię można stosować bez oddzielnego podstawowego procesu malowania antykorozyjnego. Dodatkowa powłoka może być nadal wymagana w przypadku wymagań dekoracyjnych lub szczególnie agresywnych środowisk.

Pytanie 3. Jaka grubość cynku jest dostępna?

W dostarczonej specyfikacji przyjęto zakres 60–90 μm jako zakres konwencjonalny i około 120 μm w przypadku silniejszego narażenia przybrzeżnego i na wysoką korozję.

Pytanie 4. Czy tuby można używać w pobliżu morza?

Tak. Ekspozycja przybrzeżna powinna być traktowana jako zastosowanie o wyższej korozyjności i można wybrać podwyższoną powłokę cynkową. Ciągłe zanurzenie w wodzie morskiej należy oceniać osobno, a nie traktować jako zwykłe narażenie na działanie warunków zewnętrznych.

Pytanie 5. Czy rurę można ciąć, wiercić lub spawać?

Tak. Procesy te można przeprowadzić, ale tam, gdzie to możliwe, preferowana jest obróbka fabryczna przed cynkowaniem. Miejsca wycięte lub zespawane po cynkowaniu należy poddać odpowiedniej obróbce naprawczej bogatej w cynk.

Pytanie 6. Czym to się różni od zwykłej ocynkowanej rury kwadratowej?

Główną różnicą jest precyzyjny profil kątowy 90°. Ostrzejsza geometria jest przeznaczona do projektów, w których wygląd, wyrównanie i definicja narożników mają większe znaczenie niż w przypadku konwencjonalnych rur kwadratowych z zaokrąglonymi narożnikami.

Pytanie 7. Czy precyzyjną rurę kątową ze stali ocynkowanej ogniowo można dostosować?

Tak. Stałe długości, specyfikacje przekrojów oraz cięcie, wiercenie i fazowanie na podstawie rysunku można ustawić zgodnie z wymaganiami projektu.

Pytanie 8. Czy ocynkowana rura precyzyjna rdzewieje?

Cynkowanie znacznie poprawia odporność na korozję atmosferyczną, ale żadna powłoka stalowa nie eliminuje korozji w każdych warunkach. Żywotność zależy od powłoki cynkowej, wilgotności, ekspozycji na sól, substancji chemicznych, zatrzymywania wody i sposobu postępowania w miejscu montażu.

Pytanie 9. Czy można dostarczyć oba Q235B i Q355B?

Tak. Q235B nadaje się do wielu konwencjonalnych zastosowań, natomiast Q355B można wybrać, gdy konstrukcja konstrukcyjna wymaga większej wytrzymałości materiału.

Pytanie 10. Czy możesz dostarczyć dokumenty z kontroli?

Tak. Można dostarczyć certyfikaty materiałowe, protokoły kontroli cynkowania i inne uzgodnione dokumenty jakościowe. W przypadku zamówień projektowych można również zorganizować kontrolę strony trzeciej.
