Bezszwowa rura konstrukcyjna ze stali węglowej

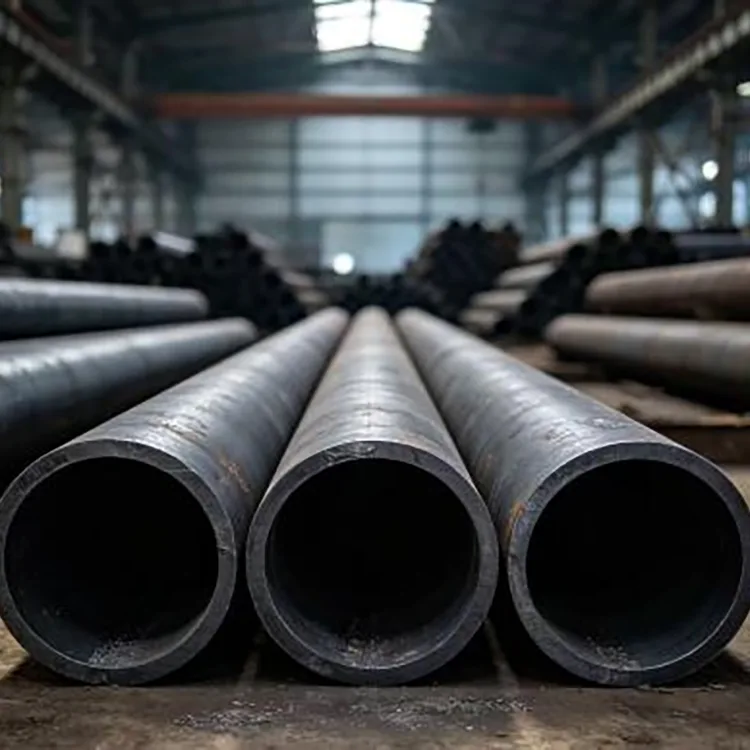

Bezszwowa rura konstrukcyjna ze stali węglowej jest wytwarzana poprzez przebicie i walcowanie kęsa stalowego w bezszwową sekcję, bez wzdłużnego szwu spawalniczego. Rury walcowane na gorąco są powszechnie stosowane w przypadku większych średnic i cięższych ścian, natomiast rury ciągnione na zimno są wybierane, gdy do obróbki wymagane są mniejsze tolerancje wymiarowe i gładsza powierzchnia.

Ten produkt jest przeznaczony do zastosowań konstrukcyjnych i mechanicznych zgodnie z obowiązującą specyfikacją. W przypadku rurociągów transportujących wodę, ropę, gaz, parę lub inne płyny pod ciśnieniem należy wybrać rurę do transportu cieczy, taką jak GB/T 8163, zamiast stosować rurę konstrukcyjną tylko dlatego, że wymiary są podobne.

Dane techniczne

Specyfikacje ASTM, EN i JIS można również omówić zgodnie z wymaganiami projektu.

Opcje materiałowe

20# jest częstym wyborem do ogólnych zastosowań konstrukcyjnych i mechanicznych, gdzie wymagana jest dobra obrabialność i spawalność.

45 # ma wyższą wytrzymałość i twardość i jest stosowany głównie do wałów, tulei, tulei i innych obrabianych części mechanicznych.

Q355B (16Mn) nadaje się do zastosowań wymagających wyższej wytrzymałości konstrukcyjnej, takich jak ciężkie maszyny, konstrukcje inżynieryjne i elementy wsporcze.

27SiMn i 40Cr wybiera się na części mechaniczne wymagające większej wytrzymałości i specyficznych parametrów podczas dalszej obróbki.

Materiał należy wybierać w oparciu o obciążenie, proces obróbki, środowisko pracy i wymagania dotyczące końcowego komponentu, a nie po prostu wybierać gatunek o najwyższej wytrzymałości.

Walcowane na gorąco a ciągnione na zimno

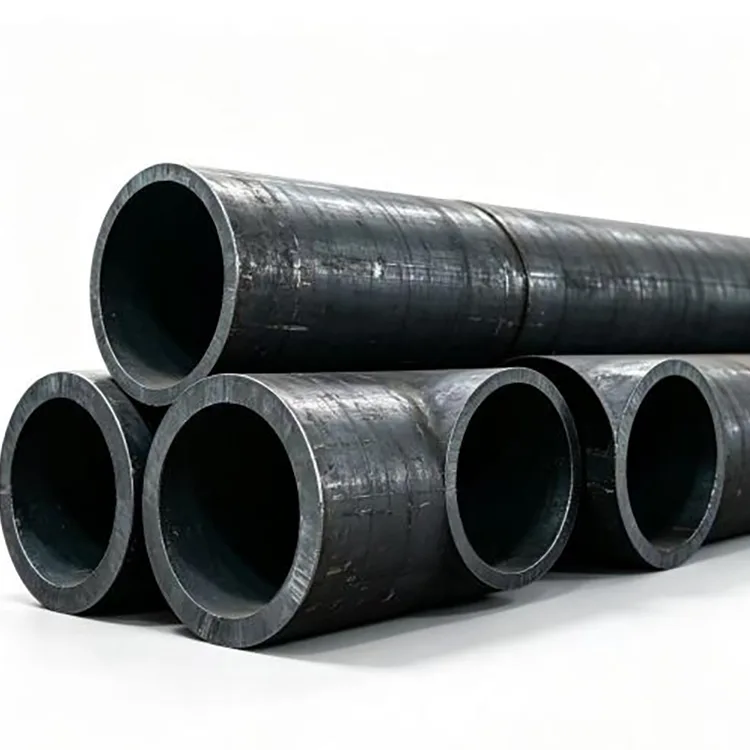

Rury bez szwu walcowane na gorąco są na ogół praktyczną opcją w przypadku dużych średnic, ciężkich ścian i ogólnych prac konstrukcyjnych. Jest odpowiedni tam, gdzie akceptowalne są standardowe tolerancje wymiarowe, a koszt materiału jest ważnym czynnikiem.

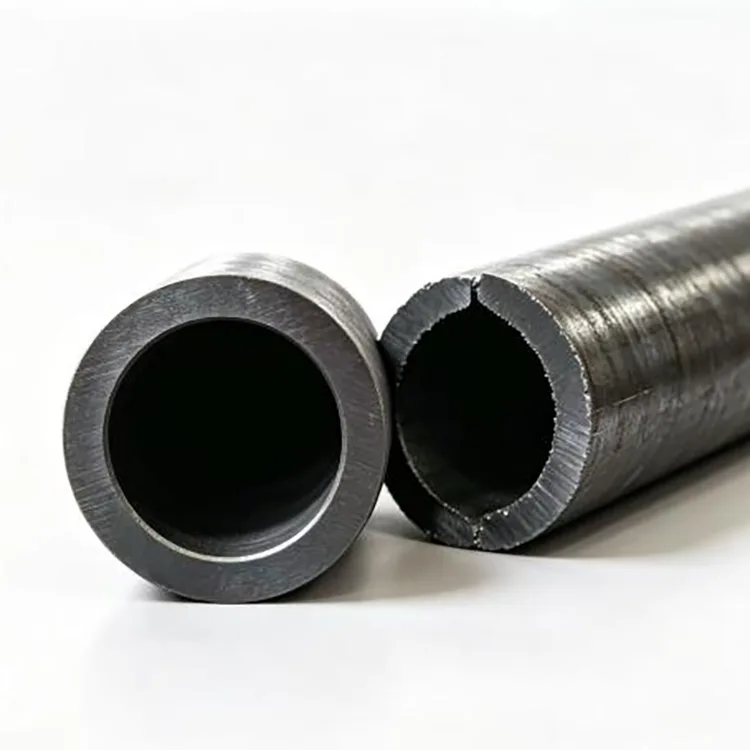

Rury bez szwu ciągnione na zimno poddawane są dodatkowemu procesowi ciągnienia na zimno w celu poprawy dokładności wymiarowej i stanu powierzchni. Jest bardziej odpowiedni do rur o małej średnicy, elementów precyzyjnych, toczenia, wytaczania i innych operacji obróbczych.

W przypadku ramy konstrukcyjnej płacenie za precyzyjny materiał ciągniony na zimno zwykle nie przynosi korzyści, gdy standardowa rura walcowana na gorąco spełnia już wymagania projektowe.

Gdzie jest używany

Konstrukcje Stalowe

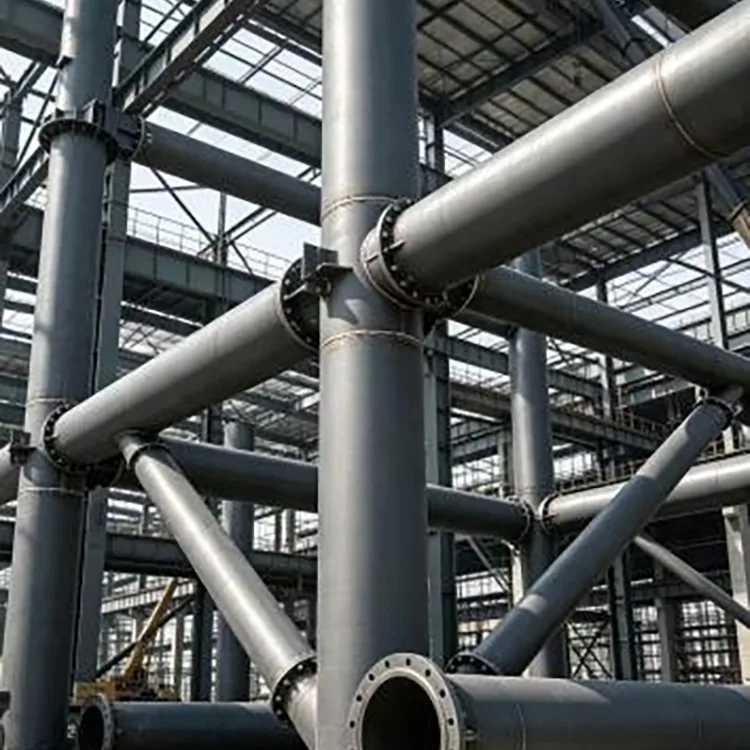

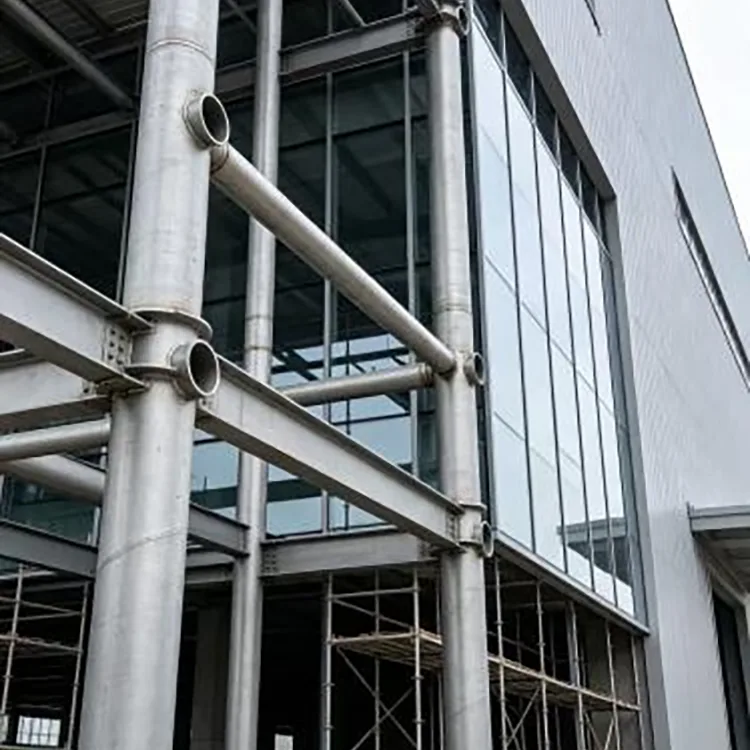

Budynki przemysłowe, kolumny wsporcze, kratownice, podpory mostów, konstrukcje fundamentowe, platformy sprzętowe i inne konstrukcje stalowe nośne.

Produkcja maszyn

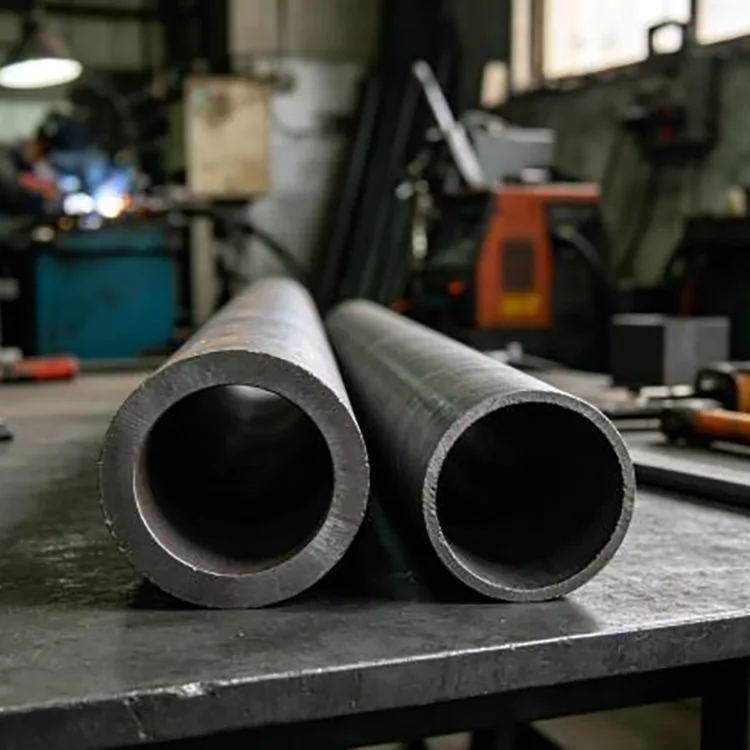

Ramy maszyn, półfabrykaty cylindrów hydraulicznych, tuleje wałów, tuleje, elementy sprzętu górniczego i części maszyn inżynieryjnych.

Ciężki sprzęt

Sprzęt dźwigowy, maszyny rolnicze, konstrukcje ciężkich pojazdów i gotowe elementy wsporcze.

Projekty przemysłowe i komunalne

Podpory urządzeń, konstrukcje fotowoltaiczne, konstrukcje stalowe komunalne, elementy urządzeń transportowych, tuleje i inne konstrukcje prefabrykowane.

Przewodnik wyboru

W przypadku zwykłych prac konstrukcyjnych często wystarcza walcowana na gorąco rura konstrukcyjna bez szwu ze stali węglowej o grubości 20 #, gdy spełnione są obciążenie projektowe i obowiązująca norma.

W przypadku elementów obrabianych, takich jak tuleje i części precyzyjne, rura ciągniona na zimno 20 # lub 45 # może zapewnić lepszą kontrolę wymiarową i jakość powierzchni.

Tam, gdzie wymagana jest większa wytrzymałość konstrukcyjna, można rozważyć Q355B. W przypadku elementów mechanicznych o większej wytrzymałości bardziej odpowiedni może być 27SiMn lub 40Cr, w zależności od projektu części i wymagań dotyczących obróbki cieplnej.

Do zastosowań zewnętrznych rura podstawowa może być malowana lub cynkowana ogniowo, aby zapewnić dodatkową ochronę przed korozją.

Ważne rozróżnienie zastosowania

GB/T 8162 to norma dotycząca rur konstrukcyjnych. Nie należy go wybierać po prostu jako tańszego zamiennika rury przeznaczonej do pracy pod ciśnieniem lub z płynami.

W przypadku transportu wody, ropy, gazu i innych płynów, obowiązująca norma dotycząca obsługi płynów powinna zostać potwierdzona w wymaganiach projektowych. GB/T 8163-2018 to chińska norma dotycząca rur stalowych bez szwu do transportu cieczy.

Ta sama zasada ma zastosowanie do kotłów, zastosowań wysokotemperaturowych i innych zastosowań specjalnych: standard rury powinien być zgodny ze specyfikacją sprzętu i projektu.

Przetwarzanie i dostawa

Możemy dostarczyć rury o stałych długościach lub przyciąć je do wymaganych wymiarów przed wysyłką. Dostępne procesy obejmują obróbkę czołową, fazowanie, ukosowanie, gwintowanie, wiercenie, malowanie, usuwanie rdzy i cynkowanie ogniowe.

W przypadku zamówień eksportowych rury mogą być wiązane stalowymi taśmami i zabezpieczone na końcach przed uderzeniami i zanieczyszczeniami. Opakowanie można dostosować do załadunku kontenerów, transportu morskiego i wymagań miejsca docelowego.

Kontrola jakości

Kontrola może obejmować skład chemiczny, właściwości mechaniczne, kontrolę wymiarów, kontrolę powierzchni i inne badania wymagane przez wybraną normę lub specyfikację zakupu.

W przypadku zamówień projektowych można w razie potrzeby zorganizować dokumenty kontrolne i inspekcje stron trzecich, takie jak SGS, BV lub TÜV.

Informacje o zamówieniach

Aby otrzymać ofertę, podaj wymagany standard, gatunek materiału, średnicę zewnętrzną, grubość ścianki, długość, ilość i wymagania dotyczące przetwarzania.

W przypadku zamówień niestandardowych przydatne są rysunki lub tolerancje wymiarowe, gdy rura będzie obrabiana w gotowy element. Można również omówić zamówienia o różnych rozmiarach, ilości próbne i większe zamówienia inżynieryjne.

Często zadawane pytania

P1: Do czego służy bezszwowa rura konstrukcyjna ze stali węglowej GB / T 8162?

GB/T 8162 obejmuje rury stalowe bez szwu do celów konstrukcyjnych. Typowe zastosowania obejmują konstrukcje stalowe, ramy urządzeń, elementy maszyn i inne ogólne zastosowania inżynieryjne, w których projekt nie wymaga dedykowanej specyfikacji obsługi płynów lub rur kotłowych.

P2: Czy powinienem wybrać rurę bez szwu walcowaną na gorąco czy ciągnioną na zimno?

Wybierz walcowanie na gorąco w przypadku większych średnic, cięższych ścian i ogólnych zastosowań konstrukcyjnych, gdzie akceptowalne są standardowe tolerancje. Wybierz ciągnienie na zimno, gdy wymagane są mniejsze wymiary, gładsze powierzchnie lub lepsza wydajność obróbki.

P3: Jak wybrać pomiędzy 20#, 45# i Q355B?

20# jest powszechnie używany do ogólnych prac konstrukcyjnych i mechanicznych. 45 # jest bardziej odpowiedni do części obrabianych o większej wytrzymałości, takich jak wały i tuleje. Q355B jest ogólnie rozważany, gdy wymagana jest większa wytrzymałość konstrukcyjna. Ostateczny wybór powinien być zgodny z projektem komponentu i odpowiednią specyfikacją materiału.

P4: Czy konstrukcyjne rury bez szwu można stosować w rurociągach wodnych lub gazowych?

Nie tylko dlatego, że rozmiar jest odpowiedni. Aplikacja musi spełniać obowiązujące standardy obsługi płynów i wymagania projektowe. W przypadku zastosowań związanych z cieczami należy wziąć pod uwagę normę GB/T 8163, jeśli jest to określone.

P5: Czy możesz zapewnić cięcie i cynkowanie przed wysyłką?

Tak. Cięcie na długość, ukosowanie, fazowanie, gwintowanie, wiercenie, malowanie i cynkowanie ogniowe możemy wykonać według wymagań zamówienia.
