Kwadratowa rura stalowa ocynkowana ogniowo

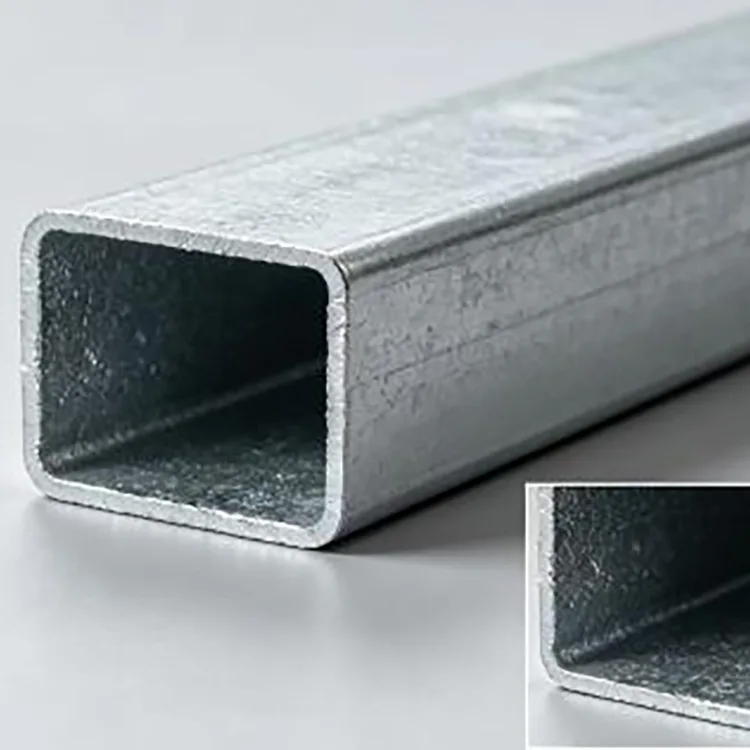

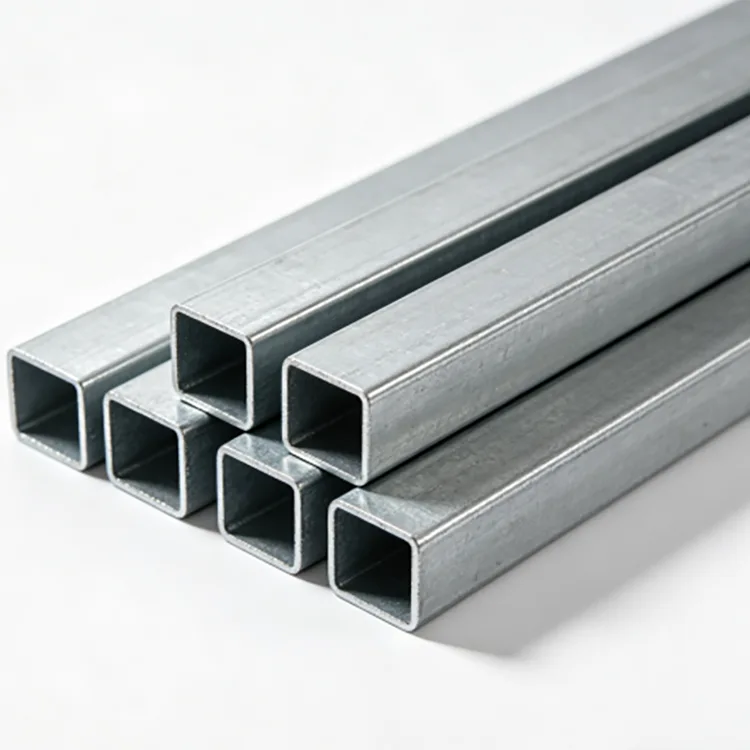

Kwadratowa rura stalowa ocynkowana ogniowo ma kwadratową pustą sekcję, która łączy w sobie czterostronne wsparcie konstrukcyjne ze stosunkowo niską wagą materiału. Rura jest najpierw formowana na zimno i spawana z wysoką częstotliwością, a następnie poddawana obróbce poprzez przygotowanie powierzchni i cynkowanie ogniowe.

W przeciwieństwie do czarnej rury kwadratowej, która wymaga oddzielnego systemu ochrony przed korozją, rura ocynkowana ma powłokę cynkową na wykończonej powierzchni stalowej. Dzięki temu nadaje się do konstrukcji zewnętrznych, wilgotnych środowisk pracy, projektów budowlanych i zastosowań, w których regularne ponowne malowanie zwiększałoby liczbę prac konserwacyjnych.

Rongheng dostarcza gatunki Q235B i Q355B o typowych przekrojach kwadratowych od 20 × 20 mm do 200 × 200 mm i grubościach ścianek od 1,0 do 6,0 mm. Stałe długości, wymiary niestandardowe i obróbka wtórna mogą być ustawione zgodnie z rysunkami fabrycznymi lub wymaganiami projektu.

Specyfikacje techniczne

Proces cynkowania ogniowego

Sekwencja produkcji jest kontrolowana od przygotowania stali po kontrolę gotowego produktu:

Kontrola zwojów stali → formowanie na zimno → spawanie wysokiej częstotliwości → usuwanie ściegów spoiny → wymiarowanie i prostowanie → cięcie o stałej długości → wstępna obróbka powierzchni → cynkowanie ogniowe → chłodzenie i wykańczanie → kontrola powłoki cynkowej → końcowa kontrola jakości → opakowanie ochronne

Formowanie i spawanie zapewniają wymagany przekrój kwadratowy i dokładność wymiarową przed cynkowaniem. Podczas cynkowania ogniowego przygotowaną rurę stalową zanurza się w roztopionym cynku, dzięki czemu odsłonięta powierzchnia stali otrzymuje metalurgicznie związaną powłokę cynkową.

W przypadku zamówień inżynieryjnych wymagania dotyczące powłoki cynkowej należy potwierdzić wraz z obowiązującą normą, rozmiarem przekroju, gatunkiem stali i warunkami środowiskowymi, a nie wybierać poziomu powłoki jedynie na podstawie masy nominalnej.

Ochrona przed korozją do użytku na zewnątrz

Cynkowanie ogniowe jest szczególnie przydatne, gdy kwadratowa rura będzie narażona na działanie deszczu, wilgoci, kondensacji lub powietrza zewnętrznego. Powłoka cynkowa pełni rolę bariery pomiędzy podłożem stalowym a otaczającym środowiskiem, cynk zapewnia także ochronę w przypadku miejscowego uszkodzenia powłoki.

W przypadku zwykłych zastosowań zewnętrznych wystarczające może być standardowe cynkowanie. Środowiska przybrzeżne, o wysokiej wilgotności, chemiczne, ściekowe i inne środowiska korozyjne zwykle wymagają wyższych specyfikacji powłoki i powinny być oceniane zgodnie z rzeczywistymi warunkami narażenia.

Gama źródeł tego produktu wynosi 40–275 g/m², a dla projektów wymagających wyższej odporności na korozję dostępne jest grubsze cynkowanie.

Kwadratowa rura stalowa Q235B czy Q355B?

Q235B nadaje się do wielu konwencjonalnych ram, poręczy, podpór, konstrukcji wyposażenia i zastosowań w budownictwie ogólnym, gdzie wystarczająca jest standardowa wytrzymałość konstrukcyjna.

Q355B to opcja o wyższej wytrzymałości dla cięższych konstrukcji, większych przekrojów, ram o dużym obciążeniu, zastosowań o dużej rozpiętości i projektów, w których obliczenia konstrukcyjne wymagają wyższej granicy plastyczności.

Należy wybrać właściwy gatunek, biorąc pod uwagę rozmiar przekroju, grubość ścianki, rozpiętość, sposób połączenia, obciążenie wiatrem lub śniegiem oraz projekt projektu. Zwiększenie gatunku stali nie zastępuje automatycznie konieczności stosowania odpowiednich wymiarów przekroju.

Wybór rozmiaru kwadratu i grubości ścianki

Wybór odpowiedniej sekcji zależy głównie od obciążenia, rozpiętości, projektu połączenia i środowiska instalacji.

Mniejsze sekcje, takie jak 20 × 20, 25 × 25, 30 × 30 i 40 × 40 mm, są powszechnie używane do lekkich ram, poręczy, konstrukcji mebli, wsporników sprzętu i elementów produkcyjnych.

Średnie profile, takie jak 50×50, 60×60, 80×80 i 100×100 mm, nadają się do ram konstrukcyjnych, systemów wsporczych, konstrukcji magazynowych, konstrukcji rolniczych i produkcji na zewnątrz.

Większe sekcje od 120×120 do 200×200 mm są zazwyczaj wybierane w przypadku cięższych elementów konstrukcyjnych, dużych ram nośnych, podstaw wyposażenia i zastosowań wymagających większej nośności sekcji.

Grubość ścianki od 1,0 do 6,0 mm można wybrać w zależności od obliczonego obciążenia i wymagań połączenia. Grubsza ściana może być konieczna w przypadku spawania, skręcania, uderzenia, skupionego obciążenia lub długotrwałej pracy na zewnątrz.

Kwadratowa rura stalowa ocynkowana ogniowo vs czarna rura kwadratowa

Główne zastosowania

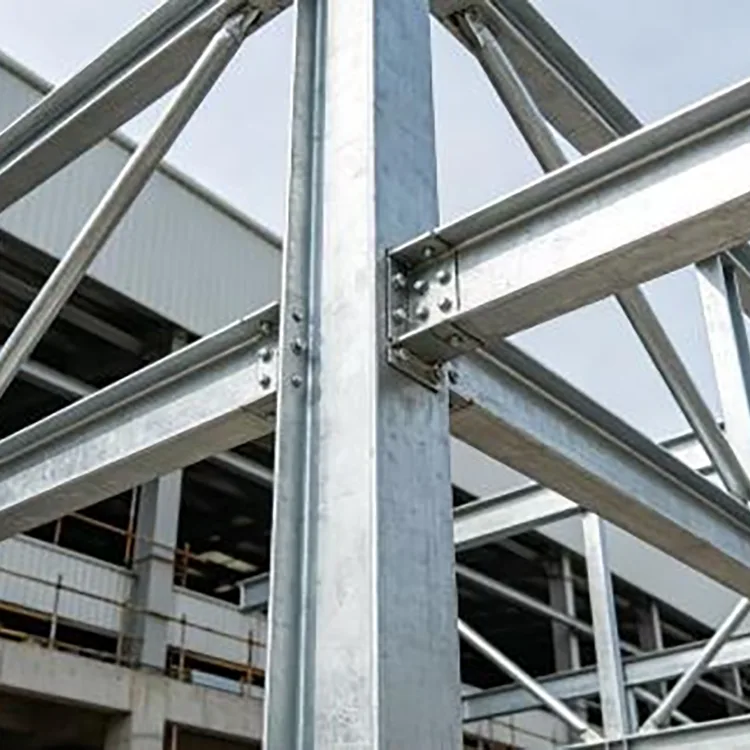

Budownictwo i Konstrukcje Stalowe

Rury kwadratowe ocynkowane ogniowo są stosowane do ram konstrukcyjnych, elementów nośnych, elementów budynków, konstrukcji magazynowych, ram pomocniczych ścian osłonowych i innych gotowych zespołów stalowych.

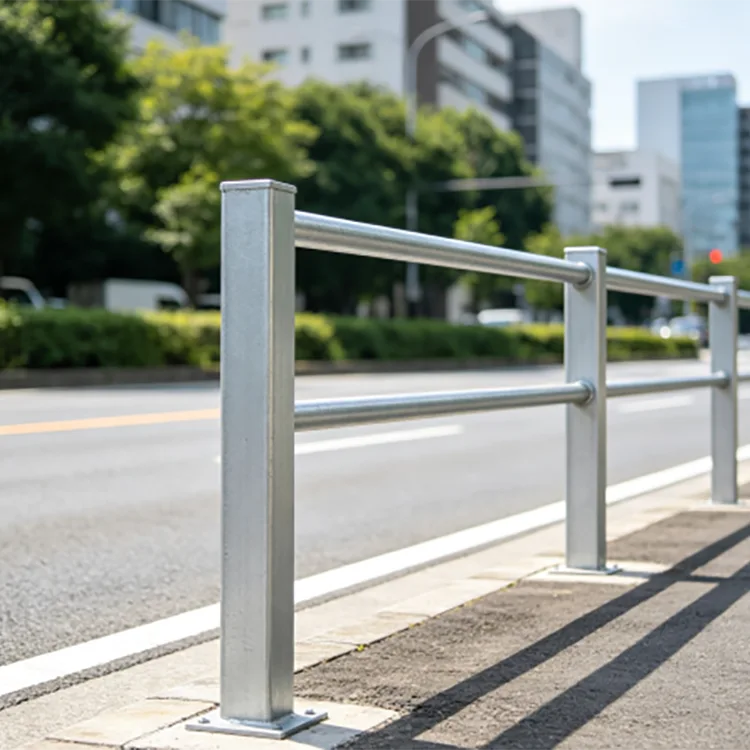

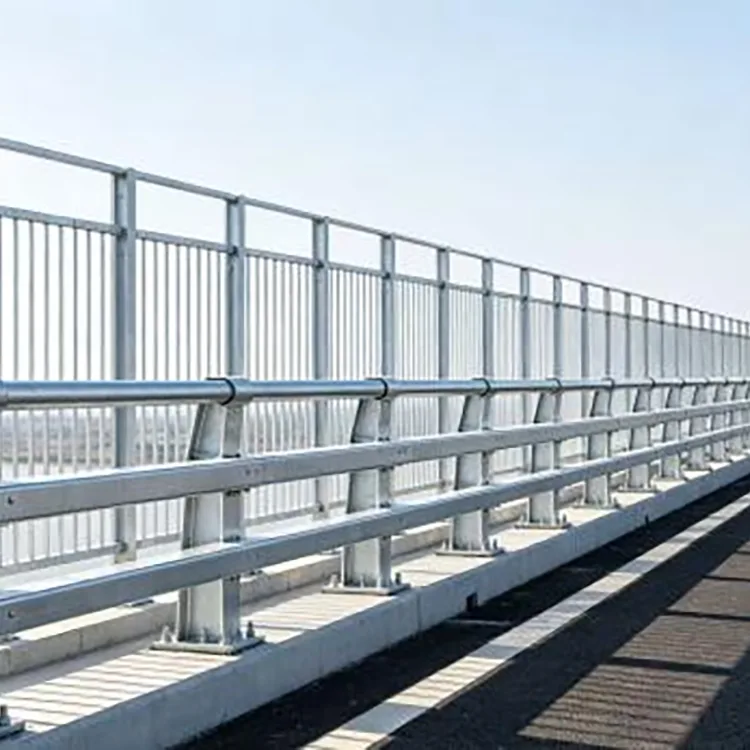

Poręcze i infrastruktura zewnętrzna

Przekrój kwadratowy nadaje się do montażu poręczy, barierek, ogrodzeń, infrastruktury drogowej, obiektów krajobrazowych, wsporników sprzętu zewnętrznego i konstrukcji reklamowych. Cynkowanie zapewnia ochronę antykorozyjną tam, gdzie konstrukcja jest narażona na działanie czynników atmosferycznych.

Konstrukcje fotowoltaiczne

Kwadratowe rury ocynkowane mogą być stosowane w wybranych konstrukcjach wsporczych i pomocniczych PV, gdzie geometria przekroju, gatunek stali, wymagania dotyczące powłoki i obliczenia konstrukcyjne są odpowiednie dla projektu.

Ramy maszyn i urządzeń

Regularna czterostronna sekcja ułatwia cięcie, spawanie, wiercenie i łączenie. Typowe zastosowania obejmują ramy maszyn, wsporniki przenośników, ramy maszyn rolniczych, podstawy sprzętu i przemysłowe konstrukcje wsporcze.

Struktury magazynowe i rolnicze

Zastosowania obejmują ramy magazynowe, konstrukcje wsporcze, elementy szklarni, obiekty rolnicze i inne zespoły stalowe wymagające ochrony przed korozją.

Produkcja i kontrola jakości

Rongheng kontroluje produkt od wyboru surowca po kontrolę gotowych rur ocynkowanych. Stale Q235B i Q355B dobiera się na podstawie wymaganych właściwości mechanicznych i konstrukcyjnych, a kontrolę wymiarową przeprowadza się po formowaniu, spawaniu, wymiarowaniu i cięciu.

Szczególną uwagę zwraca się na wymiary przekroju, grubość ścianki, prostoliniowość, geometrię naroży, jakość spoin, dokładność cięcia i stan powłoki cynkowej. Gotowe rury są sprawdzane pod kątem widocznych wad powłoki, odsłoniętych obszarów, nadmiernego gromadzenia się cynku, odchyleń wymiarowych i deformacji przed pakowaniem.

W przypadku dużych zamówień inżynieryjnych kontrola może również obejmować skład chemiczny, właściwości mechaniczne, tolerancje wymiarowe, wymagania dotyczące powłoki cynkowej oraz kontrolę strony trzeciej zgodnie z umową.

Przetwarzanie niestandardowe

Rura kwadratowa może być dostarczana w standardowych odcinkach prostych lub przetwarzana zgodnie z wymaganiami produkcyjnymi. Dostępne usługi obejmują cięcie o stałej długości, wiercenie, wykrawanie, dłutowanie, gięcie, zamykanie końcówek i inne niestandardowe operacje.

W przypadku wyceny kupujący powinni podać wymagany rozmiar kwadratu, grubość ścianki, gatunek stali, długość, wymagania dotyczące cynkowania, ilość, szczegóły przetwarzania i obowiązującą normę. Rysunków można używać, gdy wymaganych jest wiele otworów, cięć, zagięć lub punktów połączeń.

Wstępna obróbka rur w fabryce może ograniczyć konieczność cięcia i wiercenia w miejscu montażu oraz ułatwić kontrolę wymiarów partii.

Dostawa i pakowanie

Długości standardowe dostarczane są zazwyczaj po 6 m na sztukę, natomiast długości niestandardowe od 3 do 12 m mogą być układane zgodnie z zamówieniem.

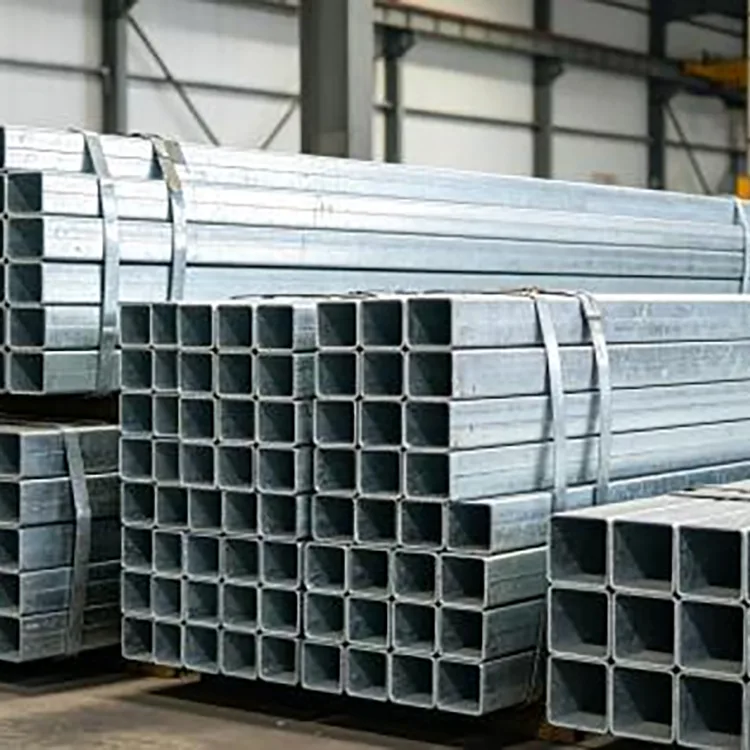

Rongheng utrzymuje regularne zapasy standardowych rur kwadratowych ocynkowanych i obsługuje zamówienia eksportowe w kontenerach, a także większe projekty inżynieryjne. W opakowaniach eksportowych zastosowano wodoodporną ochronę, wiązanie taśm stalowych i narożniki ochronne, aby ograniczyć ruch, uderzenia i uszkodzenia powierzchni podczas przenoszenia i transportu na duże odległości.

W przypadku pilnych zamówień dostępne zapasy, harmonogram produkcji, wymagania dotyczące przetwarzania i ustalenia dotyczące wysyłki należy potwierdzić wspólnie przed złożeniem zamówienia.

Często zadawane pytania

P1: Jaka jest różnica między kwadratową rurą stalową ocynkowaną ogniowo a ocynkowaną elektrolitycznie?

Cynkowanie ogniowe polega na zanurzeniu przygotowanej rury stalowej w roztopionym cynku i generalnie daje grubszą, trwalszą powłokę niż cynkowanie galwaniczne. Jest powszechnie wybierany do zastosowań zewnętrznych i wilgotnych, gdzie ważna jest ochrona przed korozją. Wyroby cynkowane galwanicznie stosuje się częściej tam, gdzie wystarczająca jest cieńsza powłoka.

P2: Jaką powłokę cynkową możesz zapewnić?

Asortyment produktów spełnia wymagania dotyczące powłoki cynkowej od 40 do 275 g/m², przy czym rzeczywista specyfikacja zależy od zamówienia i zastosowania. Wyższe poziomy powłok są dostępne dla projektów wymagających dodatkowej ochrony przed korozją.

P3: Czy możesz dostarczyć rury kwadratowe Q235B i Q355B?

Tak. Dostępne są zarówno modele Q235B, jak i Q355B. Inne gatunki stali można omówić w przypadku projektów o określonych wymaganiach materiałowych.

P4: Czy rura kwadratowa może być dostarczona w niestandardowych długościach?

Tak. Standardowa długość wynosi 6 m, natomiast niestandardowe długości stałe od 3 do 12 m mogą być produkowane zgodnie z wymaganiami projektu.

P5: Czy możesz zapewnić wiercenie i inną obróbkę przed dostawą?

Tak. Można zorganizować cięcie, gięcie, wykrawanie, wiercenie, dłutowanie, zamykanie końcówek i inne usługi przetwarzania. W przypadku złożonej produkcji kupujący mogą dostarczyć rysunki do potwierdzenia produkcji.

P6: Czy kwadratowa rura stalowa ocynkowana ogniowo nadaje się do projektów przybrzeżnych?

Można ją stosować w środowiskach przybrzeżnych, ale powłokę cynkową należy dobierać w zależności od ekspozycji na sól i oczekiwanych warunków użytkowania. W przypadku silnej korozji morskiej lub przemysłowej należy rozważyć zastosowanie wyższej specyfikacji cynkowania i, w razie potrzeby, dodatkowej powłoki ochronnej.

P7: Jak długo wytrzymuje ocynkowana kwadratowa rura stalowa?

Żywotność zależy od powłoki cynkowej, narażenia atmosferycznego, wilgotności, stężenia soli, zanieczyszczeń przemysłowych i konserwacji. Dostarczone dane produktu wskazują na około 8–20 lat w różnych warunkach stosowania, ale rzeczywistą żywotność należy oceniać w odniesieniu do środowiska projektowego, a nie traktować ją jako stałą gwarancję.

P8: Jakie informacje są potrzebne do wyceny?

Proszę podać przekrój kwadratowy, grubość ścianki, gatunek stali, długość, ilość, wymagania dotyczące powłoki cynkowej, wymagania dotyczące przetwarzania, miejsce dostawy i obowiązującą normę. W przypadku projektów konstrukcyjnych rysunki lub harmonogram materiałów są pomocne w dokładnym wycenie i planowaniu produkcji.
