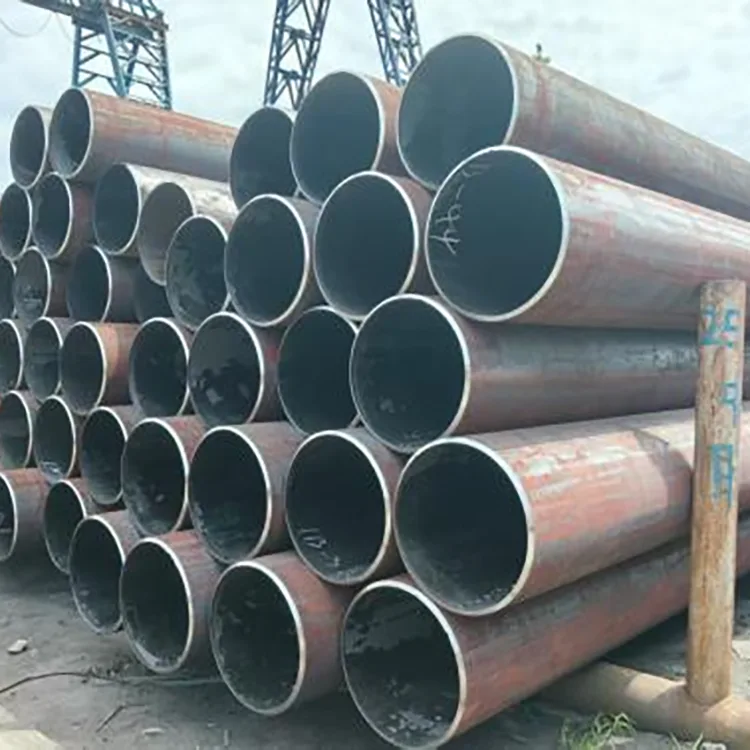

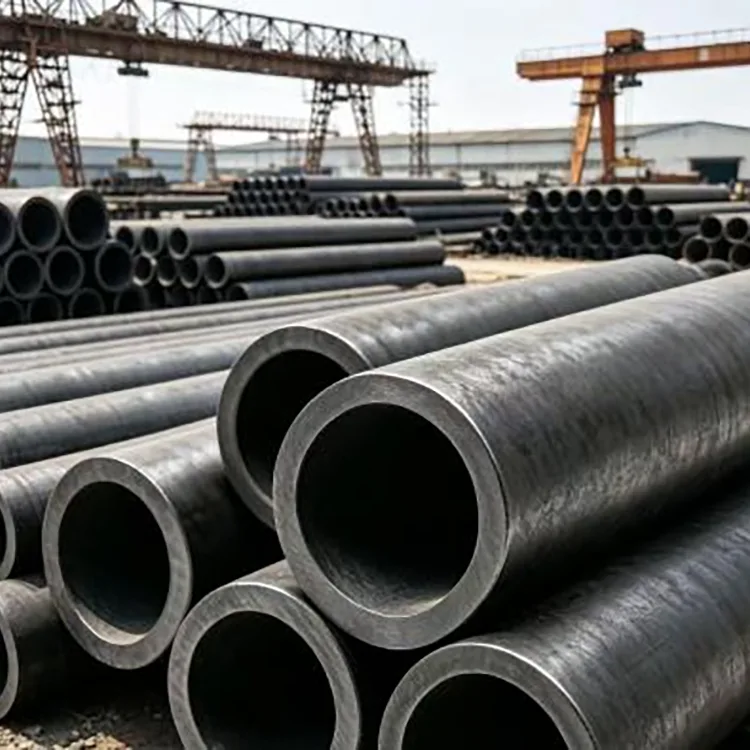

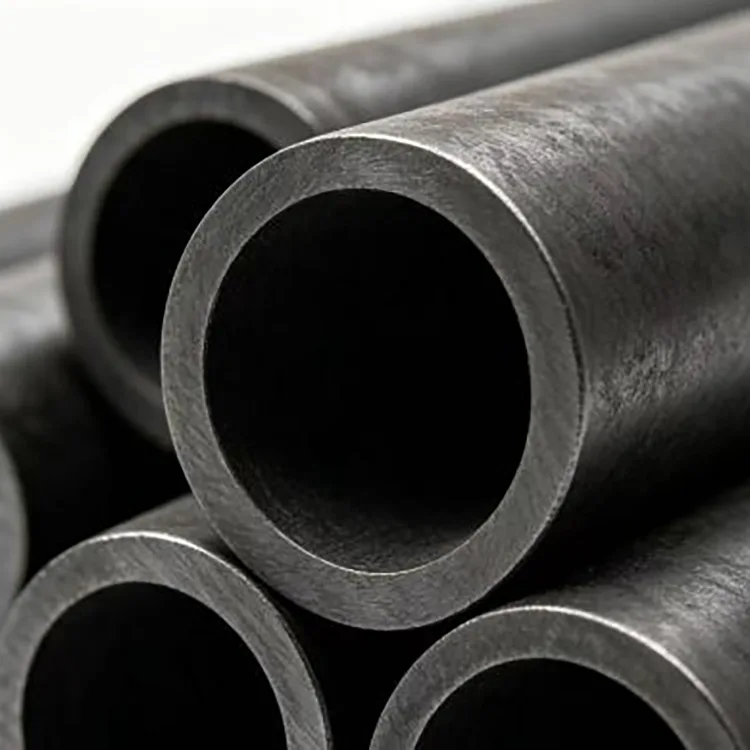

Wysokotemperaturowa rura bez szwu ze stali węglowej

Rurociągów wysokotemperaturowych nie można wybrać wyłącznie na podstawie rozmiaru rury. Temperatura robocza, ciśnienie, medium robocze, czas pracy i gatunek materiału wpływają na wydajność wymaganą od rury. Ta wysokotemperaturowa rura bez szwu ze stali węglowej jest przeznaczona do zastosowań wysokotemperaturowych i wysokociśnieniowych, gdzie zwykłe rury ze stali węglowej mogą nie zapewniać wystarczającej długoterminowej stabilności.

Rura produkowana jest w technologii produkcji rur stalowych bez szwu, dzięki czemu rura ma ciągłą strukturę bez wzdłużnego szwu spawalniczego. Kontrolowane ogrzewanie, przekłuwanie, walcowanie, wymiarowanie, chłodzenie i prostowanie pomagają utrzymać gęstą i jednolitą ściankę rury. Gotowa rura nadaje się do pary o wysokiej temperaturze, gorącej wody i płynów procesowych, a opcje przetwarzania są dostępne dla różnych wymagań instalacyjnych.

Wydajność w warunkach wysokiej temperatury

Długotrwała ekspozycja na ciepło może spowodować, że rury ze stali węglowej stracą stabilność wymiarową lub rozwiną się odkształcenia, jeśli materiał i warunki pracy nie zostaną odpowiednio dopasowane. Z tego powodu rura jest projektowana w oparciu o określone limity temperatury i ciśnienia, a nie traktowana jako rura bez szwu ogólnego przeznaczenia.

Odporność na pełzanie w wysokiej temperaturze

Przy ciągłej pracy w temperaturze 425°C rura została zaprojektowana tak, aby zachować stabilne wymiary i być odporna na odkształcenia plastyczne i rozszerzanie średnicy. Jest to szczególnie ważne w przypadku rurociągów, które przez długi okres eksploatacji pozostają w podwyższonych temperaturach.

Odporność na zmęczenie cieplne

Rurociągi przemysłowe mogą podlegać wielokrotnemu nagrzewaniu i chłodzeniu zamiast stałej temperatury. Rura została zaprojektowana tak, aby wytrzymać cykle termiczne i zmniejszyć ryzyko pękania związanego z powtarzającymi się zmianami temperatury.

Wydajność w wysokich temperaturach i ciśnieniach

Nominalne ciśnienie wysokotemperaturowe wynosi 10 MPa przy stałej temperaturze 425°C. W przypadku rzeczywistego projektu pojemność ciśnieniową należy mimo to sprawdzić pod kątem rozmiaru rury, grubości ścianki, gatunku materiału, temperatury projektowej i obowiązujących przepisów technicznych.

Jednolita struktura materiału

Zastosowanie kontrolowanych surowców ze stali węglowej i bezproblemowa produkcja pomagają zapewnić gęstą ściankę rury i stałą ciągłość materiału. Jest to ważne w zastosowaniach, w których zlokalizowane defekty mogą stać się problemem w przypadku utrzymującej się temperatury i ciśnienia.

Podstawowe specyfikacje techniczne

Wybór materiału i standardu

Właściwy materiał zależy od rzeczywistej temperatury roboczej i warunków pracy. Nie należy zastępować różnych gatunków tylko dlatego, że ich nominalne wymiary rur są takie same.

Do 350°C

W przypadku rurociągów pary średnio- i niskociśnieniowej, oleju przenoszącego ciepło i gorącej wody, w dostarczonym schemacie doboru preferowaną opcją jest rura stalowa bez szwu 20G zgodna z GB 3087.

Alternatywnie można zastosować ASTM A106 Gr.B.

GB/T 8163 20# należy traktować ostrożnie i jest on przeznaczony do niskociśnieniowych, niekrytycznych odgałęzień, a nie wymagających pracy w wysokich temperaturach.

350–425°C

W przypadku długotrwałej, ciągłej pracy parą o wysokiej temperaturze należy zastosować 20G zgodnie z GB 3087 lub ASTM A106 Gr.B zgodnie z projektem.

Dla tego zakresu temperatur dokumentacja materiałowa powinna zawierać wymagane właściwości mechaniczne w wysokich temperaturach oraz zapisy badań nieniszczących, jeśli zostało to określone w projekcie.

Zwykłego GB/T 8163 20# nie należy zastępować określonej rury wysokotemperaturowej po prostu w celu zmniejszenia kosztów zakupu.

425–450°C

W tym zakresie temperatur rury ze stali węglowej należy rozważać wyłącznie w przypadku zastosowań krótkotrwałych lub przerywanych.

Wymagana jest ocena pełzania, a okresy między przeglądami powinny zostać skrócone w przypadku tymczasowego stosowania stali węglowej. W formalnych projektach inżynieryjnych preferowana jest stal stopowa chromowo-molibdenowa.

Powyżej 450°C

Rury bez szwu ze stali węglowej nie należy stosować przy długotrwałej pracy w temperaturze powyżej 450°C.

W dostarczonych wskazówkach dotyczących wyboru zaleca się żaroodporną stal stopową, taką jak:

● 15CrMoG — do 510°C

● 12Cr1MoVG — do 570°C

Ostateczny wybór materiału powinien być zgodny z rzeczywistym projektem technicznym, warunkami eksploatacji i obowiązującymi normami.

Gdzie jest używany

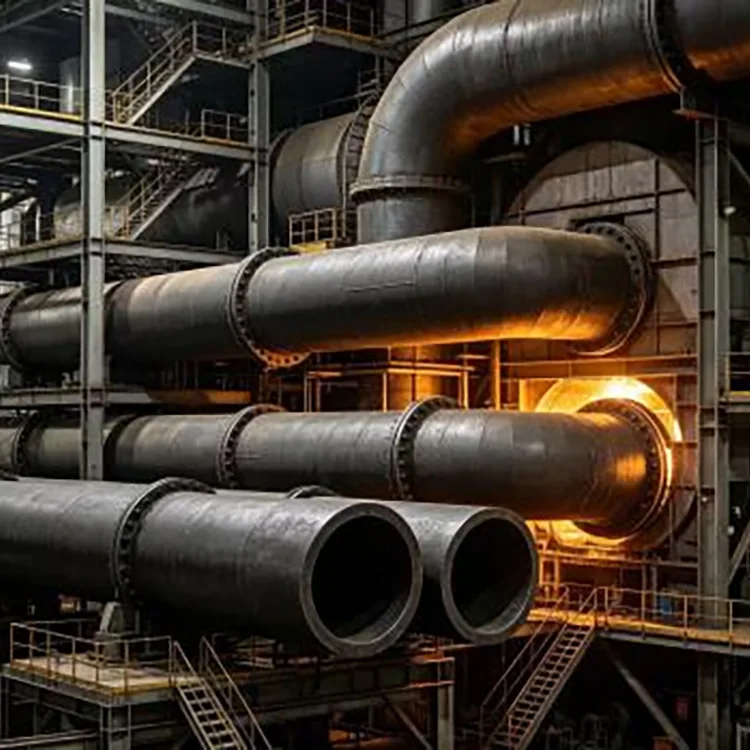

Rura ta stosowana jest głównie w instalacjach, w których temperatura i ciśnienie utrzymują się przez dłuższy czas.

Typowe zastosowania obejmują:

Wytwarzanie energii

Stosowany do rurociągów pomocniczych wokół kotłów elektrowni i innych urządzeń elektroenergetycznych, gdzie gorąca woda lub para transportowana jest w kontrolowanych warunkach pracy.

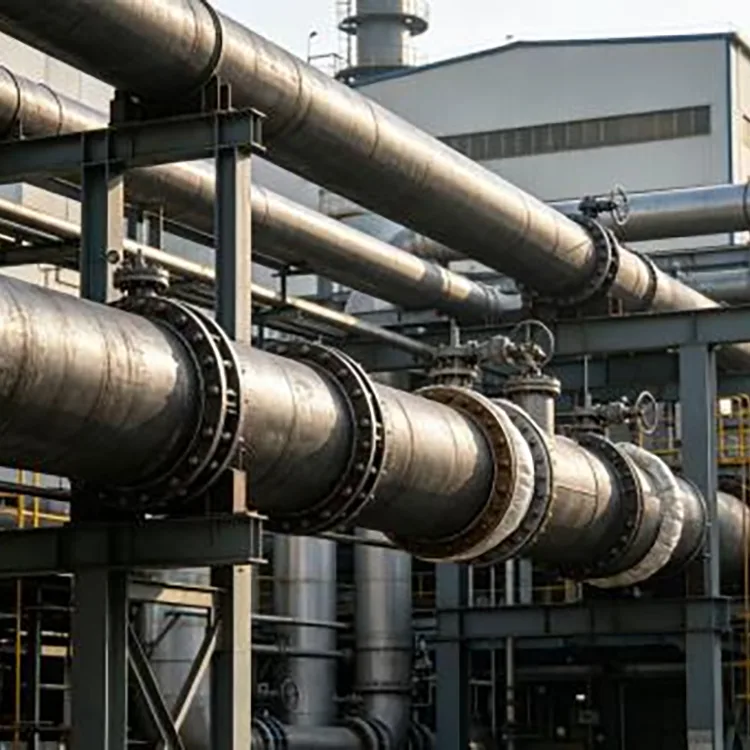

Przemysłowe rurociągi parowe

Nadaje się do przesyłu pary wysokotemperaturowej w zakładach przemysłowych, w tym w rurociągach pary technologicznej i rurociągach wsporczych.

Rurociągi procesu chemicznego

Stosowany do wysokotemperaturowych płynów procesowych, gdzie wybrany gatunek stali węglowej jest zgodny z temperaturą roboczą, ciśnieniem i medium.

Odzysk ciepła odpadowego

Stosowany w systemach odzyskiwania ciepła odpadowego, gdzie gorące płyny lub para muszą być przesyłane pomiędzy urządzeniami procesowymi.

Sprzęt do wymiany ciepła

Stosowany do rurociągów podłączonych do wysokotemperaturowych wymienników ciepła i powiązanych urządzeń cieplnych.

Zastosowania, w których nie należy go używać

Właściwy wybór to także wiedza, kiedy nie należy stosować danej rury.

Ten produkt nie jest zalecany dla:

● Silnie żrące media kwaśne lub zasadowe

● Długotrwała praca w temperaturze powyżej 450°C

● Warunki niskotemperaturowe/wysokie ciśnienie wymagające specjalnych gatunków rur niskotemperaturowych

W przypadku mediów specjalnych lub ekstremalnych temperatur należy ponownie ocenić materiał, zamiast narzucać rozwiązanie ze stali węglowej do nieodpowiedniego zastosowania.

Proces produkcyjny

W przypadku rur wysokotemperaturowych kontrola produkcji jest ściśle związana z ostatecznymi wymiarami i wydajnością mechaniczną. System dostaw Rongheng obejmuje produkcję i obróbkę rur stalowych bez szwu, przy czym kontrole jakości przeprowadzane są od materiału przychodzącego aż po kontrolę produktu gotowego.

Ogólna trasa produkcji obejmuje:

Kontrola surowców → Ogrzewanie → Przebijanie → Walcowanie → Zaklejanie → Chłodzenie → Prostowanie → Cięcie → Kontrola powierzchni → Badania nieniszczące, jeśli są wymagane → Kontrola końcowa → Pakowanie i wysyłka

Kontrola surowca

Przed produkcją przychodzące materiały stalowe są sprawdzane pod kątem wymaganego gatunku i specyfikacji zakupu. Dokumentacja materiałowa, skład chemiczny i właściwości mechaniczne podlegają przeglądowi zgodnie z wymaganiami zamówienia.

W przypadku określonych gatunków, takich jak 20G i ASTM A106 Gr.B, materiał musi odpowiadać obowiązującej normie i dokumentacji projektowej.

Ogrzewanie i przekłuwanie

Przygotowany kęs stalowy jest podgrzewany do wymaganej temperatury obróbki i przebijany w celu utworzenia początkowego pustego przekroju. Kontrola ogrzewania jest ważna, ponieważ nadmierne lub niewystarczające ogrzewanie może mieć wpływ na późniejsze formowanie i ostateczną strukturę rury.

Walcowanie i wymiarowanie

Pusta skorupa przechodzi przez etapy walcowania i wymiarowania, aby uzyskać wymaganą średnicę zewnętrzną i grubość ścianki.

Kontrola wymiarowa na tym etapie koncentruje się na:

● Średnica zewnętrzna

● Grubość ścianki

● Jednolitość ściany

● Długość rury

● Prostota

Chłodzenie i prostowanie

Po uformowaniu stosuje się kontrolowane chłodzenie i prostowanie w celu ustabilizowania wymiarów rury. Prostoliniowość jest sprawdzana przed przystąpieniem rury do końcowej obróbki.

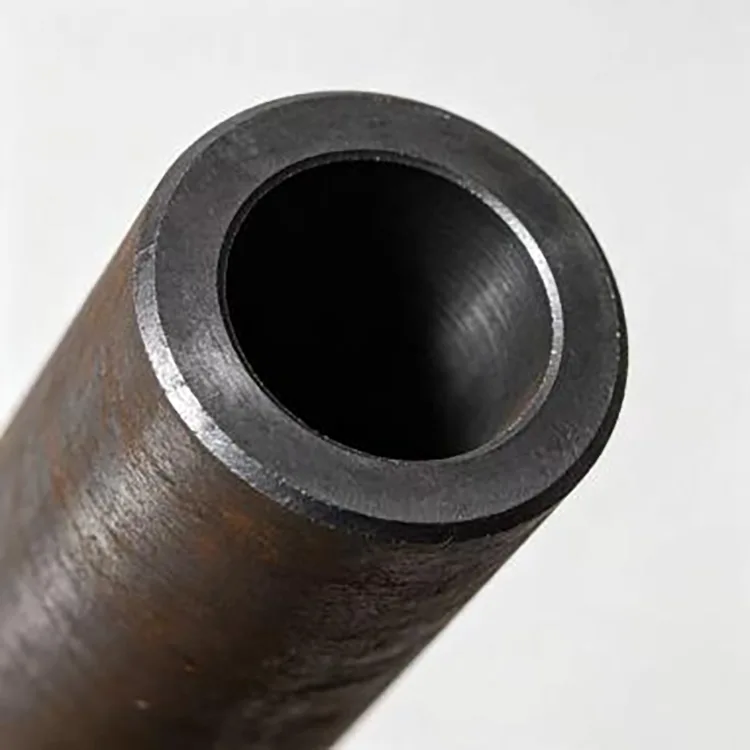

Cięcie i przygotowanie końcówek

Rura może być dostarczona w wymaganej długości. Cięcie na stałą długość, fazowanie końcówek rur i polerowanie ścian wewnętrznych możemy wykonać zgodnie z potwierdzoną specyfikacją zamówienia.

Fabryczna kontrola jakości

Rurociągi wysokotemperaturowe są często instalowane w systemach, w których wymiana uszkodzonej sekcji oznacza wyłączenie sprzętu. Z tego powodu kontrola jakości powinna obejmować więcej niż tylko kontrolę wyglądu i wymiarów.

Proces inspekcji Rongheng może obejmować:

Weryfikacja materiału

Gatunek stali, dokumentacja materiałowa oraz wymagane właściwości chemiczne i mechaniczne są sprawdzane ze specyfikacją zakupu.

Kontrola wymiarowa

Sprawdzana jest średnica zewnętrzna, grubość ścianki, długość i prostoliniowość, aby potwierdzić, że gotowa rura spełnia uzgodnione wymagania.

Kontrola powierzchni

Powierzchnię rury sprawdza się pod kątem widocznych defektów, nadmiernego utlenienia i innych warunków, które mogą mieć wpływ na późniejsze użytkowanie lub przetwarzanie.

Badania nieniszczące

Jeżeli wymaga tego zamówienie lub projekt inżynieryjny, można przeprowadzić badania nieniszczące w celu zidentyfikowania nieciągłości wewnętrznych, których nie można potwierdzić na podstawie oględzin.

Końcowa kontrola partii

Gotowe rury przed pakowaniem sprawdzane są według specyfikacji i partii produkcyjnej. Ilość, wymiary, oznaczenia i wymagane dokumenty kontroli są potwierdzane przed wysyłką.

Spójność partii dla zamówień projektowych

W przypadku projektów inżynierskich otrzymanie prawidłowej specyfikacji w pierwszej dostawie nie wystarczy. Jeśli projekt wymaga kilku partii, różnice między dostawami mogą powodować problemy podczas instalacji i odbioru na miejscu.

Rongheng organizuje produkcję i kontrolę zgodnie z wymaganiami potwierdzonego zamówienia. W przypadku powtarzających się zakupów pierwotny gatunek materiału, wymiary, wymagania dotyczące przetwarzania i warunki kontroli można wykorzystać jako odniesienie dla kolejnych partii.

Takie podejście jest szczególnie przydatne w przypadku projektów wymagających wielokrotnych dostaw rur o tej samej specyfikacji.

Przetwarzanie i dostawa niestandardowa

Różne miejsca instalacji wymagają różnych długości rur i warunków końcowych. Rongheng może zorganizować dalsze przetwarzanie w oparciu o potwierdzone rysunki lub specyfikacje.

Dostępne przetwarzanie obejmuje:

● Cięcie o stałej długości

● Fazowanie końcówek rur

● Polerowanie ścian wewnętrznych

● Inne uzgodnione wymagania dotyczące przetwarzania

W przypadku masowych zamówień inżynieryjnych kupujący powinni przed wyceną podać wymagany gatunek rury, rozmiar, grubość ścianki, długość, temperaturę roboczą, ciśnienie robocze, medium robocze i wymagania kontrolne.

Pozwala to na dopasowanie specyfikacji rur do rzeczywistego zastosowania, zamiast podawać wyłącznie średnicę i grubość ścianki.

Co kupujący powinni potwierdzić przed złożeniem zamówienia

W przypadku pracy w wysokich temperaturach przed zakupem należy potwierdzić następujące informacje:

Dostawa i dostawa

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. działa jako międzynarodowa platforma sprzedaży Tianjin Gefu Steel i współpracuje z zasobami produkcji stali w Daqiuzhuang w Tianjin, głównym obszarze produkcji i dystrybucji stali.

Zakres dostaw obejmuje rury stalowe bez szwu, rury stalowe spawane, rury ocynkowane, profile stalowe i produkty do montażu fotowoltaicznego. Dzięki temu firma może realizować zarówno zakupy standardowych rur stalowych, jak i zamówienia projektowe obejmujące określone materiały, wymiary, wymagania dotyczące przetwarzania i kontroli.

W przypadku zamówień masowych harmonogram produkcji potwierdzany jest zgodnie ze specyfikacją rury, ilością, wymaganiami technologicznymi i planem dostaw. Celem jest zapewnienie zgodności dostarczonej rury z zatwierdzoną specyfikacją zakupu od momentu produkcji aż do wysyłki.

Często zadawane pytania

P1: Jaka jest różnica między zwykłą rurą bez szwu ze stali węglowej a rurą bez szwu ze stali węglowej o wysokiej temperaturze?

Główna różnica nie polega po prostu na tym, czy rura jest bezszwowa. Długoterminowa praca w wysokiej temperaturze wymaga łącznego rozważenia gatunku materiału, standardu produkcyjnego, właściwości mechanicznych, temperatury roboczej i ciśnienia. Rury bez szwu ogólnego przeznaczenia nie należy automatycznie traktować jako nadającej się do ciągłej pracy w wysokiej temperaturze.

P2: Czy tej rury można używać do pary o temperaturze 400°C?

Tak, w dostarczonym schemacie doboru można uwzględnić 20G zgodnie z GB 3087 lub ASTM A106 Gr.B dla ciągłego zakresu wysokiej temperatury 350–425°C. Ostateczny wybór powinien również uwzględniać ciśnienie projektowe, grubość ścianki, czas eksploatacji i mające zastosowanie wymagania techniczne.

P3: Czy rura może wytrzymać ciśnienie 10 MPa w temperaturze 425°C?

Określone ciśnienie znamionowe w wysokiej temperaturze wynosi 10 MPa przy stałej temperaturze 425°C. Rzeczywisty projekt projektu powinien weryfikować wymagania dotyczące ciśnienia w odniesieniu do wymiarów rur, gatunku materiału, przepisów projektowych i warunków pracy.

P4: Czy możesz dostarczyć rury bez szwu o wysokiej temperaturze o stałej długości?

Tak. Istnieje możliwość docięcia na stałą długość zgodnie z potwierdzonym zamówieniem. W razie potrzeby można również zamówić fazowanie końców rur i polerowanie ścian wewnętrznych.

P5: Czy możesz dostarczyć dokumenty dotyczące badań nieniszczących i kontroli?

Tak. Dokumentację badań nieniszczących i kontroli można przygotować zgodnie z wymaganiami zamówienia i projektu. Kupujący powinni określić wymagany poziom kontroli przed rozpoczęciem produkcji.

P6: Jakie informacje powinienem podać w celu wyceny?

Najbardziej przydatne informacje to gatunek materiału, obowiązująca norma, średnica zewnętrzna, grubość ścianki, długość rury, temperatura robocza, ciśnienie robocze, medium robocze, ilość i wymagania kontrolne. Jeśli wymagane jest dodatkowe przetwarzanie, można również dostarczyć rysunki lub specyfikacje projektu.

P7: Czy ta rura nadaje się do temperatur powyżej 450°C?

Nie. Długotrwała praca w temperaturze powyżej 450°C wykracza poza zakres zalecany dla rur ze stali węglowej w tym schemacie doboru. Żaroodporną stal stopową, taką jak 15CrMoG lub 12Cr1MoVG, należy poddać ocenie pod kątem pracy w wyższych temperaturach.

P8: Jak należy instalować rurociągi wysokotemperaturowe?

System rurociągów wymaga wystarczającego naddatku na rozszerzalność cieplną. Należy wybrać kołnierze odporne na wysoką temperaturę i odpowiednie materiały uszczelniające, a zimne rury nie powinny być zmuszane do wyrównania podczas instalacji. Właściwy montaż pomaga kontrolować naprężenia termiczne, odkształcenia i wycieki podczas pracy.

P9: Jak długo rura może być używana w ciągłej pracy?

Dostarczona specyfikacja produktu podaje deklarowany okres użytkowania wynoszący ponad 8 lat przy ciągłej i bezawaryjnej pracy. Rzeczywista żywotność zależy od temperatury roboczej, ciśnienia, medium, warunków korozji, cykli termicznych, instalacji i konserwacji, dlatego przed określeniem oczekiwanej żywotności należy ocenić warunki projektu.

Dlaczego warto wybrać Rongheng do dostaw projektów?

W przypadku tego typu rur decyzje o zakupie opierają się zwykle nie tylko na cenie za tonę. Klasa materiału, temperatura znamionowa, grubość ścianki, wymagania kontrolne, przetwarzanie i spójność partii mają wpływ na to, czy rura może zostać zaakceptowana i prawidłowo zainstalowana.

Rongheng łączy zasoby produkcyjne stali w Tianjin z doświadczeniem w międzynarodowych dostawach projektów, obsługując standardowe specyfikacje, a także cięcie o stałej długości, fazowanie, polerowanie i inne potwierdzone wymagania dotyczące przetwarzania.

W przypadku projektu rurociągu wysokotemperaturowego kupujący mogą najpierw podać temperaturę roboczą, ciśnienie, medium i wymagany standard. Rongheng może następnie dopasować dostępną specyfikację rur do wymagań zakupowych i potwierdzić odpowiedni materiał, warunki kontroli i dostawy przed rozpoczęciem produkcji.
