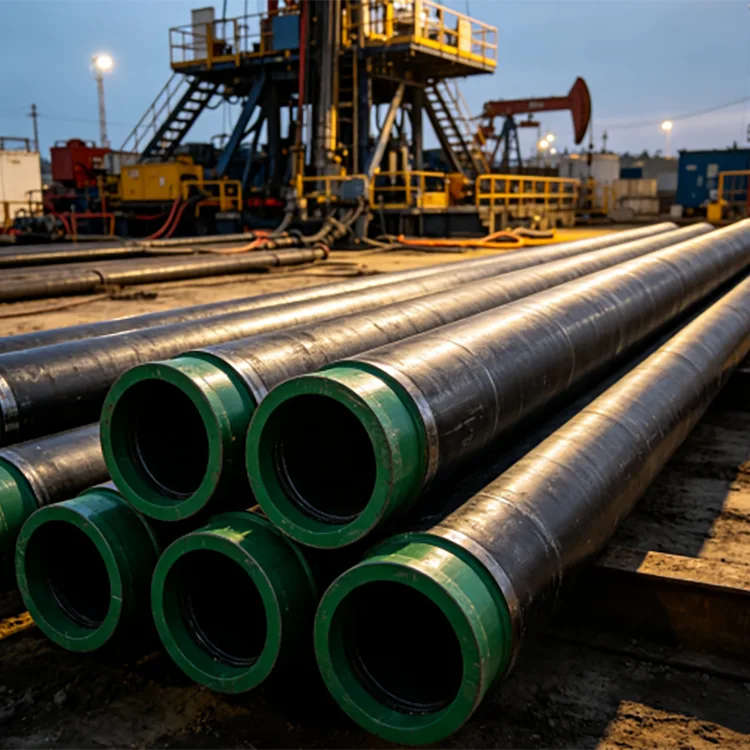

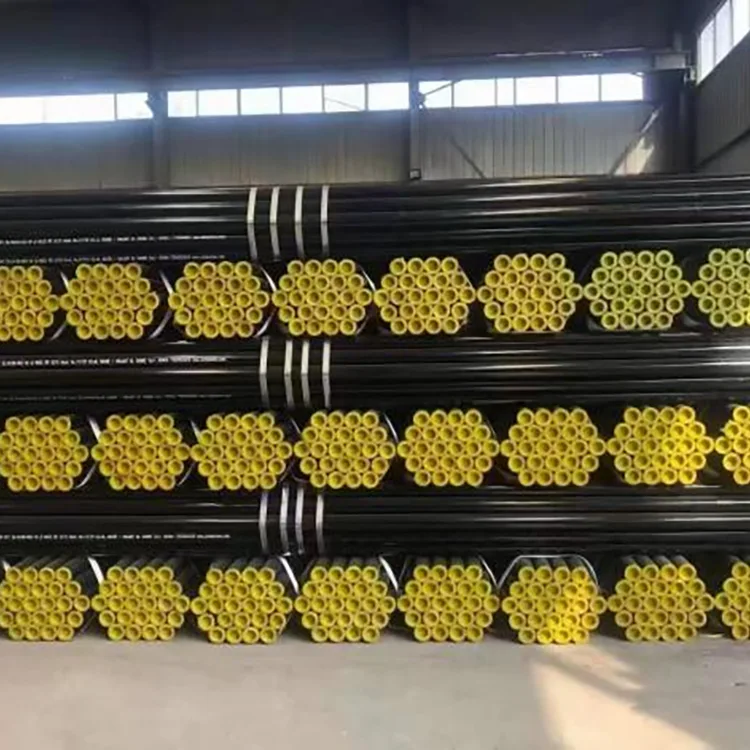

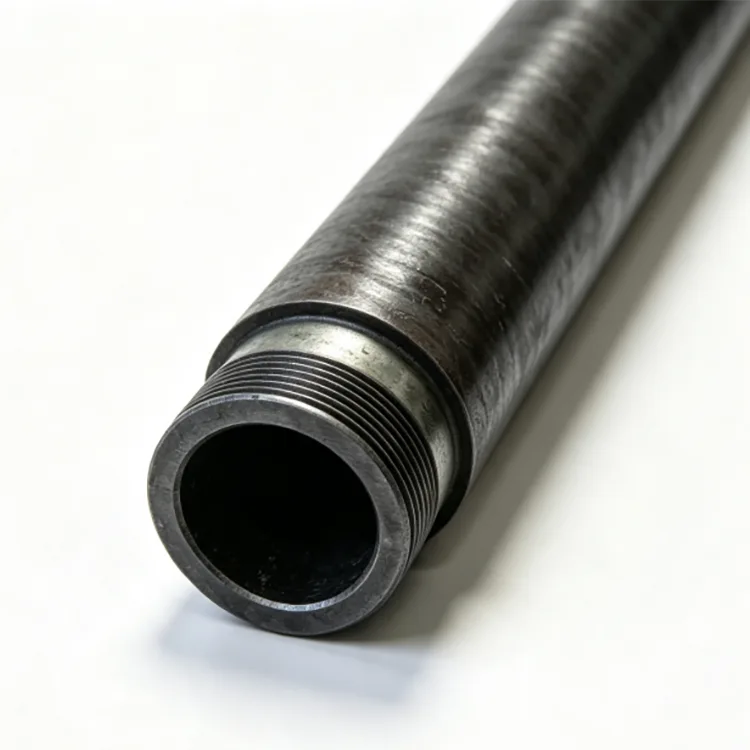

Bezszwowa rura osłonowa pola naftowego

Bezszwowa rura osłonowa pola naftowego jest instalowana w wierconym odwiercie, a następnie cementowana. W przeciwieństwie do rur, które zwykle umieszcza się wewnątrz obudowy w celu transportu wydobytych płynów, obudowa pozostaje częścią konstrukcji odwiertu i musi wytrzymywać obciążenia wynikające z ciśnienia formowania, cementowania, wiercenia i operacji produkcyjnych.

W przypadku zamówień na pola naftowe należy łącznie określić gatunek, średnicę zewnętrzną, grubość ścianki, połączenie, długość i wymagania kontrolne. Właściwości obudowy nie można oceniać wyłącznie na podstawie gatunku stali.

Normy i specyfikacje

API 5CT to główna międzynarodowa specyfikacja dotycząca rur i rur stosowanych w odwiertach naftowych i gazowych. Najnowsza edycja API 5CT jest 11. edycją, z dodatkiem opublikowanym w 2025 r.

W przypadku projektów chińskich GB/T 19830-2023 to aktualna norma krajowa dotycząca rur stalowych stosowanych jako osłony lub przewody rurowe w odwiertach naftowych i gazowych. Weszło w życie 1 marca 2024 r. i zastąpiło GB/T 19830-2017.

Rzeczywisty rozmiar obudowy i wydajność należy wybrać na podstawie programu odwiertu, projektu obudowy i obowiązującej normy, a nie wyłącznie na podstawie głębokości odwiertu.

Wybór gatunku stali

J55 i K55 są powszechnie stosowane w konwencjonalnych zastosowaniach obudowy, gdzie warunki w odwiercie nie wymagają gatunków o wyższej wytrzymałości. K55 zapewnia wyższą określoną granicę plastyczności niż J55 i można go wybrać, jeśli wymaga tego projekt.

N80 stosuje się tam, gdzie wymagana jest większa wytrzymałość w konwencjonalnych odwiertach słodkowodnych. N80 nie powinien być traktowany jako automatycznie odpowiedni do trudnych warunków.

L80 jest szeroko stosowany tam, gdzie wymagane są kontrolowana twardość i wymagania dotyczące kwaśnej obsługi. Dokładny stopień L80 i wymagania kwalifikacyjne należy potwierdzić w specyfikacji zakupu.

P110 zapewnia wyższą wytrzymałość w przypadku wymagających projektów obudów, w tym głębszych lub obciążonych odwiertów, gdzie projekt wymaga wyższej wytrzymałości.

Q125 jest używany do zastosowań w osłonach o wysokiej wytrzymałości. Nie jest to po prostu substytut P110 w każdej studni; należy jeszcze sprawdzić zapadnięcie się, pęknięcie, obciążenie osiowe, temperaturę i wydajność połączenia.

Bezszwowa rura osłonowa na polu naftowym Wybór rozpoczyna się od projektu odwiertu

Praktyczna kolejność wyboru osłonki to:

Głębokość studni i obciążenie → ciśnienie formowania → warunki korozji → rozmiar obudowy → grubość ścianki → gatunek stali → typ połączenia → długość i wymagania kontrolne.

Głębsza studnia nie wymaga automatycznie najwyższej jakości stali. Należy sprawdzić ciąg okładzinowy pod kątem zapadania się, rozrywania i obciążeń osiowych w rzeczywistych warunkach wiercenia, cementowania i produkcji.

Wybór korozji i uszkodzeń

W przypadku odwiertów zawierających H₂S przy wyborze materiału należy zwrócić szczególną uwagę na odporność na pękanie naprężeniowe siarczkowe i kontrolę twardości. Nie należy ulepszać ani zastępować standardowego gatunku o wysokiej wytrzymałości bez sprawdzenia jego przydatności do określonego środowiska pracy.

W przypadku CO₂, chlorków i innych warunków korozyjnych wybór może wymagać stopów odpornych na korozję lub innych środków oprócz konwencjonalnych gatunków osłon. Rzeczywista temperatura, ciśnienie, skład płynu i skład chemiczny wody powinny być zawarte w specyfikacji technicznej.

Połączenia gwintowe

Połączenie jest częścią systemu rur osłonowych bez szwu firmy Oilfield, a nie tylko opcją wykończenia końcowego.

STC jest powszechnie kojarzony z zastosowaniami z krótkimi gwintami i złączami, gdzie warunki odwiertu i konstrukcja pozwalają na konwencjonalne połączenie.

LTC zapewnia dłuższe połączenie gwintowe i jest stosowany w szerszym zakresie konwencjonalnych zastosowań w obudowach.

BTC wykorzystuje profil gwintu wzmacniającego i jest szeroko stosowany tam, gdzie wymagana jest większa obciążalność połączenia.

W przypadku odwiertów poziomych, odwiertów gazowych pod wysokim ciśnieniem, odwiertów o dużej wyporności i innych wymagających zastosowań można zastosować połączenia premium w celu poprawy uszczelnienia i wydajności mechanicznej. VAM, FOX i inne zastrzeżone połączenia powinny być dostarczane wyłącznie zgodnie z projektem połączenia określonym przez klienta lub wymaganiami licencyjnymi.

Wybór długości

Obudowa jest powszechnie dostarczana w długościach z zakresu API:

Dokładne wymagania dotyczące zakresu i długości powinny być zgodne z obowiązującymi tabelami API 5CT i specyfikacją zakupu. Długie złącza mogą zmniejszać liczbę połączeń w ciągu osłonowym, ale należy również wziąć pod uwagę wymagania dotyczące transportu i obsługi.

Typowe zastosowania na polach naftowych

Obudowa powierzchniowa i pośrednia

Służy do podparcia górnego odwiertu, izolowania formacji i stanowienia podbudowy pod kolejne odcinki wierceń.

Obudowa produkcyjna

Instalowany w okresie międzyprodukcyjnym i używany jako część ostatecznej konstrukcji odwiertu.

Studnie głębokie i wysokociśnieniowe

Tam, gdzie większe są obciążenia związane z zapadaniem się, rozrywaniem i obciążeniami osiowymi, można wybrać gatunki o wyższej wytrzymałości i odpowiednią grubość ścianek.

Studnie poziome i łupkowe

Oprócz konwencjonalnej konstrukcji obudowy przy wyborze obudowy należy wziąć pod uwagę zginanie, moment obrotowy, opór, wydajność połączenia i obciążenia powodujące pękanie hydrauliczne.

Produkcja i kontrola

Obudowa bezszwowa produkowana jest z kęsów stalowych poprzez walcowanie na gorąco lub przebijanie, a następnie obróbkę wykańczającą, kontrolę wymiarową i obróbkę gwintu zgodnie z określoną normą.

Kontrola może obejmować skład chemiczny, właściwości rozciągające, twardość, jeśli ma to zastosowanie, kontrolę wymiarów, kontrolę dryfu, badania hydrostatyczne i badania nieniszczące zgodnie z wymaganiami obowiązującej specyfikacji i zamówienia.

Wymiary gwintów i sprawdziany są również ważne, ponieważ wydajność połączenia zależy od dokładnej obróbki, pomiaru i dopasowania sprzęgła.

Dostawa i przetwarzanie

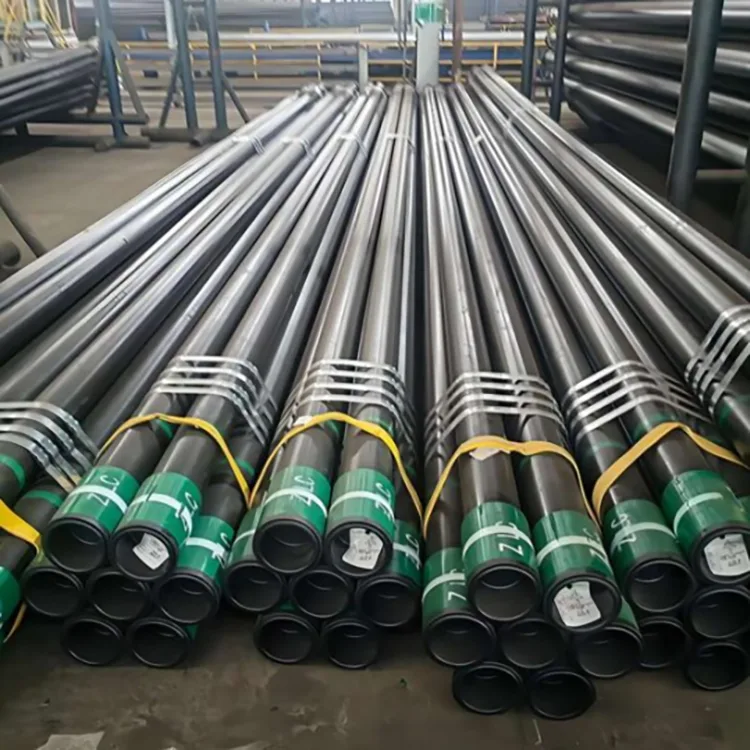

Możemy dostarczyć obudowę w zależności od wymaganego gatunku stali, średnicy zewnętrznej, grubości ścianki, rodzaju gwintu i długości. Produkty gwintowane i łączone można przygotować zgodnie z określonym połączeniem.

W przypadku zamówień eksportowych osłonki mogą być łączone i pakowane do transportu kontenerowego lub luzem, z zabezpieczeniem gwintu i zabezpieczeniem końcowym, jeśli jest to wymagane.

Zamówienia projektowe mogą również obejmować dokumenty kontrolne i ustalenia dotyczące kontroli stron trzecich, takich jak SGS, BV lub TÜV, zgodnie z wymaganiami klienta.

Często zadawane pytania

P1: Czy cała obudowa pola naftowego jest bezszwowa?

Nie. API 5CT obejmuje zarówno produkty z osłonami bezszwowymi, jak i zgrzewanymi elektrycznie. Jeżeli projekt wyraźnie wymaga bezszwowej obudowy, specyfikacja zakupu powinna wyraźnie określać rodzaj produkcji.

P2: Jakiego standardu powinienem użyć w przypadku rur osłonowych bez szwu na polach naftowych?

API 5CT jest szeroko stosowany w międzynarodowych projektach naftowych i gazowych. W przypadku projektów zgodnych z chińskimi normami krajowymi, GB/T 19830-2023 jest aktualną normą obejmującą rury stalowe do osłon lub rurek.

P3: Jak wybrać J55, N80, L80, P110 lub Q125?

Wybór zależy od obciążenia konstrukcyjnego obudowy i środowiska pracy. J55 i K55 są wspólne dla konwencjonalnych zastosowań; N80 i P110 zapewniają wyższą wytrzymałość; L80 jest powszechnie określany, gdy mają zastosowanie wymagania dotyczące usług kwaśnych; Q125 jest używany do zastosowań o wyższej wytrzymałości. Ostateczny wybór powinien opierać się na projekcie odwiertu i obowiązującej specyfikacji.

P4: Czy N80 lub P110 można stosować w studniach kwaśnych?

Nie wybieraj osłonki do usługi H₂S wyłącznie na podstawie wytrzymałości. Przydatność do zastosowań kwasowych zależy od gatunku, twardości, stanu materiału i wymagań środowiskowych. Osłonkę należy dobrać zgodnie z obowiązującymi wymogami obsługi kwasoodpornej.

P5: Jaka jest różnica między obudową, rurą i rurą wiertniczą?

Obudowa jest instalowana i cementowana w celu podparcia i izolacji odwiertu. Wewnątrz obudowy umieszczone są rurki służące do przenoszenia wytwarzanych płynów. Rura wiertnicza jest używana podczas wiercenia i jest usuwana po operacji wiercenia.

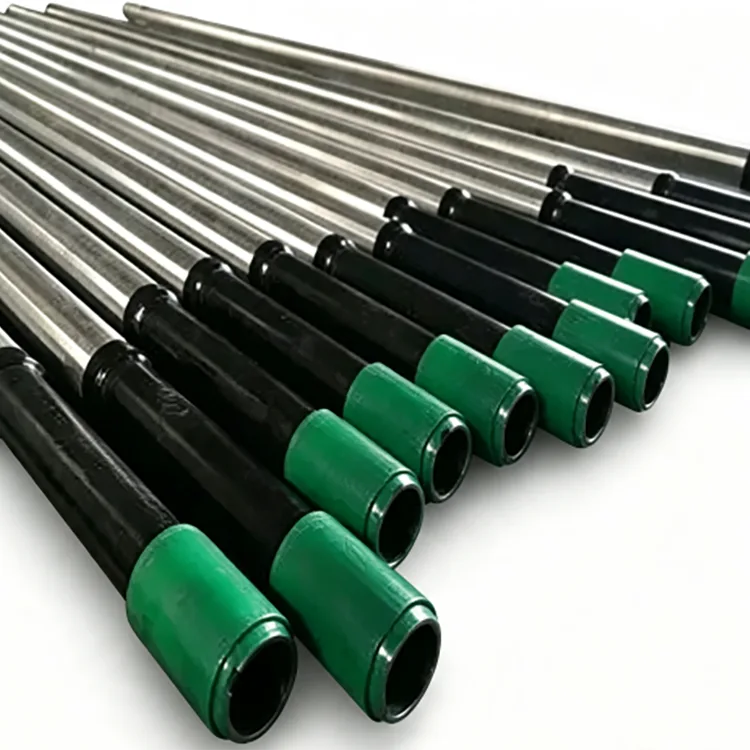

P6: Czy możesz dostarczyć obudowę z gwintami i złączami?

Tak. Obudowa może być dostarczona z określonymi typami gwintów API lub przyłączami premium określonymi w projekcie, wraz ze złączkami, osłonami gwintów i wymaganą dokumentacją kontrolną.
