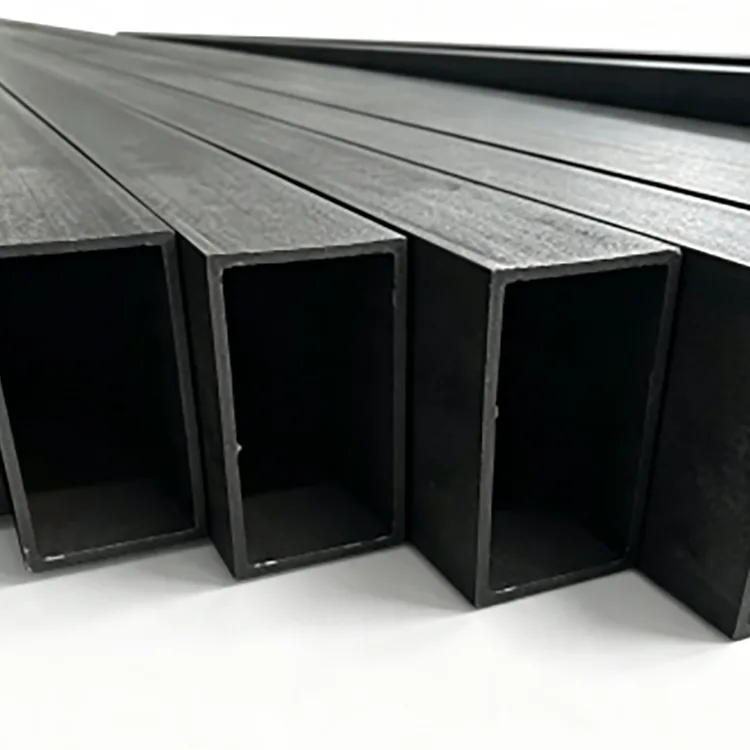

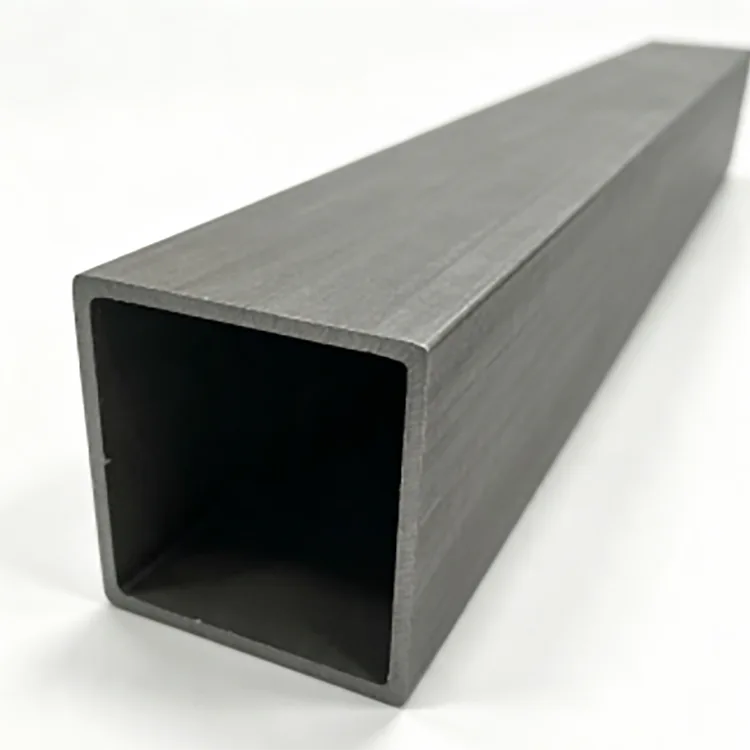

Precyzyjna stalowa rura kątowa

Precyzyjna stalowa rura kątowa została opracowana do zastosowań, w których geometria konwencjonalnej rury kwadratowej lub prostokątnej nie jest wystarczająco dokładna do końcowego montażu.

Zamiast wyraźnie zaokrąglonego narożnika, przekrój jest uformowany w celu utworzenia określonego profilu narożnego 90°. Ułatwia to wyrównywanie sąsiadujących sekcji, utrzymywanie prostych linii wizualnych i kontrolowanie gotowych wymiarów wyprodukowanych ram.

Rura jest produkowana ze stali węglowej Q235B lub Q355B poprzez progresywne formowanie na zimno, spawanie wysoką częstotliwością, wymiarowanie, prostowanie i precyzyjne cięcie. Proces produkcyjny koncentruje się na geometrii narożników, spójności grubości ścianek, prostoliniowości i kontroli wymiarów, a nie po prostu na wytwarzaniu standardowego przekroju pustego.

W przypadku wewnętrznych ram konstrukcyjnych, podstaw wyposażenia, konstrukcji ekspozycyjnych, stojaków, ścianek działowych i dekoracyjnych konstrukcji stalowych profil ten może zmniejszyć ilość dopasowań i korekt powierzchni wymaganych podczas produkcji.

Dane techniczne

Dlaczego profil narożny 90° ma znaczenie

Konwencjonalny kształtownik pusty ma zwykle zaokrąglony narożnik zewnętrzny powstały podczas formowania. Promień ten jest akceptowalny w wielu zastosowaniach konstrukcyjnych, ale może stać się niewygodny, gdy dwa elementy muszą się blisko spotkać lub gdy sam narożnik pozostaje widoczny po wykończeniu.

Profil kątowy przeznaczony jest do zastosowań, w których geometria narożników wpływa na obróbkę.

Lepsze dopasowanie stawów

Zdefiniowany profil narożny ułatwia ustawienie rury na innym prostym odcinku. W przypadku ram, ścianek działowych, konstrukcji wyposażenia i architektonicznych konstrukcji stalowych lepsze wyrównanie może zmniejszyć potrzebę nadmiernego szlifowania lub wypełniania.

Spójne wymiary

Grubość ścianki i wymiary przekroju są kontrolowane podczas formowania i wymiarowania. Spójna geometria jest szczególnie ważna, gdy rura jest poddawana obróbce za pomocą automatycznego sprzętu do cięcia, wiercenia, spawania lub montażu.

Czystszy wygląd

W przypadku odsłoniętych ram stalowych i konstrukcji dekoracyjnych proste krawędzie i kontrolowane narożniki tworzą czystsze linie wizualne po malowaniu lub malowaniu proszkowym.

Nadaje się do wtórnego przetwarzania

Czarna stalowa powierzchnia jest dostarczana bez powłoki ocynkowanej, dzięki czemu nadaje się do projektów wymagających własnego malowania, malowania proszkowego, wypalania lub innej obróbki powierzchni.

Proces produkcyjny

Proces produkcji opiera się na kontroli wymiarów, a nie na zwykłym formowaniu stali w pusty profil.

1. Wybór i przygotowanie zwojów stali

Stal Q235B lub Q355B dobiera się w zależności od wymaganej klasy wytrzymałości i zastosowania. Przychodzący materiał jest sprawdzany przed formowaniem, aby zmniejszyć różnice w grubości i właściwościach mechanicznych pomiędzy partiami produkcyjnymi.

2. Przygotowanie i poziomowanie listwy

Taśma stalowa jest wypoziomowana i przygotowana do formowania ciągłego. Prawidłowy stan taśmy jest ważny, ponieważ odkształcenie szczątkowe może później wpłynąć na dokładność i prostotę narożników.

3. Progresywne formowanie na zimno

Taśma przechodzi przez wiele etapów formowania, zamiast nadawać jej ostateczny kształt w jednej operacji.

Sekwencja formowania stopniowo rozwija przekrój kwadratowy lub prostokątny, kontrolując geometrię narożnika. Jest to kluczowy etap osiągnięcia określonego profilu prostokątnego.

4. Spawanie wysokiej częstotliwości

Po połączeniu krawędzi taśmy następuje zgrzewanie indukcyjne o wysokiej częstotliwości, aby utworzyć szew wzdłużny.

Warunki spawania są kontrolowane w zależności od grubości materiału i szybkości produkcji. Jakość spoiny jest ważna, ponieważ nadmierne doprowadzenie ciepła, niewystarczające stopienie lub złe przygotowanie krawędzi mogą mieć wpływ na gotową rurę.

5. Rozmiarowanie i prostowanie

Po spawaniu rura przechodzi przez urządzenia do wymiarowania i prostowania, aby kontrolować jej ostateczne wymiary i ogólną prostotę.

Ten etap jest szczególnie ważny w przypadku precyzyjnej produkcji, ponieważ nawet prawidłowo uformowany przekrój może powodować problemy montażowe, jeśli wykończona rura ma nadmierne odchylenie na swojej długości.

6. Precyzyjne cięcie i obróbka końcowa

Gotową rurę tniemy na standardowe długości 6 m lub niestandardowe długości od 3 do 12 m.

Precyzyjne cięcie, fazowanie, gratowanie, fazowanie i wiercenie można zorganizować zgodnie z wymaganiami produkcyjnymi.

7. Kontrola i pakowanie

Gotowe rury są sprawdzane pod kątem wymiarów, grubości ścianki, geometrii narożników, prostoliniowości, stanu spoin, jakości powierzchni i dokładności cięcia przed pakowaniem.

Metodę pakowania dobiera się w zależności od rozmiaru tuby, ilości zamówienia, sposobu transportu i warunków rozładunku klienta.

Fabryczna kontrola jakości

W przypadku precyzyjnych profili zamkniętych kontrola wymiarowa jest równie ważna jak podstawowy gatunek stali.

Podczas produkcji kontrola jakości koncentruje się na punktach, które mogą bezpośrednio wpływać na produkcję:

● Weryfikacja materiału: gatunek Q235B lub Q355B jest sprawdzany pod kątem wymagań zamówienia.

● Grubość ścianki: Rzeczywista grubość jest monitorowana w celu zachowania określonej tolerancji ±0,1 mm.

● Wymiary przekroju: Wymiary zewnętrzne są sprawdzane po wymiarowaniu, a nie polegają wyłącznie na ustawieniach maszyny formującej.

● Geometria narożnika: Sprawdzany jest profil 90° i pionowość narożnika w celu wykrycia odchyleń formowania.

● Prostoliniowość: Gotowe długości są sprawdzane pod kątem zagięć lub zniekształceń, które mogłyby mieć wpływ na montaż ramy.

● Stan spoiny: Wzdłużna spoina o wysokiej częstotliwości jest monitorowana pod kątem widocznych defektów i konsystencji formowania.

● Jakość końcowa: Obcięte końce są sprawdzane po cięciu, fazowaniu lub gratowaniu.

● Spójność partii: Próbki produkcyjne są porównywane w całej partii, aby zmniejszyć różnice wymiarowe pomiędzy wiązkami.

W przypadku projektów o bardziej rygorystycznych wymaganiach dotyczących kontroli, można zorganizować zapisy kontroli wymiarowej i kontroli strony trzeciej zgodnie ze specyfikacją zamówienia.

Q235B czy Q355B: który wybrać?

Gatunek materiału należy wybrać w zależności od rzeczywistego obciążenia konstrukcyjnego, a nie po prostu wybierać wyższy gatunek.

W przypadku konstrukcji nośnych ostateczny wybór materiału powinien być zgodny z obliczeniami konstrukcyjnymi, przepisami projektowymi, metodą połączenia i wymaganym współczynnikiem bezpieczeństwa.

Główne zastosowania

Konstrukcje stalowe wewnętrzne

Stosowany do wewnętrznych ram antresoli, ścianek działowych, konstrukcji wsporczych sufitów, konstrukcji wystawowych i innych konstrukcji stalowych, gdzie ważna jest dokładność wymiarowa i wygląd.

Ramy urządzeń i maszyn

Kontrolowana geometria przekroju jest przydatna w przypadku ram urządzeń automatyki, podstaw maszyn, wsporników przenośników, konstrukcji przyrządów i gotowych obudów sprzętu.

Konstrukcje stalowe architektoniczne i dekoracyjne

Nadaje się do wnętrz hotelowych, sal wystawowych, przestrzeni komercyjnych, elementów schodów, ram dekoracyjnych i architektonicznych konstrukcji stalowych wymagających czystych prostych linii.

Regały magazynowe i platformy przemysłowe

Sekcje Q235B lub Q355B można dobierać w zależności od wymagań obciążeniowych dla regałów magazynowych, stacji roboczych, platform przemysłowych i konstrukcji wsporczych sprzętu.

Wykonanie niestandardowe

Niestandardowe wymiary, stałe długości, otwory, skosy, fazowania i inne operacje obróbki mogą być dostarczone podczas łączenia rury z gotowym zespołem.

Precyzyjna stalowa rura kątowa vs konwencjonalna sekcja pusta

Główną zaletą nie jest to, że rura zastępuje każdy konwencjonalny kształtownik pusty. Chodzi o to, że bardziej kontrolowany profil narożny i wymiarowy może być przydatny, gdy dokładność wykonania i wygląd wykończenia stanowią część wymagań projektu.

Powierzchnia ze stali czarnej i wykończenie wtórne

Standardowy produkt dostarczany jest w postaci czarnej, niepowlekanej stali.

Ta konfiguracja jest często wybierana, gdy klient planuje przeprowadzić obróbkę powierzchni po wytworzeniu. W zależności od projektu dostępne procesy wykończeniowe mogą obejmować:

● Malarstwo

● Malowanie proszkowe

● Zakończenie pieczenia

● Cynkowanie

● Inne określone zabiegi antykorozyjne

Przed malowaniem powierzchnię należy odpowiednio oczyścić i przygotować zgodnie z wybranym systemem powłokowym. W przypadku projektów narażonych na działanie wilgoci, warunków atmosferycznych, mgły solnej lub środowisk korozyjnych należy wybrać odpowiedni system ochrony przed korozją, zamiast stosować nieobrobioną stal czarną.

Przetwarzanie niestandardowe

Rura może być dostarczona zgodnie z wymaganiami producenta, a nie tylko w standardowych długościach 6 m.

Dostępne opcje obejmują:

● Cięcie o stałej długości od 3 do 12 m

● Precyzyjne cięcie

● Fazowanie

● Gratowanie

● Fazowanie

● Wstępne nawiercenie

● Ponowne powlekanie lub cynkowanie

● Niestandardowe wymiary przekroju

● Dostosowana grubość ścianki

● Specjalna obróbka zgodnie z rysunkami

Do wyceny kupujący powinni podać wymagany rozmiar przekroju, grubość ścianki, gatunek materiału, ilość, długość, obróbkę powierzchni oraz wszelkie rysunki dotyczące obróbki.

Informacje o zamówieniach i dostawach

W przypadku zamówień inżynieryjnych i produkcyjnych najważniejszymi specyfikacjami, które należy potwierdzić przed zakupem, są nie tylko wymiary zewnętrzne.

Kupujący powinien określić:

1. Rozmiar przekroju: wymiary kwadratowe lub prostokątne.

2. Grubość ściany: wymagana grubość i tolerancja.

3. Gatunek stali: Q235B lub Q355B.

4.Długość: standardowa 6 m lub stała długość od 3 do 12 m.

5.Wymagania dotyczące narożników: wymagana geometria i tolerancja 90°.

6. Powierzchnia: stal czarna lub wtórna obróbka powierzchni.

7. Obróbka: cięcie, wiercenie, fazowanie, fazowanie lub gratowanie.

8.Inspekcja: standardowa inspekcja fabryczna lub dodatkowa inspekcja strony trzeciej.

W przypadku powtarzających się projektów utrzymanie tego samego gatunku materiału, wymiarów przekroju, grubości ścianki, metody przetwarzania i wymagań kontrolnych pomaga zachować spójność pomiędzy partiami.

Dlaczego warto kupić precyzyjną stalową rurę kątową firmy Rongheng?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. obsługuje międzynarodową platformę sprzedaży wspieraną przez Tianjin Gefu Steel, integrującą zasoby produkcji stali z dostawami eksportowymi.

Siedziba firmy znajduje się w strefie przemysłowej Daqiuzhuang w Tianjin, jednym z głównych obszarów produkcji stali w Chinach. Asortyment produktów obejmuje rury stalowe, kształtowniki zamknięte, profile stalowe, produkty ocynkowane i produkty do montażu fotowoltaicznego.

W przypadku projektów masowych Rongheng obsługuje niestandardowe wymiary, dostawy o stałej długości, przetwarzanie wtórne, wymagania OEM/ODM i kontrolę opartą na projekcie. Roczna produkcja i wielkość sprzedaży stali grupy przekracza 1,3 miliona ton, co wspiera zamówienia w zakresie kontenerów i materiałów masowych.

W przypadku większych zamówień harmonogram produkcji i dostawy są zwykle ustalane zgodnie ze specyfikacją, ilością, wymaganiami przetwarzania i warunkami kontroli.

Często zadawane pytania

Pytanie 1. Jaka jest różnica między precyzyjną stalową rurą kątową a konwencjonalną rurą kwadratową?

Główną różnicą jest geometria narożników i wymagania dotyczące kontroli wymiarów. Konwencjonalne rury kwadratowe mają zwykle zaokrąglone rogi, podczas gdy ten produkt ma bardziej zdefiniowany profil narożny 90° do zastosowań, w których ważne jest wyrównanie i wygląd połączeń.

Pytanie 2. Czy rura jest bezszwowa?

Nie. Jest to spawany kształtownik zamknięty, wytwarzany metodą progresywnego formowania na zimno, a następnie spawania wysoką częstotliwością. Dlatego nie należy go opisywać jako rury bez szwu.

Pytanie 3. Czy czarną rurę stalową można pomalować lub pomalować proszkowo?

Tak. Niepowlekaną powierzchnię ze stali czarnej można przygotować do malowania, malowania proszkowego, wypalania lub innej określonej obróbki powierzchni. Przed nałożeniem powłoki wymagane jest dokładne oczyszczenie i przygotowanie powierzchni.

Pytanie 4. Czy czarna stal rdzewieje podczas przechowywania?

Tak. Nieobrobiona stal węglowa może utleniać się pod wpływem wilgoci. Zaleca się przechowywanie w suchych pomieszczeniach, a przed obróbką powierzchniową rury należy chronić przed deszczem, kondensacją i długotrwałą wilgocią.

Pytanie 5. Czy powinienem wybrać Q235B czy Q355B?

Q235B nadaje się do wielu konwencjonalnych ram wewnętrznych, konstrukcji wyposażenia i zastosowań dekoracyjnych. Q355B należy wziąć pod uwagę, gdy projekt konstrukcyjny wymaga większej wytrzymałości materiału lub gdy zastosowanie wiąże się z większymi obciążeniami.

Pytanie 6. Jakie długości możesz dostarczyć?

Standardowa długość wynosi 6 m. Istnieje możliwość wykonania niestandardowych długości stałych od 3 do 12 m zgodnie z wymaganiami zamówienia.

Pytanie 7. Czy można ciąć, wiercić, fazować lub fazować rurę przed dostawą?

Tak. Precyzyjne cięcie, wiercenie, fazowanie, gratowanie i fazowanie można zorganizować zgodnie z rysunkami lub wymaganiami przetwarzania.

Pytanie 8. Jakie informacje są potrzebne do wyceny?

Proszę podać wymiary przekroju, grubość ścianki, gatunek materiału, ilość, wymaganą długość, obróbkę powierzchni i wszelkie dodatkowe wymagania dotyczące obróbki. Rysunki zalecane są do obróbki niestandardowej.

Pytanie 9. Czy ten produkt nadaje się do zastosowań zewnętrznych?

Nie zaleca się stosowania standardowej wersji ze stali czarnej w przypadku długotrwałego narażenia na zewnątrz bez zabezpieczenia antykorozyjnego. W środowiskach zewnętrznych, wilgotnych, przybrzeżnych lub korozyjnych należy rozważyć zastosowanie stali ocynkowanej lub zabezpieczonej w inny sposób.

Pytanie 10. Czy możesz dostarczyć niestandardowe rozmiary?

Tak. Oprócz podanych zakresów rur kwadratowych i prostokątnych, można omówić niestandardowe wymiary, grubości ścian, długości, obróbkę i obróbkę powierzchni zgodnie z wymaganiami projektu.
