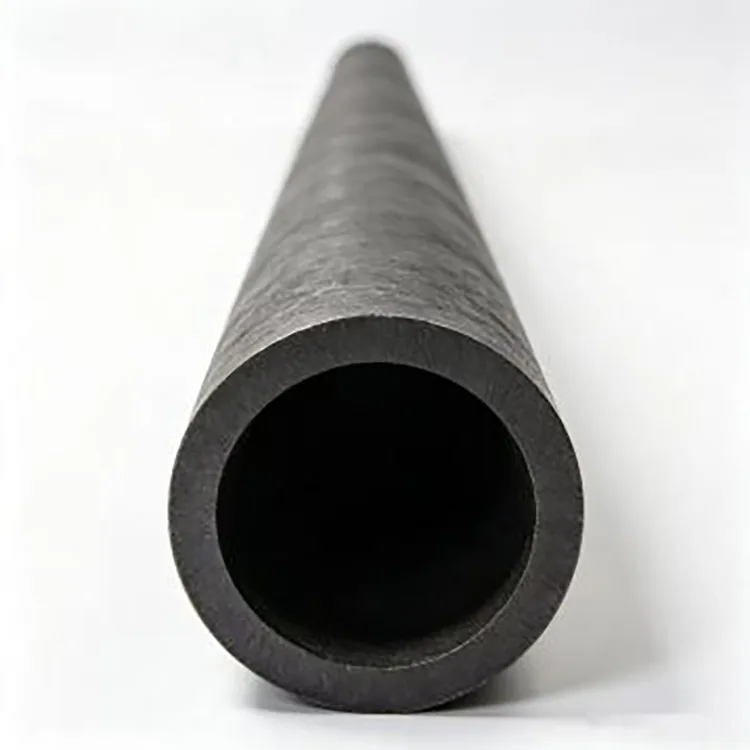

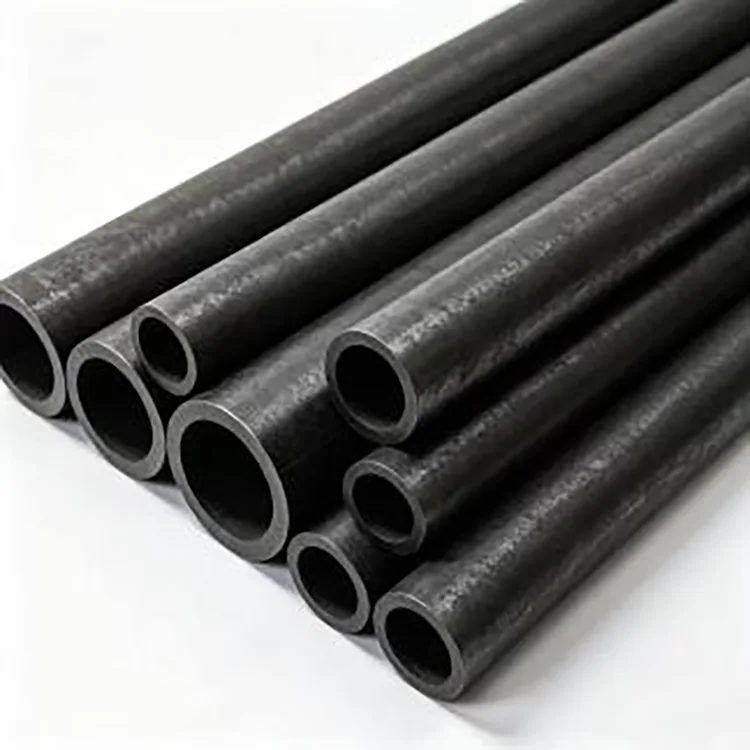

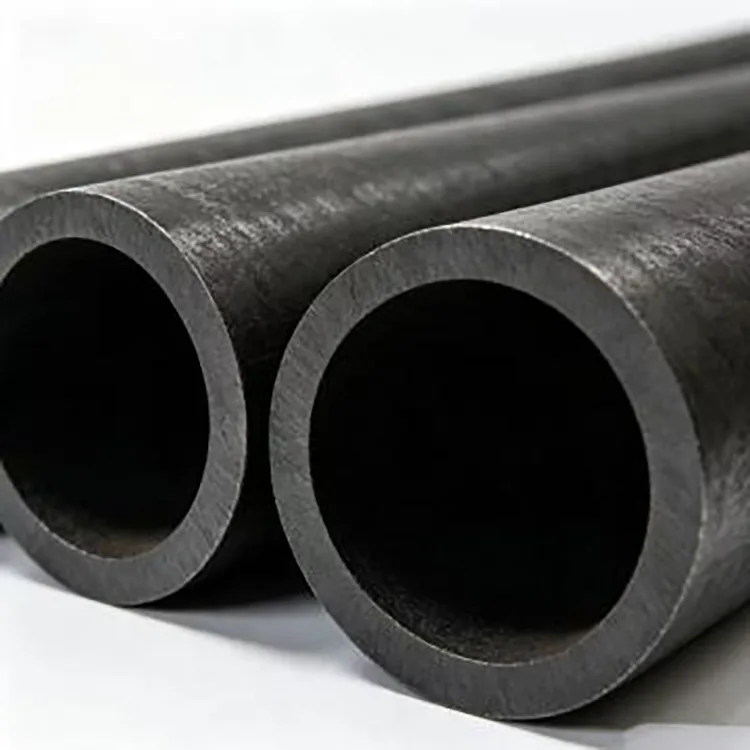

Bezszwowa rura kotła

Bezszwowe rury kotłowe są stosowane w elementach przenoszących wodę, parę lub inne gorące media pod wpływem ciepła i ciśnienia. Dlatego gatunek materiału, grubość ścianki, tolerancja wymiarowa i wymagania kontrolne muszą odpowiadać rzeczywistej konstrukcji kotła. Z tego powodu rurę kotłową należy wybrać zgodnie z określoną normą kotła, a nie po prostu zastąpić ją zwykłą rurą stalową bez szwu.

Normy i stopnie

Dostarczamy rury kotłowe według wymaganej normy i zastosowania.

GB/T 3087-2022 to aktualna chińska norma dotycząca bezszwowych rur stalowych do kotłów nisko- i średniociśnieniowych, natomiast GB/T 5310-2023 to aktualna norma dotycząca bezszwowych rur stalowych do kotłów wysokociśnieniowych.

GB/T 8162-2018 obejmuje rury bez szwu do celów konstrukcyjnych, a GB/T 8163-2018 obejmuje rury stalowe bez szwu do transportu cieczy. Są to standardy produktów różniące się od standardów dedykowanych rur kotłowych i nie należy ich traktować jako bezpośrednich substytutów, jeżeli projekt kotła określa GB/T 3087 lub GB/T 5310.

Główne dane techniczne

Niestandardowe grubości ścianek, długości specjalne i rury grubościenne można omówić zgodnie z wyposażeniem kotła i rysunkami projektowymi.

Wybór materiału

20G jest szeroko stosowany w konwencjonalnych zastosowaniach kotłów, w których projektowa temperatura i ciśnienie mieszczą się w mających zastosowanie wymaganiach gatunku i normy.

15CrMoG to gatunek rur kotłowych ze stopu Cr-Mo stosowany do pracy w wyższych temperaturach i pod wyższym ciśnieniem, w tym w urządzeniach do wytwarzania energii cieplnej i wymiennikach ciepła.

12Cr1MoVG to kolejny gatunek rur kotłowych ze stopu stosowany w zastosowaniach wysokotemperaturowych i wysokociśnieniowych, gdzie ważne jest pełzanie i wydajność w wysokiej temperaturze.

Właściwy gatunek należy określić na podstawie temperatury roboczej, ciśnienia, elementu kotła, kodu projektowego i wymaganej żywotności, a nie domyślnie wybierać najdroższy materiał.

Produkcja i kontrola

Bezszwowe rury kotłowe produkowane są poprzez bezszwowe walcowanie na gorąco lub ciągnienie na zimno. Trasa produkcyjna jest wybierana zgodnie z wymaganą średnicą, grubością ścianki, dokładnością wymiarową i klasą materiału.

W przypadku zastosowań kotłowych kontrola może obejmować skład chemiczny, właściwości rozciągające, badania udarności, jeśli jest to wymagane, badania hydrostatyczne i badania nieniszczące zgodnie z obowiązującą normą i wymaganiami zakupu. Kontrola powierzchni służy również do identyfikacji defektów, takich jak pęknięcia, zakładki, szwy i inne niedoskonałości, które mogą mieć wpływ na obsługę.

Zastosowania rur kotłowych

Kotły przemysłowe i grzewcze

Stosowany do rur ścian wodnych, rur ekonomizerów, elementów związanych z przegrzewaczami, zespołów rur konwekcyjnych i innych części kotłów przenoszących ciśnienie.

Elektrownie cieplne

Stosowany w przegrzewaczach, przegrzewaczach, ekonomizerach i rurociągach pary wysokotemperaturowej, z gatunkami stopów dobranymi pod kątem wymaganych warunków pracy.

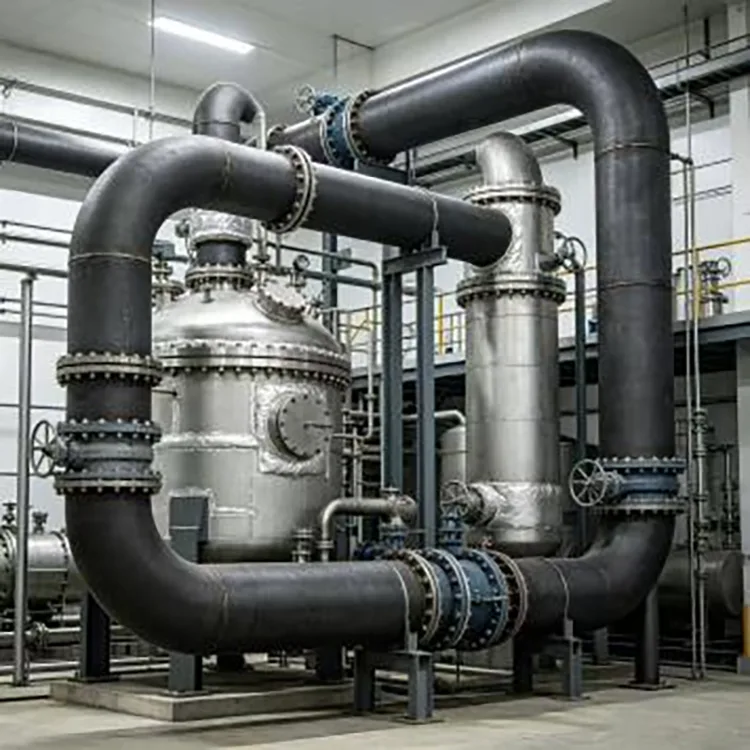

Sprzęt chemiczny i wymiany ciepła

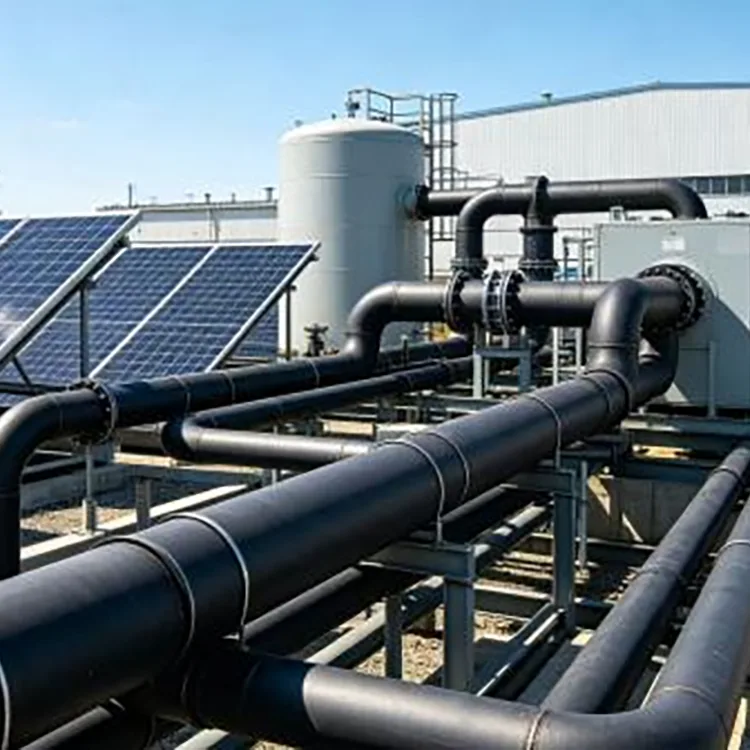

Stosowany w wysokotemperaturowych wymiennikach ciepła, procesowych urządzeniach grzewczych i powiązanych rurociągach przenoszących ciśnienie, gdzie określona norma wymaga kotłów lub rur żaroodpornych.

Sprzęt specjalny

Stosowany również w kotłach lokomotyw, urządzeniach grzewczych, urządzeniach ciśnieniowych i innych systemach cieplnych wymagających dedykowanych specyfikacji rur kotłowych.

Przetwarzanie i pakowanie

Dostępne procesy obejmują cięcie o stałej długości, cięcie o dowolnej długości, planowanie końcówek, fazowanie, usuwanie rdzy, olejowanie i malowanie ochronne zgodnie z wymaganiami projektu.

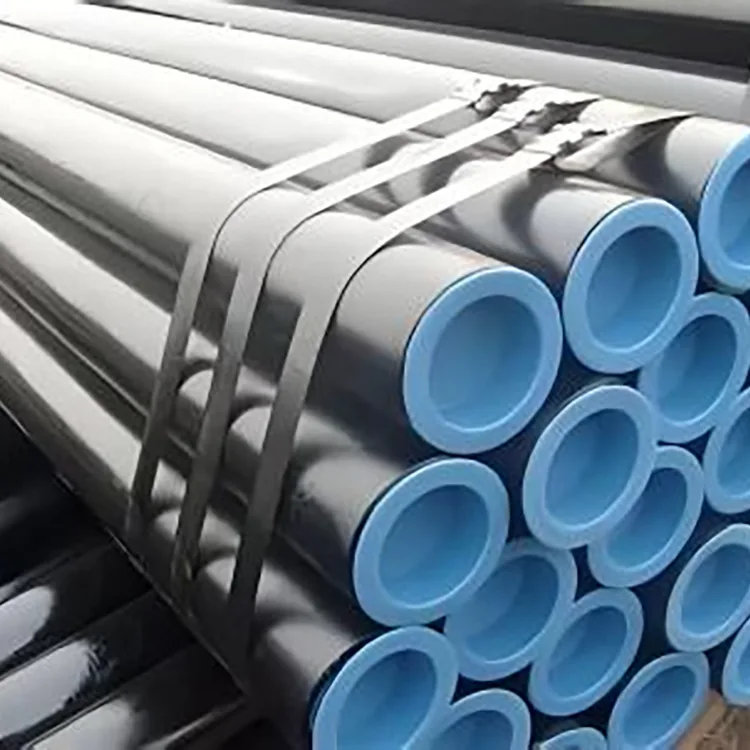

W przypadku zamówień eksportowych rury mogą być wiązane i zabezpieczone przed wilgocią i rdzą podczas transportu morskiego. Szczegóły opakowania można dostosować w zależności od załadunku kontenera, okresu przechowywania i warunków przeznaczenia.

Dlaczego warto wybrać nas

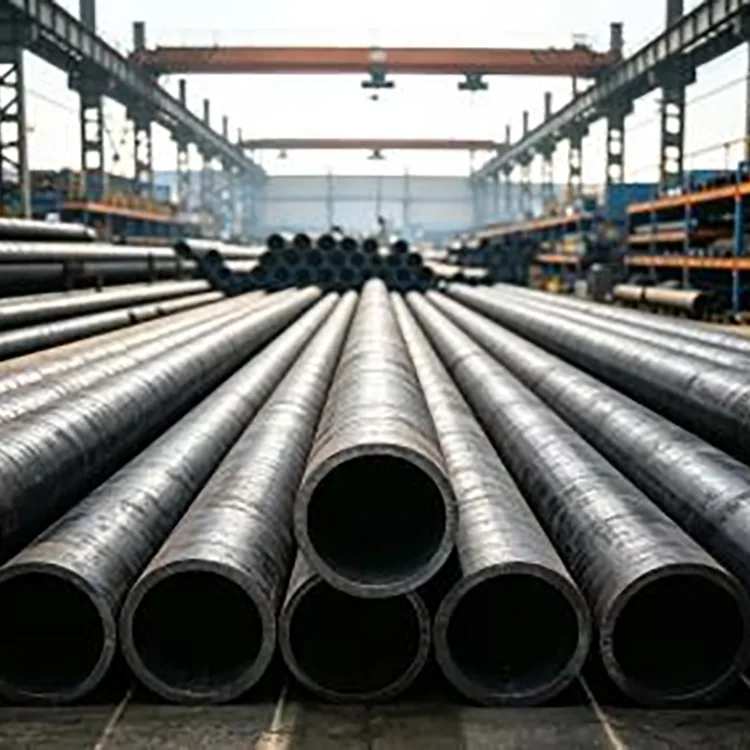

Nasz łańcuch dostaw, zlokalizowany w obszarze produkcji stali w Daqiuzhuang, obejmuje rury stalowe bez szwu, produkty ze stali węglowej i powiązaną obróbkę stali. Możemy zorganizować standardowe rozmiary z dostępnych zapasów, a także produkcję na podstawie projektu dla specjalnych wymiarów, materiałów i ilości.

W przypadku projektów kotłów masowych możemy koordynować wybór materiału, cięcie, kontrolę, pakowanie i wysyłkę zgodnie ze specyfikacją zakupu. Jeśli wymaga tego projekt, można również zorganizować kontrolę strony trzeciej, takiej jak SGS, BV lub TÜV.

Często zadawane pytania

P1: Jaka jest główna różnica między bezszwową rurą kotłową a zwykłą rurą stalową bez szwu?

Główną różnicą jest obowiązująca norma produktu, wymagania materiałowe, wymagania produkcyjne i wymagania kontrolne. Rura kotłowa jest przeznaczona do obsługi kotłów i urządzeń cieplnych, natomiast rura konstrukcyjna GB/T 8162 i rura do transportu cieczy GB/T 8163 są przeznaczone do różnych zastosowań. Wybór powinien być zgodny z projektem urządzenia i obowiązującą normą.

P2: Jak wybrać pomiędzy 20G, 15CrMoG i 12Cr1MoVG?

Wybór zależy głównie od temperatury, ciśnienia, elementu kotła i wymaganego standardu materiałowego. 20G jest powszechnie stosowane w konwencjonalnych kotłach, natomiast 15CrMoG i 12Cr1MoVG są stosowane w zastosowaniach wymagających wyższych temperatur i wyższych ciśnień. Ocena końcowa powinna zostać potwierdzona w odniesieniu do projektu i standardu urządzenia.

P3: Jaka jest różnica między GB/T 3087 a GB/T 5310?

GB/T 3087 dotyczy rur bez szwu stosowanych w kotłach nisko- i średniociśnieniowych. GB/T 5310 dotyczy rur bez szwu stosowanych w kotłach wysokociśnieniowych i obejmuje bardziej rygorystyczne wymagania dotyczące odpowiednich materiałów i warunków pracy.

P4: Czy rury kotłowe można przetwarzać na zamówienie?

Tak. Możemy zapewnić cięcie o stałej długości, długości niestandardowe, przygotowanie końcówek, fazowanie, obróbkę powierzchni i pakowanie dostosowane do projektu zgodnie ze specyfikacją zakupu i rysunkami.
