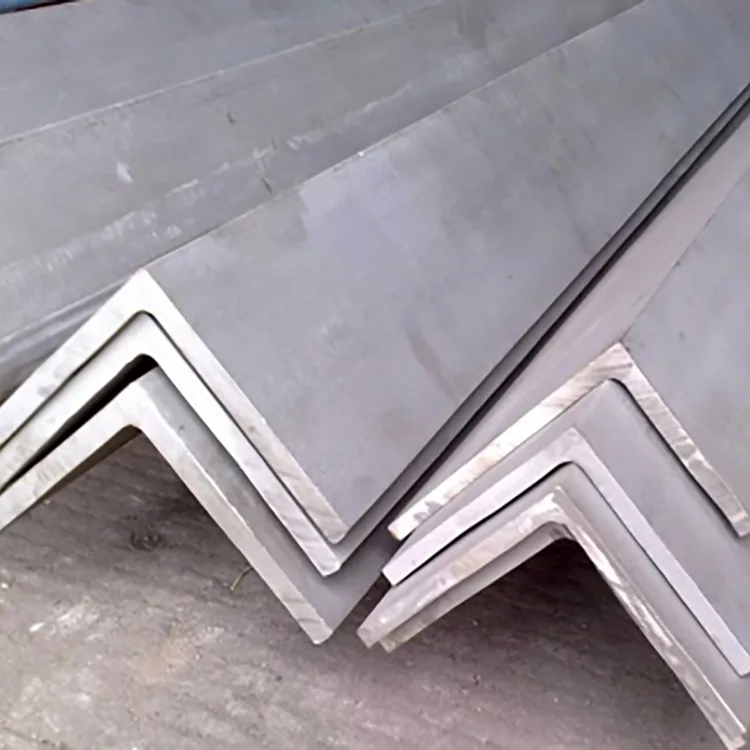

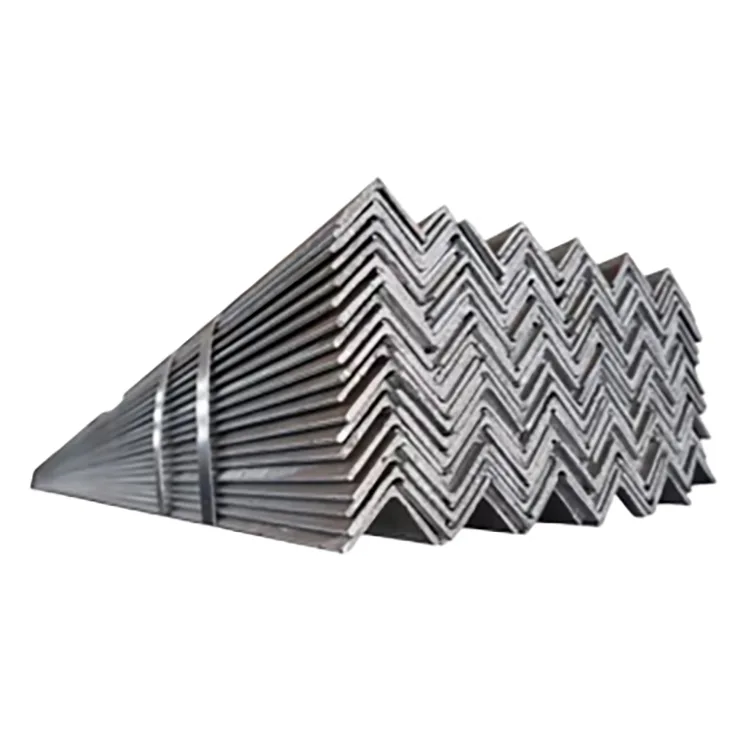

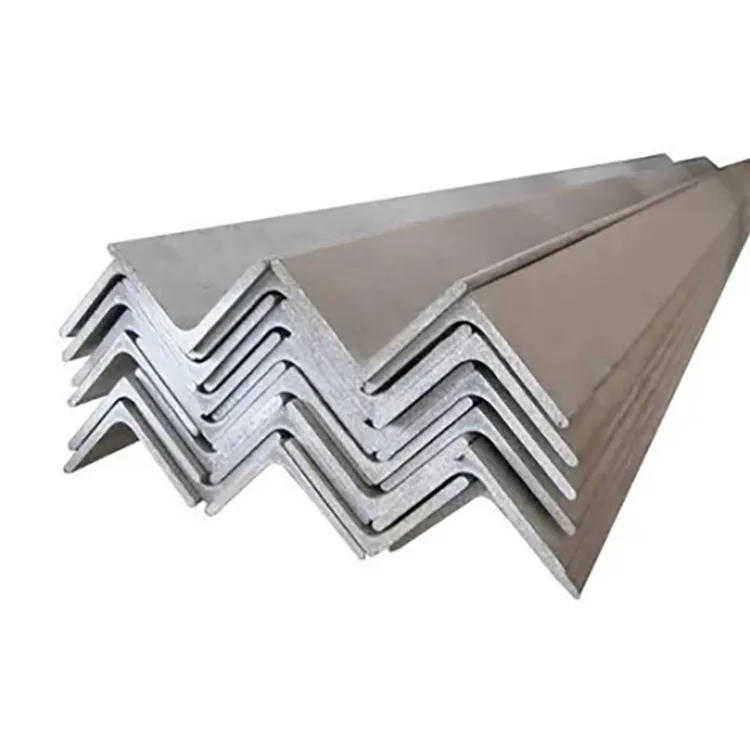

Kąt stalowy ocynkowany ogniowo jest wykonany z kątownika konstrukcyjnego ze stali węglowej walcowanej na gorąco i pokryty cynkiem po uformowaniu przekroju i wymaganej obróbce. Jest dostępny w wersji o równych i nierównych kątach, z gatunkami stali Q235B i Q355B.
Kąt równy ma dwie nogi o tej samej szerokości. Nierówny kąt ma różne szerokości ramion do zastosowań, w których połączenie lub układ obciążenia wymaga różnych wymiarów łożysk.
| Produkt | Kątownik ze stali ocynkowanej ogniowo |
| Materiał bazowy | Q235B, Q355B |
| Profil | Kąt równy / Kąt nierówny |
| Wspólny rozmiar | 20 × 20 mm–200 × 200 mm |
| Grubość | 2,0–20 mm |
| Długość standardowa | 6 m / 9 m / 12 m |
| Długość niestandardowa | Możliwość cięcia na stałą długość |
| Powłoka cynkowa | Zwykle 60–120 μm |
| Wyższa powłoka | 150–200 μm |
| Powierzchnia | Cynkowane ogniowo, kolor srebrnoszary |
| Przetwarzanie | Cięcie, wykrawanie, wiercenie, gięcie, fazowanie, szlifowanie i inne uzgodnione prace produkcyjne |
| Odniesienie do stali konstrukcyjnej | GB/T 706 |
| Odniesienie do cynkowania | GB/T 13912-2020 |
| Wytrzymałość na rozciąganie | Około 375–500 MPa, w zależności od gatunku i specyfikacji |
Jeśli wymaga tego projekt, można określić normy ASTM, EN lub inne standardy rynku docelowego.
Q235Bjest powszechnie stosowany do ram nośnych, poręczy, podpór sprzętu, konstrukcji magazynowych i ogólnej produkcji stali.
Q355Bzapewnia wyższą wytrzymałość materiału w zastosowaniach z większymi obciążeniami, większymi rozpiętościami lub bardziej wymagającymi wymaganiami konstrukcyjnymi.
Gatunek stali należy dobrać wraz z wielkością kątownika, grubością, rozpiętością, obciążeniem i projektem połączenia.
Stal kątowa jest poddawana obróbce i przygotowywaniu powierzchni przed zanurzeniem w stopionym cynku w temperaturze około 450–460°C.
Sekwencja produkcyjna:
Stal walcowana na gorąco → kontrola przychodząca → prostowanie → cięcie / produkcja → odtłuszczanie → trawienie → płukanie → topienie → suszenie → cynkowanie ogniowe → chłodzenie → pasywacja → końcowe prostowanie i wymiarowanie → kontrola powłoki cynkowej → kontrola końcowa → pakowanie.
Trawienie usuwa rdzę i zgorzelinę walcowniczą, dzięki czemu powłoka cynkowa może prawidłowo uformować się na powierzchni stali.
| Środowisko | Kierunek powłoki |
| Normalna ekspozycja na zewnątrz | 60–120 μm |
| Wilgotne środowisko zewnętrzne | Można określić zwiększoną powłokę |
| Ekspozycja na sól przybrzeżną | Można określić 150–200 μm |
| Korozja chemiczna lub silna | Wymagania dotyczące powłoki specyficzne dla projektu |
Wymaganie dotyczące powłoki powinno zostać określone w zamówieniu zamiast określać jedynie „cynkowanie ogniowe”. Na przykład:Q355B / 100 × 100 × 8 mm / 12 m / cynkowanie ogniowe / 150–200 μm.
| Aplikacja | Typowe zastosowanie |
| Systemy fotowoltaiczne | Elementy wsporcze, stężenia, ramy mocujące i konstrukcje pomocnicze |

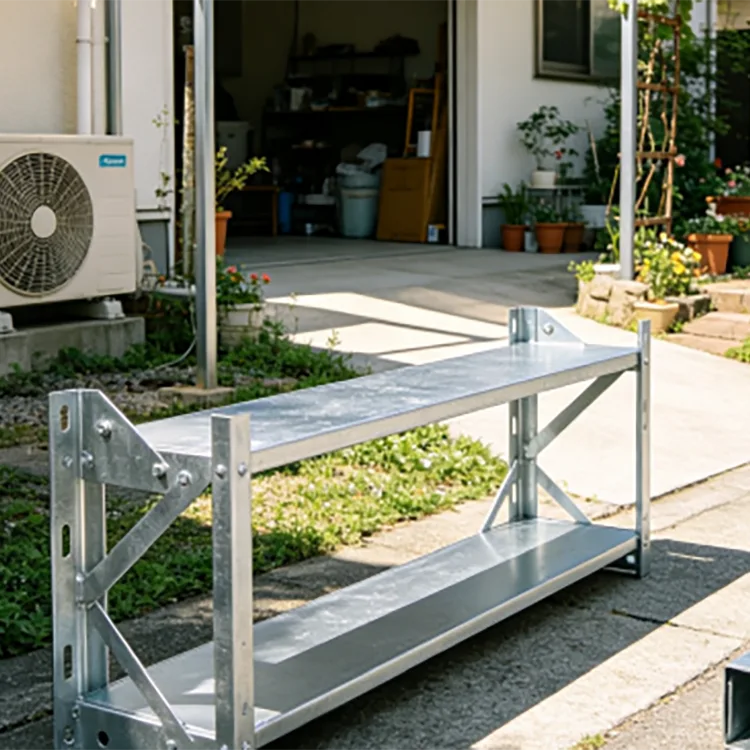

| Infrastruktura miejska | Poręcze, wsporniki ogrodzeń i zewnętrzne konstrukcje stalowe |
| Ściany osłonowe | Wsporniki, elementy nośne i elementy łączące |

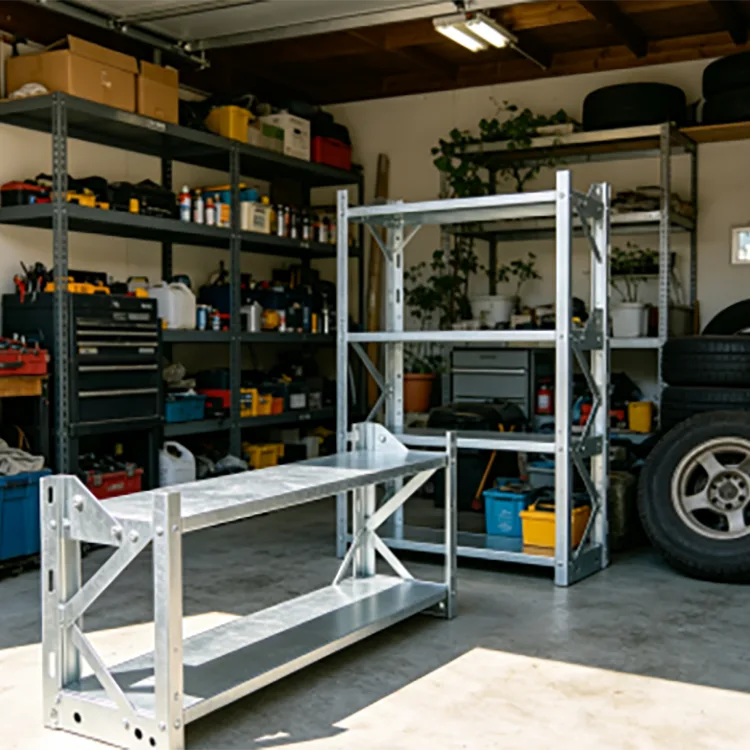

| Magazyny | Ramy regałowe, podstawy sprzętu i wzmocnienia konstrukcyjne |
| Zakłady przemysłowe | Podpory rur, wsporniki sprzętu i zewnętrzne konstrukcje wsporcze |
| Rolnictwo | Ramy szklarni, wsporniki ogrodzeń i konstrukcje wyposażenia |
Cięcie o stałej długości, wykrawanie, wiercenie, gięcie, ukosowanie i szlifowanie można zorganizować zgodnie z rysunkami.
W przypadku komponentów gotowych główne cięcie i obróbkę otworów można zakończyć przed cynkowaniem, dzięki czemu gotowa część po obróbce otrzyma ochronę cynkiem.
Jeśli po cynkowaniu wykonywane jest cięcie, wiercenie lub spawanie, odsłonięta stal lub obszar narażony na działanie ciepła należy oczyścić i naprawić za pomocą odpowiedniej powłoki bogatej w cynk.
Inspekcja obejmuje zarówno stal bazową, jak i powłokę ocynkowaną.
Do zamówień projektowych można dostarczyć certyfikaty materiałowe i protokoły kontroli cynkowania. W razie potrzeby można również zorganizować kontrolę strony trzeciej.
Czarna stal kątowa nie ma powłoki cynkowej i zwykle wymaga malowania lub innego systemu ochrony przed korozją do użytku na zewnątrz.
Cynkowana ogniowo stal kątowa jest powlekana fabrycznie przed wysyłką, co eliminuje potrzebę oddzielnego procesu malowania całej powierzchni w miejscu montażu.
Do suchych zastosowań w pomieszczeniach zamkniętych może wystarczyć czarna stal kątowa, jeśli pozwala na to specyfikacja projektu. W przypadku konstrukcji zewnętrznych lub narażonych na działanie wilgoci wymagania dotyczące ochrony przed korozją należy określić, podając gatunek i przekrój stali.
Stal kątowazapewnia dwie prostopadłe nogi i jest powszechnie stosowany do stężeń, wsporników, ram i elementów łączących.
Płaski pasekzapewnia pojedynczą płaską powierzchnię i jest stosowany do taśm, płyt, zbrojeń i innych płaskich elementów łączących.
Stal kanałowama głębszy otwarty przekrój i jest powszechnie stosowany tam, gdzie wymagana jest większa głębokość przekroju do podparcia konstrukcji.
Wybór zależy od obciążenia, sposobu połączenia, dostępnej przestrzeni i wymaganych właściwości profili.
Dostarczono ocynkowaną stal kątową o wymiarach 40 × 40 mm i 50 × 50 mm do zastosowań w zakresie wsporników fotowoltaicznych na dachach budynków mieszkalnych i komercyjnych. Materiał został wyposażony w zwiększoną ochronę cynku w przypadku ekspozycji na zewnątrz.
Do montażu poręczy i wsporników ogrodzeń dostarczono standardową ocynkowaną kątownikową stal o długości 6 m. Materiał został dostarczony na wymaganą długość i przed montażem sprawdzony pod kątem wymiarów przekroju.
Dostarczono ocynkowaną kątownikową stal o grubości 200 μm na konstrukcje wsporcze sprzętu zewnętrznego w przybrzeżnym środowisku przemysłowym, w którym powietrze jest zasolone i narażone na działanie lekkich środków chemicznych.
Kątownik ze stali ocynkowanej ogniowo może być dostarczony w standardowych długościach 6 m, 9 m i 12 m lub przycięty na wymiar projektu. Kąty równe i nierówne, określone powłoki cynkowe i gotowe elementy można rozmieścić według rysunków.

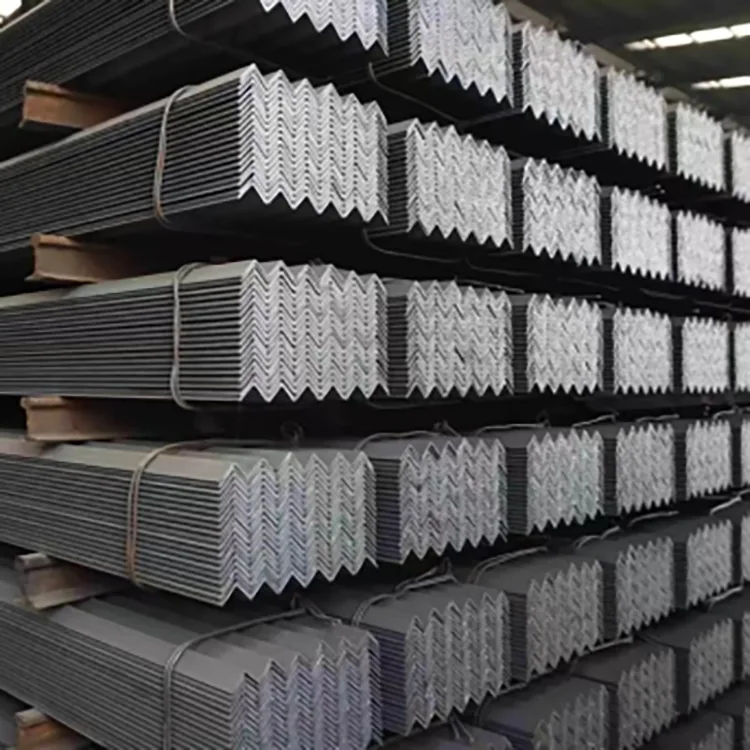

W przypadku przesyłek eksportowych kątowniki stalowe są wiązane i wzmacniane na potrzeby transportu oceanicznego. Aby zmniejszyć ryzyko uszkodzeń podczas transportu i przechowywania, można zastosować opakowanie odporne na wilgoć.
Specyfikacja zakupu powinna zawierać:
Gatunek stali + typ kątownika + wymiary nóg + grubość + długość + powłoka cynkowa + wymagania produkcyjne.
Przykład:
Q235B / Równokątny / 50 × 50 × 5 mm / 6 m / Cynkowany ogniowo / określona powłoka cynkowa / wstępnie dziurkowany zgodnie z rysunkiem.
W przypadku zamówień projektowych można dostarczyć rysunki dotyczące cięcia o stałej długości, położenia otworów i innych wymagań produkcyjnych.
Rongheng dostarcza produkty stalowe z Tianjin Daqiuzhuang, mając dostęp do stali walcowanej na gorąco, zasobów do cynkowania i dalszego przetwarzania stali.
Standardowe zamówienia na kątowniki stalowe i projekty można koordynować z cięciem, produkcją, cynkowaniem, inspekcją i pakowaniem eksportowym zgodnie z wymaganą specyfikacją.
Tak. W zależności od rozmiaru i wymagań projektu, możemy dostarczyć zarówno równe, jak i nierówne przekroje kątowe.
Typowe rozmiary wahają się od około 20 × 20 mm do 200 × 200 mm, przy grubościach 2–20 mm. Inne rozmiary można omówić zgodnie z wymaganą specyfikacją.
Standardowe długości to 6 m, 9 m i 12 m. Dostępne jest cięcie o stałej długości.
Typowy zakres powłok cynkowych wynosi 60–120 μm. W przypadku wymagających środowisk zewnętrznych można określić wyższe wymagania dotyczące powłoki, wynoszące 150–200 μm.
Tak. W projektach przybrzeżnych należy określić powłokę cynkową w zależności od ekspozycji na sól. W celu uzyskania silniejszej ekspozycji można rozważyć zastosowanie wyższej powłoki, np. 150–200 μm.
Tak. Cięcie o stałej długości, wykrawanie, wiercenie i inne prace produkcyjne można zakończyć przed cynkowaniem zgodnie z rysunkami.
Spawanie usuwa powłokę cynkową wokół ogrzewanego obszaru. Po spawaniu dotknięty obszar należy oczyścić i naprawić odpowiednią powłoką bogatą w cynk.
Tak. Można go stosować do wybranych wsporników PV, stężeń, ram mocujących i konstrukcji pomocniczych. Przekrój i powłoka cynkowa powinny odpowiadać projektowi projektu i warunkom ekspozycji.
Q235B jest powszechnie stosowany w konwencjonalnych zastosowaniach konstrukcyjnych i podporowych. Q355B stosuje się tam, gdzie wymagana jest większa wytrzymałość materiału. Ostateczny wybór powinien być zgodny z projektem konstrukcyjnym.
Na zamówienie możemy dostarczyć atesty materiałowe i protokoły kontroli cynkowania. W razie potrzeby można również zorganizować kontrolę strony trzeciej.
