RonghengzaopatrzenieFormowany na zimno kanał Uprofile stalowe do wsporników urządzeń przemysłowych, ram konstrukcyjnych, wsporników rur, elementów osadzonych i innych zastosowań w produkcji stali. Te sekcje w kształcie litery U, produkowane poprzez stopniowe formowanie taśmy stalowej w temperaturze pokojowej, oferują praktyczne połączenie kontrolowanej geometrii, efektywnego wykorzystania materiału i dostosowywalnych wymiarów dla projektów wymagających niezawodnych, gotowych do montażu komponentów stalowych.

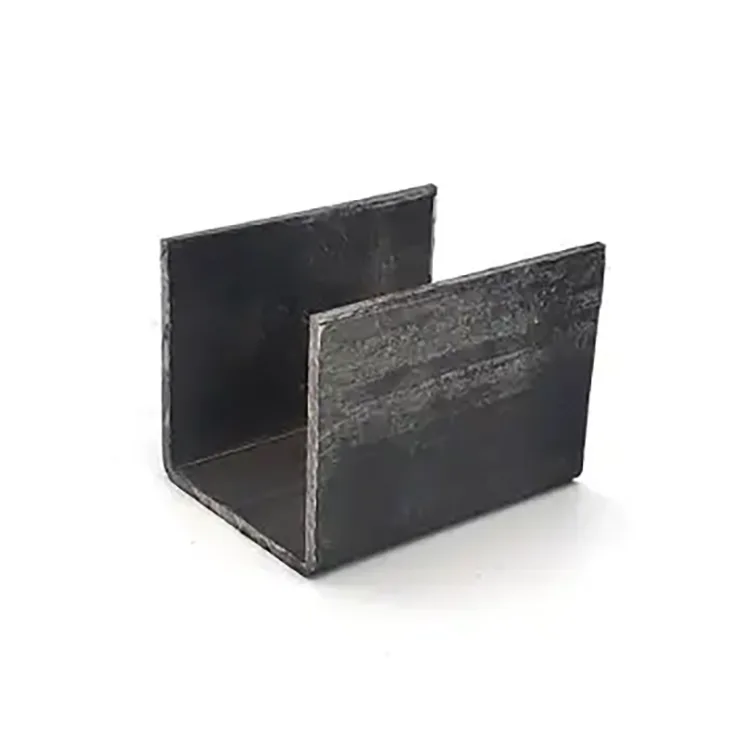

Formowany na zimno kanał U to profil stalowy wytwarzany przez zginanie taśmy stalowej w temperaturze pokojowej w przekrój w kształcie litery U. Jego otwarta geometria sprawia, że nadaje się do podstaw sprzętu, konstrukcji prowadzących, ram nośnych, obudów i różnych gotowych zespołów. W porównaniu z cięższymi konwencjonalnymi profilami, profile formowane na zimno mogą zapewnić użyteczną równowagę wytrzymałości do masy, jeśli są odpowiednio zaprojektowane pod kątem przewidywanych obciążeń. Rongheng oferuje opcje ze stali Q235B i Q355B, rozmiary profili U80–U300, grubość 0,8–3,0 mm i standardowe długości 6, 9 lub 12 metrów, w zależności od specyfikacji produktu. W tym przewodniku wyjaśniono metody produkcji, zalety praktyczne, zastosowania, specyfikacje techniczne, kwestie związane z zakupem i wymagania dotyczące konserwacji, aby pomóc kupującym w wyborze odpowiedniego kanału stalowego do swoich projektów.
1. Co to jest profil U formowany na zimno?
2. Jak produkowany jest profil U formowany na zimno?
4. Gdzie stosowany jest profil U formowany na zimno?
5. Które specyfikacje techniczne mają największe znaczenie?
6. Formowany na zimno kanał U a stal walcowana na gorąco
7. Jak wybrać odpowiedni kanał U
8. Kontrola jakości i konserwacja
Formowany na zimno kanał U jest otwartą sekcją stalową z środnikiem środkowym i dwoma kołnierzami rozciągającymi się w tym samym kierunku. Ta konfiguracja tworzy profil w kształcie litery U, który można zintegrować z konstrukcjami wsporczymi, zespołami montażowymi, ramami sprzętu i innymi prefabrykowanymi komponentami.
W przeciwieństwie do stali kanałowej walcowanej na gorąco, która uzyskuje swój kształt poprzez walcowanie w wysokiej temperaturze, profil U formowany na zimno jest wytwarzany poprzez stopniowe zginanie taśmy stalowej w temperaturze pokojowej. Ta metoda produkcji umożliwia dostosowanie wymiarów profili i geometrii kołnierzy do konkretnych zastosowań.
Kanały formowane na zimno są szczególnie przydatne, gdy projekt wymaga stosunkowo lekkich elementów stalowych, powtarzalnych wymiarów i prostej produkcji. Ich wydajność zależy od gatunku stali, grubości, geometrii przekroju, projektu połączenia i zastosowanych obciążeń. Dlatego dobór odpowiedniego profilu wymaga czegoś więcej niż tylko porównania jego wymiarów zewnętrznych.
Rongheng dostarcza profile stalowe formowane na zimno do zastosowań przemysłowych i konstrukcyjnych, ze standardowymi i niestandardowymi opcjami dostępnymi zgodnie z wymaganiami projektu. Kupujący mogą zapoznać się z informacjami o produkcie z formowanymi na zimno kanałami U, aby ocenić dostępne specyfikacje i usługi przetwarzania.
Proces produkcyjny ma na celu przekształcenie płaskiej taśmy stalowej w spójny profil o przekroju otwartym. W zależności od linii produkcyjnej i wymagań zamówienia, główne etapy obejmują zazwyczaj przygotowanie materiału, formowanie, kontrolę wymiarową i operacje wykończeniowe.
Produkcja rozpoczyna się od taśmy stalowej wybranej zgodnie z wymaganym gatunkiem, grubością, właściwościami mechanicznymi i zastosowaniem. Rongheng wymienia Q235B i Q355B wśród dostępnych opcji materiałowych dla tej gamy produktów.
Odpowiedni gatunek należy potwierdzić w oparciu o obowiązującą normę projektową i specyfikacje projektu, a nie wybierać wyłącznie na podstawie wytrzymałości nominalnej.
Taśma stalowa przechodzi przez sekwencję rolek formujących, które stopniowo tworzą środkowy środnik i kołnierze. Formowanie progresywne rozkłada odkształcenie na kilka etapów, pomagając ustalić wymaganą geometrię przekroju poprzecznego.
Wyrównanie walców, konsystencja materiału i stan oprzyrządowania mogą wpływać na prostoliniowość, kąty kołnierzy i jednolitość wymiarów.
Po uformowaniu wymaganego profilu można go przyciąć na określone długości. W zależności od zamówienia dodatkowa obróbka może obejmować wstępnie wytłoczone otwory, szczeliny i inne niestandardowe wymiary mające na celu uproszczenie instalacji.
Gotowe sekcje należy sprawdzić pod kątem zgodności z ustalonymi specyfikacjami. Odpowiednie punkty kontrolne mogą obejmować wymiary środnika, wymiary kołnierza, grubość, długość, prostolinijność i widoczny stan powierzchni.
Przed rozpoczęciem produkcji należy potwierdzić z dostawcą odpowiedni plan kontroli i dokumentację, szczególnie w przypadku projektów o ścisłych tolerancjach wymiarowych lub wymaganiach dotyczących zgodności strukturalnej.
Formowanie na zimno umożliwia producentom wytwarzanie profili z taśmy stalowej bez stosowania tej samej metody formowania na gorąco, co w przypadku konwencjonalnych kanałów walcowanych na gorąco. W zastosowaniach, w których konstrukcja pozwala na stosunkowo cienkie przekroje, podejście to może zmniejszyć wagę elementu i zużycie materiału.
Jednak cieńsza stal nie jest automatycznie bardziej ekonomiczna. Ostateczny projekt musi uwzględniać nośność, lokalne wyboczenie, ugięcie, wytrzymałość połączenia i wymaganą żywotność.
Progresywne formowanie na rolkach zapewnia powtarzalne wymiary przekroju poprzecznego w seriach produkcyjnych. Spójność jest ważna, gdy wiele kanałów musi być wyrównanych ze wspornikami, łącznikami, płytami montażowymi lub innymi elementami stalowymi.
W przypadku wykonawców zajmujących się produkcją spójność wymiarowa może zmniejszyć trudności z dopasowaniem i niepotrzebne korekty podczas montażu.
Otwarty profil w kształcie litery U zapewnia dostępne powierzchnie do pozycjonowania i łączenia. W zależności od konstrukcji można go ciąć, wiercić, dziurkować lub łączyć w zespoły spawane.
Wstępnie przycięte długości i dokładnie rozmieszczone otwory mogą również ograniczyć konieczność wtórnej obróbki w miejscu montażu, pod warunkiem, że szczegóły produkcyjne zostały potwierdzone przed produkcją.
Projekty przemysłowe rzadko mają identyczne wymagania wymiarowe. Dostosowane długości, rozmieszczenie otworów, szczeliny i niestandardowe wymiary mogą pomóc w dopasowaniu kanału do konkretnej ramy nośnej lub zestawu wyposażenia.
Kupujący powinni dostarczyć rysunki techniczne lub jasne specyfikacje wymiarowe, aby upewnić się, że dostarczona sekcja pasuje do zamierzonej instalacji.
Stal formowana na zimno może zapewnić skuteczną równowagę wytrzymałości do masy, gdy jej geometria i grubość są odpowiednie dla zamierzonych obciążeń. Ostateczna wydajność konstrukcyjna zależy nie tylko od gatunku stali: głębokość środnika, szerokość kołnierza, grubość, długość samonośna, stężenie i szczegóły połączeń mają znaczenie.
W przypadku zastosowań nośnych inżynierowie powinni zweryfikować przekrój, korzystając z obowiązującej normy projektowej, a nie polegać na ogólnych opisach produktów.
Otwarty profil sprawia, że formowany na zimno kanał U nadaje się do szerokiej gamy zastosowań przemysłowych i produkcyjnych w pomieszczeniach zamkniętych.
W przypadku instalacji na zewnątrz, w wilgotnym środowisku lub w miejscach narażonych na działanie substancji korozyjnych, kupujący powinni ocenić potrzebę cynkowania, malowania lub innego odpowiedniego systemu ochrony przed korozją. Nie należy automatycznie zakładać, że niepowlekany kształtownik formowany na zimno nadaje się do długotrwałego narażenia na działanie czynników zewnętrznych.
Wybór odpowiedniego ceownika wymaga dokładnego zrozumienia dostępnego zakresu profili i rzeczywistych warunków pracy. Wymienione informacje o produktach firmy Rongheng zawierają następujące specyfikacje referencyjne.
| Przedmiot specyfikacji | Dostępna opcja | Rozważenie zakupu |
|---|---|---|
| Rozmiar profilu | U80–U300 | Potwierdź dokładną głębokość środnika, wymiary kołnierza i rysunek przekroju. |
| Gatunek stali | Q235B, Q355B | Dopasuj gatunek do obciążeń projektowych i obowiązujących norm. |
| Grubość ścianki | 0,8–3,0 mm | Sprawdź wymagania dotyczące obciążenia, wyboczenie lokalne i wydajność połączenia. |
| Długość standardowa | 6 m, 9 m lub 12 m | Wybierz długości odpowiadające planom transportu i instalacji. |
| Usługa cięcia | Możliwość indywidualnego cięcia | Potwierdź gotową długość i tolerancję wymiarową. |
| Obróbka otworów | Dostępne wstępnie wytłoczone otwory i szczeliny | Dostarczyć rysunki średnicy otworów, odstępów i położenia. |
| Wymiary niestandardowe | Można omówić niestandardowe wymagania | Potwierdź wykonalność, narzędzia, koszt i czas realizacji. |
| Ochrona powierzchni | Potwierdź wymagane wykończenie u dostawcy | Weź pod uwagę wilgoć, narażenie na korozję i potrzeby konserwacyjne. |
Ważny:Specyfikacje te stanowią punkt odniesienia przy wyborze produktu, a nie zastępują arkusza danych technicznych konkretnego projektu. Dokładne wymiary przekroju, tolerancje, atesty materiałowe, wykończenie powierzchni i obowiązujące normy potwierdź w dokumentacji zakupu.
Zarówno profile ceowe formowane na zimno, jak i walcowane na gorąco odgrywają praktyczną rolę w produkcji stali. Najlepszy wybór zależy od wymagań konstrukcyjnych, dostępnych wymiarów, tolerancji produkcyjnych i kosztu projektu.
| Współczynnik porównawczy | Formowany na zimno kanał U | Stal kanałowa walcowana na gorąco |
|---|---|---|
| Metoda produkcji | Taśma stalowa formuje się stopniowo w temperaturze pokojowej | Stal kształtowana w procesie walcowania na gorąco |
| Typowy projekt sekcji | Często nadaje się do stosunkowo cienkościennych, lekkich profili | Powszechnie dostępne w konwencjonalnych ceownikach konstrukcyjnych |
| Dostosowanie wymiarowe | Geometria profili i obróbka mogą być dostosowane do określonych wymagań | Wybór jest zazwyczaj zgodny z dostępnymi asortymentami profili walcowanych, z dodatkową obróbką w razie potrzeby |
| Względy na temat wagi | Może zmniejszyć wagę tam, gdzie konstrukcja pozwala na zastosowanie cieńszych sekcji | Często wybierany do cięższych zastosowań konstrukcyjnych wymagających odpowiednich właściwości przekroju |
| Typowe zastosowania | Wsporniki sprzętu, ramy, prowadnice i lekkie konstrukcje stalowe | Ramy konstrukcyjne, podpory i zastosowania wymagające odpowiednich cięższych sekcji |
| Wymagania projektowe | Sprawdź lokalne wyboczenie, ugięcie, połączenia i właściwości przekroju | Sprawdź właściwości przekroju, obciążenie, połączenia i obowiązujące standardy konstrukcyjne |
Żadna metoda produkcji nie jest uniwersalnie lepsza. Profile formowane na zimno mogą być korzystne w przypadku lekkich zastosowań i niestandardowej produkcji, natomiast kanały walcowane na gorąco mogą być bardziej odpowiednie w przypadku projektów wymagających cięższych przekrojów. Przed podjęciem ostatecznej decyzji inżynierowie powinni porównać rzeczywiste właściwości sekcji i zweryfikowaną nośność projektową.
Wiarygodna decyzja o zakupie zaczyna się od aplikacji, a nie samej nazwy produktu. Poniższe kroki mogą pomóc kierownikom projektów, inżynierom i zespołom zaopatrzeniowym w zdefiniowaniu wymagań.
Zidentyfikuj obciążenia, niepodpartą rozpiętość, warunki podparcia, układ połączeń i oczekiwane środowisko pracy. W przypadku zastosowań konstrukcyjnych należy przekazać te szczegóły odpowiedzialnemu inżynierowi, aby można było odpowiednio wybrać i zweryfikować przekrój.
Określ głębokość środnika, szerokość półki, grubość materiału, kąt półki i wszelkie dodatkowe wymagania geometryczne. Sama etykieta rozmiaru przekroju może nie opisywać wszystkich wymiarów potrzebnych do dokładnej produkcji.
Q235B i Q355B to dostępne opcje wymienione dla asortymentu profili U firmy Rongheng formowanych na zimno. Odpowiedni gatunek należy wybrać na podstawie obliczeń projektowych, obowiązującej normy materiałowej i dokumentacji projektowej.
Przed złożeniem zamówienia określ wymagane długości, lokalizacje otworów, szczeliny i inne szczegóły obróbki. Kompletne rysunki pomagają ograniczyć modyfikacje w miejscu montażu i zapobiegają niedopasowaniu dostarczonych profili i elementów instalacyjnych.
Zespoły zakupowe powinny ocenić całkowity koszt, w tym:
Takie podejście pomaga kupującym w spójny sposób porównywać oferty i identyfikować najbardziej odpowiednią opcję dla projektu.
Jakość produktu wpływa na wydajność instalacji, wydajność konstrukcji i długoterminową niezawodność wyprodukowanych zespołów. Kupujący powinni ustalić jasne wymagania dotyczące kontroli przed rozpoczęciem produkcji.
Sprawdź głębokość środnika, szerokość kołnierza, grubość, długość całkowitą, prostość i inne krytyczne wymiary w stosunku do zatwierdzonego rysunku. W przypadku komponentów stosowanych w zespołach szczególnie ważna jest zgodność wymiarowa.
Potwierdź gatunek stali i poproś o odpowiednią dokumentację materiałową, jeśli wymaga tego projekt. Identyfikacja i identyfikowalność materiałów mogą być ważne w przypadku zastosowań regulowanych lub nośnych.
Sprawdź profil pod kątem widocznych uszkodzeń, deformacji i warunków, które mogą zakłócać produkcję lub powlekanie. Jeśli określono ochronę antykorozyjną, należy potwierdzić rodzaj powłoki i obowiązujące kryteria kontroli.
W przypadku wymagających zastosowań konstrukcyjnych inspekcja i odbiór powinny być zgodne ze specyfikacją projektu i obowiązującymi normami inżynieryjnymi. Wymagania konserwacyjne powinny odzwierciedlać rzeczywiste środowisko pracy i wybrany system ochrony powierzchni.
Formowany na zimno kanał U jest wytwarzany poprzez stopniowe gięcie taśmy stalowej w temperaturze pokojowej, podczas gdy konwencjonalna stal kanałowa walcowana na gorąco jest kształtowana poprzez walcowanie na gorąco. Profile formowane na zimno są często używane do lekkich profili i produkcji na zamówienie, podczas gdy kanały walcowane na gorąco są powszechnie wybierane do cięższych zastosowań konstrukcyjnych. Właściwy wybór zależy od wymaganych wymiarów, właściwości przekroju i obciążeń obliczeniowych.
Rongheng wymienia Q235B i Q355B jako dostępne opcje materiałowe dla swojego asortymentu produktów z kanałami U formowanymi na zimno. Kupujący powinni przed złożeniem zamówienia potwierdzić wymagany gatunek, właściwości mechaniczne, dokumentację materiałową i obowiązujące normy.
Tak. Wymienione opcje obejmują niestandardowe cięcie, wstępnie wytłoczone otwory, szczeliny i niestandardowe wymiary po potwierdzeniu. Kupujący powinni dostarczyć szczegółowe rysunki, wymiary, ilości i wymagania dotyczące przetwarzania, aby dostawca mógł ocenić wykonalność i szczegóły oferty.
Można go stosować na zewnątrz, jeśli materiał, konstrukcja i system ochrony antykorozyjnej są odpowiednie dla środowiska. Niepowlekana stal może wymagać dodatkowej ochrony przed wilgocią i korozją. Kupujący powinni potwierdzić z dostawcą dostępną obróbkę powierzchni i oczekiwane warunki usług.
Wybór zależy od zastosowanego obciążenia, rozpiętości, warunków podparcia, projektu połączenia, gatunku stali i mających zastosowanie wymagań konstrukcyjnych. W przypadku zastosowań nośnych wykwalifikowany inżynier powinien sprawdzić właściwości przekroju i nośność konstrukcyjną. Rongheng może sprawdzić określone wymiary i informacje o projekcie, aby pomóc w zidentyfikowaniu odpowiednich opcji produktu.
Podaj wymagany rozmiar profilu, wymiary środnika i kołnierza, grubość, gatunek stali, długość, ilość, wykończenie powierzchni oraz wszelkie wymagania dotyczące otworów i szczelin. W przypadku projektów konstrukcyjnych należy dołączyć odpowiednie rysunki, zamierzone zastosowanie i normy techniczne. Dane te pomagają dostawcy przygotować dokładniejszą ofertę cenową i dostawę.
Formowany na zimno kanał U to praktyczny profil stalowy do wsporników sprzętu, ram przemysłowych, konstrukcji prowadzących, komponentów osadzonych i innych zastosowań produkcyjnych, gdzie liczy się geometria przekroju, wydajność materiałowa i kompatybilność instalacji. Wybór odpowiedniego produktu wymaga dokładnego rozważenia gatunku stali, grubości, wymiarów profilu, zastosowanych obciążeń, narażenia na korozję i wymagań dotyczących przetwarzania. Rongheng oferuje opcje Q235B i Q355B, rozmiary profili U80–U300 oraz niestandardowe usługi przetwarzania zgodnie z potwierdzonymi specyfikacjami. Jeśli pozyskujesz kanały stalowe do projektu przemysłowego, montażu sprzętu lub wymagań produkcyjnych na zamówienie,skontaktuj się z namiaby omówić rysunki, wymagania techniczne, wielkość zamówienia i oczekiwania dotyczące dostawy. Jasno określona specyfikacja to pierwszy krok w kierunku niezawodnego i opłacalnego rozwiązania w zakresie dostaw stali.
