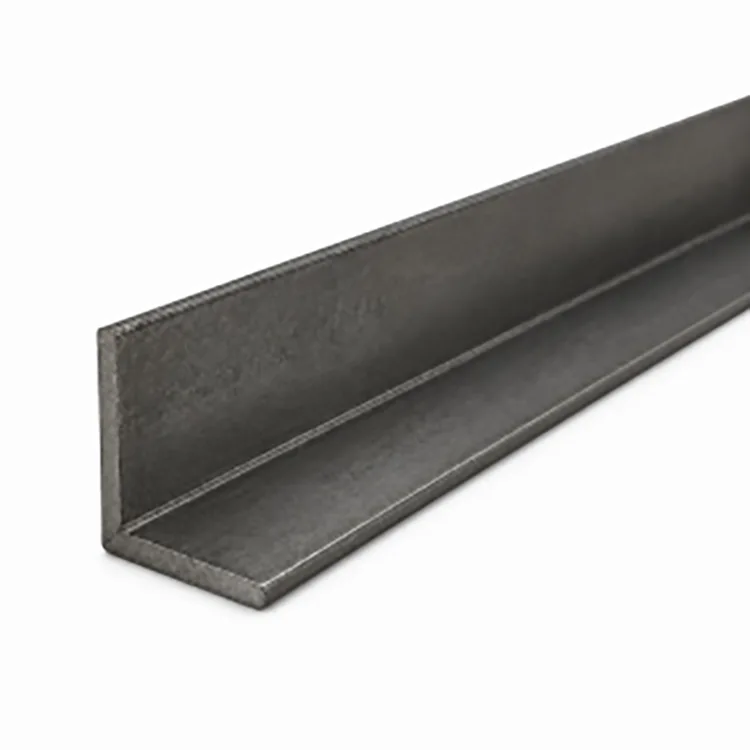

Kąt stalowy walcowany na gorąco, znany również jako kątownik, jest sekcją konstrukcyjną w kształcie litery L wytwarzaną przez walcowanie podgrzewanego kęsa stalowego. Jest dostępny w równych i nierównych konfiguracjach, z Q235B i Q355B jako głównymi gatunkami stali.
Sekcja 90° zapewnia dwie prostopadłe nogi do spawania, skręcania, usztywniania, zbrojenia i podparcia. W porównaniu z płaskownikiem, profil kątowy zapewnia większą głębokość konstrukcyjną i dwie powierzchnie łączące, dzięki czemu nadaje się do szerokiej gamy produkowanych elementów stalowych.
| Przedmiot | Specyfikacja |
| Produkt | Kątownik ze stali walcowanej na gorąco |
| Stopień stali | Q235B, Q355B |
| Profil | Kąt równy, kąt nierówny |
| Równy zakres kąta | 20×20–200×200 mm |
| Nierówny zakres kątów | 32×20–160×100 mm |
| Grubość | 2,5–24 mm |
| Długość standardowa | 6 m, 9 m, 12 m |
| Długość niestandardowa | 1–18 m |
| Powierzchnia | Walcowane na gorąco, czarne |
| Obróbka powierzchniowa | Kolor czarny, cynkowany ogniowo, cynkowany galwanicznie, malowany |
| Przetwarzanie | Cięcie, wiercenie, wykrawanie, gięcie, fazowanie, szlifowanie, odkamienianie |
| Standard chiński | GB/T 706-2016 |
| Standardy Eksportu | EN, ASTM, JIS i inne uzgodnione specyfikacje |
| Oceny eksportowe | S235JR, S355JR, A36 w zależności od wymagań projektu |
Dostępne wymiary i masy teoretyczne różnią się w zależności od wybranego oznaczenia kąta równego lub nierównego. W przypadku wyceny należy podać dokładne wymiary nóg i grubość wymaganą dla projektu.

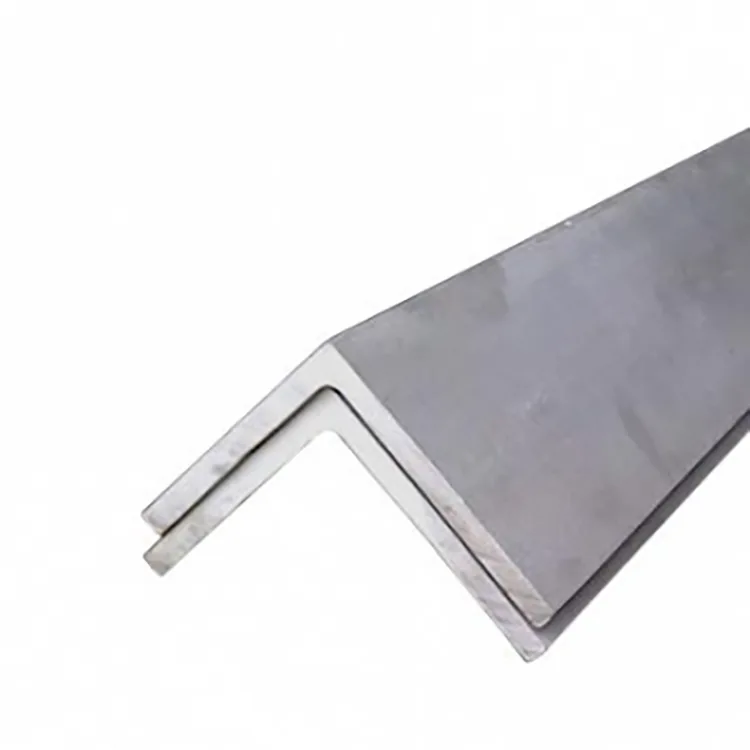

Kąt równy ma dwie nogi o tej samej szerokości i jest powszechnie stosowany tam, gdzie połączenie lub układ obciążenia jest symetryczny. Nadaje się do stężeń, ram, stojaków, podpór i ogólnych konstrukcji prefabrykowanych.
Nierówny kąt ma różne szerokości nóg. Przydaje się, gdy jedna powierzchnia połączenia wymaga większej powierzchni nośnej lub mocowania, a druga noga musi zmieścić się w węższej przestrzeni.
W przypadku zamówień inżynieryjnych dokładne oznaczenie przekroju jest bardziej przydatne niż ogólny opis, taki jak „stal o dużym kącie”.
Q235B jest powszechnie stosowany do ogólnej produkcji konstrukcji, ram urządzeń, podpór, poręczy i innych elementów, gdzie określona wytrzymałość projektowa może zostać zachowana w wybranej sekcji.
Q355B zapewnia wyższą określoną granicę plastyczności i można go wybrać, gdy projekt wymaga wyższej wytrzymałości materiału. Gatunek stali należy wziąć pod uwagę wraz z rozmiarem przekroju, grubością, obciążeniem i projektem połączenia.
Dlatego też odpowiedni gatunek i przekrój należy potwierdzić na podstawie obliczeń konstrukcyjnych, a nie wybierać wyłącznie na podstawie gatunku.
Podstawowa droga produkcji to:
Kęs stalowy → ogrzewanie → walcowanie zgrubne → walcowanie pośrednie → walcowanie wykańczające → kalibrowanie → prostowanie → cięcie → kontrola → wiązanie
Sekcja w kształcie litery L jest formowana bezpośrednio poprzez szereg przejść walcujących. Po walcowaniu gotowy kątownik jest sprawdzany pod kątem wymiarów, prostoliniowości, długości i stanu powierzchni przed zapakowaniem w wiązkę do przechowywania lub wysyłki.
Standardowa czarna powierzchnia zawiera normalną zgorzelinę walcowaną na gorąco. W zależności od końcowego zastosowania materiał można następnie pomalować, ocynkowanie lub poddać innej obróbce.
Kątowniki walcowane na gorąco i kątowniki formowane na zimno są produkowane w różnych procesach i są stosowane do różnych wymagań konstrukcyjnych.
Kątownik walcowany na gorąco jest walcowany z nagrzanego kęsa i jest powszechnie stosowany w konstrukcjach stalowych konstrukcyjnych, stężeniach, podporach i elementach prefabrykowanych, gdzie wymagana jest sekcja walcowana.
Kąt formowany na zimno jest wytwarzany przez zginanie taśmy stalowej w temperaturze pokojowej i jest ogólnie kojarzony z lżejszymi przekrojami i zastosowaniami, w których akceptowalny jest cienki materiał.
W przypadku projektu konstrukcyjnego przekrój powinien być zgodny z rysunkiem technicznym i obowiązującą normą, a nie wymieniany wyłącznie na podstawie ceny materiału.
Płaskownik ma pojedynczy przekrój płaski i jest powszechnie stosowany na płyty, taśmy, listwy wzmacniające i inne płaskie elementy.
Kątownik stalowy posiada dwie prostopadłe nogi, zapewniające dwie powierzchnie łączące oraz profil kątowy. Dzięki temu nadaje się do stężeń, narożników, podpór i wzmocnień, gdzie płaski przekrój nie zapewniłby wymaganej geometrii.
Kątownik stalowy walcowany na gorąco jest stosowany w budownictwie, przemyśle i infrastrukturze, gdzie wymagana jest sekcja konstrukcyjna w kształcie litery L.

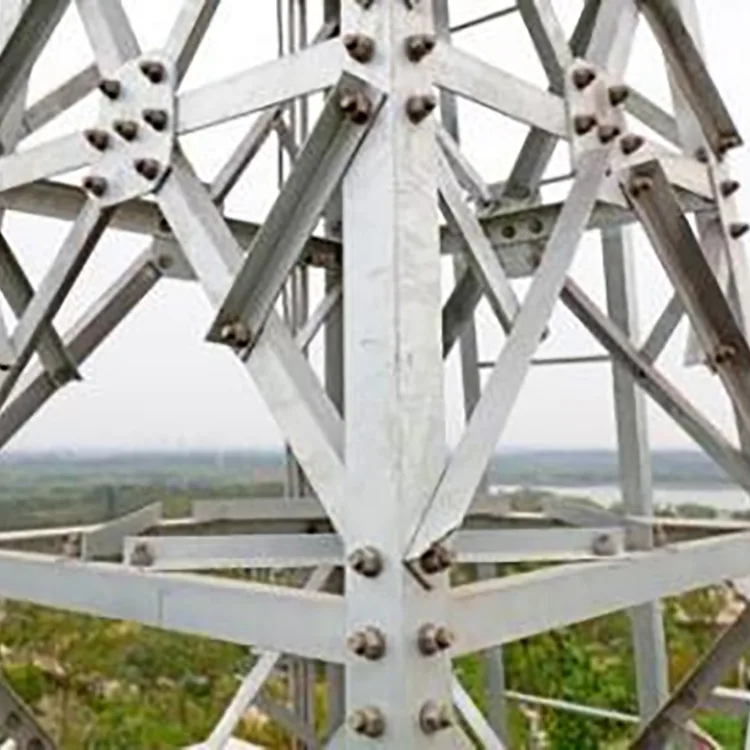

W projektach fotowoltaicznych kątowniki stalowe można stosować na stężenia, elementy łączące, zbrojenia i wybrane pomocnicze elementy podporowe. Wymagany przekrój zależy od obliczonego obciążenia, rozpiętości, sposobu połączenia i warunków montażu.
W przypadku ekspozycji na zewnątrz należy określić ochronę antykorozyjną wraz z przekrojem stalowym. Kątownik walcowany na gorąco w kolorze czarnym może wymagać oddzielnej powłoki ochronnej, natomiast kątownik ocynkowany ogniowo zapewnia powłokę cynkową w zastosowaniach narażonych na działanie wilgoci.

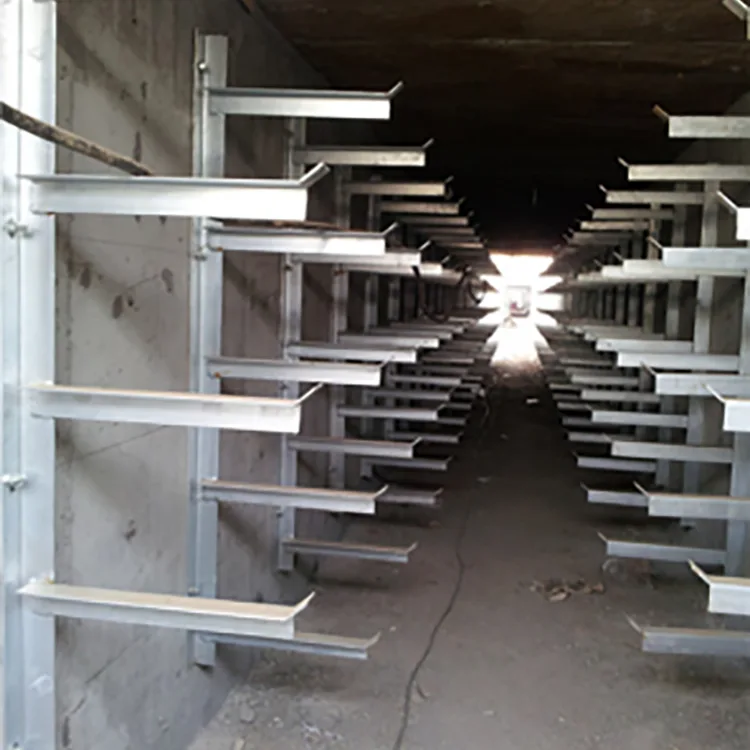

Do rozproszonych projektów fotowoltaicznych dostarczono kątowniki stalowe walcowane na gorąco o wymiarach 40×40 mm i 50×50 mm dla wybranych elementów nośnych i wzmacniających. Materiał został następnie poddany obróbce w celu ochrony przed korozją na zewnątrz i zastosowany w instalacjach dachowych.
Zgodnie z dostarczonym protokołem projektu, konstrukcje w wersji ocynkowanej nie wykazywały widocznej rdzy ani odkształceń po pięciu latach eksploatacji.
Kątownik stalowy walcowany na gorąco może być dostarczony jako standardowy prosty magazyn lub przetworzony przed dostawą zgodnie z rysunkiem projektu.
Jeśli wymagane jest cynkowanie, główne prace związane z cięciem, wierceniem i obróbką są zwykle zakończone przed cynkowaniem ogniowym. Zmniejsza to ilość napraw powłoki wymaganych po wytworzeniu.
Kątownik ze stali walcowanej na gorąco w kolorze czarnym jest dostarczany bez powłoki zabezpieczającej przed korozją i może być stosowany bezpośrednio tam, gdzie pozwala na to środowisko projektu i system powłok.
W przypadku środowisk zewnętrznych lub wilgotnych można wybrać malowanie lub cynkowanie ogniowe zgodnie z wymaganymi warunkami pracy. Wymóg dotyczący obróbki powierzchni powinien zostać uwzględniony w specyfikacji zakupu wraz z gatunkiem stali i rozmiarem przekroju.
Kontrola materiału obejmuje określony gatunek stali i przekrój przed kontrolą gotowego produktu.
Kluczowe kontrole wymiarowe obejmują wymiary nóg, grubość, prostotę i długość. Powierzchnia jest również sprawdzana pod kątem widocznych wad, a pęknięcia, rozwarstwienia i znaczne odkształcenia wymagają szczególnej uwagi, ponieważ mogą mieć wpływ na produkcję i użytkowanie konstrukcji.
W przypadku zamówień projektowych mogą zostać dostarczone certyfikaty materiałowe i protokoły kontroli zgodnie z ustalonymi wymaganiami. Jeśli jest to określone, można również zorganizować inspekcję strony trzeciej.
Nasz łańcuch dostaw w Tianjin Daqiuzhuang obsługuje pozyskiwanie kątowników ze stali walcowanej na gorąco wraz z cięciem, wierceniem, gięciem, cynkowaniem i logistyką eksportu.
Dostępne są Q235B i Q355B, a także gatunki eksportowe, takie jak S235JR, S355JR i A36, pod warunkiem spełnienia wymaganych specyfikacji, właściwości mechanicznych i certyfikacji.
Można uzgodnić długości standardowe i dostosowane do projektu, a uzgodnioną obróbkę można zakończyć przed wysyłką. Certyfikaty materiałowe, protokoły inspekcji i inspekcje stron trzecich mogą być również koordynowane zgodnie z wymaganiami zamówienia.
W przypadku przesyłek eksportowych pakowanie łączone, załadunek kontenerów i dokumentacja mogą być zorganizowane za pośrednictwem sieci dostaw i logistyki Tianjin.
Kąt równy ma dwie nogi o tej samej szerokości. Kąt nierówny ma różną szerokość ramion i jest stosowany tam, gdzie dwie powierzchnie łączące wymagają różnych wymiarów.
Dostępne są kątowniki równe od około 20×20 mm do 200×200 mm, natomiast kąty nierówne w zakresie od około 32×20 mm do 160×100 mm, przy grubościach od 2,5–24 mm.
Tak. Obydwa gatunki mogą być dostarczone zgodnie z wymaganą sekcją, specyfikacją projektu i obowiązującą normą.
Gatunki te mogą być omawiane przy zamówieniach eksportowych, z zastrzeżeniem wymaganego składu chemicznego, właściwości mechanicznych, obowiązującej normy i certyfikatu.
Tak. Można zorganizować cięcie o stałej długości, wiercenie, wykrawanie, gięcie, fazowanie, szlifowanie i inne uzgodnione prace produkcyjne.
Tak. Cynkowanie ogniowe można zastosować, gdy wymagana jest ochrona antykorozyjna w przypadku pracy na zewnątrz lub w wilgoci.
Tak, jeśli zostanie zastosowany odpowiedni system ochrony antykorozyjnej. Nieobrobiona czarna stal będzie korodować pod wpływem ciągłej wilgoci i warunków atmosferycznych.
Są to różne produkty i należy je wybierać w oparciu o gatunek stali, geometrię przekroju, grubość, standard produkcyjny i wymagania strukturalne, a nie samą temperaturę produkcji.
Podaj typ kątownika, wymiary nóg, grubość, gatunek stali, długość, ilość, wymagania dotyczące przetwarzania i wymagania dotyczące obróbki powierzchni.
Potwierdź określone wymiary nóg, grubość i obowiązujące tolerancje oraz poproś o dokumentację materiałową i inspekcyjną dla zamówień projektowych.
Tak. Standardowe długości to 6 m, 9 m i 12 m. Na zamówienie dostępne są długości dostosowane do projektu od około 1–18 m.
Tak. Można go stosować do stężeń, elementów łączących, zbrojenia i wybranych elementów podporowych. Należy wybrać przekrój i system ochrony antykorozyjnej zgodnie z projektem konstrukcyjnym i środowiskiem budowy.
