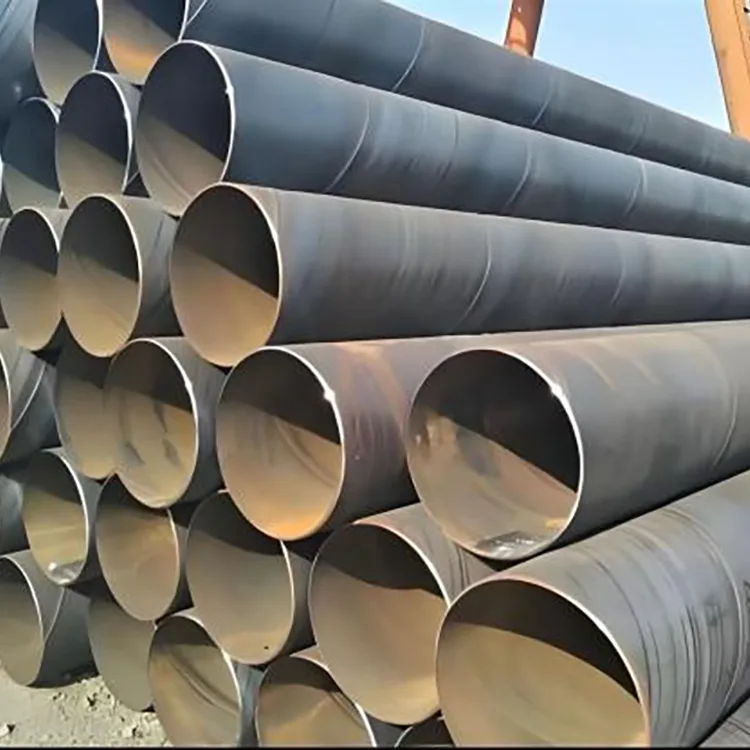

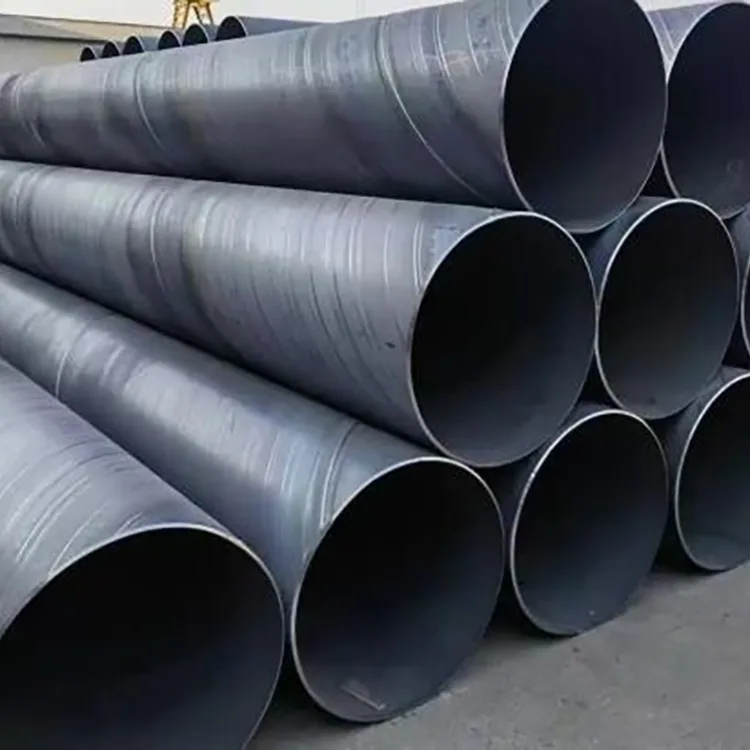

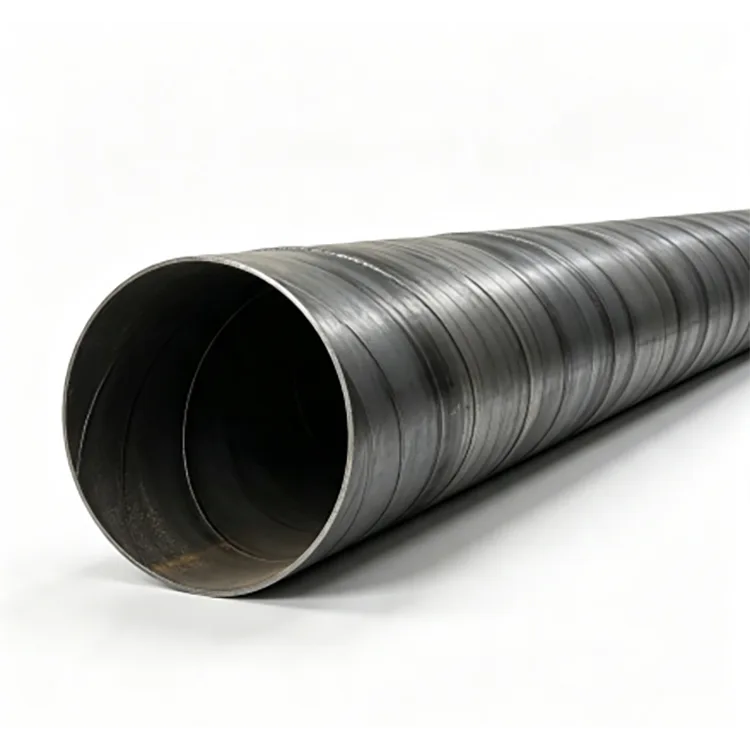

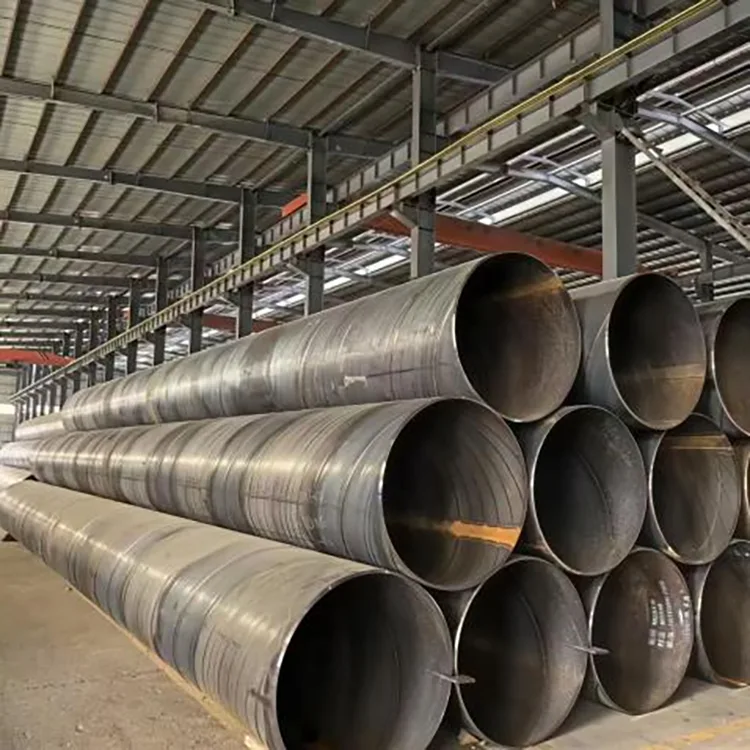

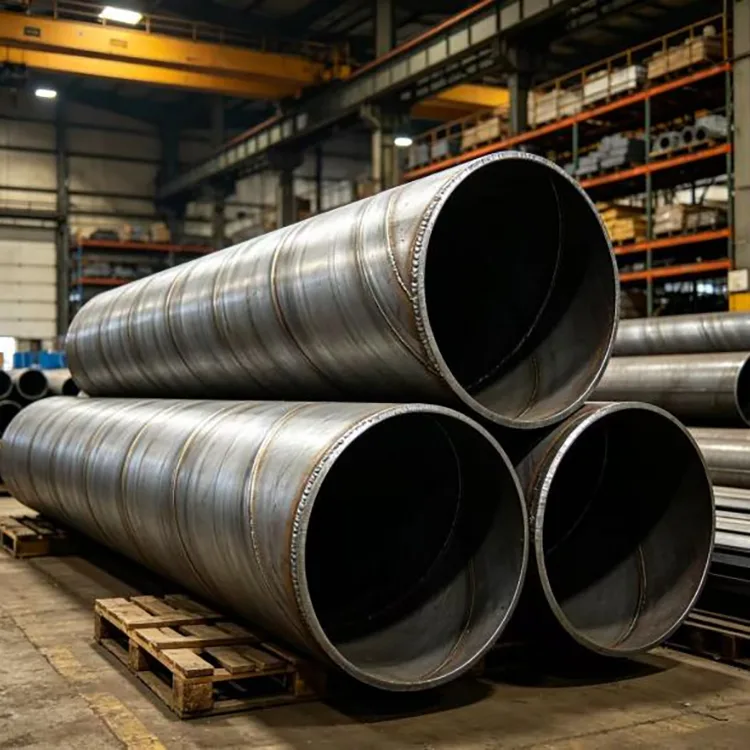

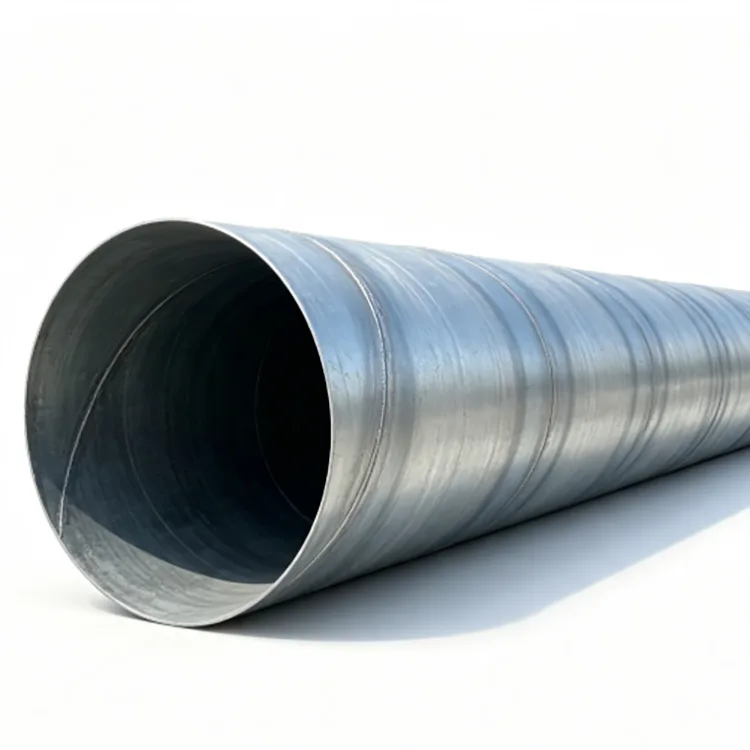

Rury stalowe spawane spiralnie

W przypadku rurociągów o dużej średnicy najniższa cena zakupu nie zawsze jest najniższym kosztem projektu. Grubość ścianki, jakość spoiny, dokładność wymiarowa, ochrona przed korozją i zapisy z inspekcji wpływają na instalację, parametry ciśnieniowe i długoterminową konserwację.

Rura stalowa spawana spiralnie Rongheng jest produkowana z kwalifikowanej taśmy stalowej walcowanej na gorąco poprzez formowanie spiralne CNC i automatyczne dwustronne spawanie łukiem krytym. Dostępny zakres średnic wynosi 219–3620 mm, przy grubościach ścianek od 6–30 mm. Opcje materiałowe obejmują Q235B, Q355B i L245–L485, przeznaczone do typowych zastosowań komunalnych, konstrukcyjnych, palowania, przesyłu wody i rurociągów.

Każde zlecenie produkcyjne podlega zdefiniowanemu procesowi kontroli obejmującemu surowiec, formowanie, spawanie, wymiary, jakość spoin, badania hydrostatyczne i stan wykończonej powierzchni. W przypadku projektów wymagających dodatkowej ochrony, rura może być dostarczona z dostosowanymi do potrzeb systemami antykorozyjnymi, takimi jak 3PE lub epoksydowa powłoka ze smoły węglowej, w zależności od środowiska pracy.

Cel jest prosty: dostarczyć określoną grubość ścianki i materiał, udokumentować wymagane kontrole oraz dostarczyć końcówki rur i warunki powłoki, które można zastosować bezpośrednio na miejscu.

Kluczowe funkcje

Duży zakres średnic dla rurociągów infrastrukturalnych

Konstrukcja spawana spiralnie nadaje się szczególnie do rur o dużej średnicy, ponieważ taśma stalowa może być formowana w sposób ciągły w szeroki zakres średnic rur.

Rongheng dostarcza rury o średnicy zewnętrznej od 219 mm do 3620 mm i grubości ścianki 6–30 mm w standardowym zakresie produkcji. Dostępne są stałe długości 6 m, 9 m i 12 m, natomiast długości niestandardowe i specjalne grubości ścianek mogą być produkowane zgodnie z rysunkami projektowymi i specyfikacjami.

Dwustronne spawanie łukiem krytym

Rura produkowana jest metodą automatycznego dwustronnego spawania łukiem krytym. Proces formowania i spawania jest kontrolowany w celu utrzymania stałej geometrii rury i jakości spoin na całej długości produkcyjnej.

Spawanie wewnętrzne i zewnętrzne wykonuje się w celu uzyskania odpowiedniej penetracji spoiny i spójnego połączenia spawanego. Kontrola spoin jest włączana do procesu kontroli jakości produkcji, a nie polega wyłącznie na kontroli wizualnej po wytworzeniu.

Stabilna grubość ścianki i ciśnienie

W przypadku projektów rurociągów zakopanych w wodzie, drenażowych i ciśnieniowych grubość ścianki jest kluczową specyfikacją zakupową. Sama średnica nominalna nie określa, czy rura nadaje się do danego zastosowania.

Rongheng kontroluje grubość ścianek zgodnie z obowiązującą specyfikacją i może dokumentować wyniki materiałów, wymiarów i kontroli w celu akceptacji projektu. Kupujący mogą również określić w umowie zakupu tolerancję grubości ścianki, kontrolę spoin i wymagania dotyczące testów hydrostatycznych.

Ochrona przed korozją w różnych środowiskach

Gołą rurę stalową ze szwem spiralnym można zastosować tam, gdzie projekt zapewnia własną powłokę lub gdy środowisko pracy nie wymaga dodatkowej ochrony przed korozją.

W przypadku rurociągów zakopanych w ziemi, obszarów wilgotnych, gleb słonych lub projektów przybrzeżnych Rongheng może dostarczyć różne zewnętrzne systemy ochrony przed korozją. Powłokę 3PE, epoksydową powłokę ze smoły węglowej i inne określone systemy można wybrać w zależności od warunków glebowych, transportowanego medium, projektowanej trwałości i wymagań projektu.

W przypadku rur pokrytych 3PE dostarczona specyfikacja produkcyjna może obejmować takie wymagania, jak:

● Wytrzymałość na odrywanie: ≥50 N/cm

● Przyczepność: ≥8 MPa

Odpowiedni system powłokowy powinien być potwierdzony w oparciu o specyfikację projektu, a nie wybierany wyłącznie na podstawie średnicy rury.

Ukosowanie końcówek do spawania na miejscu

Końce rur można obrobić z kontrolowanymi wymiarami skosu, aby dopasować je do procedury spawania klienta i wymagań złącza polowego.

Przygotowanie końcowe może obejmować:

● Standardowe fazowanie

● Wykańczanie powierzchni czołowej

● Gratowanie

● Korekta wymiarowa

● Specjalne przygotowanie końcówek zgodnie z rysunkami

Zmniejsza to ilość przygotowań wymaganych przed spawaniem złącza na miejscu, szczególnie w przypadku instalacji rurociągów o dużej średnicy.

Specyfikacje techniczne

Proces produkcyjny

Proces produkcyjny zorganizowany jest wokół punktów, które najbardziej bezpośrednio wpływają na jakość rur o dużej średnicy.

1. Kontrola taśm stalowych walcowanych na gorąco

Przed formowaniem przychodząca taśma stalowa jest sprawdzana pod kątem wymaganego gatunku materiału i specyfikacji produkcyjnej. Dokumentacja materiałowa może zostać dostarczona w celu umożliwienia śledzenia projektu.

2. Poziomowanie i przygotowanie

Taśma stalowa jest wyrównywana przed wejściem do procesu formowania. Właściwe przygotowanie taśmy pomaga zachować spójne warunki formowania i geometrię rury.

3. Formowanie spiralne CNC

Taśma jest formowana w sposób ciągły w określoną średnicę spirali. Parametry formowania dobierane są w zależności od średnicy rury, grubości ścianki i gatunku materiału.

4. Spawanie łukiem krytym wewnętrznym i zewnętrznym

Spawanie automatyczne odbywa się po obu stronach złącza spiralnego. Parametry spawania kontrolowane są zgodnie ze specyfikacją rury, a kontrola koncentruje się na ciągłości spoiny, penetracji i potencjalnych wadach wewnętrznych.

5. Wymiarowanie i prostowanie rur

Po spawaniu gotowa rura jest sprawdzana i korygowana pod kątem średnicy, okrągłości i prostoliniowości w ramach obowiązującej specyfikacji.

6. Zakończ przetwarzanie

Końce rur są przycinane i fazowane zgodnie z wymaganiami projektu. Specjalne przygotowanie końcowe można wykonać przed wysyłką.

7. Powłoka antykorozyjna

Tam, gdzie jest to wymagane, rura otrzymuje określony system powłoki zewnętrznej. Stan powłoki, przyczepność i inne określone właściwości są sprawdzane przed zwolnieniem.

8. Kontrola końcowa i pakowanie

Gotowe rury przechodzą kontrolę wymiarów, wyglądu i wymaganych parametrów przed wiązaniem, znakowaniem i wysyłką.

Kontrola jakości i inspekcja

Rury spawane o dużej średnicy należy kupować uwzględniając mierzalne wymagania kontrolne, a nie polegać wyłącznie na stwierdzeniu fabrycznym, takim jak „wysoka jakość”.

System jakości produkcji Rongheng obejmuje 16 punktów kontrolnych obejmujących proces produkcyjny i gotowy produkt. Dostarczone dane produkcyjne wskazują, że ogólny wskaźnik kwalifikacji gotowego produktu wynosi 99,97%.

Kontrola spoiny

Specyfikacja produkcji obejmuje 100% kontrolę spoin przy użyciu zarówno badań rentgenowskich, jak i ultradźwiękowych w celu zidentyfikowania wad spoin, których nie można potwierdzić wyłącznie na podstawie oględzin.

Dokładną metodę NDT, poziom akceptacji i format raportowania można dostosować do obowiązującej normy lub specyfikacji projektu.

Testy hydrostatyczne

W przypadku odpowiednich zamówień na rurociągi ciśnieniowe każda rura może zostać poddana próbie hydrostatycznej przy ciśnieniu 1,5-krotności ciśnienia roboczego, z okresem utrzymywania wynoszącym co najmniej 5 sekund i bez wycieków podczas określonego testu.

Dla konkretnego projektu ciśnienie próbne, czas przetrzymywania i kryteria odbioru należy potwierdzić w umowie technicznej przed rozpoczęciem produkcji.

Kontrola wymiarowa

Inspekcja obejmuje kluczowe wymiary takie jak:

● Średnica zewnętrzna

● Grubość ścianki

● Długość rury

● Okrągłość

● Prostota

● Wymiary skosu

● Stan powierzchni

Jest to szczególnie ważne w przypadku rur o dużej średnicy, ponieważ odchylenia wymiarowe mogą zwiększyć liczbę prac związanych z wyrównaniem pola i spawaniem połączeń.

Rura stalowa spawana spiralnie a dostawa z małych fabryk

W przypadku zamówień inżynieryjnych ważnym porównaniem nie jest po prostu cena podana przez dostawcę. Kupujący powinni porównać gatunek materiału, rzeczywistą grubość ścianki, pokrycie NDT, wymagania dotyczące testów hydrostatycznych, specyfikację powłoki, dokumenty kontrolne i warunki dostawy na tej samej podstawie technicznej.

Przewodnik po wyborze materiałów

Q235B do konwencjonalnych projektów komunalnych

W przypadku konwencjonalnych miejskich rurociągów wodociągowych, kanalizacyjnych i kanalizacyjnych powszechnie wybiera się Q235B, gdy wymagania projektowe nie wymagają klasy o wyższej wytrzymałości.

Jest odpowiedni, gdy w projekcie technicznym priorytetem są odpowiednie parametry konstrukcyjne i kontrolowane koszty materiałów.

Q355B dla wyższych wymagań konstrukcyjnych

Q355B można rozważyć w zastosowaniach wymagających wyższej wytrzymałości materiału, w tym w niektórych zastosowaniach wymagających dużych obciążeń, w niskich temperaturach lub konstrukcyjnych/palach.

Ostateczny gatunek należy dobrać w zależności od obciążenia obliczeniowego, temperatury, wymagań spawalniczych i obowiązującej normy.

L245–L485 do zastosowań w rurociągach

W przypadku projektów związanych z przesyłem ropy i gazu gatunki stali rurociągów, takie jak L245–L485, można określić zgodnie z wymaganą normą rurociągu i warunkami projektowymi.

W przypadku mediów niezakwaszonych lub zawierających siarkowodór wybór materiału powinien być zgodny z obowiązującą specyfikacją tego typu substancji i wymogami projektu, a nie zakładać, że sam gatunek rurociągu zapewnia odporność na H₂S.

Warunki korozyjne i przybrzeżne

W przypadku środowisk przybrzeżnych, słono-glebowych lub agresywnych chemicznie, materiał i powłokę należy rozpatrywać łącznie.

W stosownych przypadkach można określić gatunek stali o wyższej wytrzymałości lub odporności na warunki atmosferyczne, natomiast zewnętrzny system ochrony przed korozją należy wybrać w zależności od rzeczywistych warunków gleby, wody i narażenia.

Typowe zastosowania

Rura stalowa spawana spiralnie jest stosowana głównie tam, gdzie duża średnica, montaż na długich dystansach lub wytrzymałość konstrukcyjna sprawiają, że ciągłe formowanie spiralne jest praktyczne.

Miejski przesył wody

Rurociągi wodne o dużej średnicy do zaopatrzenia w wodę miast, przesyłu wody surowej i modernizacji infrastruktury.

Systemy drenażowe i deszczowe

Nadaje się do projektów drenażu wielkoprzepływowego, odprowadzania wody deszczowej i miejskich rurociągów przeciwpowodziowych.

Ścieki i woda przemysłowa

Stosowany do ścieków, wody technologicznej i innych systemów przesyłu cieczy o niskim i średnim ciśnieniu, gdy wybrany materiał i ochrona wewnętrzna spełniają wymagania medium.

Projekty rurociągów naftowych i gazowych

Rura spawana spiralnie do rurociągów może być produkowana zgodnie z obowiązującymi specyfikacjami rurociągu dla odpowiednich zastosowań przesyłowych.

Pale rur stalowych

Rura spawana spiralnie o dużej średnicy może być również stosowana jako pale rur konstrukcyjnych, w tym w konstrukcjach fundamentowych i morskich, jeśli określono wymagany standard pala i grubość ścianki.

Zakopane systemy rurociągów

W przypadku zastosowań podziemnych wybór rur powinien uwzględniać zewnętrzne ciśnienie gruntu, wody gruntowe, osiadanie, system powłok, ochronę katodową i warunki instalacji, a nie samą średnicę rury.

Prawdziwe zastosowania projektów

Przypadek 1: Projekt miejskiego gazociągu ziemnego

Na potrzeby projektu gazociągu miejskiego firma Rongheng dostarczyła około 12 000 ton spawanych spiralnie rur stalowych L360 z powłoką antykorozyjną 3PE.

Projekt zakładał skomplikowane warunki osadnicze na istniejącym obszarze miejskim. Dostarczona rura została wyprodukowana i pokryta zgodnie z wymaganiami projektu.

Zgodnie z dokumentacją eksploatacyjną projektu zgłoszony wskaźnik wycieków z rurociągu wyniósł 0,7% przy czterech latach eksploatacji bez odnotowanych incydentów związanych z bezpieczeństwem.

Ten przypadek pokazuje, dlaczego w przypadku projektów rurociągów podziemnych należy rozpatrywać łącznie identyfikowalność materiałów, kontrolę spoin i zewnętrzną ochronę przed korozją.

Przypadek 2: Modernizacja miejskiej kanalizacji deszczowej

Na potrzeby projektu renowacji kanalizacji miejskiej firma Rongheng dostarczyła około 6800 ton rur stalowych spawanych spiralnie, w tym:

● Φ1220 × 10 mm

● Φ1420 × 12 mm

Rury zostały wyposażone w wzmocnioną powłokę antykorozyjną ze smoły węglowej epoksydowej.

Projekt miał na celu wymianę starzejących się miejskich rurociągów kanalizacyjnych dotkniętych zatykaniem, wyciekami i niewystarczającą przepustowością odprowadzania wód deszczowych. Po trzech latach eksploatacji w dokumentacji projektu nie odnotowano żadnych deformacji rur, wycieków ani blokad, natomiast zmodernizowany system poprawił wydajność odprowadzania wody deszczowej podczas ulewnych opadów.

Punkty wyboru przed złożeniem zamówienia

Przed złożeniem zapytania o wycenę rur stalowych spawanych spiralnie należy przekazać dostawcy następujące informacje:

1. Rozmiar rury

Określ średnicę zewnętrzną i wymaganą grubość ścianki, a nie samą średnicę.

2. Medium transportowe

Woda, ścieki, gaz, olej i płyny przemysłowe mogą wymagać różnych materiałów, zabezpieczeń wewnętrznych i wymagań kontrolnych.

3. Ciśnienie robocze

W stosownych przypadkach podać ciśnienie projektowe i temperaturę roboczą, aby można było prawidłowo sprawdzić grubość ścianki i wymagania testowe.

4. Środowisko instalacyjne

Należy określić, czy rura jest położona w ziemi, nad ziemią, pod wodą, przybrzeżna, w glebie zasolonej lub narażona na korozję chemiczną.

5. Wymagania dotyczące powłoki

Określ 3PE, epoksydową smołę węglową, gołą stal lub inny system powłokowy, wraz z grubością powłoki i wymaganiami kontrolnymi.

6. Długość rury i przygotowanie końcówek

Potwierdź długości 6 m, 9 m, 12 m lub niestandardowe, wraz z wymiarami skosu i wymaganiami dotyczącymi spawania w terenie.

7. Kontrola i dokumentacja

W przypadku dużych projektów należy uwzględnić w specyfikacji zakupu certyfikaty materiałowe, raporty wymiarowe, raporty NDT, zapisy testów hydrostatycznych i zapisy kontroli powłok.

Produkcja na zamówienie i dostawa projektów

Rongheng wspiera produkcję dostosowaną do zamówień inżynieryjnych, zamiast ograniczać dostawy do standardowych rozmiarów zapasów.

Dostępne opcje obejmują:

● Niestandardowe średnice zewnętrzne

● Specjalne grubości ścianek

● Stałe długości 6–12 m i inne określone długości

● Ukosowanie końców rur

● Specjalne przygotowanie końcówek

● 3PE i inne systemy powłok antykorozyjnych

● Powłoka epoksydowa ze smoły węglowej

● Specjalne łączniki rurowe i gotowe sekcje zgodnie z rysunkami

● Kontrola i dokumentacja specyficzna dla projektu

W przypadku zamówień o dużej objętości harmonogramy produkcji i dostaw można koordynować zgodnie z sekwencją instalacji projektu.

Inspekcja fabryczna i wsparcie kupującego

W przypadku dużych zamówień na infrastrukturę kupujący mogą zorganizować inspekcję fabryczną oraz przejrzeć dokumentację produkcji i inspekcji przed wysyłką.

Rongheng zapewnia:

● Wsparcie techniczne w zakresie wyboru w przedsprzedaży

● Przegląd specyfikacji

● Aktualizacje postępu produkcji

● Ustalenia dotyczące kontroli fabrycznej

● Dokumentacja materiałowa i kontrolna

● Koordynacja wysyłek

● Doradztwo techniczne związane z instalacją

● Wsparcie techniczne po sprzedaży

W przypadku dużych projektów postęp produkcji można również śledzić za pomocą aktualizacji wizualnych, dzięki czemu kupujący mogą z wyprzedzeniem koordynować harmonogramy wysyłki i instalacji na miejscu.

Często zadawane pytania

Pytanie 1. Jaka jest różnica między rurą stalową spawaną spiralnie a rurą spawaną z prostym szwem?

Jest uformowany z taśmy stalowej w kształt spiralny i przyspawany wzdłuż złącza śrubowego. Ta metoda produkcji jest szczególnie praktyczna w przypadku rur o dużej średnicy.

Rura ze szwem prostym wykorzystuje spoinę wzdłużną i jest powszechnie wybierana dla różnych zakresów średnic i wymagań aplikacji. Żadna konstrukcja nie jest automatycznie lepsza dla każdego projektu; średnica, grubość ścianki, ciśnienie, sposób montażu, gatunek materiału i obowiązująca norma powinny decydować o wyborze.

Pytanie 2. Jakie rozmiary rur dostarczacie?

Standardowy zakres produkcji obejmuje średnicę zewnętrzną 219–3620 mm i grubość ścianki 6–30 mm. Standardowe długości stałe to 6 m, 9 m i 12 m, na zamówienie dostępne są długości niestandardowe i specjalne grubości ścianek.

Pytanie 3. Czy możesz wyprodukować niestandardowe rury stalowe spawane spiralnie?

Tak. Produkcja na zamówienie może obejmować średnicę, grubość ścianki, stałą długość, ukosowanie końców rur, specjalne przygotowanie końcówek, powłoki i inne wymagania pokazane na rysunkach technicznych.

Pytanie 4. Czy Pipe może być stosowany do rurociągów zakopanych w ziemi?

Tak. Ma szerokie zastosowanie w przypadku wód zakopanych, drenażu i innych systemów rurociągów, gdy grubość ścianki rury, gatunek materiału, powłoka zewnętrzna, metoda instalacji i obliczenia konstrukcyjne spełniają wymagania projektu.

W przypadku rurociągów podziemnych kupujący powinni zwrócić szczególną uwagę na warunki glebowe, wody gruntowe, osiadanie, ochronę przed korozją i obróbkę złączy polowych.

Pytanie 5. Jak uniknąć zakupu rury o niewystarczającej grubości ścianki?

Nie oceniaj produktu wyłącznie po nominalnym rozmiarze lub wadze. W umowie zakupu określ wymaganą grubość ścianki i obowiązującą tolerancję oraz poproś o atesty materiałowe i protokoły kontroli wymiarowej.

W przypadku dużych projektów kontrola przychodząca może również obejmować losowe pomiary grubości ścianek w wielu miejscach rury.

Pytanie 6. Jaką kontrolę spoin można zapewnić?

Specyfikacja produkcji zapewnia 100% kontrolę rentgenowską i ultradźwiękową spoin, przy czym obowiązujący poziom akceptacji jest określony przez odpowiednią normę lub specyfikację projektu.

Raporty z inspekcji mogą być dostarczane jako część dokumentacji jakości projektu.

Pytanie 7. Czy zapewniacie testy hydrostatyczne?

Tak. W przypadku odpowiednich zamówień na rurociągi ciśnieniowe testy hydrostatyczne można przeprowadzić rura po rurze przy ciśnieniu 1,5-krotności ciśnienia roboczego, z okresem utrzymywania wynoszącym 5 sekund lub dłużej i bez wycieków w określonych warunkach testu.

Pytanie 8. Jaką powłokę antykorozyjną wybrać?

Zależy to od środowiska instalacji i trwałości projektu.

W przypadku rurociągów podziemnych powszechnie rozważa się 3PE, gdy wymagana jest silna zewnętrzna ochrona przed korozją. Dla odpowiednich projektów można również zastosować epoksydowe systemy smoły węglowej. Zastosowania przybrzeżne i gleby słono-solne wymagają szczególnej uwagi przy doborze powłoki, ciągłości powłoki i ochronie złączy polowych.

Pytanie 9. Czy mogę odwiedzić fabrykę przed złożeniem dużego zamówienia?

Tak. Kupujący mogą zorganizować wizytę w fabryce obejmującą obszary produkcyjne, obiekty kontrolne, magazynowanie gotowych rur i odpowiednią dokumentację jakości. Postęp produkcji można również śledzić poprzez aktualizacje wideo w okresie produkcyjnym.

Pytanie 10. Jakie informacje podać w ofercie?

Podaj co najmniej średnicę zewnętrzną, grubość ścianki, gatunek materiału, długość rury, ilość, obowiązującą normę, transportowane medium, ciśnienie robocze, wymagania dotyczące powłoki i przygotowanie końcowe.

Aby uzyskać pełną ofertę techniczną, przydatne są również rysunki, wymagania dotyczące kontroli i harmonogram dostaw.

Notatka dotycząca zamówienia

W przypadku rur stalowych spawanych spiralnie podczas zakupu na szczególną uwagę zasługują cztery elementy: rzeczywista grubość ścianki, badania NDT spoiny, badania hydrostatyczne i powłoka antykorozyjna.

Wymagania te można zapisać bezpośrednio w umowie technicznej, aby oferty dostawców mogły być porównywane na tej samej podstawie. W przypadku dużych projektów infrastrukturalnych kupujący mogą również zorganizować inspekcję fabryczną oraz dokonać przeglądu procesu produkcji i kontroli przed wysyłką.
