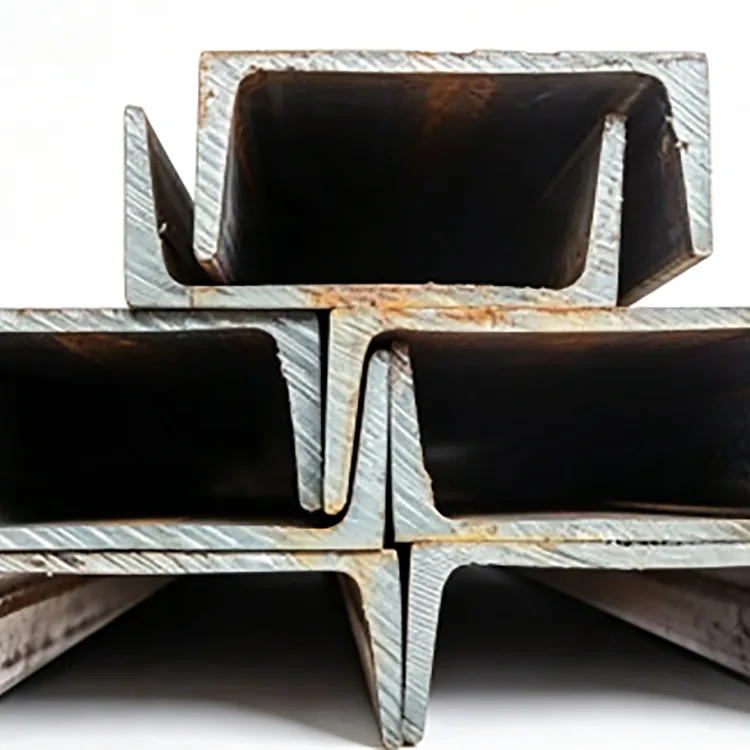

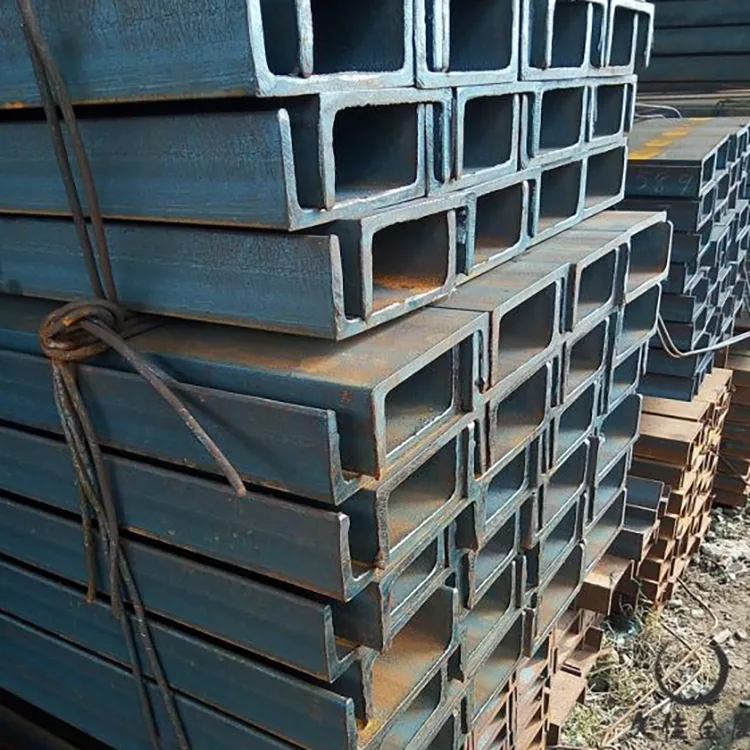

Ceownik ze stali walcowanej na gorąco to otwarty profil ze stali konstrukcyjnej ze środnikiem i dwoma kołnierzami tworzącymi profil U. Jest wytwarzany poprzez walcowanie na gorąco kęsów stalowych, a nie gięcie płaskich taśm lub spawanie oddzielnych płyt.
Walcowana sekcja w kształcie litery U zapewnia środnik zapewniający głębokość konstrukcyjną oraz kołnierze do łączenia płyt, wsporników i innych elementów. Jest powszechnie stosowany do podpór konstrukcyjnych, podstaw sprzętu, ram, stężeń i gotowych konstrukcji stalowych.
Rongheng dostarcza kanały ze stali walcowanej na gorąco Q235B i Q355B w regularnych przekrojach od 5 # do 40 #, o standardowych długościach 6 m, 9 m i 12 m. W przypadku zamówień projektowych dostępne jest niestandardowe cięcie i uzgodniona produkcja.
| Rozmiar | Wysokość (mm) | Szerokość nogi (mm) | Grubość wstęgi (mm) | Waga (kg/m) | Stopień | Długość (m) |
|---|---|---|---|---|---|---|
| 5# | 50 | 37 | 4.5 | 5.44 | Q235B/Q355B | 6 / 9 / 12 |
| 8# | 80 | 43 | 5.0 | 8.04 | Q235B/Q355B | 6 / 9 / 12 |
| 10# | 100 | 48 | 5.3 | 10.00 | Q235B/Q355B | 6 / 9 / 12 |
| 12# | 120 | 53 | 5.5 | 12.06 | Q235B/Q355B | 6 / 9 / 12 |
| 14# | 140 | 58 | 6.0 | 14.53 | Q235B/Q355B | 6 / 9 / 12 |
| 16# | 160 | 63 | 6.5 | 17.24 | Q235B/Q355B | 6 / 9 / 12 |
| 20# | 200 | 73 | 7.0 | 22.63 | Q235B/Q355B | 6 / 9 / 12 |
| 25# | 250 | 78 | 7.5 | 27.41 | Q235B/Q355B | 6 / 9 / 12 |
Standardowy zakres dostaw obejmuje 5#–40#. Inne sekcje można omówić pod kątem wymagań specyficznych dla projektu.
Q235Bjest powszechnie stosowany do ogólnej produkcji konstrukcji, podpór sprzętu, poręczy, ram i innych konwencjonalnych konstrukcji stalowych.
Q355Bzapewnia wyższą określoną granicę plastyczności i można ją wybrać tam, gdzie projekt konstrukcyjny wymaga większej wytrzymałości materiału, w tym cięższych podpór i wymagającego sprzętu lub zastosowań infrastrukturalnych.
Gatunek stali należy dobrać wraz z rozmiarem kanału i obciążeniem konstrukcyjnym. Gatunek o wyższej wytrzymałości nie sprawia, że przekrój o niewymiarowych wymiarach jest odpowiedni pod względem konstrukcyjnym.
Kanał powstaje bezpośrednio poprzez walcowanie na gorąco:
Kęs stalowy → ogrzewanie → walcowanie zgrubne → walcowanie pośrednie → walcowanie wykańczające → kalibrowanie → prostowanie → cięcie → kontrola → wiązanie
Kęs przechodzi przez szereg rolek, które stopniowo ustalają wstęgę, szerokość kołnierza i całkowite wymiary przekroju. Po walcowaniu kanał jest sprawdzany pod kątem wymiarów, prostoliniowości i stanu powierzchni.
Przekrój należy wybrać na podstawie rzeczywistych wymagań konstrukcyjnych, a nie wyłącznie na podstawie rozmiaru i wagi.
W przypadku zamówień preferowany jest dokładny numer przekroju pokazany na rysunku konstrukcyjnym lub w wykazie stali, a nie ogólny opis, taki jak „ciężka stal kanałowa”.
Kanały walcowane na gorąco i kanały formowane na zimno są produkowane w różnych procesach i nie należy ich wybierać wyłącznie na podstawie wysokości nominalnej.
| Przedmiot | Kanał walcowany na gorąco | Kanał formowany na zimno |
|---|---|---|
| Produkcja | Walcowane z podgrzewanych kęsów stalowych | Powstaje poprzez gięcie stalowej taśmy |
| Typowe zastosowanie | Konstrukcyjne i cięższe wykonanie | Lekkie kadrowanie i cieńsze sekcje |
| Sekcja | Walcowana sekcja w kształcie litery U | Profil gięty na zimno |
Przed zastąpieniem jednego typu drugim należy sprawdzić geometrię przekroju, jego grubość i obliczoną nośność konstrukcyjną.
Ceownik ze stali walcowanej na gorąco i belka dwuteowa są przekrojami konstrukcyjnymi, ale spełniają różne wymagania dotyczące przekrojów.
Belka dwuteowa jest powszechnie wybierana do zastosowań z belkami, w których wymagany jest jej przekrój w kształcie litery I. Kanał jest często wygodny w przypadku podpór, podstaw wyposażenia, wsporników i gotowych ram, ponieważ komponenty można łączyć z jego środnikiem i kołnierzami.
Określony przekrój konstrukcyjny powinien być zgodny z rysunkiem projektu, a nie być zmieniany tylko dlatego, że inny przekrój jest łatwiej dostępny.
Znajduje zastosowanie w budownictwie, produkcji przemysłowej, obsłudze maszyn i projektach infrastrukturalnych.
Może być dostarczony w standardowych odcinkach prostych lub przetworzony zgodnie z rysunkami projektowymi.
W przypadku powtarzalnej produkcji wstępnie przycięte i obrobione sekcje mogą ograniczyć prace przygotowawcze w miejscu montażu.
Standardowy produkt dostarczany jest w stanie czarnym, walcowanym na gorąco, ze zgorzeliną walcowniczą i bez powłoki zabezpieczającej przed korozją. W zależności od zastosowania, wytworzoną stal można następnie malować, malować proszkowo lub cynkować ogniowo.
Jeżeli wymagane jest cynkowanie ogniowe, główne prace związane z cięciem i wierceniem należy zazwyczaj zakończyć przed cynkowaniem, aby gotowy element otrzymał określoną obróbkę powierzchniową.
Kontrola jakości obejmuje gatunek stali, wymiary przekroju, prostoliniowość, stan powierzchni i identyfikowalność.
Ciemna zgorzelina walcownicza jest normalną cechą stali walcowanej na gorąco i należy ją odróżnić od aktywnej czerwono-brązowej korozji lub niedopuszczalnych wad powierzchni.
Certyfikaty materiałowe i uzgodnione protokoły kontroli mogą być dostarczane wraz z zamówieniami projektowymi. Jeśli wymaga tego umowa, można również zorganizować inspekcję strony trzeciej.
Czarna powierzchnia walcowana na gorąco nie jest systemem zabezpieczającym przed korozją.
W przypadku zastosowań wewnętrznych w suchych pomieszczeniach można zastosować nieobrobiony kanał, jeśli pozwala na to specyfikacja projektu. Środowiska zewnętrzne i wilgotne wymagają odpowiedniego systemu powłok ochronnych.
Cynkowanie ogniowe można zastosować, gdy wymagana jest długotrwała ochrona antykorozyjna. Ostateczną obróbkę należy wybrać zgodnie ze środowiskiem operacyjnym i sekwencją produkcyjną.
Do budowy fabryk przemysłowych dostarczono profile ze stali walcowanej na gorąco 10 #, 12 # i 16 # Q235B do podpór konstrukcyjnych, elementów pokrycia dachowego i wzmocnienia ścian. Dostarczony zapis projektu wymagał spójnych wymiarów i prostego materiału do produkcji.
Do produkcji maszyn można zastosować sekcje ceowników 20# i 25# na podstawy sprzętu, podpory przenośników i prefabrykowane ramy, gdzie projekt konstrukcyjny wymaga większego przekroju.
Łańcuch dostaw Rongheng ma swoją siedzibę w Tianjin Daqiuzhuang i zapewnia dostęp do dostaw stali konstrukcyjnej, jej przetwarzania i logistyki regionalnej.
Ceowniki ze stali walcowanej na gorąco Q235B i Q355B są dostępne w regularnych przekrojach od 5#–40#, o standardowych długościach 6 m, 9 m i 12 m. Cięcie niestandardowe i uzgodniona produkcja mogą być koordynowane w przypadku zamówień projektowych.

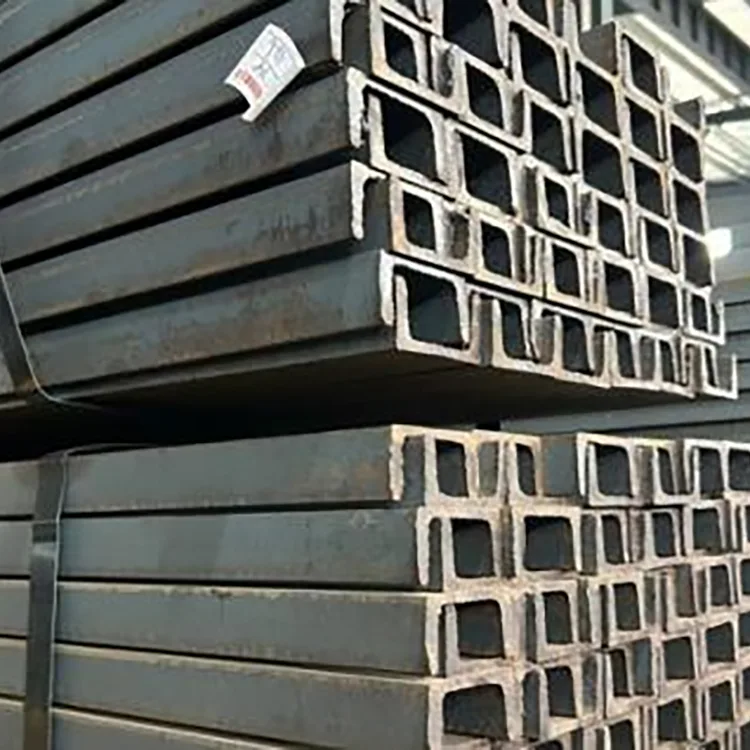

W przypadku przesyłek eksportowych stal kanałową można wiązać i przygotować do załadunku kontenerów i transportu na duże odległości. Certyfikaty materiałowe i protokoły kontroli mogą zostać dostarczone zgodnie z umową zakupu.
W przypadku profili stalowych objętych chińską normą krajową norma GB/T 706-2016 pozostaje aktualna od września 2026 r. GB/T 706-2026 został wydany i zacznie obowiązywać 1 grudnia 2026 r., zastępując wydanie z 2016 r.
W przypadku zamówień złożonych przed wejściem w życie nowego standardu, w umowie zakupu i dokumentach projektowych należy potwierdzić obowiązujące wydanie.
Stosowany jest na podpory konstrukcyjne, podstawy wyposażenia, ramy fabryczne, elementy magazynów, konstrukcje maszyn, konstrukcje stalowe komunalne i prefabrykowane zespoły stalowe.
Kanał walcowany na gorąco produkowany jest z nagrzanych kęsów w procesie walcowania, natomiast kanał formowany na zimno poprzez gięcie taśmy stalowej. Mają inną charakterystykę przekroju i nie należy ich zastępować bez sprawdzenia wymagań konstrukcyjnych.
Nie. Q355B ma wyższą określoną wytrzymałość, ale wymagany gatunek zależy od projektu konstrukcyjnego. Materiał o większej wytrzymałości nie oznacza automatycznie, że kanał o mniejszych wymiarach będzie odpowiedni.
Standardowy zakres dostaw obejmuje 5#–40#. Wymienione sekcje wspólne obejmują 5#, 8#, 10#, 12#, 14#, 16#, 20# i 25#.
Standardowe długości to 6 m, 9 m i 12 m. Istnieje możliwość wykonania niestandardowego cięcia zgodnie z wymaganiami projektu.
Tak. Cięcie o stałej długości, wiercenie, wykrawanie, ukosowanie, szlifowanie i inne uzgodnione prace produkcyjne mogą być wykonane zgodnie z rysunkami.
Tak. Stal kanałową można najpierw wyprodukować, a następnie cynkować ogniowo, gdy wymagana jest ochrona przed korozją w przypadku pracy na zewnątrz lub w wilgoci.
Nie. Ciemna zgorzelina walcownicza jest normalnym skutkiem walcowania na gorąco. Należy odróżnić od czerwono-brązowej korozji, pęknięć, rozwarstwień i innych niedopuszczalnych wad powierzchni.
Przekrój należy dobrać w zależności od rozpiętości, obciążenia, warunków podparcia, kierunku obciążenia i dopuszczalnego ugięcia. Najbardziej wiarygodną podstawą zamówienia jest rysunek konstrukcyjny lub zestawienie stali.
Tak. Można go stosować do odpowiednich ram nośnych instalacji solarnych, podstaw urządzeń i konstrukcji pomocniczych, gdzie przekrój kanału jest zgodny z projektem.
Te większe sekcje można stosować do ciężkich zastosowań, ale ostateczny wybór zależy od ciężaru sprzętu, punktów podparcia, wibracji i wymagań konstrukcyjnych.
W przypadku zamówień eksportowych można omówić oceny międzynarodowe. Skład chemiczny, właściwości mechaniczne i wymagania certyfikacyjne należy potwierdzić przed produkcją.
Certyfikaty materiałowe, protokoły kontroli i inne uzgodnione dokumenty jakościowe mogą zostać dostarczone zgodnie z zamówieniem. W razie potrzeby można również zorganizować kontrolę strony trzeciej.
