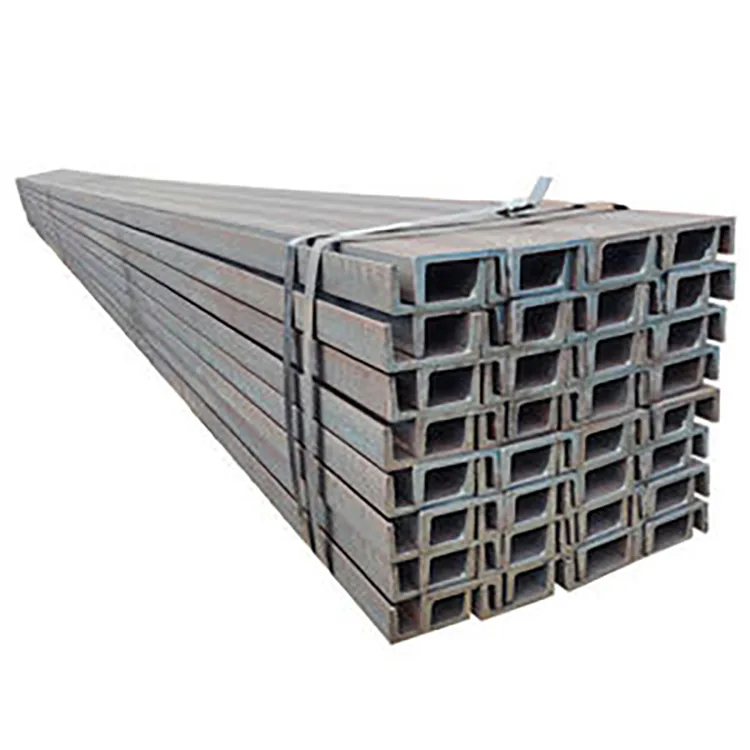

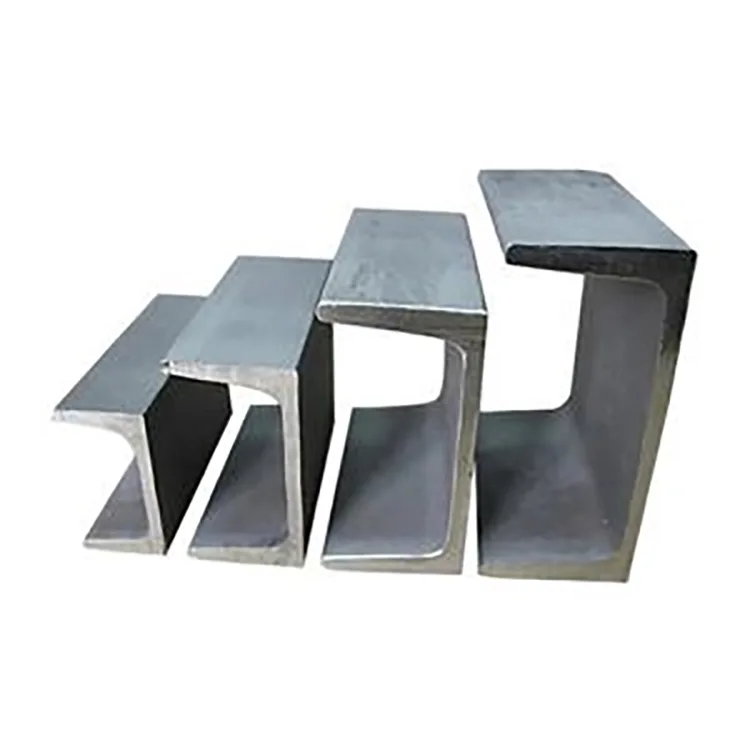

Ceownik ze stali ocynkowanej ogniowo to walcowana na gorąco sekcja stalowa w kształcie litery U ze środnikiem i dwoma kołnierzami. Wymienione rozmiary obejmują 6#, 8#, 10#, 12#, 14#a i 16#a, dostępne są modele Q235B i Q355B. Kanał jest poddawany obróbce, a następnie cynkowany ogniowo do zastosowań zewnętrznych i podatnych na korozję.
Otwarta sekcja w kształcie litery U zapewnia praktyczną powierzchnię połączenia wsporników, śrub, stężeń i wsporników wyposażenia. Powłoka ocynkowana chroni powierzchnię stali przed korozją atmosferyczną.
| Rozmiar kanału | Środnik × Kołnierz × Grubość środnika (mm) | Masa teoretyczna (kg/m) | Długość standardowa |
| 6# | 60 × 37 × 4,8 | 6.928 | 6 m / 9 m / 12 m |
| 8# | 80 × 43 × 5,0 | 8.045 | 6 m / 9 m / 12 m |
| 10# | 100 × 48 × 5,3 | 10.007 | 6 m / 9 m / 12 m |
| 12# | 120 × 53 × 5,5 | 12.059 | 6 m / 9 m / 12 m |
| 14#a | 140 × 58 × 6,0 | 14.535 | 6 m / 9 m / 12 m |
| 16#a | 160 × 63 × 6,5 | 17.241 | 6 m / 9 m / 12 m |
Inne sekcje kanałów a/b mogą być dostarczone zgodnie z rysunkami i wymaganiami projektu. Dostępne jest cięcie o stałej długości, wykrawanie, wiercenie, gięcie i inne uzgodnione procesy obróbki.
Q235Bjest powszechnie stosowany do ram nośnych, podpór sprzętu, konstrukcji magazynowych, poręczy i ogólnej produkcji stali.
Q355Bzapewnia wyższą wytrzymałość materiału i może być przeznaczony do większych obciążeń, większych rozpiętości i bardziej wymagających zastosowań konstrukcyjnych.
Należy wybrać gatunek materiału i rozmiar kanału, a także rozpiętość, obciążenie, rozstaw podpór i obliczenia konstrukcyjne.
| Wymóg | Grubość powłoki |
| Średnia powłoka cynkowa | ≥85 µm |
| Minimum lokalne | ≥65 μm |
| Obcięty koniec | ≥45 µm |
| Opcja odporna na korozję | ≥100 µm |
W przypadku środowisk przybrzeżnych, chemicznych lub innych silnie korozyjnych można zastosować grubszą powłokę cynkową, zgodnie z wymaganiami projektu.
Przy zakupie należy określić wymagania dotyczące powłoki wraz z gatunkiem stali, rozmiarem i długością kanału, na przykład:Q355B / 12# / cynkowanie ogniowe / średni cynk ≥85 μm / 6 m.
Kanał jest produkowany w pierwszej kolejności i ocynkowany po wymaganym cięciu i obróbce mechanicznej.
Stal kanałowa walcowana na gorąco → wymiarowanie i prostowanie → cięcie / obróbka → odtłuszczanie → trawienie → topienie → suszenie → cynkowanie ogniowe → chłodzenie → pasywacja → kontrola powłoki cynkowej → kontrola końcowa → pakowanie.
Kąpiel cynkową zazwyczaj utrzymuje się w temperaturze około 450°C. Powłoka cynkowa powstaje w wyniku reakcji pomiędzy przygotowaną powierzchnią stali a stopionym cynkiem.
| Aplikacja | Typowe zastosowanie |
| Budynki stalowe | Ramy wsporcze, platformy i konstrukcje drugorzędne |
| Ściany osłonowe | Główni i drugorzędni członkowie wspierający |
| Energia słoneczna | Uziemione wsporniki, podstawy i ramy urządzeń PV |
| Prace komunalne | Podstawy poręczy, wsporniki lamp i konstrukcje zewnętrzne |
| Zasilanie i komunikacja | Wsporniki kablowe, wsporniki i ramy osprzętu |
| Rolnictwo | Ramy szklarni i wsporniki sprzętu |
| Zakłady przemysłowe | Regały sprzętowe, podpory kanalizacyjne i konstrukcje zewnętrzne |
| Magazyny | Ramy konstrukcyjne, platformy i systemy wsporcze |
Cięcie o stałej długości, wykrawanie i wiercenie można zwykle zakończyć przed cynkowaniem, tak aby obrabiany element otrzymał ochronę cynkową po wytworzeniu.
Jeżeli po dostawie ocynkowany kanał zostanie wycięty lub nawiercony, odsłoniętą stal należy oczyścić i naprawić za pomocą odpowiedniej powłoki bogatej w cynk. Spawanie usuwa również cynk z nagrzanego obszaru i wymaga naprawy bogatej w cynk po spawaniu.
Kontrola może obejmować następujące elementy:
Do zamówień projektowych można dostarczyć certyfikaty materiałowe i protokoły kontroli cynkowania. W razie potrzeby można również zorganizować kontrolę strony trzeciej.
Czarna stal kanałowa nie ma cynkowej warstwy zabezpieczającej przed korozją i zwykle wymaga malowania lub innej powłoki ochronnej do użytku na zewnątrz. Cynkowana ogniowo stal kanałowa otrzymuje powłokę cynkową podczas obróbki fabrycznej, co eliminuje potrzebę oddzielnego procesu malowania całej powierzchni po dostawie.
W przypadku suchych konstrukcji wewnętrznych, kanał czarny może być wystarczający, jeśli pozwala na to specyfikacja projektu. W przypadku konstrukcji zewnętrznych lub narażonych na działanie wilgoci wymagany system ochrony antykorozyjnej należy określić wraz z przekrojem konstrukcyjnym.
Zamówienia niestandardowe mogą obejmować cięcie o stałej długości, wykrawanie, wiercenie, gięcie, fazowanie, szlifowanie i inną obróbkę zgodnie z rysunkami.

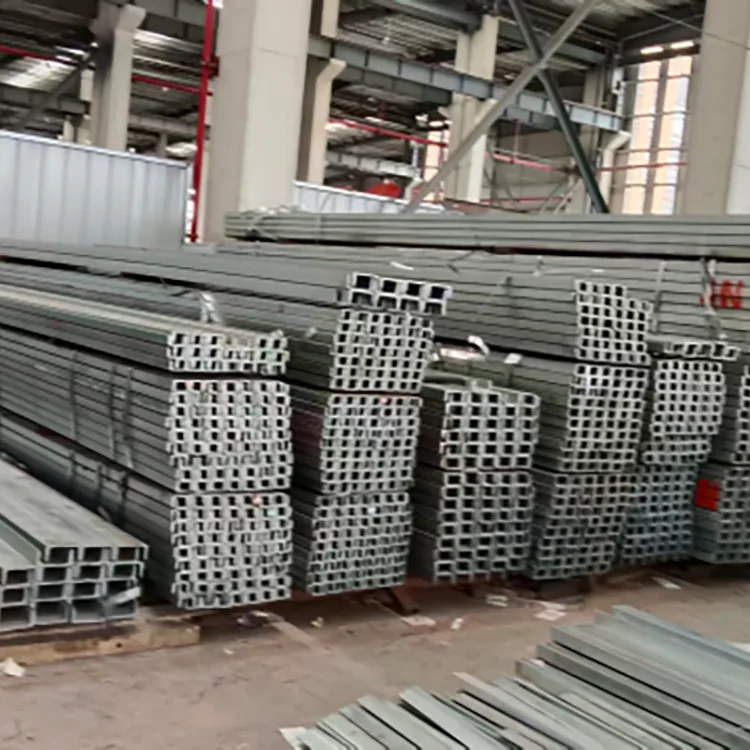

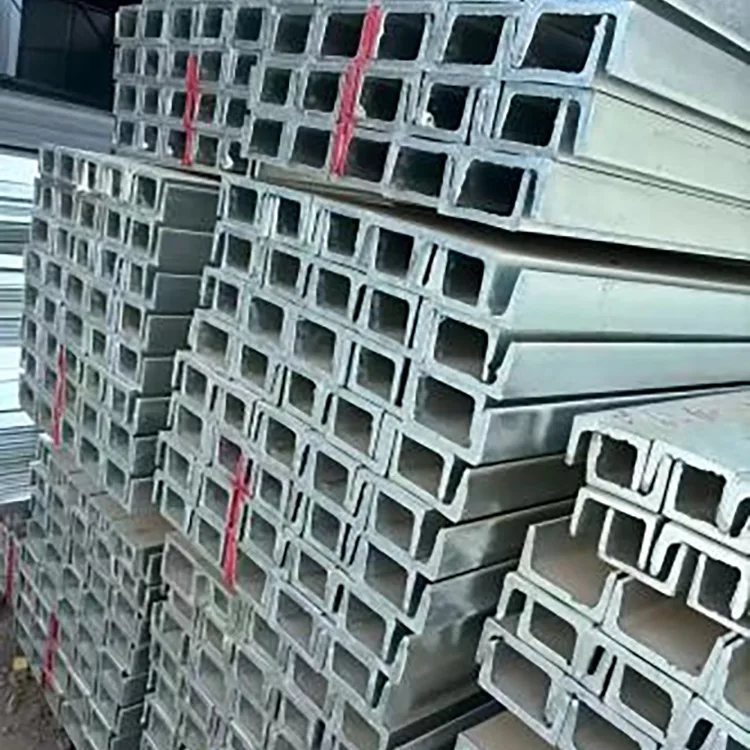

W przypadku zamówień eksportowych stal kanałową można wiązać i wzmacniać na potrzeby transportu oceanicznego. Podczas transportu i przechowywania można zastosować zabezpieczenie odporne na wilgoć, aby zmniejszyć ryzyko uszkodzeń podczas przenoszenia i białej rdzy.
Rongheng dostarcza produkty stalowe z Tianjin Daqiuzhuang i może łączyć standardowe rozmiary kanałów z cięciem na stałą długość i produkcją dostosowaną do projektu.
Typowe rozmiary to 6#, 8#, 10#, 12#, 14#a i 16#a. Inne sekcje a/b można omówić zgodnie z rysunkami i wymaganiami.
Standardowe długości to 6 m, 9 m i 12 m. Stałe długości mogą być dostarczone zgodnie z wymaganiami zamówienia.
Q235B jest powszechnie stosowany w konwencjonalnej produkcji konstrukcyjnej. Q355B ma wyższą wytrzymałość materiału i jest stosowany tam, gdzie obliczenia konstrukcyjne wymagają gatunku o wyższej wytrzymałości.
Standardowe wymaganie można określić jako średnią powłokę cynkową o grubości ≥85 μm, z minimum lokalnym ≥65 μm i powłoką odcięcia ≥45 μm. W przypadku większego narażenia na korozję można zastosować powłoki o grubości ≥100 μm.
Tak. Cięcie, wykrawanie i wiercenie o stałej długości można wykonać przed cynkowaniem zgodnie z rysunkami. Cięcie lub spawanie po cynkowaniu wymaga naprawy dotkniętego obszaru bogatą w cynk.
Tak. Przeznaczony jest do zastosowań, w których stal jest narażona na wilgoć lub korozję atmosferyczną. Wymagania dotyczące powłoki cynkowej należy dobrać w zależności od rzeczywistego środowiska.
Tak. Wymienione zastosowania obejmują naziemne wsporniki fotowoltaiczne, podstawy i ramy urządzeń. Rozmiar kanału, gatunek stali i powłokę cynkową należy określić zgodnie z wymaganiami konstrukcyjnymi i środowiskowymi projektu.
Można dostarczyć certyfikaty materiałowe, protokoły kontroli cynkowania i inne uzgodnione dokumenty jakościowe. W razie potrzeby można również koordynować kontrolę strony trzeciej.
