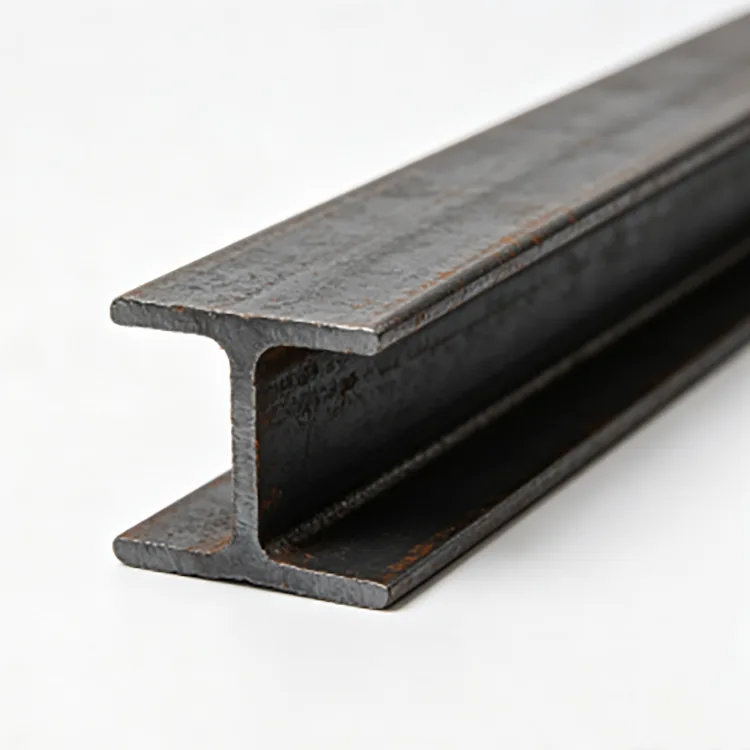

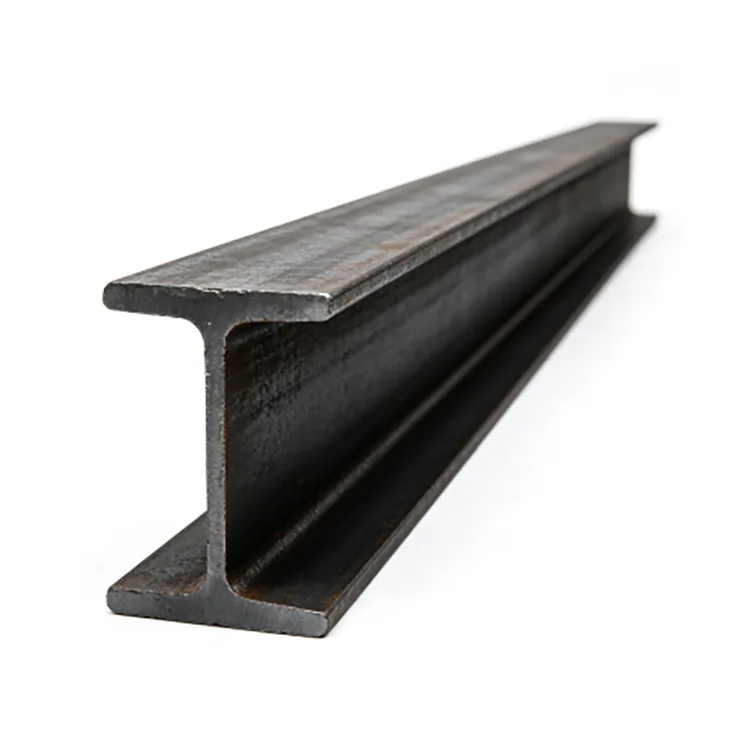

Walcowana na gorąco belka dwuteowa jest walcowaną na gorąco sekcją ze stali konstrukcyjnej z dwoma kołnierzami połączonymi środkowym środnikiem. Sekcja jest formowana bezpośrednio poprzez walcowanie w wysokiej temperaturze, a nie zespawanie ze sobą oddzielnych blach stalowych.
Geometria w kształcie litery I zapewnia odporność na zginanie przez półki, podczas gdy środnik łączy sekcję i przenosi siły ścinające. Jest powszechnie dostarczany do konstrukcji fabrycznych, platform, podstaw sprzętu, stojaków na rury i innych konstrukcji stalowych.
Rongheng dostarcza walcowane na gorąco belki dwuteowe Q235B i Q355B w popularnych rozmiarach od 10 # do 63 #, o standardowych długościach 6 m, 9 m i 12 m. Cięcie na stałą długość i inną obróbkę można zorganizować zgodnie z wymaganiami projektu.
| Przedmiot | Specyfikacja |
|---|---|
| Produkt | Dwuteownik walcowany na gorąco |
| Gatunek stali | Q235B, Q355B |
| Zakres rozmiarów | 10#–63# |
| Powszechne typy | seria a/b |
| Długość standardowa | 6 m / 9 m / 12 m |
| Cięcie o stałej długości | Dostępny |
| Powierzchnia | Walcowane na gorąco, czarne |
| Przetwarzanie | Cięcie, wiercenie, fazowanie, prostowanie, gratowanie |
| Standardowa stal podstawowa | GB/T 706-2016 |
| Inne standardy | Można omówić wymagania ASTM/EN |
| Formularz dostawy | Zapasy lub produkcja zgodnie z wymaganiami |
Często wymagane sekcje to 12,6#, 14#, 16#, 18#, 20a#, 25a# i 32a#. Dokładne wymiary przekroju, szerokość kołnierza, grubość środnika i ciężar teoretyczny zależą od wybranego oznaczenia przekroju.
Właściwy rozmiar belki I zależy od wymagań konstrukcyjnych, a nie od samej ceny lub dostępności. Przed wyborem przekroju należy wziąć pod uwagę rozpiętość, przyłożone obciążenie, stan podparcia, rozstaw, metodę połączenia i dopuszczalne ugięcie.
Większa rozpiętość, skoncentrowane obciążenie sprzętu lub większa odległość między podporami mogą wymagać większego przekroju. Oprócz zginania i ścinania w projekcie konstrukcyjnym może być również konieczne uwzględnienie stabilności bocznej i użyteczności.
Jeżeli rysunek konstrukcyjny określa już numer belki, kolejność powinna być zgodna z określoną sekcją, a nie zezwalać na wymianę wyłącznie na podstawie podobnych wymiarów lub dostępnych zapasów.
Belki I i belki H mają różną geometrię przekroju i właściwości przekroju. Tradycyjne belki dwuteowe mają zazwyczaj węższe kołnierze i nachylone wewnętrzne powierzchnie pasów, podczas gdy belki H mają zazwyczaj szersze kołnierze.
Belki I są powszechnie stosowane jako elementy zginane, natomiast belki H są często wybierane do słupów i cięższych ram konstrukcyjnych. To tylko ogólne rozróżnienie; rzeczywisty przekrój powinien być określony na podstawie projektu konstrukcyjnego.
Belki I nie należy zastępować belką H tylko dlatego, że obie sekcje wyglądają podobnie lub jedna jest łatwiej dostępna.
Q235B jest powszechnie stosowany w belkach fabrycznych, platformach, podporach sprzętu i ogólnej produkcji konstrukcyjnej, gdzie wybrana sekcja spełnia wymagane warunki obciążenia.
Q355B zapewnia wyższą wytrzymałość materiału i może być przeznaczony do cięższych zastosowań konstrukcyjnych, gdzie wymaga tego projekt.
Wyższy gatunek stali nie oznacza automatycznie, że mniejszy przekrój będzie odpowiedni. Jeśli gatunek zostanie zmieniony w celu zmniejszenia ciężaru stali, należy ponownie sprawdzić projekt konstrukcyjny pod kątem wytrzymałości, ugięcia i stabilności.
Belka powstaje bezpośrednio w wyniku szeregu operacji walcowania na gorąco:
Kęs stalowy → ogrzewanie → walcowanie zgrubne → walcowanie pośrednie → walcowanie wykańczające → kalibrowanie → prostowanie → cięcie → kontrola → wiązanie
Kolejne przejścia walcowania ustalają środnik i kołnierze oraz doprowadzają kształtownik do wymaganych wymiarów. Po walcowaniu belkę sprawdza się pod kątem wymiarów, prostoliniowości i stanu powierzchni.
Ciemna zgorzelina walcownicza, zwykle występująca na czarnej stali walcowanej na gorąco, jest powierzchnią produkcyjną powstającą podczas walcowania i nie należy jej mylić z rdzą atmosferyczną.
Podstawowa geometria środnika i kołnierza jest tworzona podczas walcowania, dzięki czemu klient otrzymuje gotowy przekrój konstrukcyjny, a nie oddzielne płyty, które należy przetworzyć w element w kształcie litery I.
Upraszcza to późniejsze cięcie i obróbkę oraz pozwala uniknąć stosowania spoiny wzdłużnej do utworzenia podstawowego przekroju belki. Spójne sekcje walcowane ułatwiają także koordynację harmonogramów materiałów i rysunków produkcyjnych w projektach seryjnych.
Walcowana na gorąco belka dwuteowa jest stosowana głównie tam, gdzie przekrój I zapewnia odpowiedni konstrukcyjny element zginający.
W przypadku zastosowań maszynowych wybór belki powinien uwzględniać więcej niż całkowitą masę sprzętu. Rozpiętość podparcia, punkty mocowania, rozkład obciążenia, wibracje i powtarzające się obciążenia mogą mieć wpływ na wymagany przekrój.
W przypadku projektów dostarczonych maszyn do podstaw sprzętu i produkcji podpór wykorzystano belki dwuteowe 14 #–20 #.

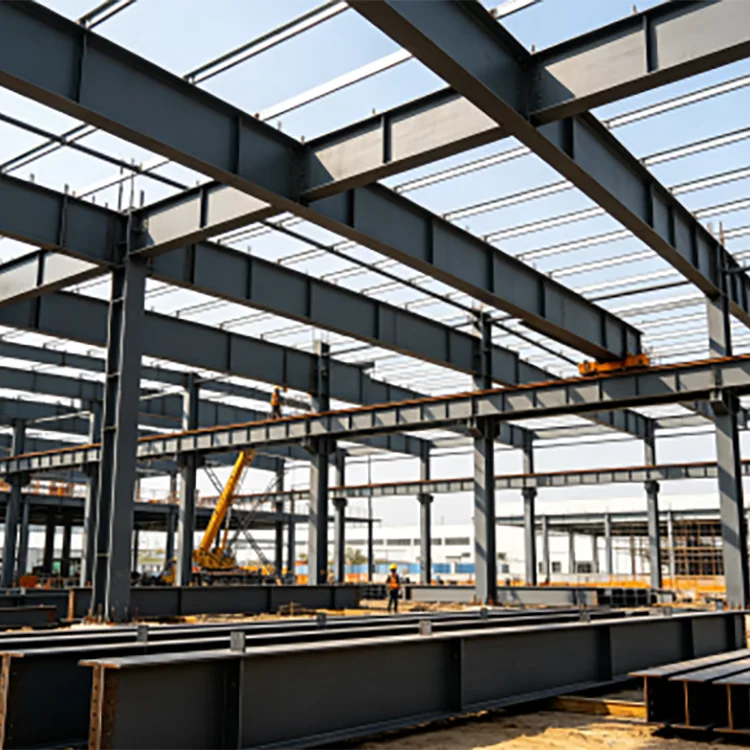

Do budowy fabryki dostarczono 16 #–25 # belek Q235B I do belek dachowych, elementów pomostów i konstrukcji wsporczych.
Stałe wymiary przekroju są ważne w przypadku produkcji seryjnej, ponieważ podczas montażu belki muszą być wyrównane z płytami łączącymi i sąsiadującymi elementami konstrukcyjnymi.
Walcowana na gorąco belka dwuteowa jest dostarczana w postaci czarnej stali walcowanej na gorąco bez powłoki zabezpieczającej przed korozją.
W przypadku zastosowań w suchych pomieszczeniach, czarną powierzchnię można zastosować, gdy projekt nie wymaga dodatkowej ochrony antykorozyjnej. W przypadku odsłoniętych konstrukcji stalowych na zewnątrz można zastosować malowanie, cynkowanie ogniowe lub inny odpowiedni system powłokowy, w zależności od środowiska pracy.
Jeżeli wymagane jest cynkowanie, cięcie, wiercenie i inne prace produkcyjne powinny zostać zakończone przed procesem cynkowania. Zmniejsza to ilość odsłoniętej stali, która w przeciwnym razie wymagałaby naprawy po obróbce.
Rongheng może zorganizować przetwarzanie zgodnie z rysunkiem projektu, w tym:
W przypadku dużych zamówień klienci mogą przed rozpoczęciem produkcji dostarczyć listę rozkrojów i rysunki produkcyjne. Umożliwia to dostosowanie długości belek i wymagań obróbczych do wymiarów montażowych.
Kontrola koncentruje się na gatunku materiału, oznaczeniu przekroju i gotowych wymiarach.
Certyfikaty materiałowe i uzgodnione protokoły kontroli mogą zostać dostarczone zgodnie z wymaganiami projektu. Jeśli określono to w umowie, można również zorganizować kontrolę strony trzeciej.
Zamówienia na stal mogą być rozliczane według wagi rzeczywistej lub teoretycznej zgodnie z umową kupna.
Waga rzeczywista opiera się na zmierzonej masie dostarczonego materiału. Masę teoretyczną oblicza się na podstawie opublikowanej masy jednostkowej wybranego przekroju i jego dostarczonej długości.
Na przykład belka o teoretycznym ciężarze jednostkowym 20 kg/m i długości 12 m ma teoretyczną masę 240 kg.
W przypadku zamówień hurtowych sposób rozliczenia należy potwierdzić przed produkcją i wysyłką.

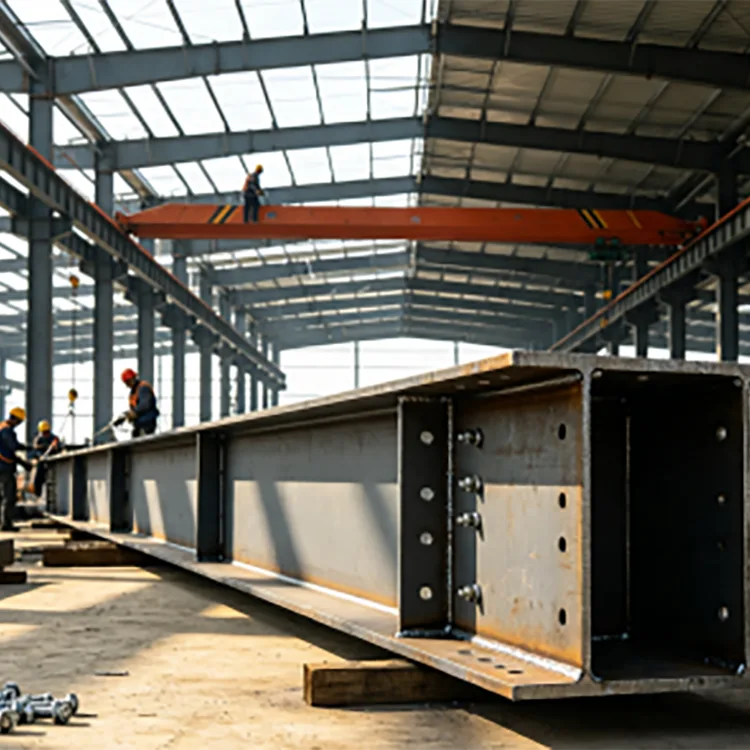

W projekcie fabryki w północnych Chinach wykorzystano walcowaną na gorąco belkę dwuteową Q235B 16 #–25 # do belek dachowych, platform i konstrukcji wsporczych. Materiał dostarczano partiami, po których przed rozpoczęciem produkcji przeprowadzono kontrolę przekroju i wymiarów.
Producent maszyn zastosował belki dwuteowe 14#–20# do podstaw urządzeń i konstrukcji wsporczych. Belki zostały wycięte i wyprodukowane zgodnie z wymaganymi wymiarami podpór przed obróbką powierzchniową.
Na potrzeby projektu infrastrukturalnego w Azji Południowo-Wschodniej dostarczono belki Q355B I do szkieletów instalacji i konstrukcji wsporczych rur. Zlecenie obejmowało sortowanie, wzmocnienie paczek oraz dokumentację eksportową do transportu kontenerowego.

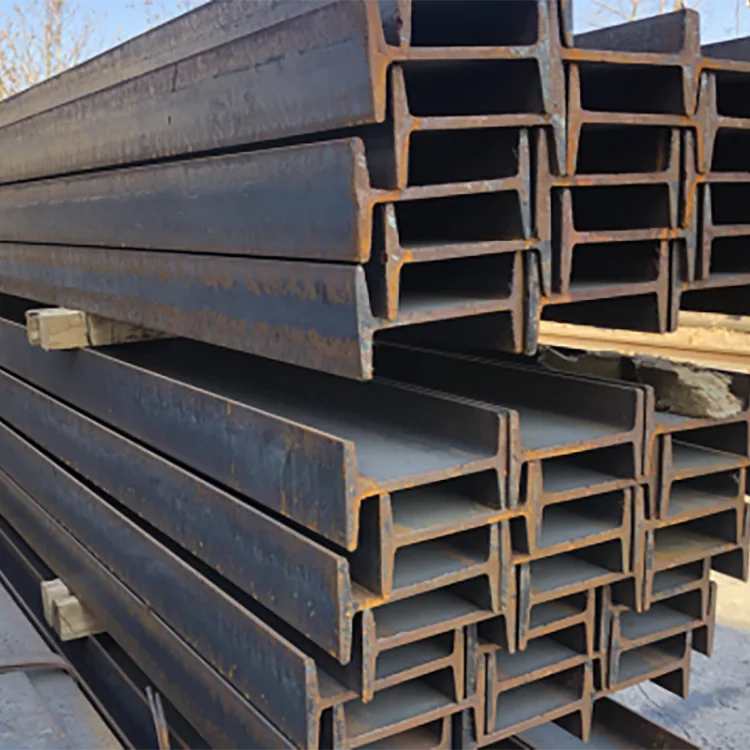

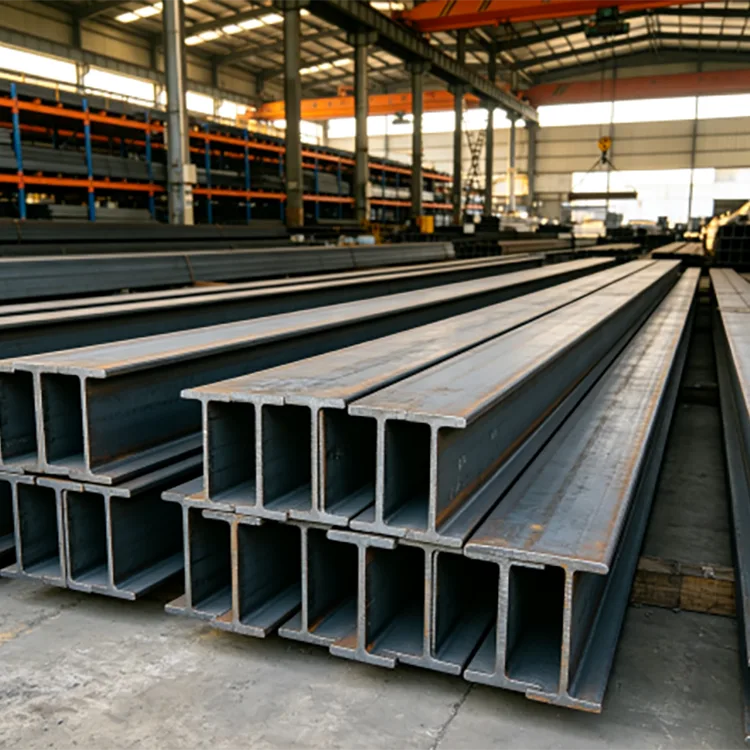

Łańcuch dostaw Rongheng ma swoją siedzibę w Tianjin Daqiuzhuang i zapewnia dostęp do stali walcowanej na gorąco, magazynowania, przetwarzania i logistyki eksportowej.
Wspólne sekcje belek dwuteowych od 10 # do 63 # można ustawić zgodnie z zapotrzebowaniem na zapasy i projekt. Q235B i Q355B są dostępne dla różnych wymagań konstrukcyjnych, natomiast cięcie na stałą długość i uzgodnioną obróbkę można koordynować przed wysyłką.
W przypadku zamówień zagranicznych sortowanie materiałów, wiązanie, załadunek kontenerów i dokumentacja eksportowa mogą być również koordynowane zgodnie z wymaganiami wysyłki.
Jest powszechnie stosowany do belek fabrycznych, konstrukcji dachowych i platform, podstaw sprzętu, stojaków na rury, konstrukcji magazynowych i innych konstrukcji stalowych.
Nie. Geometria kołnierzy i właściwości przekroju są różne. Nie należy zastępować belki dwuteowej belką H bez sprawdzenia wymagań konstrukcyjnych.
Żadne z nich nie jest uniwersalnie lepsze. Wybór odpowiedniego przekroju zależy od rozpiętości, obciążenia, właściwości przekroju, warunków podparcia i projektu konstrukcyjnego.
Główne dostarczane gatunki to Q235B i Q355B. Inne oceny można omówić, jeśli wymaga tego projekt.
Typowy zakres rozmiarów to 10#–63#, włączając sekcje serii a/b. Dokładne wymiary i teoretyczna masa jednostkowa zależą od wybranego oznaczenia przekroju.
Tak. Standardowe długości to 6 m, 9 m i 12 m. Istnieje możliwość wykonania cięć o stałej długości zgodnie z wymaganiami projektu.
Tak. Wiercenie, cięcie, fazowanie, prostowanie i gratowanie można zorganizować zgodnie z rysunkami i ustalonymi wymaganiami technologicznymi.
Tak. Jeśli wymagana jest dodatkowa ochrona antykorozyjna w środowiskach zewnętrznych lub wilgotnych, belkę można najpierw wyprodukować, a następnie cynkować ogniowo.
Nie automatycznie. Zmianę gatunku stali należy sprawdzić pod kątem obciążenia konstrukcyjnego, rozmiaru przekroju i wymagań projektowych.
Masę teoretyczną oblicza się zwykle na podstawie opublikowanej masy jednostkowej wybranego przekroju pomnożonej przez jego długość. Można również zastosować rozliczenie według wagi rzeczywistej, jeżeli zostało to określone w umowie.
Certyfikaty materiałowe i uzgodnione protokoły kontroli mogą zostać dostarczone zgodnie z wymaganiami projektu. W razie potrzeby można również zorganizować kontrolę strony trzeciej.
Tak. Dostawa stali profilowej, cięcie na stałą długość, uzgodniona obróbka, łączenie w wiązki, dokumentacja inspekcyjna, załadunek kontenerów i dokumentacja eksportowa mogą być koordynowane w przypadku zamówień międzynarodowych.
