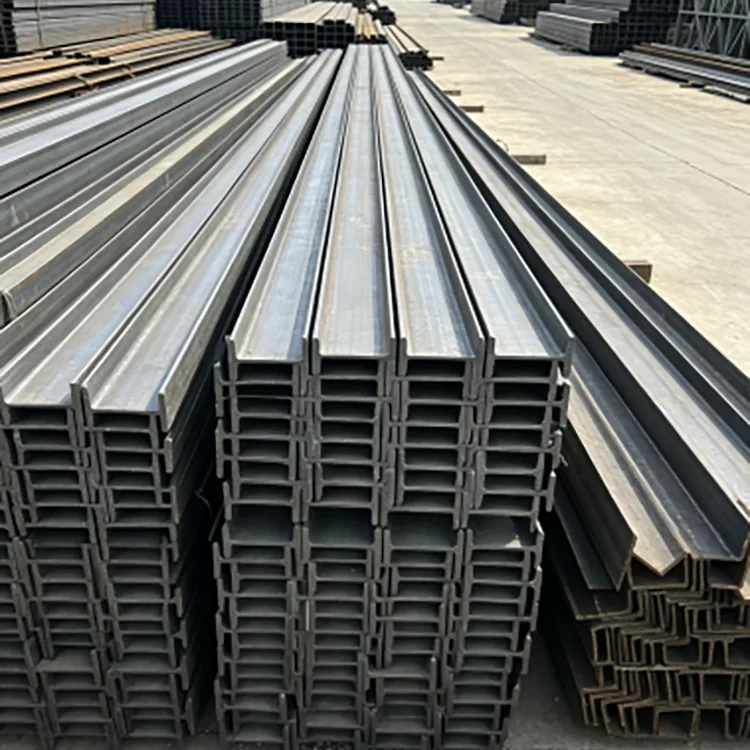

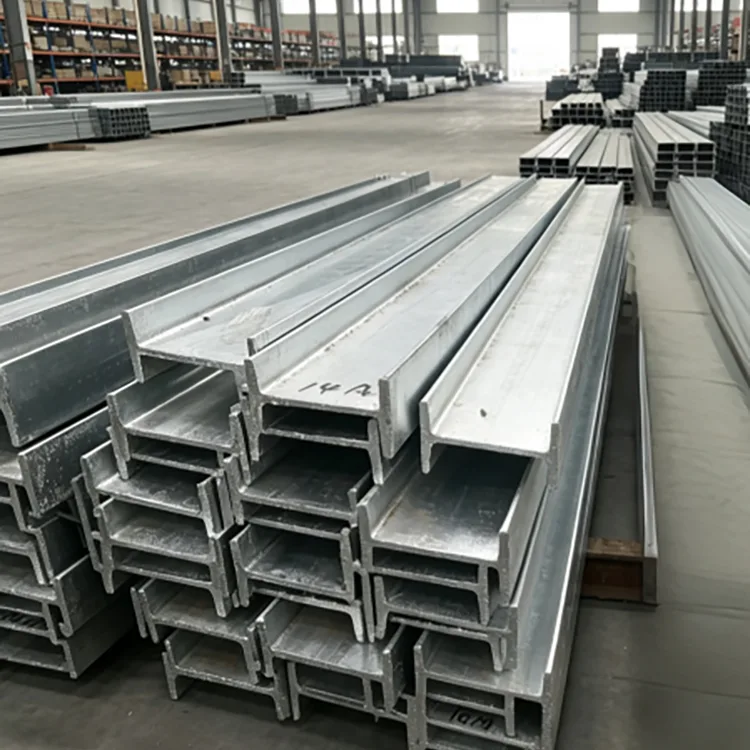

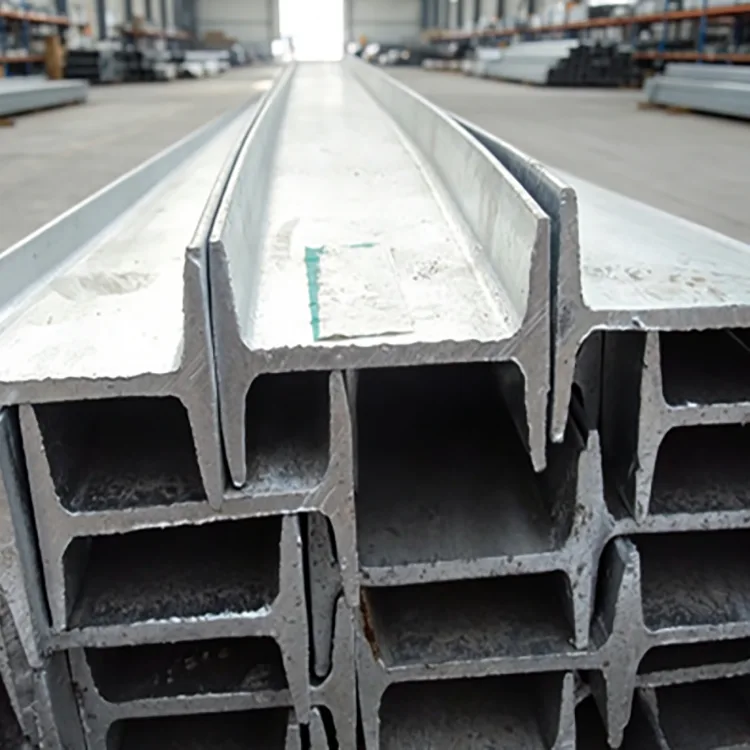

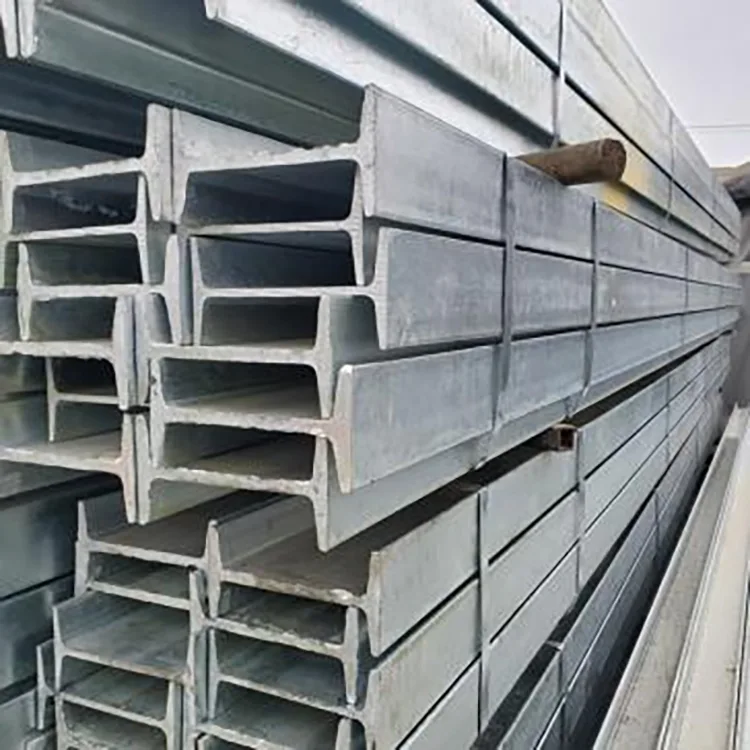

Dwuteownik ocynkowany ogniowo to walcowana na gorąco belka stalowa o przekroju dwuteowym, wykończona powłoką cynkową poprzez cynkowanie ogniowe. Sekcja w kształcie litery I zapewnia wytrzymałość konstrukcyjną poprzez środnik i kołnierze, podczas gdy ocynkowana powierzchnia zapewnia ochronę przed korozją odsłoniętych konstrukcji stalowych.
Rongheng dostarcza ocynkowane belki dwuteowe w Q235B i Q355B, w typowych rozmiarach od 10 # do 63 #, standardowych długościach 6 m, 9 m i 12 m oraz niestandardowych długościach od około 2–19 m. Cięcie, wiercenie, fazowanie, prostowanie, szlifowanie i gratowanie można wykonać przed cynkowaniem zgodnie z rysunkami projektu.
| Przedmiot | Specyfikacja |
|---|---|
| Produkt | Dwuteownik ocynkowany ogniowo |
| Sekcja podstawowa | Belka dwuteowa walcowana na gorąco |
| Gatunek stali | Q235B, Q355B |
| Chiński standard | Aktualnie obowiązująca norma GB/T 706-2016 |
| Nowy standard | GB/T 706-2026, obowiązuje od 1 grudnia 2026 r |
| Standard cynkowania | GB/T 13912-2020 |
| Międzynarodowe referencje | ASTM A123/A123M-24, jeśli ma to zastosowanie |
| Typowy rozmiar | 10#–63# |
| Długość standardowa | 6 m, 9 m, 12 m |
| Długość niestandardowa | Około 2–19 m |
| Zwykła powłoka cynkowa | 85–120 μm |
| Zwiększona powłoka cynkowa | Około 100–140 μm według wymagań projektu |
| Przetwarzanie | Cięcie, wiercenie, fazowanie, prostowanie, szlifowanie, gratowanie |
W przypadku zamówień eksportowych norma stali konstrukcyjnej, norma cynkowania, rozmiar przekroju, gatunek stali, powłoka cynkowa i wymagania dotyczące przetwarzania powinny zostać potwierdzone z rysunkami projektu i umową przed rozpoczęciem produkcji.
Belki dwuteowe i belki H to różne przekroje konstrukcyjne i nie należy ich traktować jako wymienne. Konwencjonalna belka dwuteowa ma węższy układ kołnierzy i nachylone wewnętrzne powierzchnie pasów, podczas gdy belki H mają zazwyczaj szersze kołnierze i inną geometrię przekroju.
Przy zamawianiu należy zidentyfikować belkę na podstawie jej przekroju, wymiarów i obowiązującej normy, a nie używać jedynie ogólnego terminu „belka stalowa”. Dostawca powinien dopasować dostarczony profil do zatwierdzonego rysunku przed cięciem i cynkowaniem.
Preferowaną sekwencją jest zakończenie wymaganego cięcia i obróbki przed cynkowaniem, tak aby obrobiona stal otrzymała ochronę cynku po wytworzeniu.
Belka dwuteowa walcowana na gorąco → kontrola materiału → prostowanie → cięcie i obróbka skrawaniem → odtłuszczanie → wytrawianie → topnikowanie → suszenie → cynkowanie ogniowe → chłodzenie → wykończenie → kontrola powłoki cynkowej → kontrola wymiarowa → pakowanie.
Element stalowy zanurza się w stopionym cynku w temperaturze około 450°C. Powłoka cynkowa pokrywa odsłonięte środniki, kołnierze, krawędzie i inne dostępne powierzchnie.
W przypadku większych lub cięższych przekrojów należy sprawdzić prostoliniowość i wymiary po cynkowaniu, ponieważ ogrzewanie i chłodzenie mogą mieć wpływ na ostateczną geometrię.
Rongheng zwykle dostarcza powłokę cynkową o grubości 85–120 μm, a jeśli wymagane są wyższe wymagania dotyczące powłoki, dostępne jest około 100–140 μm.
| Środowisko aplikacji | Rozważanie powłoki |
|---|---|
| Normalna ekspozycja na zewnątrz | 85–120 μm |
| Wilgotne środowisko przemysłowe | Można określić wyższe wymagania dotyczące powłoki |
| Środowisko przybrzeżne lub zasolone | Zwiększona ocena powłoki i korozji |
| Ciężkie narażenie chemiczne | Potwierdzić zgodność powłoki ze środowiskiem projektu |
| Ciągłe zanurzenie w wodzie morskiej | Nie należy polegać wyłącznie na standardowym cynkowaniu atmosferycznym |
Grubsza powłoka cynkowa zapewnia większą masę cynku w przypadku ekspozycji atmosferycznej, ale grubość powłoki należy dobierać zgodnie z rzeczywistymi wymaganiami środowiskowymi i projektowymi, a nie stosować ją jako substytut kompletnego systemu kontroli korozji.
Q235B jest używany w konwencjonalnych zastosowaniach konstrukcyjnych, gdzie wymagany przekrój spełnia obliczone wymagania dotyczące obciążenia i obsługi. Q355B zapewnia wyższą granicę plastyczności i może być stosowany do zastosowań wymagających większej wytrzymałości konstrukcyjnej.
Gatunek stali należy wybrać wraz z rozmiarem belki, rozpiętością, obciążeniem i projektem połączenia. Gatunek o wyższej wytrzymałości nie kompensuje automatycznie niedowymiarowanego przekroju lub nieodpowiedniego projektu konstrukcyjnego.
Jasną specyfikację zakupów można zapisać jako:
Q355B / 25# I Belka / 12 m / ocynkowana ogniowo / określona powłoka cynkowa / przycięta według rysunku.
Jeśli to możliwe, obróbkę należy zakończyć przed cynkowaniem ogniowym. Dostępne przetwarzanie obejmuje:
Zakończenie tych operacji przed cynkowaniem pomaga zapewnić ochronę cynkową obrabianego elementu. Jeśli po cynkowaniu przeprowadzane jest cięcie, wiercenie lub spawanie, obszary odsłonięte lub narażone na działanie ciepła wymagają odpowiedniej naprawy.
W przypadku zamówień na ocynkowane belki dwuteowe kontrola powinna obejmować zarówno stal bazową, jak i gotowy ocynkowany element.
Certyfikaty materiałowe, protokoły kontroli cynkowania, dane z kontroli wymiarowej i dokumentacja z kontroli stron trzecich mogą być ustawione zgodnie z wymaganiami projektu.
W nadmorskim projekcie przemysłowym wykorzystano 10 # i 12 # Q235B ocynkowanych ogniowo sekcji I do zewnętrznych elementów nośnych konstrukcji. Ze względu na dużą wilgotność i zasolone powietrze w projekcie przewidziano zwiększoną powłokę cynkową.
Ocynkowane elementy zostały dostarczone po sprawdzeniu wymiarów i wymaganej obróbce. Zgodnie z dostarczonym protokołem projektu, konstrukcja przez siedem lat była wolna od powszechnej rdzy i łuszczenia się powłoki oraz przeszła wielokrotne kontrole nadzorcze.
Duży projekt instalacji fotowoltaicznej montowanej na ziemi wymagał belek Q235B I do umieszczenia podstaw sprzętu i konstrukcji wsporczych narażonych na działanie słońca, wiatru i deszczu. Belki zostały dostarczone z obróbką na stałą długość i cynkowaniem ogniowym zgodnie z wymaganiami projektu.
Ocynkowane elementy dotarły gotowe do montażu konstrukcyjnego, co pozwoliło uniknąć oddzielnej operacji malowania na dużą skalę. Specyfikacja ocynkowana została wybrana ze względu na projektowany okres trwałości wynoszący 25 lat.
W przypadku zamówień eksportowych przed produkcją należy potwierdzić następujące informacje:
Łańcuch dostaw Rongheng ma swoją siedzibę w Tianjin Daqiuzhuang i zapewnia dostęp do zasobów stali walcowanej na gorąco, cynkowania i dalszego przetwarzania stali.
W przypadku standardowych rozmiarów belek dwuteowych, w miarę dostępności, można koordynować dostawy magazynowe. W przypadku zamówień projektowych cięcie o stałej długości, obróbka na podstawie rysunku, cynkowanie, kontrola i przygotowanie do eksportu mogą być koordynowane przed wysyłką.
Belki I mają zazwyczaj węższe kołnierze i nachylone wewnętrzne powierzchnie pasów, podczas gdy belki H mają zazwyczaj szersze kołnierze i inną geometrię przekroju. Należy je określić poprzez dokładne oznaczenie przekroju i wymiary, a nie zastępować wyłącznie na podstawie wyglądu.
Typowe gatunki obejmują Q235B i Q355B. Odpowiedni stopień powinien być zgodny z projektem konstrukcyjnym i specyfikacją projektu.
Typowy zakres powłok cynkowych wynosi 85–120 μm. W przypadku projektów wymagających zwiększonej powłoki można rozważyć grubość około 100–140 μm, zgodnie z obowiązującą specyfikacją.
Tak. Cięcie o stałej długości, wiercenie, ukosowanie, prostowanie, szlifowanie i gratowanie można zakończyć przed cynkowaniem zgodnie z rysunkami.
Tak, ale powłokę cynkową należy dobrać do rzeczywistego narażenia. Środowiska przybrzeżne i zasolone wymagają dokładniejszej oceny korozji niż zwykłe śródlądowe warunki zewnętrzne. Ciągłe zanurzenie w wodzie morskiej wymaga osobnego podejścia do kontroli korozji.
Nie automatycznie. Zmiana gatunku stali wymaga potwierdzenia, że materiał o niższej wytrzymałości nadal spełnia wymagane obciążenia konstrukcyjne i warunki użytkowania.
Ogrzewanie i chłodzenie podczas cynkowania może mieć wpływ na wymiary i prostotę elementów stalowych, szczególnie większych przekrojów. Dlatego też po cynkowaniu należy sprawdzić gotowe belki.
Tak, ale spawanie usuwa cynk wokół nagrzanego obszaru. Po spawaniu dotkniętą strefę należy oczyścić i naprawić odpowiednią powłoką bogatą w cynk. Jeśli to możliwe, szczegóły połączeń należy uzupełnić przed cynkowaniem.
Standardowe długości to 6 m, 9 m i 12 m. Stałe długości od około 2–19 m można omówić w zależności od wymagań produkcyjnych i transportowych.
W zależności od projektu mogą zostać dostarczone certyfikaty materiałowe, protokoły kontroli cynkowania, dane z kontroli wymiarowej, informacje o opakowaniu i dokumentacja z kontroli stron trzecich.
