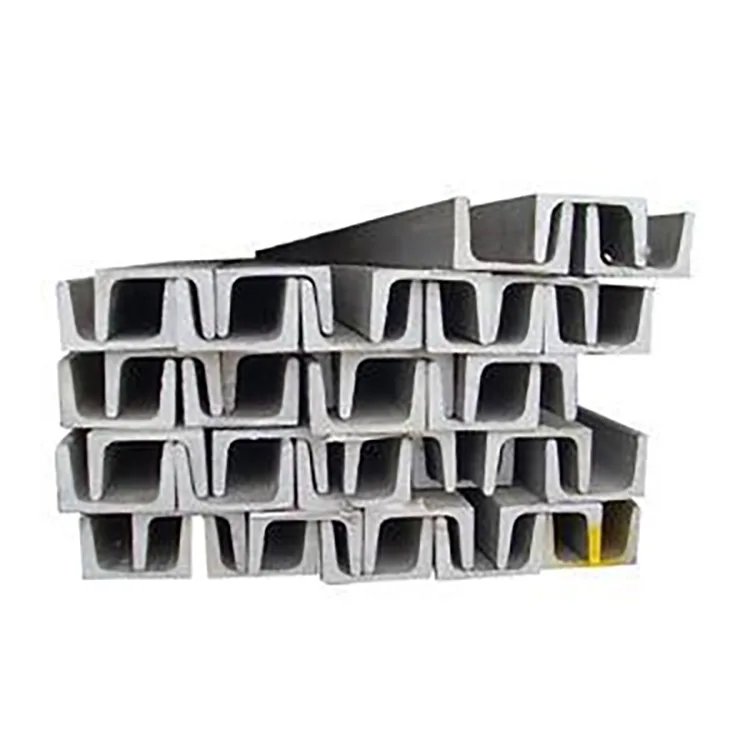

Ocynkowany kanał U

Ocynkowany kanał U jest wybierany, gdy projekt wymaga otwartej sekcji stalowej do mocowania, pozycjonowania lub podpierania komponentów na zewnątrz, zamiast zamkniętej rury lub konwencjonalnej płatwi C/Z.

Sekcja w kształcie litery U tworzy ciągłą podstawę i kołnierze boczne do przykręcania, zaciskania i łączenia. Jest powszechnie stosowany do podstaw urządzeń, podpór rurowych, konstrukcji fotowoltaicznych, ram zewnętrznych, podpór osadzonych i instalacji komunalnych.

Kolejność produkcji jest ważna. Taśma stalowa jest najpierw walcowana w wymagany profil U, a następnie cięta i wykrawana. Gotową sekcję poddaje się następnie wstępnej obróbce chemicznej i cynkowaniu ogniowemu. Takie podejście pozwala uniknąć zaginania ocynkowanej taśmy do ostatecznego kształtu i zapewnia ochronę cynkową uformowanej sekcji, w tym wnętrza ceownika.

W przypadku projektów zewnętrznych właściwą kombinacją nie jest po prostu „grubszy cynk = lepszy”. Rozmiar przekroju, gatunek stali, grubość ścianki, obciążenie strukturalne, środowisko narażenia i oczekiwany okres użytkowania należy rozpatrywać łącznie.

Geometria przekroju ma znaczenie

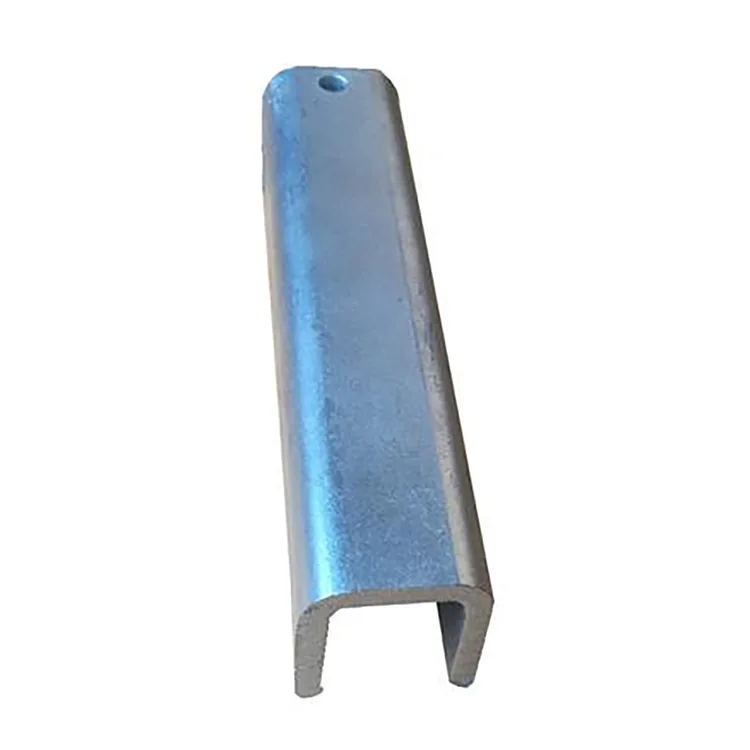

Główną zaletą kanału U jest jego otwarta geometria.

Dolna część zapewnia ciągłą powierzchnię nośną, natomiast dwa boczne kołnierze można wykorzystać do połączeń śrubowych, zacisków, wsporników i elementów pozycjonujących. Dzięki temu jest przydatny tam, gdzie instalatorzy potrzebują dostępu do przyłącza od strony otwartej.

W porównaniu z sekcją C lub Z, kanał U jest ogólnie wygodniejszy w przypadku podstaw sprzętu, podpór rurowych i konstrukcji pozycjonujących. Przekroje C i Z są częściej wybierane na podstawie ich zachowania konstrukcyjnego jako płatwie lub elementy szkieletu.

W przypadku projektów obejmujących sprzęt fotowoltaiczny, rurociągi zewnętrzne lub podpory maszyn, profil U może zatem zmniejszyć potrzebę stosowania dodatkowych prefabrykowanych wsporników.

Specyfikacje techniczne

Dlaczego najpierw formować, a później galwanizować?

W przypadku tego typu produktów formowanie i większość produkcji należy zakończyć przed cynkowaniem ogniowym.

Droga produkcji to:

Kontrola taśmy stalowej → Poziomowanie → Formowanie rolek w kształcie litery U → Cięcie CNC → Wykrawanie i obróbka narożników → Prostowanie → Odtłuszczanie → Wytrawianie → Topienie → Suszenie → Cynkowanie ogniowe → Chłodzenie/pasywacja → Kontrola cynku → Kontrola końcowa → Pakowanie

Ta sekwencja pozwala producentowi kontrolować ostateczne wymiary przekroju U przed cynkowaniem.

Oznacza to również, że otwory, narożniki i wnętrze uformowanego profilu traktuje się jako część gotowego przekroju, a nie powłokę, która musi przetrwać kolejne operacje formowania.

Po cynkowaniu należy unikać niepotrzebnego zginania i ciężkiego formowania. Jeśli materiał musi zostać zespawany lub przecięty na miejscu pracy, uszkodzony obszar cynku należy oczyścić i naprawić za pomocą odpowiedniej powłoki bogatej w cynk.

Wybór powłoki cynkowej

Powłokę cynkową należy dobrać do rzeczywistego środowiska korozyjnego.

85 μm+ jest odpowiednią specyfikacją początkową dla zwykłych zastosowań zewnętrznych na obszarach śródlądowych, gdzie ekspozycja jest stosunkowo umiarkowana.

W przypadku grubości 120–180 μm powłokę można rozważyć w wilgotnych fabrykach, obiektach rolniczych i hodowlanych, instalacjach nad rzekami i innych lokalizacjach o bardziej trwałej wilgoci.

W przypadku grubości 200–275 μm grubsza powłoka jest przeznaczona do projektów o większym narażeniu na korozję, takich jak obszary przybrzeżne, porty, obiekty chemiczne i środowiska ściekowe. Dokładne wymagania dotyczące powłoki należy jeszcze potwierdzić w oparciu o kategorię korozyjności projektu i obowiązującą specyfikację.

Grubsza warstwa cynku nie kompensuje niedowymiarowania przekroju stalowego. Ochronę antykorozyjną i projekt konstrukcyjny należy oceniać osobno.

Q235B czy Q355B?

Gatunek stali powinien odpowiadać obciążeniu strukturalnemu, a nie wymaganiom dotyczącym cynku.

Q235B to praktyczny wybór do standardowych wsporników sprzętu, wsporników zewnętrznych, wsporników rur, pomocniczych konstrukcji fotowoltaicznych i ogólnych zastosowań komunalnych.

Q355B lepiej nadaje się do zastosowań o większym obciążeniu, takich jak duże podstawy sprzętu, cięższe konstrukcje wsporcze, warunki silnego wiatru lub śniegu oraz projekty, w których konstrukcja konstrukcyjna wymaga stali o wyższej wytrzymałości.

W przypadku dostarczonego asortymentu Q355B jest opisywany jako zapewniający o około 30% większą nośność przy tym samym rozmiarze przekroju w odpowiednich warunkach projektowych. Należy to traktować raczej jako porównanie projektu/projektu niż uniwersalną zasadę wymiany; końcowy odcinek należy sprawdzić pod kątem obciążenia inżynieryjnego.

U Rozmiar kanału i grubość ścianki

Seria U80–U300 umożliwia dopasowanie przekroju do różnych obciążeń podpór.

U80–U120 można stosować do wsporników rur świetlnych, wsporników drobnego sprzętu, elementów pozycjonujących i wtórnych konstrukcji szklarniowych.

U140–U200 obejmuje wiele głównych zastosowań w zakresie wsparcia zewnętrznego, w tym fotowoltaiczne konstrukcje pomocnicze, bazy sprzętowe i instalacje miejskie.

U220–U300 jest bardziej odpowiedni do cięższych podstaw sprzętu, większych konstrukcji wsporczych i projektów wymagających większej nośności sekcji.

Dla grubości ścianki:

1,2–1,4 mm: wsporniki do lekkich obciążeń, elementy pozycjonujące i inne niż główne zastosowania wsporcze

1,5–2,0 mm: powszechny zakres dla zewnętrznych konstrukcji wsporczych i podstaw wyposażenia

2,2–3,0 mm: większe obciążenia, duże podpory, obszary o dużym wietrze/śniegu i zastosowania wymagające większej odporności na odkształcenia

Ostateczną grubość należy obliczyć na podstawie rzeczywistej rozpiętości, sposobu połączenia i przyłożonego obciążenia.

Aplikacje

Konstrukcje fotowoltaiczne i wiatrowe

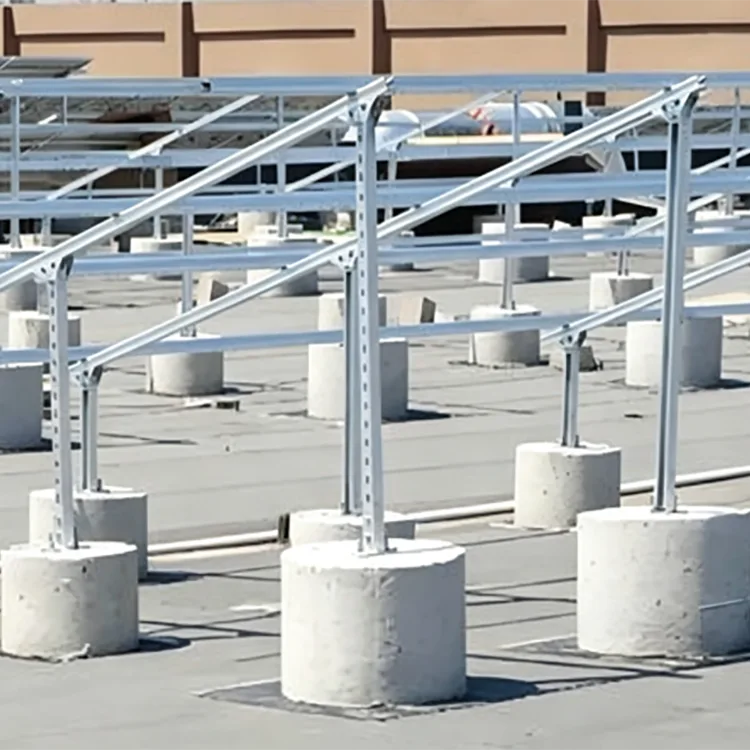

Ocynkowane profile U mogą być stosowane do podstaw urządzeń, elementów mocujących, konstrukcji pozycjonujących i podpór pomocniczych w zewnętrznych instalacjach energii odnawialnej. Jeżeli projekt przewiduje okres 25 lat, powłokę cynkową należy wybrać w zależności od rzeczywistego narażenia środowiska, a nie określać tę samą powłokę dla każdej lokalizacji.

Obszary przybrzeżne i portowe

Mgła solna i utrzymująca się wilgoć przyspieszają korozję odsłoniętej stali. Profile ocynkowane w kształcie litery U z grubszą powłoką można stosować do wsporników sprzętu zewnętrznego, osadzonych podstaw i konstrukcji mocujących, jeśli geometria przekroju jest odpowiednia.

Zwierzęta gospodarskie i obiekty rolnicze

Systemy wentylacyjne, rurociągi, wsporniki urządzeń i konstrukcje szklarniowe mogą być narażone na działanie wysokiej wilgotności i atmosfery zawierającej amoniak. W takich warunkach stal ocynkowana zapewnia lepszą ochronę przed korozją niż niezabezpieczona stal czarna.

Obiekty chemiczne i kanalizacyjne

Wsporniki sprzętu, konstrukcje mocujące rury i ramy zewnętrzne mogą skorzystać z cynkowania ogniowego, jeśli środowisko jest kompatybilne ze stalą ocynkowaną. W przypadku bardzo agresywnego narażenia chemicznego należy dobrać kompletny system ochrony antykorozyjnej w zależności od medium chemicznego.

Miejskie Struktury Zewnętrzne

Zastosowania obejmują podstawy balustrad, podpory oświetleniowe, konstrukcje mocujące urządzenia komunikacyjne, ramy krajobrazowe i inne zewnętrzne elementy stalowe.

Fabryczne wsporniki zewnętrzne

Może być stosowany do odsłoniętych rurociągów, wsporników urządzeń, zewnętrznych konstrukcji mocujących i podpór mediów wokół zakładów przemysłowych.

Dwa typowe zastosowania projektowe

Nadmorski Park Przemysłowy

W przypadku projektu wsporczego sprzętu zewnętrznego, położonego około 2 km od linii brzegowej, na wsporniki sprzętu i osadzone podstawy wybrano ocynkowany profil U Q355B z powłoką cynku o grubości 220 μm. Ze względu na narażenie na mgłę solną wybrano cięższą powłokę, natomiast ze względu na wymagania dotyczące obciążenia konstrukcyjnego zastosowano stal o wyższej wytrzymałości. Profil U uprościł także pozycjonowanie sprzętu i połączenia śrubowe.

Modernizacja obiektu hodowlanego

Wielkoskalowa ferma trzody chlewnej i drobiu wymagała odpornych na korozję elementów wsporczych dla sprzętu i rurociągów w środowisku o wysokiej wilgotności i narażeniu na amoniak. Do konstrukcji wsporczych i elementów mocujących zastosowano ocynkowane profile U Q235B. Otwarty profil umożliwił wygodny montaż i regulację, a ocynkowana powierzchnia zmniejszyła potrzebę powtarzanej obróbki antykorozyjnej.

Tam, gdzie ocynkowany kanał U nie jest najlepszym wyborem

Ceownik U nie powinien automatycznie zastępować co drugiej sekcji stalowej.

W przypadku płatwi dachowych bardziej odpowiednią konfigurację konstrukcyjną mogą stanowić przekroje C lub Z.

W przypadku zamkniętych elementów konstrukcyjnych, gdzie ważna jest odporność na skręcanie, zamknięta geometria lub wygląd, preferowane mogą być kwadratowe lub prostokątne profile puste.

W przypadku zastosowań wewnętrznych w suchych pomieszczeniach niepowlekany, formowany na zimno kanał U może być bardziej ekonomiczny, jeśli nie jest wymagana ochrona przed korozją.

W przypadku bardzo agresywnych środowisk chemicznych samo cynkowanie ogniowe może nie zapewnić wymaganej ochrony. Przed wyborem materiału należy sprawdzić środowisko chemiczne, stężenie, temperaturę i czas ekspozycji.

Ocynkowany kanał U a czarny kanał U

Podstawowa geometria przekroju U może pozostać taka sama, ale warunki zastosowania są inne.

Kontrola jakości przed dostawą

Kontrola powinna obejmować zarówno kształtownik stalowy, jak i jakość cynkowania.

Przed cynkowaniem profil U sprawdza się pod kątem wymiarów przekroju, prostoliniowości, skręcenia, położenia otworu i dokładności cięcia. Jest to ważne, ponieważ powłoka cynkowa nie koryguje problemów wymiarowych powstałych podczas formowania na rolkach.

Po cynkowaniu inspektorzy sprawdzają powierzchnię pod kątem odsłoniętych obszarów, nadmiernego gromadzenia się cynku, łuszczenia się, pęknięć i innych widocznych wad. Grubość powłoki cynkowej można mierzyć zgodnie z ustaloną metodą kontroli.

W przypadku zamówień projektowych mogą zostać dostarczone certyfikaty materiałowe, protokoły kontroli wymiarowej, wyniki kontroli powłoki cynkowej i inna dokumentacja jakościowa zgodnie z wymaganiami kupującego.

Przetwarzanie i produkcja na zamówienie

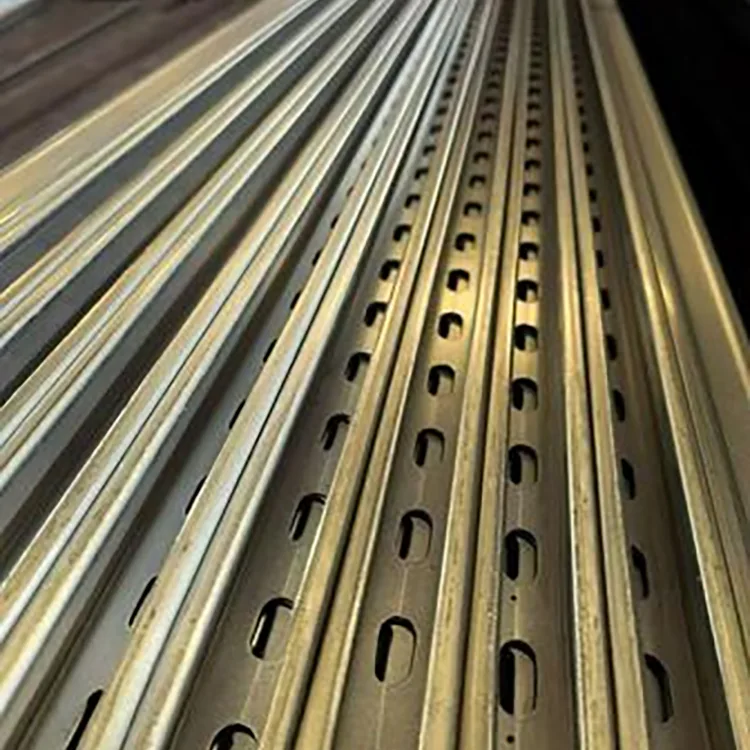

Kanał U może być dostarczony jako standardowy odcinek prosty lub poddany obróbce przed cynkowaniem.

Typowe operacje niestandardowe obejmują cięcie o stałej długości, wykrawanie, wycinanie narożników, pozycjonowanie otworów i niestandardową produkcję profili. Zakończenie tych operacji przed cynkowaniem pomaga chronić obrabiane obszary końcową powłoką cynkową.

W przypadku większych projektów kupujący powinni dostarczyć rysunek przekroju wraz z układem otworów, wymaganą długością, gatunkiem stali, grubością ścianki i środowiskiem korozyjnym. Dzięki temu producent może podać gotową specyfikację, a nie tylko surowy profil U.

Lista kontrolna zamówień

Przed złożeniem zamówienia potwierdź następujące punkty:

1. Rozmiar przekroju U: U80–U300 lub wymiar dostosowany do projektu.

2. Gatunek stali: Q235B lub Q355B.

3. Grubość ściany: w oparciu o obciążenie strukturalne i rozpiętość.

4. Powłoka cynkowa: 85 μm+, 120–180 μm lub 200–275 μm w zależności od ekspozycji.

5. Układ otworów: średnica, rozstaw i położenie, jeśli wymagane jest wstępne wykrawanie.

6. Długość: stała długość standardowa lub dostosowana do projektu.

7. Obowiązująca norma: aktualna specyfikacja projektu i wymagana norma cynkowania.

8. Dokumenty kontrolne: certyfikat materiałowy, kontrola wymiarowa i raport powłoki cynkowej, jeśli jest to wymagane.

Ta informacja wystarczy, aby uniknąć najczęstszego błędu zakupowego: porównywania ocynkowanych kształtowników U jedynie pod względem ceny za tonę, pomijając gatunek stali, grubość ścianki i powłokę cynkową.

Często zadawane pytania

P1: Czy wnętrze kanału U może być ocynkowane?

Tak. Produkt jest najpierw formowany, a następnie cynkowany ogniowo, dzięki czemu profil w kształcie litery U jest cynkowany jako gotowy profil. Rzeczywiste pokrycie powłoki należy sprawdzić zgodnie z ustalonymi wymogami kontrolnymi.

P2: Dlaczego preferowane jest formowanie przed cynkowaniem?

Pozwala uniknąć mechanicznego formowania gotowej powłoki cynkowej w ostateczny kształt litery U. Cięcie, wykrawanie i główne operacje formowania można wykonać przed cynkowaniem, po czym następuje końcowa obróbka zabezpieczająca przed korozją.

P3: Czy spawanie uszkodzi powłokę ocynkowaną?

Ciepło spawania ma wpływ na powłokę cynkową wokół spoiny. Po spawaniu miejsce należy oczyścić i naprawić odpowiednią powłoką bogatą w cynk.

P4: Czy kanał U może być używany w 25-letnich projektach fotowoltaicznych?

Można go stosować tam, gdzie przekrój i system antykorozyjny spełniają wymagania projektu. W przypadku miejsc przybrzeżnych lub silnie korozyjnych należy rozważyć zastosowanie cięższej powłoki cynkowej i potencjalnie dodatkowego systemu ochronnego.

P5: Co jest lepsze do użytku na zewnątrz, Q235B czy Q355B?

Żadna ocena nie jest ogólnie lepsza. Q235B nadaje się do wielu konstrukcji o normalnym obciążeniu, natomiast Q355B jest wybierany, gdy wymagana jest wyższa wytrzymałość konstrukcyjna. Ocena powinna być zgodna z obliczeniami inżynierskimi.

P6: Jaka jest różnica między kanałem U a kanałem C?

Kanał U jest powszechnie stosowany do podstaw, mocowań, pozycjonowania i konstrukcji wsporczych, gdzie jego otwarty profil jest wygodny do połączeń. Ceownik jest częściej używany jako rama konstrukcyjna lub sekcja płatwi. Właściwy wybór zależy od ścieżki obciążenia i projektu połączenia.

P7: Czy można wyprodukować niestandardowe rozmiary kanałów U?

Tak. Niestandardowe wymiary profili, grubości ścianek, długości i układy otworów można omówić na podstawie rysunków i wymagań projektowych.

P8: Czy ocynkowany kanał U nadaje się do obszarów przybrzeżnych?

Tak, pod warunkiem, że powłoka cynkowa i specyfikacja konstrukcyjna zostaną wybrane dla rzeczywistego środowiska korozyjnego. W przypadku silnego narażenia na mgłę solną można rozważyć zastosowanie cięższej powłoki, takiej jak 200–275 μm, wraz z wymogami projektu dotyczącymi ochrony przed korozją.
