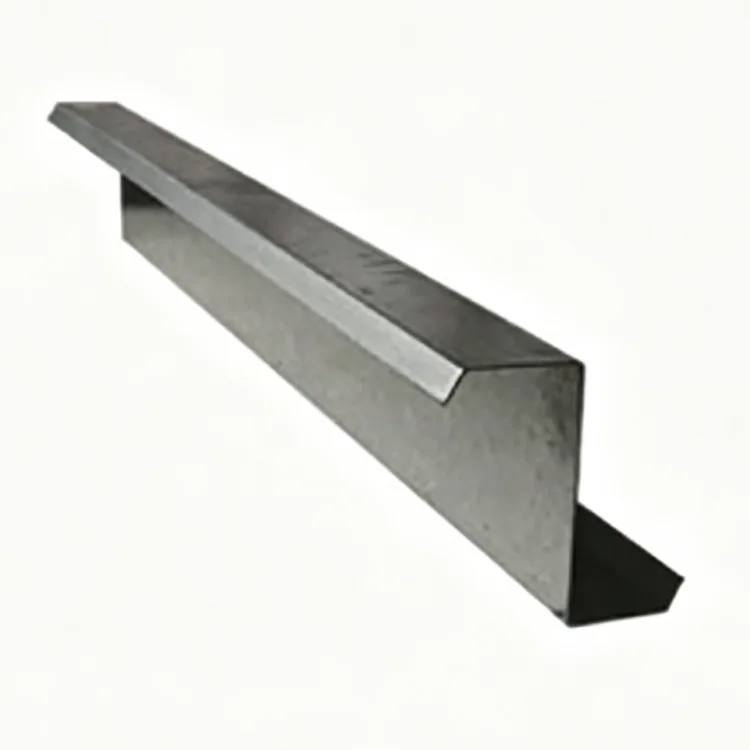

Formowana na zimno stal o przekroju Z

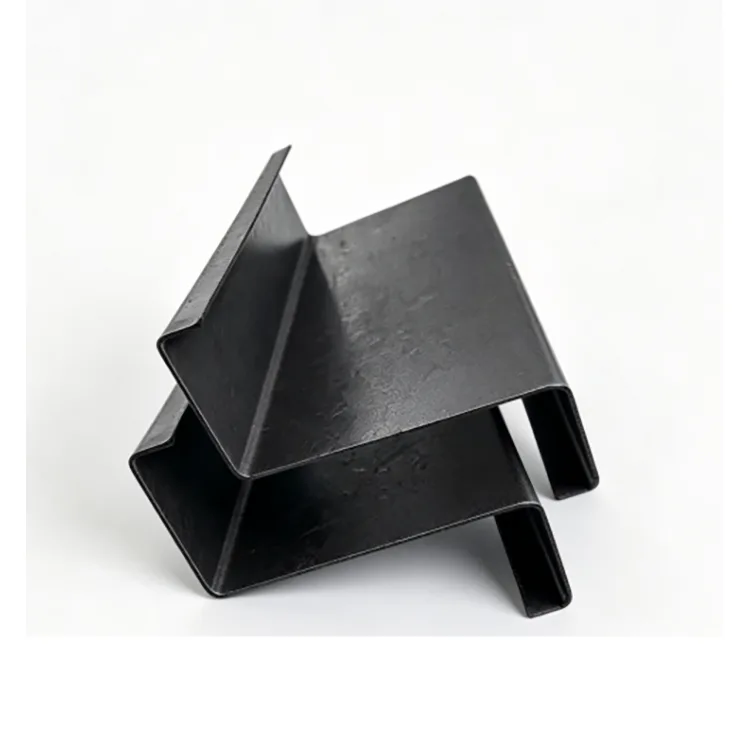

Formowana na zimno stal o przekroju Z to formowana na zimno cienkościenna sekcja stalowa wytwarzana z taśmy stalowej walcowanej na gorąco poprzez ciągłe formowanie walcowe w temperaturze pokojowej. Taśma przechodzi przez wiele stanowisk formujących i jest stopniowo kształtowana w kształt litery Z bez etapu walcowania na gorąco w wysokiej temperaturze.

Proces formowania na zimno poprawia spójność wymiarową, a także wprowadza do stali umocnienie przez zgniot. Powstały przekrój łączy stosunkowo niską masę z użyteczną wytrzymałością na zginanie, dzięki czemu jest szeroko stosowany do płatwi dachowych i ściennych w lekkich konstrukcjach stalowych.

Profil w kształcie litery Z ma jeszcze jedną praktyczną zaletę: przesunięte kołnierze umożliwiają nakładanie się sąsiednich płatwi. Jest to szczególnie przydatne w przypadku dachów o dużym nachyleniu, gdzie wymagane jest ciągłe rozmieszczenie płatwi wokół kalenicy.

Zalecane środowisko: zamknięte budynki wewnętrzne, suche warsztaty i magazyny bez bezpośredniego deszczu, mgły solnej, kwaśnej lub zasadowej wilgoci korozyjnej.

Proces produkcyjny

Linia produkcyjna rozpoczyna się od kontroli przychodzącej cewki stalowej. Po wyrównaniu i wyprostowaniu taśma przechodzi przez wiele stanowisk walcowania, gdzie jest stopniowo zaginana w wymagany odcinek w kształcie litery Z.

Cięcie Servo CNC zapewnia określoną długość elementu, natomiast automatyczne wykrawanie można dodać zgodnie z rysunkami konstrukcyjnymi. Gotowe profile przechodzą następnie prostowanie i kontrolę wymiarową przed klasyfikacją, łączeniem w wiązki i składowaniem.

Kontrola zwojów stali → poziomowanie i prostowanie → progresywne formowanie na zimno → formowanie przekroju Z → cięcie na stałą długość serwo CNC → automatyczne wykrawanie → prostowanie → kontrola wizualna i wymiarowa → wiązanie i przechowywanie

Ponieważ profil jest formowany stopniowo, a nie wytwarzany w wyniku konwencjonalnego walcowania na gorąco, wymiary przekroju, prostoliniowość i położenie otworów można kontrolować w sposób ciągły podczas produkcji.

Podstawowe specyfikacje

Dlaczego warto stosować przekrój Z w płatwiach dachowych?

Bezpośrednie nakładanie się na kalenicę dachu

Najbardziej oczywistą różnicą pomiędzy sekcją Z a sekcją C jest kształt kołnierzy. Przesunięty profil Z pozwala na nakładanie się sąsiadujących elementów, co może pomóc w utrzymaniu ciągłości przez kalenicę.

W przypadku nachyleń dachu powyżej 10° płatwie Z są często praktycznym wyborem, gdy elementy konstrukcyjne stanowią część projektu konstrukcyjnego. Zmniejsza to potrzebę dodatkowego cięcia i sprawia, że ​​instalacja jest prostsza.

Dobra wydajność zginania przy niższej masie

Przekrój w kształcie litery Z zapewnia przydatne właściwości przekroju przy zginaniu. W połączeniu z hartowaniem na zimno umożliwia to zastosowanie stosunkowo cienkiego przekroju w odpowiednich płatwiach dachowych i ściennych.

W porównaniu z cięższymi, tradycyjnymi profilami walcowanymi na gorąco, niższa waga może zmniejszyć wymagania dotyczące transportu, podnoszenia i instalacji.

Stała prostoliniowość i pozycja otworu

Linia produkcyjna wykorzystuje progresywne walcowanie, cięcie CNC i późniejsze prostowanie. Pomaga to kontrolować prostość i skręcenie profilu.

W przypadku płatwi z wstępnie wyciętymi otworami na śruby ważne jest dokładne umiejscowienie otworów, ponieważ błędy mogą mieć wpływ na połączenie płatwi z główną ramą stalową. Wstępne wykrawanie przed dostawą może ograniczyć prace związane z cięciem i wierceniem na miejscu.

Niższe koszty projektów w pomieszczeniach suchych

Standardowy produkt dostarczany jest w postaci naturalnej czarnej stali bez powłoki ocynkowanej. W przypadku suchych, zamkniętych budynków wewnętrznych, gdzie nie jest wymagana dodatkowa ochrona antykorozyjna, pozwala to uniknąć dodatkowych kosztów związanych z ocynkowanymi profilami Z.

Jeśli budynek jest narażony na działanie deszczu, kondensacji, mgły solnej lub czynników korozyjnych, należy zamiast tego wybrać wersję zabezpieczoną przed korozją.

Wygodne cięcie i spawanie

Ponieważ standardowy produkt nie ma powłoki ocynkowanej, konwencjonalne operacje cięcia i spawania są proste. Jest to przydatne podczas projektów produkcyjnych i renowacji wnętrz, gdzie elementy mogą wymagać lokalnych regulacji lub prac połączeniowych.

Typowe zastosowania

Produkt jest używany głównie do:

Płatwie dachowe w lekkich budynkach stalowych

Dachy magazynów o dużym nachyleniu

Systemy dachowe warsztatów przemysłowych

Halowe budynki logistyczne i magazynowe

Rama drugorzędna ścian i dachu

Lekkie systemy obudów stalowych

Projekty renowacji fabryk w pomieszczeniach zamkniętych

Jest to drugorzędny element konstrukcyjny, taki jak płatew, a nie zamiennik głównych słupów lub głównych belek budynku.

Prawdziwe zastosowania projektów

Przypadek 1: Płatwie Z dla magazynu logistycznego o dużym nachyleniu

Projekt obejmował zamknięty magazyn logistyczny o powierzchni 50 000 m² i nachyleniu dachu 12°. Budynek był całkowicie zamknięty i użytkowany w suchym środowisku wewnętrznym, bez bezpośredniego narażenia na deszcz.

Głównymi wymaganiami były bezpośrednie zachodzenie płatwi na kalenicę dachu, kontrolowany koszt konstrukcji stalowej, krótszy czas montażu i zmniejszone ryzyko problemów z wyrównaniem płyt dachowych.

Wybranym materiałem była formowana na zimno stal o przekroju Z Q355B, Z160–Z200, o grubości ścianki 1,8–2,0 mm i wstępnie wyciętych otworach na śruby.

Sekcje Z mogą bezpośrednio zachodzić na siebie, co pozwala zachować ciągłość elementów kalenicowych i ogranicza prace związane z wycinaniem i modyfikacjami na miejscu. Czas instalacji został skrócony o 30%.

Niewielkie skręcenie profili pomogło w równomiernym osadzeniu kolorowych stalowych paneli dachowych, redukując szczeliny, które mogłyby przyczynić się do wyciekania wody. Lżejsze elementy zmniejszyły także wymagania dotyczące transportu i podnoszenia, a całkowity koszt konstrukcji stalowej był o 21% niższy w porównaniu z rozwiązaniem ze stali walcowanej na gorąco.

Projekt przeszedł akceptację i pozostał w użytkowaniu wewnętrznym bez problemów związanych z rdzą.

Przypadek 2: Modernizacja lekkiej obudowy stalowej w warsztacie przemysłowym

Drugi projekt dotyczył remontu starszej fabryki. Wewnątrz warsztatu wymagane były nowe, lekkie stalowe konstrukcje obudowy, ze stosunkowo dużym nachyleniem dachu i suchym, wentylowanym środowiskiem wewnętrznym.

Wybranym produktem była formowana na zimno stal o przekroju Z Q235B, Z120–Z140.

Elementy zostały dostarczone w stanie gotowym do montażu, bez konieczności obszernej obróbki wtórnej. Zachodząca na siebie konstrukcja w kształcie litery Z dopasowana była do nachylenia dachu i pomogła w utrzymaniu płaskiego i stabilnego systemu obudów.

Lekkie elementy pomogły także utrzymać koszty renowacji pod kontrolą, skracając jednocześnie prace instalacyjne w istniejącej fabryce.

Przewodnik po wyborze sekcji Z

Nachylenie dachu:

W przypadku nachyleń dachu powyżej 10° preferowaną opcją są profile Z, gdy wymagane są nakładające się płatwie. W przypadku stosunkowo płytkich nachyleń można również rozważyć płatwie typu C, w zależności od projektu konstrukcyjnego.

Klasa materiału:

Q235B nadaje się do ogólnych zastosowań w lekkich płatwiach i obudowach. W przypadku większych rozpiętości, większych obciążeń wiatrem lub śniegiem i bardziej wymagających wymagań konstrukcyjnych można wybrać Q355B wraz z odpowiednim rozmiarem przekroju i grubością ścianki.

Rozmiar sekcji:

Z100–Z140 można rozważyć w przypadku lżejszych konstrukcji drugorzędnych dachów i ścian. Z160–Z200 nadaje się do wielu standardowych zastosowań płatwi w magazynach i warsztatach. Z220–Z300 można stosować tam, gdzie ze względu na konstrukcję konstrukcyjną wymagane są większe przekroje.

Grubość ścianki:

Dostępny zakres to 1,2–3,0 mm. Ostateczną grubość należy określić na podstawie rozpiętości, rozstawu płatwi, obciążenia wiatrem, obciążenia śniegiem, warunków połączeń i obliczeń konstrukcyjnych, a nie wyłącznie na podstawie rozmiaru przekroju.

Środowisko:

W przypadku suchych, zamkniętych budynków wewnętrznych, naturalna czarna stal Z może stanowić opłacalną opcję. W warsztatach o dużej wilgotności lub kondensacji należy rozważyć zastosowanie odpowiedniej powłoki zabezpieczającej przed rdzą.

W przypadku budynków zewnętrznych, obszarów przybrzeżnych, konstrukcji narażonych na działanie deszczu lub szop rolniczych nie zaleca się wersji ze stali czarnej w kolorze naturalnym. Należy wybrać ocynkowany kształtownik Z lub inne rozwiązanie zabezpieczone przed korozją.

Formowana na zimno stal o przekroju Z a stal o przekroju C

Ostateczny wybór powinien wynikać z projektu konstrukcyjnego, a nie samego nachylenia dachu. Zachodząca na siebie geometria przekroju Z jest jego główną praktyczną zaletą tam, gdzie wymagane są ciągłe połączenia płatwi.

Fabryczna kontrola jakości

W przypadku płatwi Z spójność wymiarowa jest szczególnie ważna, ponieważ sekcje muszą dokładnie łączyć się z główną ramą stalową i panelami dachowymi.

Kontrola jakości obejmuje zatem zwój stali przed formowaniem, a następnie kontrolę podczas formowania rolkowego i po cięciu. Kluczowe punkty kontroli obejmują gatunek materiału, wymiary przekroju, grubość ścianki, prostoliniowość, skręcenie, długość cięcia, stan krawędzi i położenie wstępnie wytłoczonego otworu.

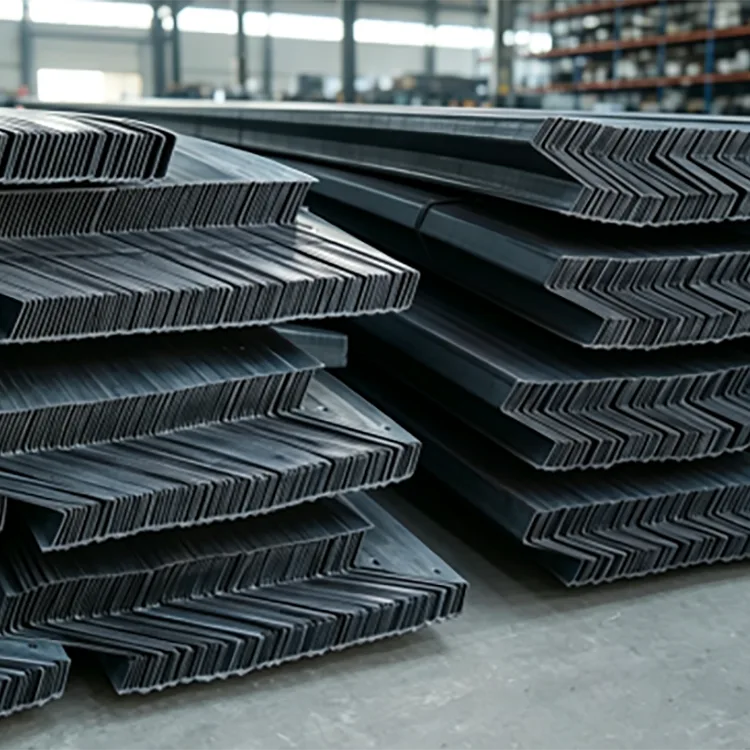

Profile są prostowane po uformowaniu, aby zredukować odkształcenia resztkowe. Przed wysyłką gotowe elementy są sprawdzane wizualnie i wymiarowo, a następnie pakowane w wiązki zgodnie z wymaganiami dotyczącymi rozmiaru i zamówienia.

W przypadku zamówień seryjnych zachowanie tego samego gatunku materiału, specyfikacji przekroju i parametrów przetwarzania pomaga zachować spójność pomiędzy różnymi partiami produkcyjnymi.

Często zadawane pytania

P1: Jak wybrać pomiędzy stalą o przekroju Z a stalą o przekroju C?

Najważniejszą kwestią jest dach i układ połączeń. Sekcje Z są szczególnie przydatne w przypadku dachów, gdzie sąsiadujące płatwie muszą zachodzić na siebie i przechodzić przez kalenicę, szczególnie na większych połaciach dachu. Profile C mają szersze ogólne zastosowanie i mogą być stosowane w przypadku płytszych połaci dachowych, w zależności od projektu konstrukcyjnego.

P2: Czy stal o przekroju Z formowana na zimno jest łatwa do skręcania?

Prawidłowo wyprodukowany przekrój Z przechodzi przez stopniowe formowanie, wymiarowanie i prostowanie w celu kontroli skręcania i deformacji w ramach obowiązujących wymagań normy. Wybrany rozmiar przekroju, grubość ścianki, rozpiętość i sposób montażu również wpływają na jego wydajność.

P3: Czy płatew Z wewnętrzna wymaga malowania?

W przypadku suchego, wentylowanego środowiska wewnętrznego bez znacznej kondensacji, naturalną powierzchnię ze stali czarnej można zastosować bez dodatkowej powłoki, jeśli pozwalają na to wymagania projektu. W wilgotnych warsztatach lub obszarach, w których występuje częsta kondensacja, zaleca się powłokę zapobiegającą rdzy.

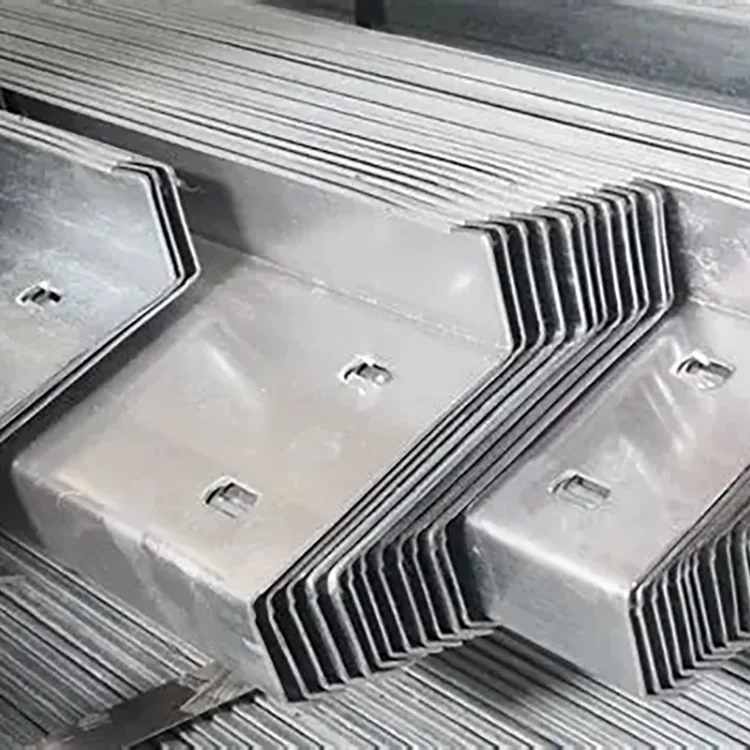

P4: Czy profile Z mogą być dostarczane z wstępnie wyciętymi otworami?

Tak. Przed wysyłką profili można wykonać otwory na śruby zgodnie z rysunkami konstrukcyjnymi. Istnieje możliwość wykonania cięć narożnych i końcówek pod kątem, zgodnie z wymaganymi szczegółami połączenia.

P5: Czy długość można dostosować?

Tak. Standardowa dostawa mieści się zazwyczaj w zakresie 6–12 m, natomiast niestandardowe długości stałe mogą być produkowane zgodnie z rysunkami projektowymi i wymaganiami dotyczącymi cięcia.

P6: Czy naturalną czarną stal o przekroju Z można stosować na zewnątrz?

Nie zaleca się stosowania w przypadku bezpośredniego narażenia na zewnątrz, deszczu, przybrzeżnej mgły solnej lub środowisk korozyjnych. W takich warunkach należy rozważyć zastosowanie profili Z ocynkowanych lub w inny sposób zabezpieczonych przed korozją.
