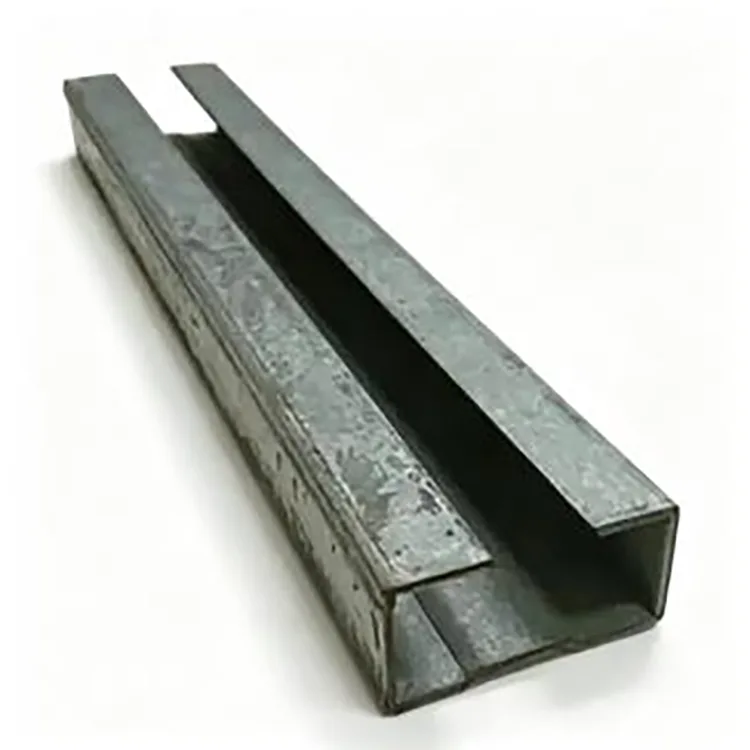

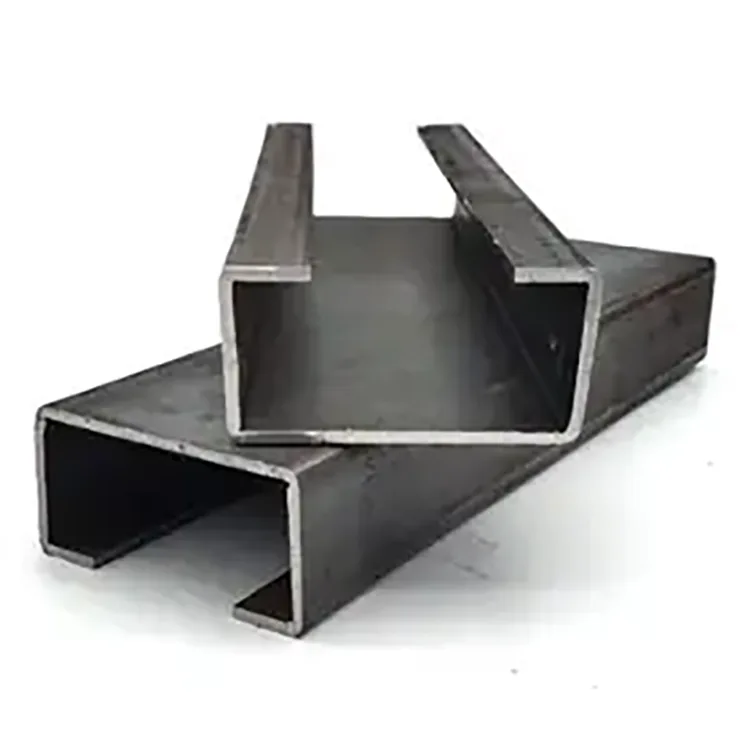

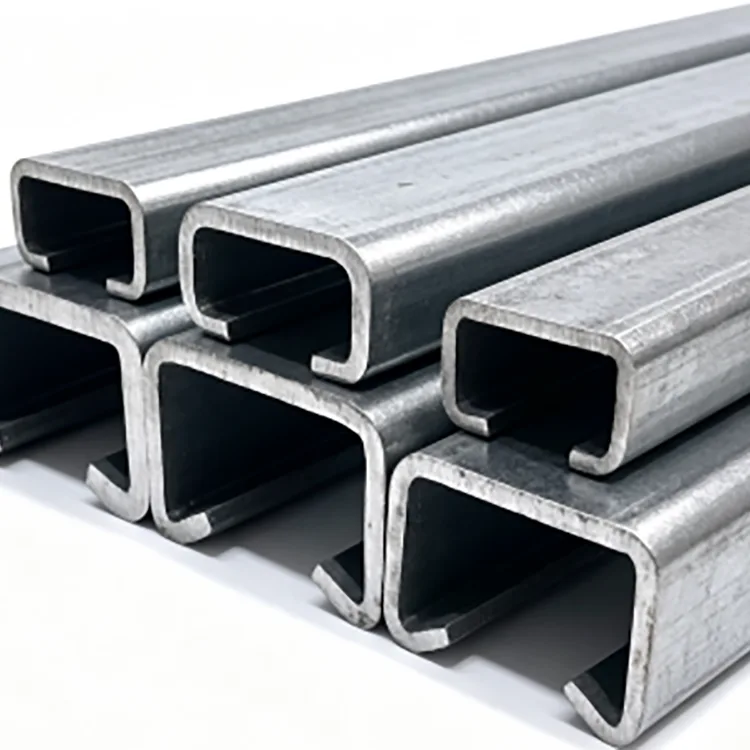

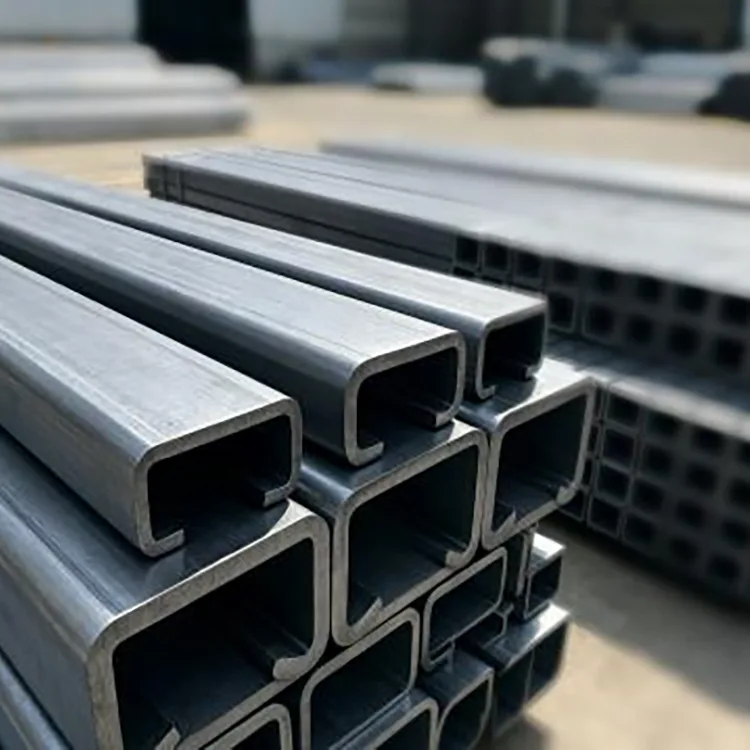

Formowana na zimno stal o przekroju C

Formowana na zimno stal o przekroju C jest przeznaczona do konstrukcji stalowych, w których wysoki stosunek wytrzymałości do masy, spójne wymiary i szybki montaż są ważniejsze niż stosowanie ciężkich kształtowników walcowanych na gorąco.

Profil wytwarzany jest poprzez ciągłe podawanie taśmy stalowej przez szereg rolek formujących. Stal jest stopniowo gięta w kształt litery C bez walcowania na gorąco w wysokiej temperaturze. Ponieważ proces formowania może w sposób ciągły kontrolować geometrię i długość przekroju, gotowy element nadaje się do projektów wymagających powtarzalnych przekrojów, stałych długości, wstępnie wyciętych otworów i szybkiego montażu śrubowego.

Q235B i Q355B są dostępne zgodnie z wymaganiami konstrukcyjnymi. Typowe profile wahają się od C80 do C300, o grubości ścianek od 0,8 mm do 3,0 mm.

Dane techniczne

Jak formowanie na zimno zmienia przekrój

Proces produkcyjny różni się od wytwarzania konwencjonalnego kanału walcowanego na gorąco.

Taśma stalowa zaczyna się jako płaski materiał. Przechodzi przez wiele stacji formujących, przy czym każdy zestaw rolek wprowadza kontrolowaną wielkość odkształcenia, aż do osiągnięcia końcowego przekroju C.

Ten stopniowy proces formowania pozwala producentowi kontrolować:

Głębokość przekroju

Szerokość kołnierza

Geometria warg tam, gdzie jest to wymagane

Grubość ścianki

Ogólna prostolinijność

Pozycja otworu

Stała długość

W przypadku powtarzających się elementów konstrukcyjnych ta spójność wymiarowa może być cenniejsza niż zwykły wybór cięższej sekcji stalowej.

Jednakże ostateczną wydajność konstrukcji należy zawsze sprawdzić pod kątem rzeczywistych wymiarów przekroju, gatunku materiału, rozpiętości, warunków podparcia, metody połączenia, obciążeń i obowiązujących przepisów projektowych.

Proces produkcyjny

1. Wybór cewki stalowej

Taśma stalowa Q235B lub Q355B jest wybierana zgodnie z wymaganym przekrojem i zastosowaniem konstrukcyjnym.

Przychodzący materiał jest sprawdzany pod kątem grubości, stanu powierzchni i informacji o materiale przed wejściem na linię formowania.

2. Poziomowanie i karmienie

Cewka jest rozwijana i wyrównywana w celu usunięcia niepożądanych deformacji. Stabilne podawanie taśmy jest ważne, ponieważ zmiany na tym etapie mogą później wpłynąć na prostotę przekroju i położenie otworów.

3. Progresywne formowanie walcowe

Wyrównany pas przechodzi przez wiele stacji walcowych.

Zamiast zginać materiał w ostateczny kształt litery C w jednej operacji, przekrój jest formowany stopniowo. Zmniejsza to nagłe odkształcenia i umożliwia kontrolę wymiarów przekroju i geometrii kołnierza podczas całej produkcji.

4. Automatyczne wykrawanie

Jeśli projekt wymaga otworów na śruby, otworów serwisowych lub powtarzalnych otworów montażowych, wykrawanie można zintegrować z linią produkcyjną.

Rozstaw otworów i rozmieszczenie należy potwierdzić na podstawie rysunków klienta przed rozpoczęciem produkcji, zwłaszcza gdy sekcje będą montowane bezpośrednio na miejscu.

5. Rozmiarowanie i prostowanie

Po uformowaniu i wykrawaniu przekrój jest wymiarowany i sprawdzany pod kątem prostości.

Ten etap pomaga kontrolować skręcenie, odchylenie kołnierza i zmiany wymiarów, które w przeciwnym razie mogłyby utrudnić montaż ramy.

6. Cięcie o stałej długości

Odcinek ciągły jest cięty na określoną długość.

Standardowa dostawa obejmuje odcinki o długości 6 m, 9 m i 12 m, natomiast w ramach niestandardowego zakresu istnieje możliwość wykonania cięcia o stałej długości.

7. Kontrola i pakowanie

Gotowe sekcje C są sprawdzane przed wiązaniem.

Kontrola koncentruje się na wymiarach przekroju, grubości ścianki, prostoliniowości, położeniu otworu, jeśli ma to zastosowanie, długości cięcia, stanie powierzchni i konsystencji partii.

Kluczowe zalety

Lekka sekcja zapewniająca efektywne wykorzystanie materiału

Formowanie na zimno umożliwia uformowanie taśmy stalowej w wydajny przekrój otwarty. Jeżeli projekt konstrukcyjny pozwala na zastosowanie elementu cienkościennego, może to zmniejszyć ilość wymaganej stali w porównaniu z cięższą konwencjonalną sekcją.

Rzeczywistą oszczędność masy należy obliczyć na podstawie wybranego przekroju C, grubości ściany, rozpiętości, obciążenia i wymagań projektowych, a nie zakładać stałą wartość procentową dla każdego projektu.

Spójne wymiary

Ciągłe formowanie rolek zapewnia powtarzalne wymiary przekroju w długich seriach produkcyjnych.

W przypadku projektów wykorzystujących setki lub tysiące powtarzających się płatwi lub elementów szkieletu spójne wymiary mogą uprościć produkcję i zmniejszyć potrzebę poprawiania miejsca montażu.

Szybka instalacja

Do montażu śrubowego można dostarczyć wstępnie przycięte odcinki i wstępnie wycięte otwory.

Jest to szczególnie przydatne w przypadku lekkich konstrukcji stalowych, gdzie kolejność montażu zależy od dokładnego rozmieszczenia otworów i powtarzalnych długości elementów.

Elastyczny wybór sekcji

Sekcje od C80 do C300 spełniają szereg wymagań dotyczących lekkich konstrukcji i ram.

Grubość ścianki można również wybrać w zakresie 0,8–3,0 mm, w zależności od wymaganej nośności przekroju i warunków projektowych.

Nadaje się do wtórnego przetwarzania

Niepowlekaną powierzchnię stali można przygotować do malowania, malowania proszkowego, cynkowania lub innych określonych procesów ochrony przed korozją.

Przewodnik po wyborze sekcji C

Wybór przekroju C należy rozpocząć od wymagań konstrukcyjnych, a nie od prostego wyboru największego dostępnego profilu.

Rzeczywisty dobór należy potwierdzić poprzez obliczenia konstrukcyjne. W przypadku przekrojów cienkościennych wyboczenie lokalne, wyboczenie dystorsyjne, utwierdzenie boczne i szczegóły połączeń mogą mieć wpływ na nośność użytkową.

Q235B kontra Q355B

Użycie Q355B nie oznacza automatycznie, że cieńsza sekcja może zastąpić grubszą sekcję Q235B. Cały projekt przekroju należy sprawdzić pod kątem wytrzymałości, stabilności, wyboczenia, połączeń i użyteczności.

Powierzchnia czarnej stali: gdzie to działa, a gdzie nie

Standardowa stal o przekroju C formowana na zimno jest dostarczana bez ochronnej powłoki cynkowej.

Dzięki temu jest ekonomiczny:

Warsztaty w suchych pomieszczeniach

Zamknięte magazyny

Antresole wewnętrzne

Przegrody wewnętrzne

Ramy wyposażenia

Tymczasowe konstrukcje wewnętrzne

Projekty otrzymują własną farbę lub powłokę zabezpieczającą

Nie należy jej wybierać jako nieobrobionej stali czarnej w przypadku długotrwałego narażenia na deszcz, kondensację, przybrzeżną mgłę solną, warunki zakopane lub żrące chemikalia.

W przypadku zastosowań zewnętrznych lub wilgotnych należy rozważyć ocynkowane profile C lub inny określony system ochrony przed korozją.

Główne zastosowania

Płatwie stalowe

Profile C można stosować jako elementy drugorzędne dachów i ścian w lekkich budynkach stalowych. Rozmiar i grubość przekroju należy dobrać odpowiednio do rozpiętości, obciążenia, rozstawu, warunków wiatrowych i projektu połączenia.

Antresole wewnętrzne

Stosunkowo niski ciężar własny kształtowników formowanych na zimno może być przydatny w przypadku wewnętrznych systemów antresoli i platform, gdzie istniejący budynek ma ograniczenia dotyczące dodatkowego ciężaru własnego.

Obramowanie ścian i sufitów

Profile C nadają się do stosowania w ramach ścian wewnętrznych, systemów nośnych sufitów, konstrukcji ścianek działowych i innych lekkich zastosowań w ramach.

Sprzęt i podpory rurowe

Z sekcji można wykonać wsporniki sprzętu, ramy nośne kabli i rur, konstrukcje maszyn i wsporniki przemysłowe.

Obiekty magazynowe i przemysłowe

Profile C można stosować do regałów, stanowisk pracy, lekkich podestów i innych konstrukcji przemysłowych, po sprawdzeniu wybranej sekcji pod kątem wymaganych obciążeń.

Produkcja na zamówienie

Różne projekty często wymagają różnych wzorów otworów i długości prętów. Zamiast wycinać każdą sekcję na miejscu, linia produkcyjna może przygotować elementy zgodnie z zatwierdzonymi rysunkami wykonawczymi.

Dostępne opcje obejmują:

Niestandardowe wymiary sekcji

Niestandardowa grubość ścianki

Stałe długości 3–12 m

Wstępnie wycięte otwory

Wzory otworów zgodnie z rysunkami

Produkcja na wymiar

Cięcie narożników

Specjalna obróbka końcowa

Ustalenia dotyczące obróbki powierzchni

W przypadku produkcji niestandardowej kupujący powinni dostarczyć rysunek przekroju, gatunek materiału, grubość ścianki, długość, średnicę i rozstaw otworów, ilość i wymaganą obróbkę powierzchni.

Fabryczna kontrola jakości

W przypadku kształtowników formowanych na zimno ostateczna geometria przekroju jest ściśle powiązana ze stanem przychodzącej taśmy stalowej i stabilnością procesu walcowania.

Kontrole jakości obejmują zatem całą drogę produkcyjną.

Kontrola materiału: Informacje o materiale Q235B lub Q355B i stan przychodzącej taśmy są sprawdzane przed produkcją.

Kontrola grubości: Rzeczywista grubość taśmy jest monitorowana, aby upewnić się, że gotowy odcinek spełnia określone wymagania dotyczące grubości ścianki.

Kontrola przekroju: Głębokość przekroju, wymiary kołnierza i inne krytyczne wymiary są sprawdzane po formowaniu.

Kontrola prostości: Gotowe elementy są sprawdzane pod kątem zginania, skręcania i deformacji.

Kontrola otworów: W przypadku produktów wstępnie dziurkowanych średnicę otworów, odstępy i położenie sprawdza się z rysunkiem produkcyjnym.

Kontrola długości: Długości cięć są sprawdzane przed wiązaniem.

Spójność partii: Próbki z różnych etapów produkcji są porównywane w celu zidentyfikowania odchyleń wymiarowych podczas długich serii produkcyjnych.

Takie podejście jest szczególnie ważne w przypadku dużych zamówień, ponieważ małe odchylenie wymiarowe powtarzające się na setkach elementów może powodować poważne problemy z montażem na miejscu.

Dostawa i zaopatrzenie projektu

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. dostarcza produkty stalowe za pośrednictwem międzynarodowej platformy sprzedaży wspieranej przez Tianjin Gefu Steel.

Firma zlokalizowana w strefie przemysłowej Daqiuzhuang w Tianjin wykorzystuje zasoby do produkcji i przetwarzania stali, obejmujące rury stalowe, kształtowniki zamknięte, profile stalowe, produkty ocynkowane i systemy mocowania fotowoltaicznego.

W przypadku zamówień inżynieryjnych strona podaży może wspierać:

Masowe zamówienia stali

Produkcja o stałej długości

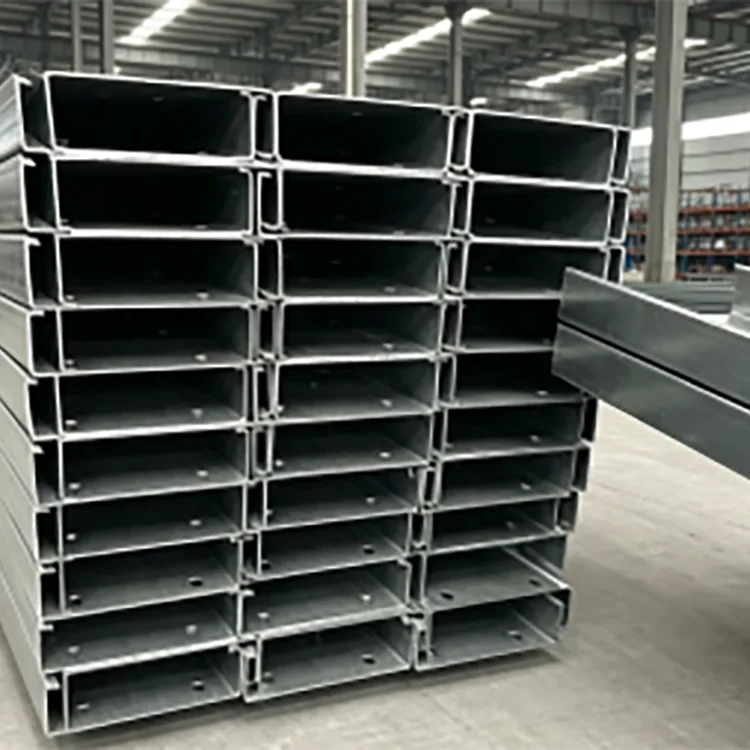

Wstępnie dziurkowane sekcje C

Wymiary niestandardowe

Wymagania OEM/ODM

Kontrola strony trzeciej zgodnie z wymaganiami projektu

Przesyłka kontenerowa

Standardowe MOQ to jeden 20-stopowy kontener o masie około 20–25 ton. Standardowy czas realizacji wynosi zazwyczaj 15–25 dni, w zależności od specyfikacji, ilości, przetwarzania i wymagań dotyczących dostosowywania.

W przypadku wyceny najbardziej przydatne informacje to rozmiar przekroju C, grubość ścianki, gatunek materiału, długość, układ otworów, ilość, obróbka powierzchni, miejsce przeznaczenia i obowiązująca norma.

Często zadawane pytania

Pytanie 1. Czy formowana na zimno stal o przekroju C jest wystarczająco mocna do zastosowań konstrukcyjnych?

Tak, kształtowniki C formowane na zimno są szeroko stosowane jako elementy konstrukcyjne i drugorzędne. Jednakże wytrzymałości nie można ocenić na podstawie samego procesu formowania. Należy wziąć pod uwagę rozmiar przekroju, grubość ścianki, gatunek stali, rozpiętość, obciążenie, stężenie, metodę połączenia i zachowanie przy wyboczeniu.

Pytanie 2. Czy formowana na zimno stal C jest lżejsza niż stal kanałowa walcowana na gorąco?

Może być znacznie lżejszy, gdy efektywnie zaprojektowana cienkościenna sekcja C może spełnić wymaganą nośność konstrukcyjną. Rzeczywista różnica masy zależy od wybranych sekcji i projektu technicznego.

Pytanie 3. Czy sekcja C odkształci się, ponieważ jest cienka?

Profile cienkościenne wymagają odpowiedniego projektu i utwierdzenia. Należy raczej sprawdzić lokalne wyboczenie, odkształcenie, stabilność boczną i szczegóły połączeń, niż zakładać, że cieńszy przekrój będzie działał jak ciężki kanał walcowany na gorąco.

Pytanie 4. Czy sekcja C może być dostarczona z wstępnie wyciętymi otworami?

Tak. Automatyczne wykrawanie można zastosować w przypadku powtarzających się otworów na śruby lub innych otworów. Średnicę otworów, odstępy, odległość od krawędzi i wzór należy potwierdzić na podstawie rysunku produkcyjnego przed rozpoczęciem produkcji.

Pytanie 5. Czy mogę używać czarnej stali o przekroju C na zewnątrz?

Nieleczona stal czarna nie jest zalecana do długotrwałego narażenia na zewnątrz. Deszcz, kondensacja, mgła solna i inna wilgoć mogą przyspieszyć korozję. Ocynkowane lub malowane profile C są bardziej odpowiednie tam, gdzie wymagana jest ochrona przed korozją.

Pytanie 6. Czy stal z sekcji C do zastosowań wewnętrznych wymaga malowania?

W suchym, dobrze wentylowanym pomieszczeniu, dodatkowa ochrona antykorozyjna nie zawsze jest konieczna. Jeśli występuje wilgoć, kondensacja, opary chemiczne lub inne warunki korozyjne, należy rozważyć zastosowanie odpowiedniej powłoki ochronnej.

Pytanie 7. Jaka jest różnica pomiędzy sekcjami Q235B i Q355B C?

Q355B ma wyższą określoną granicę plastyczności niż Q235B i można go wybrać, gdy projekt konstrukcyjny wymaga większej wytrzymałości materiału. Nie oznacza to automatycznie, że każdą sekcję Q355B można zmniejszyć; cały projekt konstrukcyjny wymaga jeszcze sprawdzenia.

Pytanie 8. Jakie długości możesz dostarczyć?

Typowe długości to 6 m, 9 m i 12 m. Cięcie o stałej długości można również zorganizować zgodnie z wymaganiami projektu.

Pytanie 9. Czy jesteście w stanie wyprodukować niestandardowe profile C?

Tak. Niestandardowe wymiary przekroju, grubości ścian, długości, układy otworów i inne wymagania dotyczące przetwarzania można omówić zgodnie z rysunkami i wykonalnością produkcji.

Pytanie 10. Co powinienem podać prosząc o wycenę?

Podaj wymiary przekroju C, grubość ścianki, gatunek materiału, wymaganą długość, ilość, układ otworów, jeśli ma to zastosowanie, obróbkę powierzchni i wymagania dotyczące dostawy. W przypadku produktów niestandardowych zalecany jest rysunek przekrojowy.
