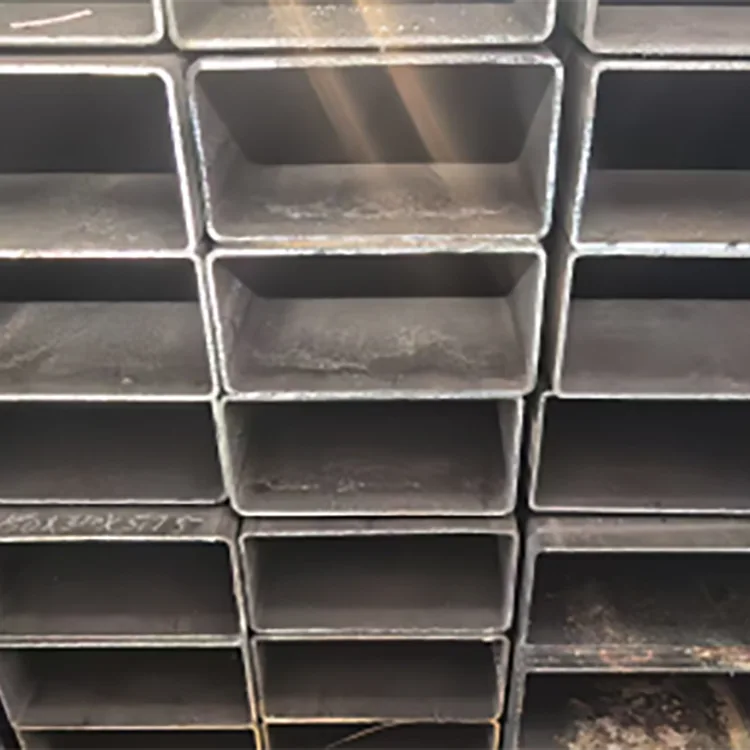

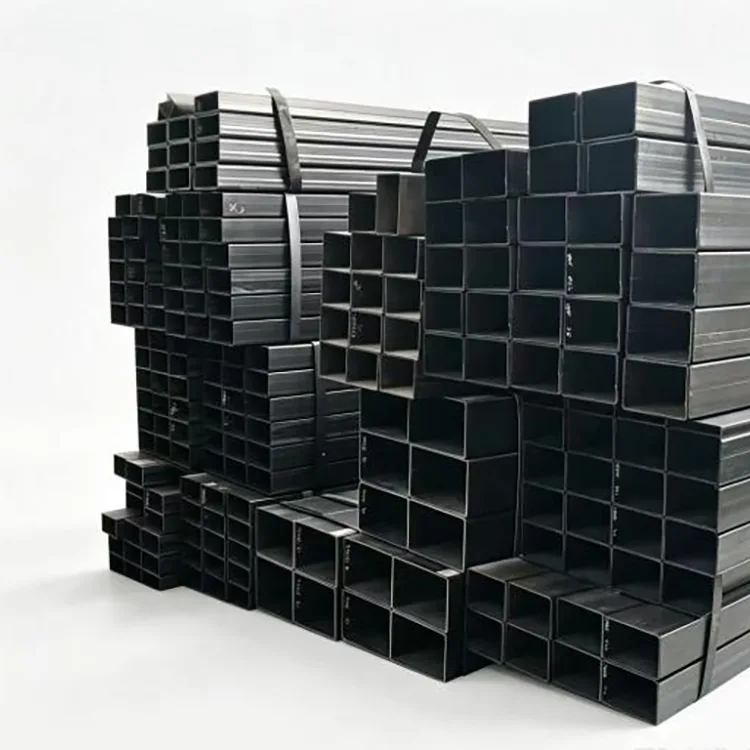

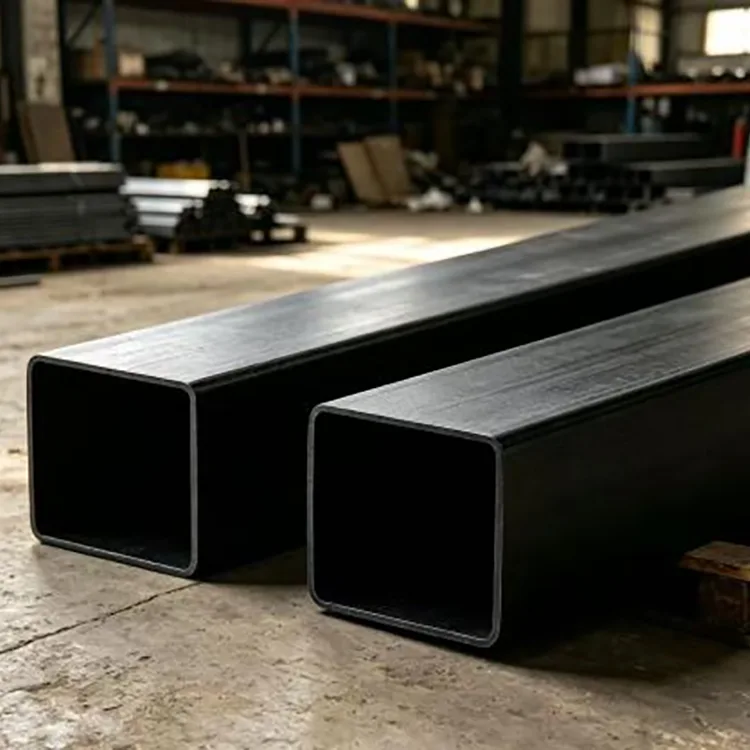

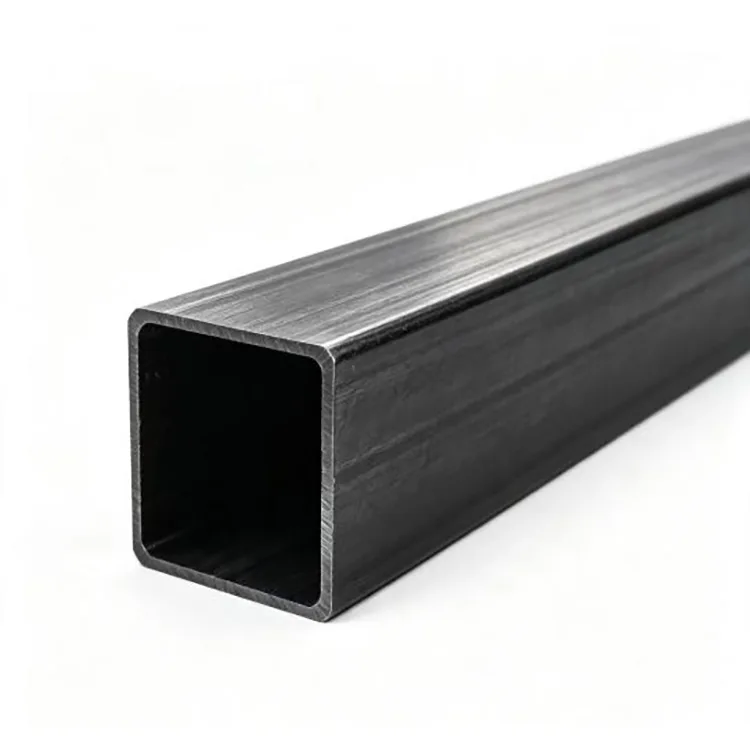

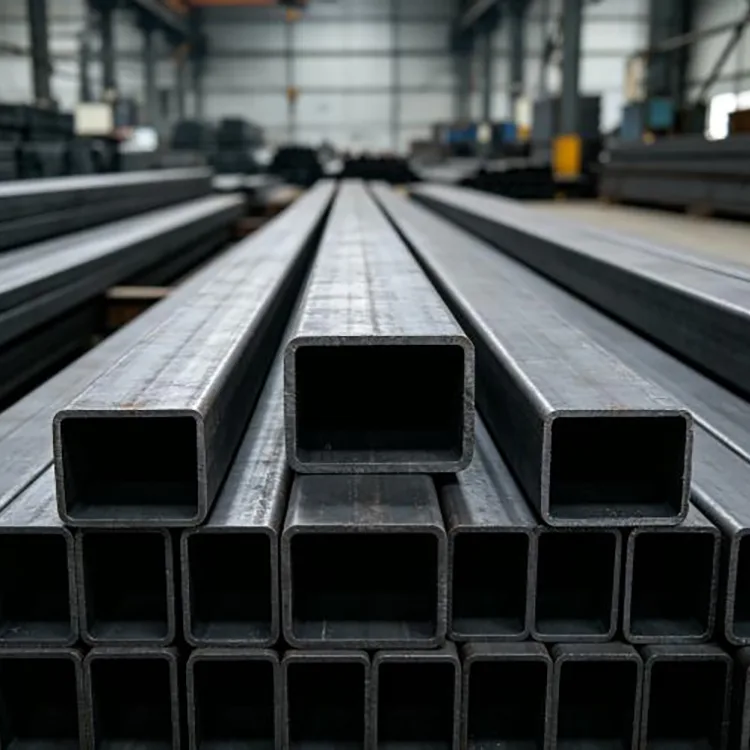

Rura stalowa prostokątna ERW

Rura prostokątna jest często wybierana z jednego prostego powodu: jej płaskie powierzchnie ułatwiają produkcję konstrukcyjną. Komponenty można spawać lub przykręcać bezpośrednio do płaskich boków, natomiast wydrążony profil zapewnia użyteczną odporność na zginanie bez konieczności stosowania całkowicie litego przekroju stalowego. Dzięki temu rury prostokątne są powszechnie stosowane w ramach urządzeń, wspornikach konstrukcyjnych, konstrukcjach rolniczych, poręczach i prefabrykowanych zespołach stalowych.

Rongheng produkuje prostokątne rury stalowe ERW z taśmy stalowej przy użyciu ciągłego formowania walcowego i zgrzewania oporowego wysokiej częstotliwości. Po zespawaniu szwu wzdłużnego rura przechodzi procesy wymiarowania i prostowania, zanim zostanie przycięta na wymaganą długość. Proces produkcyjny ma na celu zachowanie ustalonych wymiarów przekroju, grubości ścianki i prostoliniowości w całym zamówieniu.

W przypadku zamówień inżynieryjnych szczegóły te mają znaczenie, ponieważ różnice wymiarowe mogą powodować problemy po dostawie. Rury, które nie są wystarczająco proste lub spójne, mogą wymagać dodatkowej regulacji przed spawaniem i montażem. Jasno określona specyfikacja obejmująca rozmiar przekroju, grubość ścianki, gatunek stali, długość, obróbkę powierzchni i wymagania dotyczące kontroli pomaga ograniczyć te problemy przed rozpoczęciem produkcji.

Jak wykonana jest rura

Proces produkcyjny rozpoczyna się od taśmy stalowej wybranej zgodnie z wymaganym gatunkiem i grubością. Pasek jest stopniowo formowany za pomocą rolek, aż osiągnie wymagany profil prostokątny.

Następnie krawędzie są łączone za pomocą zgrzewania elektrycznego oporowego wysokiej częstotliwości. W przeciwieństwie do konwencjonalnego spawania ręcznego, produkcja ERW tworzy szew wzdłużny w sposób ciągły, gdy taśma przechodzi przez linię produkcyjną. Sekcja spawana jest następnie wymiarowana w celu ustalenia wymaganej szerokości i wysokości.

Po wymiarowaniu rura jest prostowana, cięta i sprawdzana.

Taśma stalowa → Formowanie rolkowe → Spawanie wysoką częstotliwością → Wymiarowanie → Prostowanie → Cięcie → Kontrola → Wiązanie

Proces ten szczególnie nadaje się do zamówień obejmujących powtarzające się odcinki i większe ilości, gdzie ważna jest stabilna wydajność produkcji i spójne wymiary.

Co liczy się najbardziej przy zakupie

Najniższa podana cena niekoniecznie jest najniższym kosztem projektu. W przypadku prostokątnych rur stalowych kilka szczegółów specyfikacji może mieć wpływ na wydajność produkcji i wydajność materiału.

Rozmiar sekcji

Szerokość i wysokość określają, w jaki sposób rura pasuje do całej konstrukcji. W przypadku prefabrykowanych ram i podstaw wyposażenia spójne wymiary są ważne, ponieważ komponenty muszą być dopasowane podczas montażu.

Grubość ścianki

Grubość ścianki wpływa na wagę, sztywność, nośność i wymagania spawalnicze. Należy go wybrać na podstawie obciążenia konstrukcyjnego, rozpiętości samonośnej, projektu połączenia i obowiązującej normy konstrukcyjnej, a nie po prostu wybierać najgrubszą dostępną rurę.

Gatunek stali

Q235B jest powszechnie stosowany w ogólnych zastosowaniach konstrukcyjnych i produkcyjnych, gdzie wystarczająca jest standardowa wytrzymałość. Q355B można rozważyć w zastosowaniach wymagających wyższej określonej granicy plastyczności. Ocena końcowa powinna być zgodna z obliczeniami konstrukcyjnymi lub specyfikacją techniczną projektu.

Prostota i prostolinijność

W przypadku konstrukcji prefabrykowanych rurę o jednolitych wymiarach i w miarę prostą łatwiej jest ciąć, ustawiać i spawać. Jest to szczególnie ważne w przypadku powtarzających się zespołów ram, gdzie podczas montażu mogą kumulować się niewielkie różnice wymiarowe.

Obróbka powierzchni

Czarne tuby nadają się tam, gdzie planowane jest malowanie, powlekanie lub zastosowanie w pomieszczeniach zamkniętych. Rury ocynkowane ogniowo zapewniają dodatkową ochronę przed korozją i są powszechnie wybierane do konstrukcji zewnętrznych, obiektów rolniczych i środowisk wilgotnych.

Wybór pomiędzy Q235B i Q355B

Wybór materiału powinien opierać się na wymaganej wydajności, a nie na automatycznym wyborze stali wyższej jakości.

Q235B to praktyczna opcja w przypadku wielu konstrukcji ogólnego przeznaczenia, ram urządzeń, metalowych elementów architektonicznych, konstrukcji rolniczych i projektów produkcyjnych. Jest szeroko stosowany tam, gdzie konstrukcja nie wymaga stali konstrukcyjnej o wyższej wytrzymałości.

Q355B ma wyższą określoną granicę plastyczności i można go brać pod uwagę w przypadku elementów konstrukcyjnych narażonych na większe obciążenia lub tam, gdzie projekt wymaga materiału o wyższej wytrzymałości. Może pozwolić inżynierowi osiągnąć wymagane parametry konstrukcyjne przy odpowiednim projekcie przekroju.

W przypadku zamówienia należy, jeśli to możliwe, podać zastosowanie, wymiary przekroju, rozpiętość i wymagania dotyczące obciążenia. Daje to dostawcy wystarczającą ilość informacji, aby potwierdzić, czy wybrany gatunek i grubość ścianki są odpowiednie.

Czarne wykończenie czy powierzchnia ocynkowana?

Prawidłowa obróbka powierzchni zależy głównie od środowiska pracy i późniejszego procesu powlekania.

Jeżeli wymagane jest cynkowanie, kupujący powinien określić obowiązującą normę lub wymaganą masę powłoki, zamiast po prostu podawać „ocynkowane”. Pozwala to uniknąć nieporozumień podczas wyceny i produkcji.

Aplikacje

Przekrój prostokątny jest stosowany w szerokiej gamie gotowych wyrobów stalowych.

Konstrukcje stalowe

Stosowany do ram, podpór, drugorzędnych elementów konstrukcyjnych i innych gotowych komponentów.

Maszyny i urządzenia

Nadaje się do podstaw maszyn, ram sprzętu, konstrukcji przenośników, ram maszyn rolniczych i konstrukcji wsporczych.

Infrastruktura

Stosowany do balustrad, ogrodzeń, konstrukcji dla pieszych, ram wsporczych i innych prefabrykowanych elementów infrastruktury.

Obiekty rolnicze

Powszechnie stosowany w konstrukcjach szklarniowych, szopach rolniczych i ramach wsporczych, gdzie odpowiednio określono wymagany przekrój i ochronę przed korozją.

Wykonanie architektoniczne

Płaskie powierzchnie sprawiają, że rura prostokątna jest wygodna w przypadku ścianek działowych, konstrukcji ekspozycyjnych, ram architektonicznych, elementów poręczy i dekoracyjnych wyrobów metalowych.

Produkcja i dalsze przetwarzanie

Wielu kupujących nie używa tuby bezpośrednio po dostawie. Można go ciąć na pojedyncze elementy, wiercić, spawać, malować lub łączyć w większy zespół.

Rongheng może omówić wymagania dotyczące przetwarzania, takie jak:

● Cięcie o stałej długości

● Wiercenie i uzgodniona obróbka otworów

● Wymagania spawalnicze i produkcyjne

● Powlekanie powierzchni lub cynkowanie

● Niestandardowe opakowanie

● Wymagania dotyczące inspekcji specyficzne dla projektu

W przypadku precyzyjnej produkcji należy przed produkcją podać gotowe wymiary i wymagania dotyczące tolerancji. Jest to szczególnie ważne, gdy rury będą obrabiane za pomocą automatycznego cięcia, urządzeń CNC lub prefabrykowanych linii montażowych.

Kontrola przed wysyłką

Kontrola jakości powinna być powiązana ze specyfikacją podaną w zamówieniu.

Rongheng może zorganizować kontrolę obejmującą główne cechy gotowej rury, w tym:

● Zewnętrzne wymiary przekroju

● Grubość ścianki

● Długość

● Prostota

● Stan powierzchni

● Klasa materiału

● Kontrola spoin

● Właściwości mechaniczne tam, gdzie jest to wymagane

W przypadku projektów wymagających niezależnej weryfikacji, inspekcję strony trzeciej można koordynować zgodnie z ustalonym planem inspekcji, w tym SGS, Bureau Veritas lub TÜV.

Zakres kontroli należy ustalić przed produkcją, a nie po wytworzeniu towaru. Dzięki temu zespoły produkcyjne i jakościowe mogą pracować według tych samych kryteriów akceptacji.

Dostawa dla dużych projektów

Rongheng jest wspierany przez Tianjin Gefu Steel i działa w strefie przemysłowej Daqiuzhuang w Tianjin, głównym obszarze produkcji i dystrybucji stali.

Grupa osiąga roczną produkcję stali i wielkość sprzedaży przekraczającą 1,3 miliona ton, zapewniając potencjał łańcucha dostaw dla projektów budowlanych, przedsiębiorstw zajmujących się produkcją stali, producentów maszyn i długoterminowych odbiorców przemysłowych.

W przypadku zamówień międzynarodowych zwykłe informacje dotyczące zamówienia obejmują:

Rozmiar → Grubość ścianki → Gatunek stali → Długość → Ilość → Powierzchnia → Standard → Miejsce docelowe

Standardowe MOQ to jeden 20-stopowy kontener o masie około 20–25 ton. Typowy czas realizacji wynosi 15–25 dni, w zależności od wybranej specyfikacji, ilości, dostosowania i harmonogramu produkcji.

W przypadku powtarzających się zamówień zachowanie tej samej potwierdzonej specyfikacji i wymagań dotyczących kontroli w przypadku kolejnych zamówień może pomóc w utrzymaniu spójności między partiami.

Często zadawane pytania

1. Jaka jest różnica między rurą prostokątną a rurą kwadratową?

Obydwa są pustymi kształtownikami stalowymi, ale prostokątna rura ma inną szerokość i wysokość, podczas gdy kwadratowa rura ma równe boki. Sekcje prostokątne są często wygodniejsze, gdy konstrukcja wymaga większej głębokości w jednym kierunku.

2. Czy prostokątna rura stalowa ERW nadaje się do konstrukcji nośnych?

Można go stosować do wielu zastosowań konstrukcyjnych, pod warunkiem, że rozmiar przekroju, grubość ścianki, gatunek stali, połączenia i obciążenia projektowe spełniają obowiązujące wymagania inżynieryjne. Sama tuba nie powinna być wybierana wyłącznie według kształtu.

3. Czy zamiast Q355B można zastosować Q235B?

Nie automatycznie. Q235B i Q355B mają różne określone właściwości mechaniczne. Jeżeli projekt techniczny wymaga wyższej wytrzymałości Q355B, zastąpienie go Q235B bez przeliczenia konstrukcji nie jest właściwe.

4. Czy rury mogą być dostarczane w niestandardowych długościach?

Tak. Cięcie o stałej długości można omówić zgodnie z wymaganiami projektu. Wymaganą długość i tolerancję wymiarową należy potwierdzić przed produkcją.

5. Czy możecie dostarczyć ocynkowane rury prostokątne?

Tak. Można dostarczyć obróbkę powierzchni cynkowaną ogniowo zgodnie z ustaloną specyfikacją. W przypadku projektów zewnętrznych w zamówieniu należy określić wymagany standard cynkowania lub wymagania dotyczące powłoki.

6. Jak wybrać grubość ściany?

Grubość ścianki zależy od rozmiaru przekroju, rozpiętości, obciążenia, warunków podparcia, projektu połączenia i mających zastosowanie wymagań konstrukcyjnych. Jeśli podasz zamierzone zastosowanie i przybliżone obciążenie, specyfikację można ocenić dokładniej.

7. Czy rury prostokątne można wiercić, spawać i malować?

Tak. Rury prostokątne są powszechnie stosowane do wtórnej obróbki, takiej jak cięcie, wiercenie, spawanie i malowanie. Przy definiowaniu procesu produkcyjnego należy wziąć pod uwagę gatunek materiału i grubość ścianki.

8. Jakie informacje są potrzebne do wyceny?

Prosimy o przesłanie wymaganej szerokości × wysokości, grubości ścianki, gatunku stali, długości, ilości, obróbki powierzchni, obowiązującej normy i miejsca przeznaczenia. W zastosowaniach inżynierskich przydatne są również informacje o obciążeniu lub użytkowaniu.
