Podsumowanie artykułu: A Dwuteownik walcowany na gorącoto szeroko stosowany profil ze stali konstrukcyjnej, zaprojektowany w celu zapewnienia praktycznej odporności na zginanie i niezawodnego podparcia budynków przemysłowych, baz sprzętowych, platform i stojaków na rury. Zrozumienie geometrii przekroju poprzecznego, gatunku stali, wymiarów, procesu produkcyjnego i ochrony powierzchni pomaga inżynierom i zespołom zakupowym wybrać odpowiedni produkt do swoich zastosowań.Ronghengdostarcza walcowane na gorąco belki dwuteowe w gatunkach Q235B i Q355B, o typowych rozmiarach od 10 # do 63 # i standardowych długościach 6 m, 9 m i 12 m. W tym przewodniku wyjaśniono, jak ocenić specyfikacje, porównać opcje materiałowe i przygotować dokładniejszy plan zakupów stali.

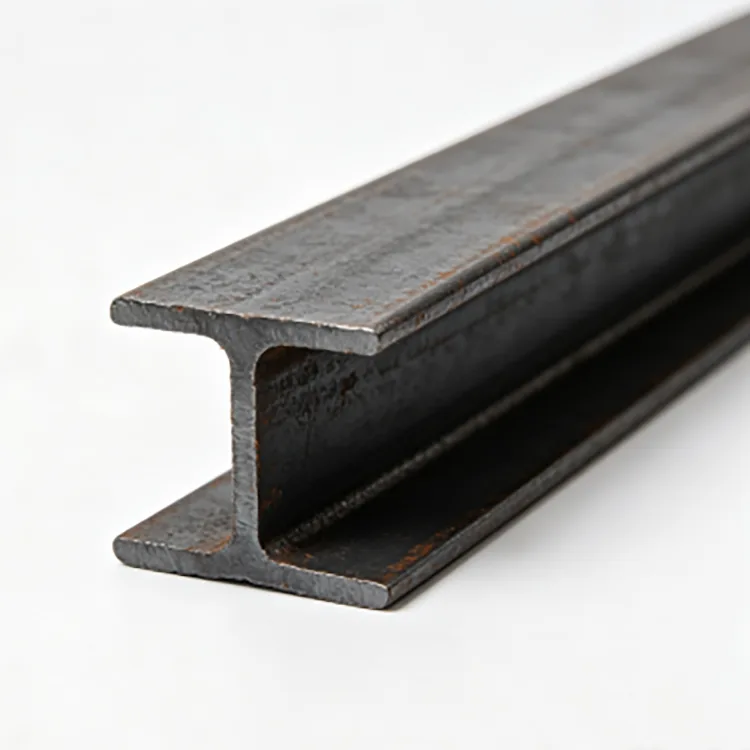

Walcowana na gorąco belka dwuteowa to konstrukcyjny profil stalowy wytwarzany przez walcowanie nagrzanej stali przez szereg przejść formujących. Jego przekrój składa się z dwóch poziomych pasów połączonych pionowym środnikiem, tworząc rozpoznawalny profil w kształcie litery I. Ta geometria skutecznie rozprowadza materiał, zapewniając odporność na zginanie, dzięki czemu przekrój nadaje się do wielu zastosowań nośnych.
W przeciwieństwie do belki prefabrykowanej złożonej z oddzielnych płyt stalowych, standardowa belka dwuteowa walcowana na gorąco uzyskuje swój podstawowy kształt przekroju poprzecznego bezpośrednio podczas procesu walcowania. Zmniejsza to potrzebę wytwarzania przekroju podstawowego poprzez spawanie wzdłużne płyt i zapewnia znormalizowany profil do późniejszej produkcji.
Rongheng dostarcza produkty walcowane na gorąco typu I-Beam w gatunkach Q235B i Q355B. Dostępny asortyment obejmuje popularne chińskie rozmiary standardowe od 10# do 63#, z możliwością cięcia o stałej długości i możliwością dodatkowej obróbki zgodnie z potwierdzonymi wymaganiami projektu.
Środnik łączy przede wszystkim kołnierze i zapewnia wytrzymałość na ścinanie, podczas gdy kołnierze zapewniają większą część wytrzymałości przekroju na zginanie. Jednak rzeczywista wydajność zależy od pełnych właściwości przekroju poprzecznego, gatunku stali, warunków podparcia, schematu obciążenia i projektu konstrukcyjnego.
Walcowanie na gorąco kształtuje stal w podwyższonych temperaturach, dzięki czemu materiał przechodzi przez rolki formujące łatwiej niż w temperaturze pokojowej. W przypadku belki dwuteowej kolejne operacje walcowania ustalają środnik i kołnierze oraz doprowadzają przekrój do określonych wymiarów.
Typowa sekwencja produkcji obejmuje następujące etapy:
Dokładne ustalenia dotyczące produkcji i kontroli zależą od zakładu produkcyjnego i obowiązującej normy produktu. Dla nabywców najważniejsze jest sprawdzenie, czy gotowa belka spełnia uzgodnione wymagania dotyczące wymiarów przekroju, gatunku materiału, długości i stanu powierzchni.
Wybór belki dwuteowej walcowanej na gorąco wymaga czegoś więcej niż tylko określenia rozmiaru nominalnego. Przed złożeniem zamówienia kupujący powinni potwierdzić oznaczenie przekroju, gatunek stali, normę wymiarową, długość, wymagania dotyczące przetwarzania i warunki dostawy.
Poniższa tabela podsumowuje główne informacje dotyczące dostaw opublikowane dla asortymentu belek dwuteowych walcowanych na gorąco firmy Rongheng.
| Specyfikacja | Dostępne opcje lub szczegóły | Co kupujący powinni potwierdzić |
|---|---|---|
| Typ produktu | Walcowana na gorąco belka dwuteowa konstrukcyjna | Wymagany profil przekroju |
| Gatunek stali | Q235B, Q355B | Stopień określony na rysunkach konstrukcyjnych |
| Zakres rozmiarów | 10#–63# | Dokładne oznaczenie przekroju i serii |
| Seria sekcji | opcje serii A i B | Prawidłowa konfiguracja wymiarowa |
| Standardowe długości | 6 m, 9 m, 12 m | Wymagana długość zapasów lub harmonogram cięcia |
| Stan powierzchni | Stal walcowana na gorąco, czarna | Czy konieczna jest dodatkowa powłoka |
| Opcje przetwarzania | Cięcie, wiercenie, fazowanie, prostowanie, gratowanie | Szczegóły rysunku i tolerancje przetwarzania |
| Obowiązująca norma | GB/T 706-2016; inne wymagania można omówić | Wymagane standardy i kryteria akceptacji |
| Dokumenty kontrolne | Certyfikaty materiałowe i uzgodnione protokoły kontroli, z zastrzeżeniem wymagań projektu | Wymagana dokumentacja i zakres kontroli |
Opcje te nie zastępują specyfikacji specyficznej dla projektu. Rzeczywiste wymiary, szerokość kołnierza, grubość środnika, ciężar jednostkowy i tolerancje różnią się w zależności od wybranego przekroju i obowiązującej normy. Nabywcy powinni zażądać odpowiednich informacji o wymiarach, zamiast zakładać, że wszystkie belki w tym samym zakresie rozmiarów nominalnych mają identyczne właściwości.
Aby uzyskać dodatkowe informacje o produkcie, odwiedź kategorię produktów Stalowe belki dwuteowe Rongheng.
Profil w kształcie litery I sprawia, że belki dwuteowe walcowane na gorąco są przydatne w konstrukcjach, w których ważna jest odporność na zginanie, praktyczne wykonanie i zgodność z ustalonymi metodami konstrukcji stalowych. Ich przydatność należy jeszcze potwierdzić poprzez obliczenia inżynieryjne dla każdego zastosowania.
W przypadku podstaw sprzętu kupujący powinni wziąć pod uwagę wibracje, obciążenia skupione, pozycje montażu i powtarzające się siły operacyjne. W przypadku konstrukcji budowlanych równie ważne mogą być rozpiętość, rozstaw belek, szczegóły połączeń, granice ugięcia i ogólna stabilność.
Belka, która sprawdza się na lekko obciążonej platformie, może nie być odpowiednia dla konstrukcji nośnej dźwigu lub maszyny narażonej na znaczne siły dynamiczne. Przy ostatecznym wyborze zawsze powinna uwzględniać inżynieria dostosowana do konkretnego zastosowania.
Q235B i Q355B to popularne gatunki stali konstrukcyjnej stosowane do różnych wymagań inżynieryjnych. Główną kwestią jest to, czy określone właściwości mechaniczne materiału spełniają wymagania projektowe w połączeniu z wybranym przekrojem belki.
Q235B jest często rozważany do ogólnych zastosowań konstrukcyjnych, w tym fabrycznych ram nośnych, platform, wsporników sprzętu i innych zastosowań, w których jego określone właściwości są wystarczające. Jego przydatność zależy od obciążeń projektowych, wymiarów przekroju, szczegółów połączeń i obowiązującej normy.
Q355B oferuje wyższą określoną granicę plastyczności niż Q235B w ramach obowiązującej normy materiałowej. Można go wybrać, gdy projekt wymaga większej wytrzymałości materiału lub gdy inżynier uzna, że jest on odpowiedni dla zamierzonych warunków obciążenia.
Niemniej jednak, wyższa klasa wytrzymałości nie oznacza automatycznie, że mniejsza belka będzie akceptowalna. Ugięcie, lokalna i ogólna stabilność, nośność połączeń, zmęczenie, jeśli ma to zastosowanie, oraz inne kontrole projektowe mogą nadal mieć wpływ na wybór.
| Współczynnik porównawczy | Q235B | Q355B |
|---|---|---|
| Ogólne pozycjonowanie | Typowy gatunek stali konstrukcyjnej | Gatunek stali konstrukcyjnej o wyższej wytrzymałości |
| Potencjalne zastosowania | Ogólne ramy, platformy i podpory | Zastosowania wymagające wyższej wytrzymałości materiału |
| Wybór rozmiaru belki | Musi spełniać obliczenia konstrukcyjne | Musi spełniać obliczenia konstrukcyjne |
| Spawanie i produkcja | Postępuj zgodnie z obowiązującymi wymaganiami dotyczącymi stopni i zatwierdzonymi procedurami | Postępuj zgodnie z obowiązującymi wymaganiami dotyczącymi stopni i zatwierdzonymi procedurami |
| Ostateczny wybór | Na podstawie specyfikacji technicznych | Na podstawie specyfikacji technicznych |
Przed złożeniem zamówienia należy potwierdzić wymaganą klasę z rysunkami konstrukcyjnymi i specyfikacją materiału. Zastąpienie jednego gatunku innym bez zatwierdzenia może mieć wpływ na zgodność, procedury produkcyjne lub wydajność konstrukcyjną.
Zarówno belki dwuteowe, jak i belki dwuteowe są profilami ze stali konstrukcyjnej ze środnikiem i dwoma półkami, ale ich proporcje przekroju poprzecznego i właściwości przekroju mogą się znacznie różnić. Tradycyjne belki dwuteowe mają zazwyczaj węższe kołnierze, podczas gdy belki dwuteowe mają zwykle szersze kołnierze i profil dostosowany do innego zakresu wymagań konstrukcyjnych.
| Punkt porównawczy | I-Beam | Belka H |
|---|---|---|
| Wygląd przekroju | Zwykle węższe kołnierze w stosunku do głębokości przekroju | Zazwyczaj szersze kołnierze |
| Wspólna rola strukturalna | Belki, podesty, podpory sprzętu i wybrane elementy szkieletu | Kolumny, ramy budynków i inne elementy nośne |
| Rozważania projektowe | Wskaźnik przekroju, nośność na ścinanie, stabilność i ugięcie | Właściwości przekroju, stabilność, obciążenia osiowe, zginanie i połączenia |
| Zamienność | Wymaga weryfikacji inżynierskiej | Wymaga weryfikacji inżynierskiej |
Żaden profil nie jest uniwersalnie lepszy. Właściwy wybór zależy od ścieżki obciążenia, rozpiętości, warunków podparcia, orientacji pręta, projektu połączenia i odpowiednich właściwości przekroju. Nigdy nie należy dokonywać zamiany wyłącznie dlatego, że dwa profile wyglądają podobnie lub mają porównywalną głębokość nominalną.
W przypadku projektów wymagających wielu profili konstrukcyjnych można również dokonać przeglądu stalowych profili konstrukcyjnych Rongheng w celu porównania dostępnych kategorii produktów.
Jakość produktu to coś więcej niż tylko wygląd. W przypadku belek dwuteowych walcowanych na gorąco nabywcy powinni sprawdzić, czy dostarczona sekcja jest zgodna z zamówieniem oraz czy jej wymiary, identyfikacja materiału i stan powierzchni spełniają uzgodnione kryteria akceptacji.
Praktyczny plan inspekcji może obejmować następujące punkty:
Standardowe czarne belki dwuteowe walcowane na gorąco nie zawierają automatycznie powłoki zabezpieczającej przed korozją. Na powierzchni zwykle pozostaje zgorzelina walcownicza i w zależności od środowiska pracy może być konieczna dodatkowa ochrona.
Do zastosowań wewnętrznych w suchych warunkach odpowiednia może być określona czarna powierzchnia. Instalacje zewnętrzne, obiekty wilgotne, lokalizacje przybrzeżne i środowiska agresywne chemicznie mogą wymagać odpowiedniego systemu malarskiego, cynkowania ogniowego lub innej specjalistycznej powłoki ochronnej.
Jeżeli określono cynkowanie, cięcie, wiercenie i inne operacje produkcyjne powinny być zazwyczaj koordynowane przed powlekaniem. Pomaga to zmniejszyć ilość odsłoniętej stali, która w przeciwnym razie wymagałaby naprawy zabezpieczającej po obróbce. Ostateczny system powłokowy powinien zostać wybrany w zależności od środowiska, projektowanej trwałości, planu konserwacji i wymagań projektu.
Jasne specyfikacje zakupów pomagają zmniejszyć niedopasowanie materiałów, niepotrzebną produkcję i opóźnienia w montażu. Przed złożeniem zapytania o wycenę, jeśli to możliwe, przygotuj następujące informacje.
Na przykład w przypadku projektu wymagającego belek o długości 12 m z wywierconymi otworami montażowymi należy określić zarówno ostateczną długość cięcia, jak i lokalizację otworów. Jeśli w zamówieniu określono jedynie rozmiar i ilość belki, dostawca może nie mieć wystarczających informacji, aby przygotować wymagane przetworzone komponenty.
Rongheng może koordynować sekcje standardowe, cięcie o stałej długości, wiercenie, fazowanie, prostowanie i gratowanie zgodnie z ustalonymi wymaganiami. Dostarczenie kompletnych rysunków i skonsolidowanej listy rozkrojów ułatwia sprawdzenie zamówienia przed produkcją lub wysyłką.
Jest powszechnie stosowany do konstrukcji fabrycznych, belek dachowych, platform, podstaw sprzętu, stojaków na rury, szkieletów magazynów i przemysłowych konstrukcji wsporczych. Konkretne zastosowanie należy porównać z projektem konstrukcyjnym.
Rongheng wymienia typowy zakres rozmiarów od 10 # do 63 #, w tym opcje serii A i B. Dokładne wymiary i teoretyczne masy jednostkowe zależą od wybranego oznaczenia przekroju.
Typowe standardowe długości to 6 m, 9 m i 12 m. Istnieje również możliwość docięcia na stałą długość, zgodnie z potwierdzonymi wymiarami projektu i wymaganiami zamówienia.
Nie. Q355B ma wyższą określoną granicę plastyczności, ale odpowiedni gatunek zależy od projektu technicznego, warunków obciążenia, rozmiaru przekroju, wymagań produkcyjnych i obowiązującej normy. Sama wyższa wytrzymałość materiału nie gwarantuje lepszej ogólnej wydajności konstrukcji.
Nie automatycznie. Te dwa profile mogą mieć różne właściwości przekroju i zachowanie konstrukcyjne. Wszelkie zamienniki powinny zostać sprawdzone i zatwierdzone przez odpowiedzialnego inżyniera konstrukcji.
Tak. Cięcie, wiercenie, fazowanie, prostowanie i gratowanie można zorganizować zgodnie z ustalonymi wymaganiami przetwarzania. Kupujący powinien dostarczyć niezbędne rysunki, wymiary i tolerancje przed złożeniem zamówienia.
Standardowa czarna powierzchnia walcowana na gorąco nie jest równoznaczna z dedykowaną powłoką antykorozyjną. W zależności od środowiska projekt może wymagać malowania, cynkowania ogniowego lub innego odpowiedniego systemu zabezpieczającego.
Podaj oznaczenie przekroju, gatunek stali, obowiązującą normę, ilość, wymaganą długość, szczegóły przetwarzania, obróbkę powierzchni, wymagania kontrolne i miejsce dostawy. Dane te pomagają dostawcy dokładniej ocenić zamówienie.
Masę teoretyczną oblicza się poprzez pomnożenie opublikowanej masy jednostkowej wybranego przekroju przez jego długość. Na przykład odcinek o teoretycznej masie jednostkowej 20 kg/m i długości 12 m ma teoretyczną masę 240 kg. Dla wybranego odcinka należy potwierdzić rzeczywistą masę jednostkową, a w umowie należy określić sposób rozliczenia.
Tak. Zamówienia międzynarodowe można koordynować w oparciu o uzgodnione specyfikacje sekcji, wymagania dotyczące przetwarzania, dokumenty kontrolne, pakowanie, załadunek kontenerów i dokumentację eksportową. Ustalenia dotyczące dostawy należy potwierdzić przy każdym zamówieniu.
Walcowana na gorąco belka dwuteowa może stanowić efektywne rozwiązanie konstrukcyjne, jeśli jej wymiary, gatunek stali i właściwości przekroju odpowiadają wymaganiom projektu. Skuteczne zaopatrzenie wymaga czegoś więcej niż tylko porównania cen: kupujący powinni zweryfikować obowiązującą normę, potwierdzić właściwą serię sekcji, określić przetwarzanie i ochronę przed korozją oraz ustalić jasne wymagania dotyczące kontroli i dostawy.
Rongheng obsługuje zaopatrzenie w stal konstrukcyjną za pomocą walcowanych na gorąco belek dwuteowych Q235B i Q355B, w popularnych rozmiarach od 10 # do 63 #, standardowych długościach 6 m, 9 m i 12 m oraz uzgodnionych opcjach przetwarzania. Niezależnie od tego, czy kupujesz stal na konstrukcję fabryki, bazę sprzętową, platformę przemysłową czy stojak na rury, dokładne specyfikacje mogą pomóc usprawnić produkcję i zmniejszyć możliwe do uniknięcia ryzyko związane z zakupami.
Szukasz niezawodnych dostaw walcowanych na gorąco belek dwuteowych do swojego następnego projektu konstrukcyjnego? Podziel się z Rongheng wymaganym rozmiarem przekroju, gatunkiem stali, ilością, wymiarami cięcia, obróbką powierzchni i miejscem dostawy. Nasz zespół może sprawdzić Twoje wymagania i omówić odpowiednie opcje dostaw. Aby uzyskać szczegółowe informacje o produkcie, wyceny projektów i niestandardowe ustalenia dotyczące przetwarzania,cddziałaj z namidzisiaj, aby omówić Twoje potrzeby w zakresie zaopatrzenia w stal.
