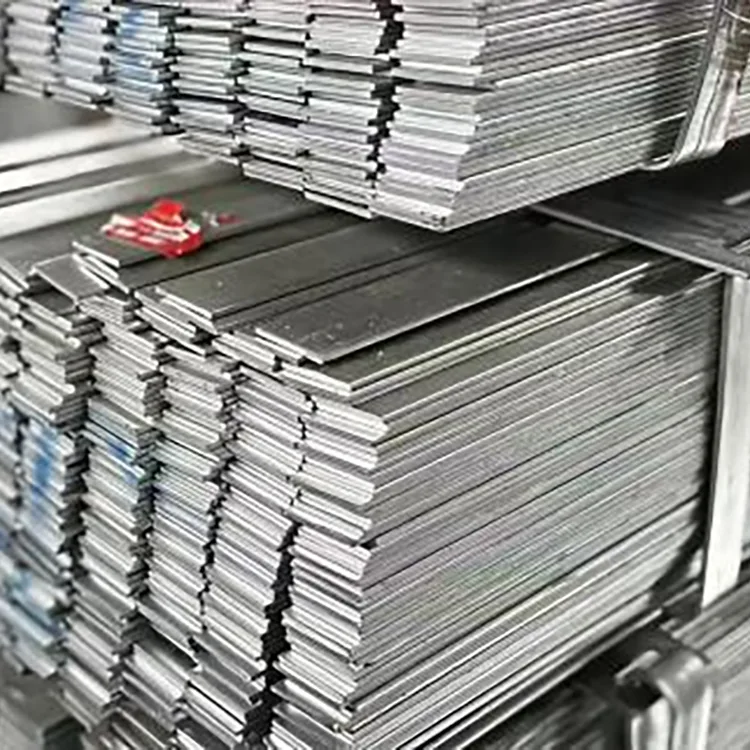

Płaskownik ze stali ocynkowanej ogniowo to prostokątny profil stalowy wykonany ze stali walcowanej na gorąco i pokryty cynkiem w procesie cynkowania ogniowego. Rongheng dostarcza płaskowniki Q235B i Q355B w standardowych i niestandardowych wymiarach do uziemiania, produkcji stali, podpór, wsporników i innych zastosowań stali na zewnątrz.
Płaskownik jest ocynkowany po wymiarowaniu i obróbce, dzięki czemu powłoka cynkowa pokrywa główne powierzchnie, krawędzie i odsłonięte obszary gotowego przekroju. Standardowa powłoka cynkowa zaczyna się od ≥65 μm, a dla projektów wymagających grubszej powłoki dostępna jest grubość 80–100 μm.
| Przedmiot | Specyfikacja |
| Produkt | Płaski pręt ze stali ocynkowanej ogniowo |
| Materiał bazowy | Q235B, Q355B |
| Podstawowy standard stali | GB/T 704-2008 |
| Standard cynkowania | GB/T 13912-2020 |
| Typowe rozmiary | 20×3, 30×3, 40×4, 50×5, 60×6, 80×8, 100×10 mm |
| Niestandardowa szerokość | 20–200 mm |
| Niestandardowa grubość | 3–20 mm |
| Długość standardowa | 6 m |
| Długość niestandardowa | 3–9 m |
| Standardowa powłoka cynkowa | ≥65 μm |
| Grubsza powłoka cynkowa | 80–100 µm |
| Tolerancja szerokości | ±0,7 mm |
| Tolerancja grubości | ±0,5 mm |
| Powierzchnia | Wykończenie cynkowane ogniowo w kolorze srebrno-szarym |
| Przetwarzanie | Cięcie, wykrawanie, gięcie, fazowanie |
Powszechnie dostarczane rozmiary to 40×4 mm, 50×5 mm i 60×6 mm. Niestandardową szerokość, grubość i stałą długość można ułożyć według wymaganych wymiarów.
Powłokę cynkową można wybrać w zależności od środowiska ekspozycji i specyfikacji projektu.
| Powłoka cynkowa | Typowe wymaganie |
| ≥65 μm | Standardowe zastosowania zewnętrzne |
| 80–100 µm | Projekty wymagające grubszej powłoki cynkowej lub silniejszej ekspozycji na zewnątrz |
W przypadku wyceny i produkcji specyfikacja powinna zawierać rozmiar przekroju, gatunek stali, wymagania dotyczące powłoki cynkowej, długość i ilość. Na przykład:50×5 mm, Q235B, cynkowanie ogniowe, powłoka cynkowa ≥80 µm, długość 6 m.
|
Ochrona przed uziemieniem i piorunami Stosowane jako przewody uziemiające i elementy łączące w projektach elektrycznych i fotowoltaicznych. |

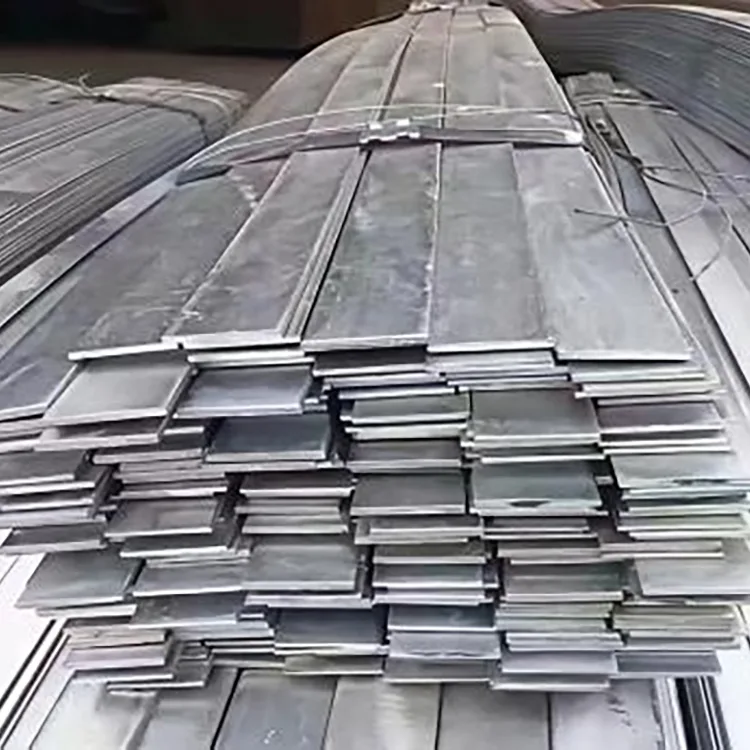

Produkcja stali Used for connection plates, reinforcement pieces, supports and brackets. |
|
Systemy ścian osłonowych Przetworzone na elementy łączące i wspierające zgodnie z rysunkami. |
Miejskie Zakłady Stalowe Stosowany do zbrojenia poręczy i innych zewnętrznych elementów stalowych. |
|
Elementy wyposażenia i stojaków Stosowany do podstaw, podpór, zacisków i innych gotowych elementów. |
Produkcja niestandardowa Cięcie, dziurkowanie, gięcie lub fazowanie według wymaganych wymiarów. |
| Sekcja | Typowe zastosowanie | Kluczowa uwaga |
| Płaski pasek | Poziome przewody uziemiające i połączenia | Płaska powierzchnia jest wygodna do układania, mocowania i łączenia |
| Okrągła stal | Elektrody uziemiające i zastosowania o przekroju kołowym | Dobierane zgodnie z projektem systemu uziemiającego |
| Stal kątowa | Zastosowania konstrukcyjne i niektóre związane z uziemieniem | Zapewnia inną geometrię przekroju i metodę połączenia |
Odpowiedni przekrój powinien być określony na podstawie projektu uziemienia, wymaganego przekroju, metody połączenia i mających zastosowanie wymagań elektrycznych lub konstrukcyjnych.
Normalna trasa produkcji to:
Stal walcowana na gorąco → Cięcie i wymiarowanie → Przygotowanie powierzchni → Odtłuszczanie i wytrawianie → Topnikowanie → Suszenie → Cynkowanie ogniowe → Chłodzenie i pasywacja → Kontrola powłoki cynkowej → Kontrola wymiarowa → Pakowanie
Cynkowanie przeprowadza się po przygotowaniu przekroju stalowego do wymaganych wymiarów. Proces zapewnia pokrycie cynkiem głównych powierzchni i krawędzi gotowego płaskownika.
Rongheng może dostarczyć standardowe długości proste lub zorganizować dodatkową obróbkę przed dostawą, zgodnie z wymaganiami zamówienia.
W przypadku części przetworzonych przed wyceną należy potwierdzić rysunek lub wymiary obróbki, w tym długość cięcia, średnicę otworu, położenie otworu, kąt zgięcia i wymagania dotyczące skosu.
Kontrola obejmuje stal bazową, wymiary, cynkowanie i stan wykończenia.
Na życzenie klienta mogą zostać dostarczone atesty materiałowe i protokoły kontroli cynkowania. W razie potrzeby można również zorganizować kontrolę strony trzeciej.

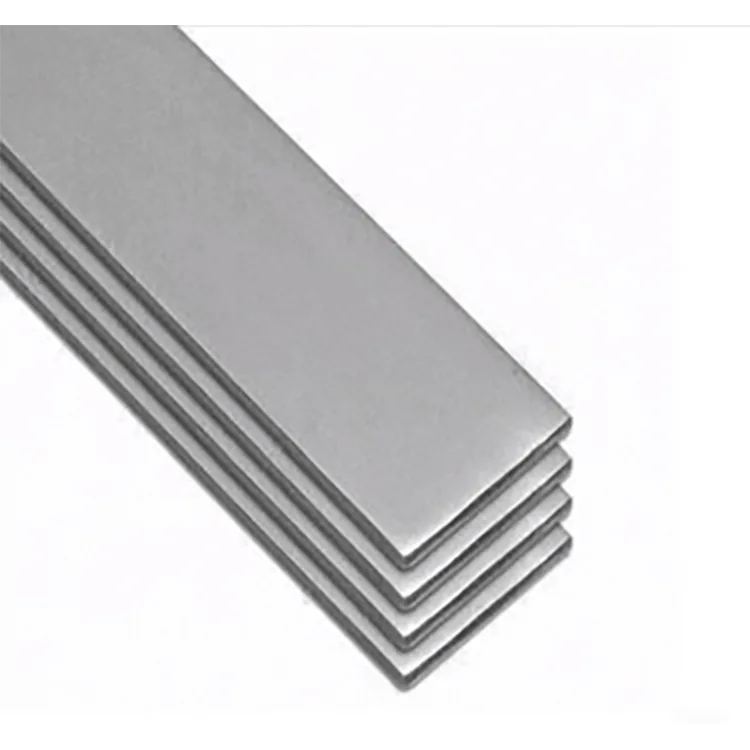

Normalny wygląd powierzchni jest srebrnoszary po cynkowaniu ogniowym. Podczas cynkowania mogą pojawić się drobne ślady płynięcia cynku, zmiany powierzchni lub drobne cechy cynku, które należy ocenić pod kątem mających zastosowanie wymagań dotyczących produktu i powłoki.

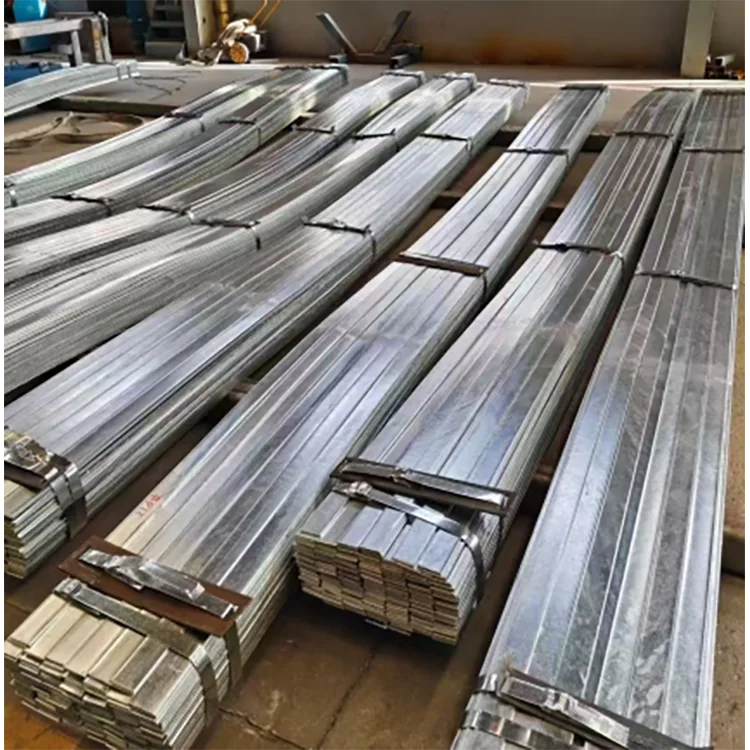

Płaskownik ocynkowany należy przechowywać w suchym, wentylowanym pomieszczeniu i trzymać z dala od stojącej wody. Wiązki należy podnieść nad ziemię i unikać długotrwałego kontaktu z mokrymi opakowaniami.
Można zastosować obróbkę pasywacyjną, aby zmniejszyć ryzyko wystąpienia białej rdzy podczas przechowywania i transportu.
| Wymóg | Dostępny zakres |
| Typowe rozmiary zapasów | 40×4, 50×5, 60×6 mm |
| Powszechnie dostarczane rozmiary | 20×3–100×10 mm |
| Niestandardowa szerokość | 20–200 mm |
| Niestandardowa grubość | 3–20 mm |
| Długość standardowa | 6 m |
| Niestandardowa stała długość | 3–9 m |
W przypadku zamówień eksportowych dostawę można skoordynować z certyfikatami materiałowymi, dokumentacją kontroli cynkowania, obróbką, pakowaniem odpornym na wilgoć i przygotowaniem do wysyłki.
Dostępne gatunki stali bazowej to Q235B i Q355B. Wymagany gatunek należy określić wraz z wielkością przekroju i obowiązującą normą.
Standardowa powłoka cynkowa ma grubość ≥65 µm. W zależności od wymagań projektu można również zastosować grubszą powłokę o grubości 80–100 μm.
Typowe rozmiary to 20 × 3, 30 × 3, 40 × 4, 50 × 5, 60 × 6, 80 × 8 i 100 × 10 mm. Dostępne są niestandardowe szerokości 20–200 mm i grubości 3–20 mm.
Tak. Standardowa długość wynosi 6 m, natomiast długości stałe od 3 do 9 m można wykonać według zamówienia.
Tak. Cięcie, wykrawanie, gięcie i fazowanie można zorganizować przed dostawą. Wymagania technologiczne należy potwierdzić na podstawie rysunku lub podanych wymiarów.
Tak. Spawanie może miejscowo uszkodzić powłokę cynkową. Miejsca dotknięte spawaniem lub znaczącym cięciem należy oczyścić i w razie potrzeby naprawić za pomocą odpowiedniej powłoki bogatej w cynk.
Tak. Płaskownik jest powszechnie stosowany do poziomych przewodów uziemiających i połączeń uziemiających. Wymagany rozmiar i specyfikacja stali powinny być zgodne z projektem systemu uziemiającego i obowiązującymi wymaganiami elektrycznymi.
Cynkowanie ogniowe polega na nałożeniu cynku poprzez zanurzenie w stopionym cynku po przygotowaniu stali. Jest powszechnie wybierany do stali stosowanej na zewnątrz, gdzie wymagana jest powłoka ocynkowana. Cynkowanie elektrolityczne wykorzystuje proces elektrochemiczny i generalnie daje cieńszą powłokę.
Tak. W zamówieniu można określić wymaganą powłokę cynku, np. ≥65 μm lub 80–100 μm, wraz z gatunkiem stali, wymiarami i długością.
Proszę podać rozmiar przekroju, gatunek stali, wymagania dotyczące powłoki cynkowej, długość, ilość, wymagania dotyczące przetwarzania i miejsce dostawy. Jeśli wymagane jest wykrawanie, gięcie lub inna obróbka, można dostarczyć rysunek.
