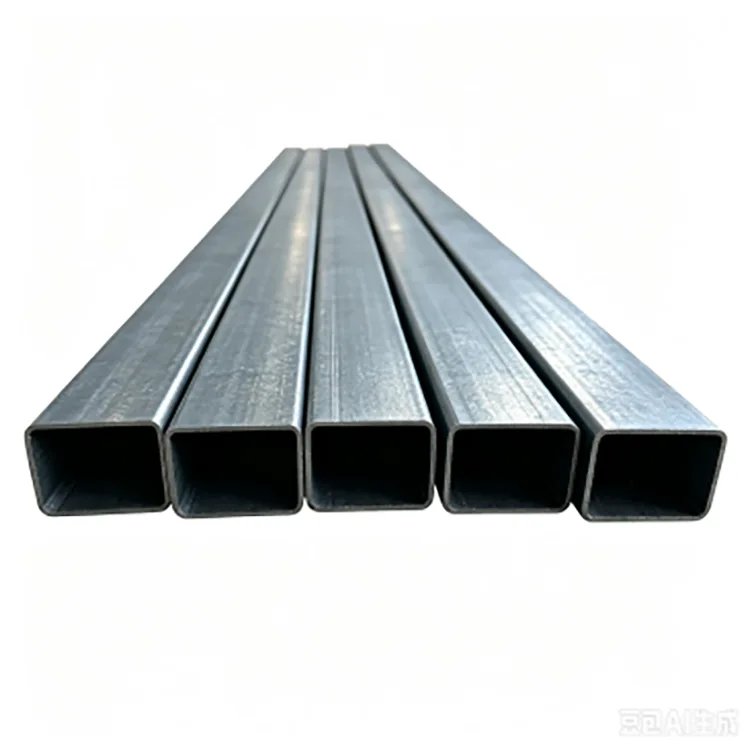

Prostokątna rura stalowa ocynkowana ogniowo

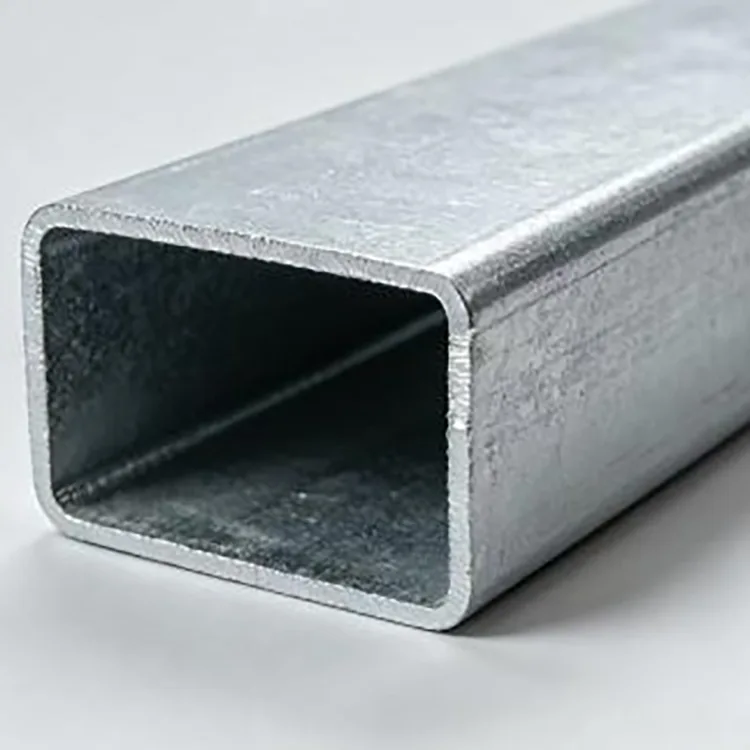

Prostokątna rura stalowa ocynkowana ogniowo to spawany prostokątny pusty kształtownik wykonany z Q235B, Q355B lub innych określonych gatunków stali węglowej. Taśma stalowa jest formowana na zimno w prostokątny profil, spawana z wysoką częstotliwością, wymiarowana i cięta, zanim gotowa rura zostanie poddana przygotowaniu powierzchni i cynkowaniu ogniowemu.

Przekrój prostokątny jest przydatny, gdy przestrzeń ładunkowa lub montażowa jest bardziej kierunkowa, niż pozwala na to rura kwadratowa. Zapewnia szerszą powierzchnię dla wsporników, paneli i połączeń, utrzymując jednocześnie stosunkowo niewielką wagę sekcji. W przypadku konstrukcji zewnętrznych powłoka cynkowa zapewnia dodatkową ochronę przed wilgocią i korozją atmosferyczną, dzięki czemu rura nadaje się do zastosowań, w których niepowlekana stal czarna wymagałaby regularnej obróbki powierzchni.

Rura może być dostarczona w standardowej długości lub obrobiona zgodnie z rysunkami projektu, włączając cięcie, wykrawanie, gięcie, dłutowanie, wiercenie, zamykanie końcówek i fazowanie.

Specyfikacje techniczne

Dlaczego warto używać przekroju prostokątnego?

Główną różnicą pomiędzy prostokątnymi i kwadratowymi kształtownikami zamkniętymi nie jest tylko wygląd. Stosunek szerokości do wysokości zmienia sposób dopasowania sekcji do konstrukcji i efektywność wykorzystania dostępnej przestrzeni.

Rura prostokątna jest często wybierana do elementów poziomych, ram i podpór, gdzie jeden kierunek wymaga większej głębokości przekroju niż drugi. Zapewnia również szerszą powierzchnię montażową elementów ścian osłonowych, paneli, wsporników i części mechanicznych.

Na przykład przekrój 100 × 60 mm zapewnia producentowi inną kombinację sztywności, przestrzeni montażowej i zużycia materiału niż rura kwadratowa 100 × 100 mm. Dlatego też właściwy wybór powinien opierać się na rozpiętości, obciążeniu, sposobie połączenia i dostępnej przestrzeni montażowej, a nie samej nazwie sekcji.

Cynkowanie ogniowe: co to zmienia

Rura stalowa jest najpierw formowana i spawana, a następnie przygotowywana do cynkowania. Zanieczyszczenia powierzchniowe i tlenki są usuwane poprzez odtłuszczanie, trawienie i aktywację, dzięki czemu stopiony cynk może prawidłowo reagować z powierzchnią stali.

Przygotowaną rurkę zanurza się w stopionym cynku o temperaturze około 450°C. Po wyciągnięciu przeprowadza się chłodzenie i wykańczanie w celu uzyskania ciągłej powłoki ochronnej.

Ta kolejność jest ważna w przypadku profili konstrukcyjnych, ponieważ gotowy przekrój prostokątny, łącznie z narożnikami i odsłoniętymi powierzchniami, po uformowaniu jest poddawany obróbce zabezpieczającej przed korozją. W przypadku zamówień projektowych kupujący powinni potwierdzić wymaganą specyfikację powłoki cynkowej, a nie po prostu pytać, czy rura jest „ocynkowana”.

Wybór powłoki cynkowej

Odpowiednia powłoka cynkowa zależy od miejsca montażu rury prostokątnej.

Liczby te dotyczą opcji powlekania, a nie uniwersalnej gwarancji żywotności. W przypadku środowisk przybrzeżnych, chemicznych lub stale wilgotnych projekt powinien również uwzględniać dodatkowe systemy powłok, drenaż, ochronę krawędzi cięcia i szczegóły połączeń.

Q235B czy Q355B?

Q235B nadaje się do wielu konwencjonalnych ram, podpór, ogrodzeń, konstrukcji maszyn i ogólnych konstrukcji stalowych, gdzie obliczenia konstrukcyjne nie wymagają gatunku o wyższej wytrzymałości.

Q355B jest bardziej odpowiedni, gdy projekt wiąże się z większymi obciążeniami, dłuższymi rozpiętościami, większymi wymaganiami dotyczącymi wiatru lub śniegu lub gdy ważne jest zmniejszenie masy sekcji. Ostateczny gatunek należy wybrać na podstawie obliczeń inżynierskich, a nie po prostu wybierać mocniejszy materiał do każdego zastosowania.

W przypadku zamówień eksportowych wymagany gatunek stali, obowiązująca norma, właściwości mechaniczne i dokumenty kontrolne powinny zostać potwierdzone przed rozpoczęciem produkcji.

Grubość ścianki i rozmiar przekroju

Grubość ścianki ma bezpośredni wpływ na masę przekroju, sztywność, wytrzymałość połączenia i wydajność produkcji.

Lekkie ramy i konstrukcje obudów mogą wykorzystywać cieńsze sekcje ścian, podczas gdy ramy nośne, podstawy sprzętu i większe konstrukcje zewnętrzne zwykle wymagają grubszych ścian.

Gama 20×40–200×400 mm obejmuje stosunkowo kompaktowe ramy poprzez większe elementy konstrukcyjne. Aby uzyskać ofertę, kupujący powinni podać wymagane wymiary zewnętrzne, grubość ścianki, długość, gatunek stali, wymagania i ilość powłoki cynkowej. Jeśli rura będzie używana jako element konstrukcyjny, przy wyborze materiału przydatne są również warunki rozpiętości, obciążenia i połączenia.

Proces produkcyjny

Produkcja rozpoczyna się od zwojów stali, które są sprawdzane pod kątem gatunku, grubości i stanu powierzchni. Następnie taśma jest wyrównywana i stopniowo formowana na zimno w wymagany profil prostokątny.

Uformowany pasek łączy się za pomocą spawania o wysokiej częstotliwości, po którym następuje wymiarowanie i prostowanie w celu kontroli gotowego przekroju. Cięcie na określoną długość, wykrawanie lub inna obróbka wstępna może zostać wykonana zgodnie z zamówieniem przed cynkowaniem.

Przygotowane rury poddawane są następnie odtłuszczaniu, trawieniu i topnikowaniu. Cynkowanie ogniowe przeprowadza się w temperaturze około 450°C, po którym następuje chłodzenie, cynkowanie powierzchniowe oraz kontrola ostatecznych wymiarów i powłoki.

Zakończenie głównych operacji formowania i wykrawania przed cynkowaniem pomaga również uniknąć niepotrzebnego uszkodzenia gotowej powłoki cynkowej podczas produkcji.

Kontrola jakości przed wysyłką

W przypadku zamówień masowych jakość nie zależy wyłącznie od wyglądu. Najpierw sprawdzany jest gatunek i grubość przychodzącej stali, następnie kontrola wymiarowa podczas formowania i kontrola gotowej rury.

Kluczowe punkty kontrolne obejmują wymiary prostokątne, grubość ścianki, prostoliniowość, stan spoin, długość cięcia, jakość powierzchni i powłokę cynkową. Masę lub grubość powłoki można sprawdzić w odniesieniu do uzgodnionej specyfikacji projektu.

W przypadku projektów eksportowych, zgodnie z zamówieniem, możemy przygotować atesty materiałowe, protokoły kontroli, listy przewozowe i inne wymagane dokumenty. Jeśli wymaga tego kupujący lub projekt, można również zorganizować kontrolę strony trzeciej.

Gdzie jest używany

Ściany osłonowe i konstrukcje budowlane

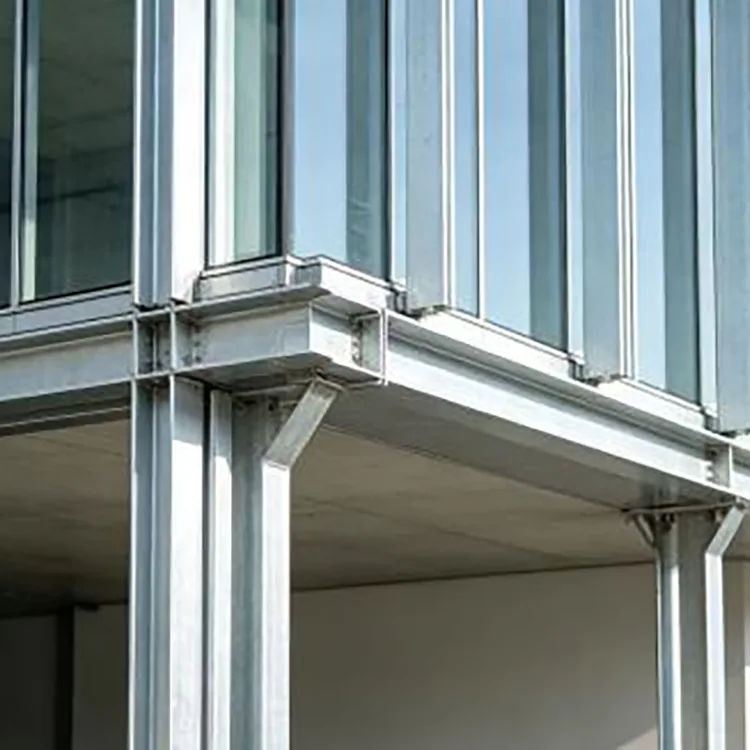

Prostokątna powierzchnia jest wygodna w przypadku ram ścian osłonowych, podpór fasad, ścianek działowych i drugorzędnych elementów konstrukcyjnych, gdzie liczy się przestrzeń połączeń i sztywność kierunkowa.

Konstrukcje miejskie i zewnętrzne

Poręcze, poręcze, wiaty, konstrukcje krajobrazowe, ramy reklamowe i inne odsłonięte konstrukcje stalowe korzystają z dodatkowej ochrony antykorozyjnej w postaci cynkowania ogniowego.

Projekty fotowoltaiczne

Rury prostokątne można stosować na wybrane elementy nośne PV, ramy urządzeń i konstrukcje pomocnicze. W przypadku projektów przybrzeżnych lub o dużej wilgotności należy rozważyć wyższą specyfikację cynku, w zależności od środowiska korozyjnego.

Ramy maszyn i urządzeń

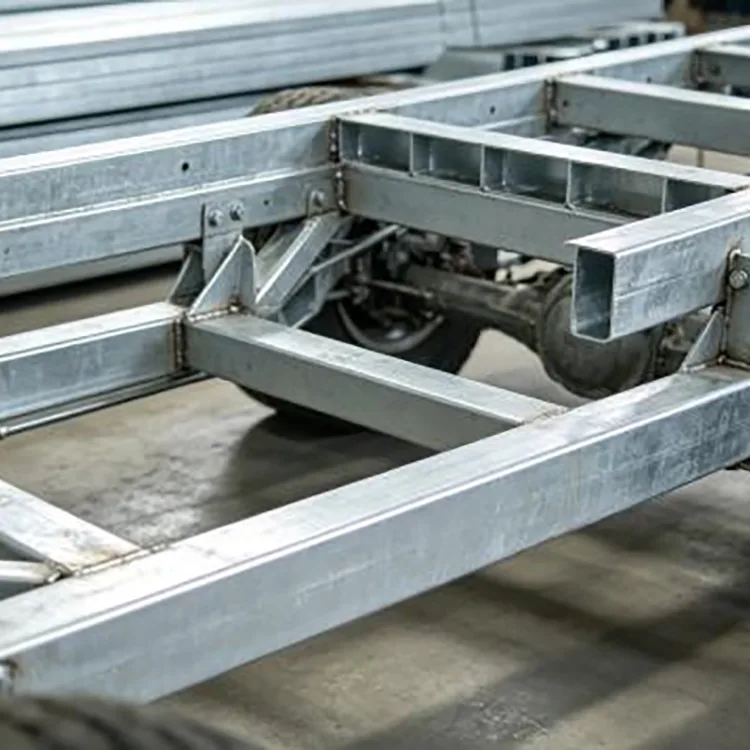

Płaskie powierzchnie przekroju prostokątnego ułatwiają montaż wsporników i sprzętu. Typowe zastosowania obejmują podstawy maszyn, ramy przenośników, podpory automatyki i platformy sprzętowe.

Obiekty Magazynowo-Przemysłowe

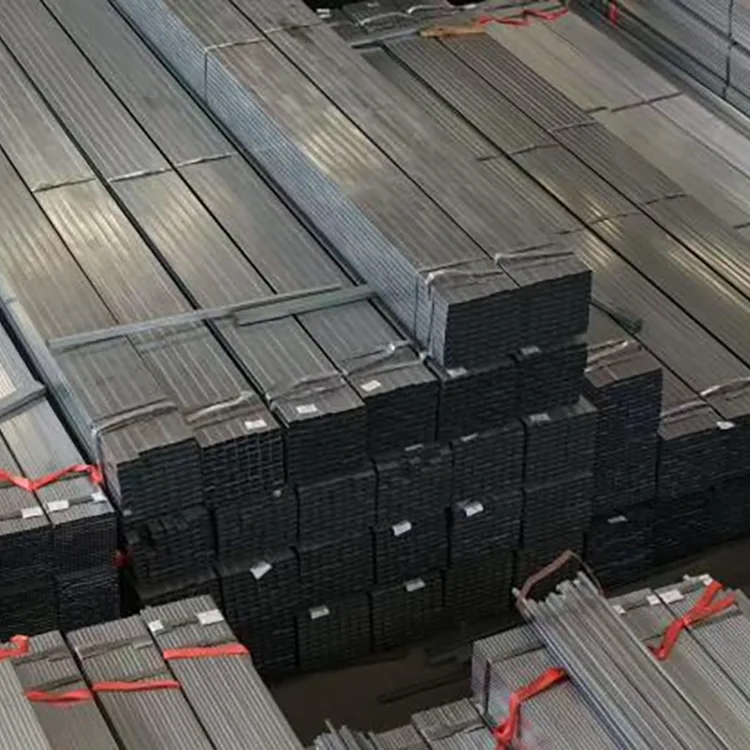

Rurę można stosować na elementy regałów, ramy nośne, konstrukcje magazynowe i elementy pomocnicze, gdzie wymagana jest spójność wymiarowa i odporność na korozję.

Szklarnie, konstrukcje tymczasowe i kratownice

Połączenie prostokątnej geometrii, umiarkowanej wagi i dostępnej obróbki sprawia, że ​​nadaje się do ram szklarniowych, konstrukcji scenicznych, ram tymczasowych i innych gotowych zespołów.

Przetwarzanie przed dostawą

W przypadku projektów o powtarzających się wymiarach montażowych obróbka wstępna może ograniczyć prace związane z cięciem i wierceniem w miejscu pracy.

Typowe usługi obejmują cięcie o stałej długości, wykrawanie, dłutowanie, wiercenie, gięcie, fazowanie i zamykanie końcówek. Obróbka może odbywać się na podstawie rysunku, pliku DXF/CAD lub zestawienia wymiarowego.

W przypadku wykonywania otworów lub nacięć po cynkowaniu, odsłonięta powierzchnia stalowa powinna zostać zabezpieczona odpowiednią ochroną naprawczą bogatą w cynk. Z tego powodu ogólnie zaleca się zakończenie planowanego wykrawania i cięcia przed etapem cynkowania ogniowego, jeśli pozwala na to projekt produkcji.

Rura prostokątna ocynkowana ogniowo a czarna rura prostokątna

Wybór zależy głównie od środowiska instalacji i wymagań konserwacyjnych.

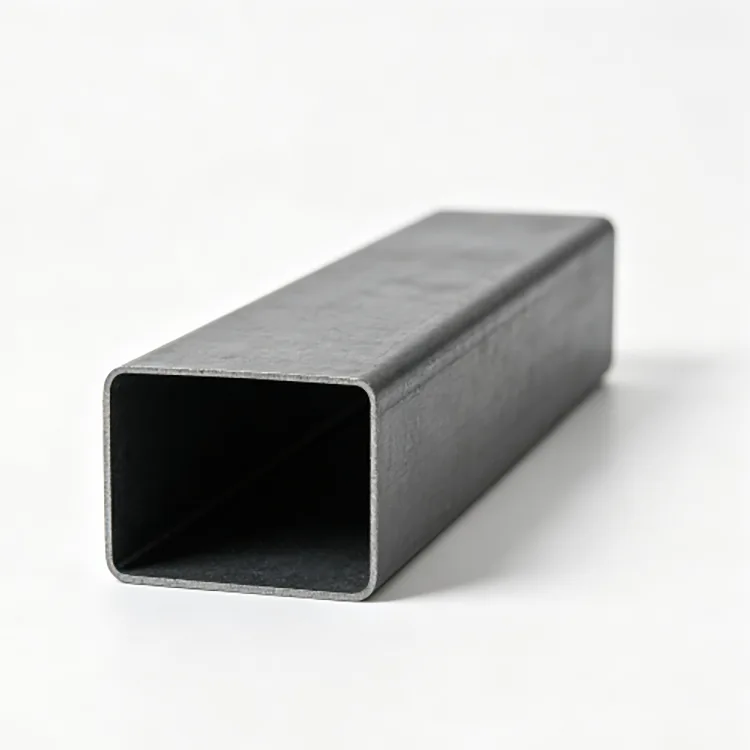

Czarna rura prostokątna ma niższy początkowy koszt materiału i może dobrze działać w przypadku suchych konstrukcji wewnętrznych, gdzie powierzchnia zostanie pokryta odpowiednią powłoką lub korozja nie stanowi większego problemu.

Rura prostokątna ocynkowana ogniowo ma powłokę cynkową, która zapewnia zarówno barierę fizyczną, jak i protektorową ochronę przed korozją. Dlatego jest bardziej odpowiedni do zastosowań na zewnątrz i w wilgotnych warunkach, gdzie wielokrotne malowanie lub usuwanie rdzy zwiększyłoby ilość prac konserwacyjnych.

W przypadku długoterminowych projektów outdoorowych porównywanie jedynie ceny zakupu może być mylące. Przy porównaniu kosztów należy uwzględnić specyfikację powłoki, oczekiwaną ekspozycję, wymagania produkcyjne i plan konserwacji.

Aplikacje projektowe

Struktura transportu miejskiego

W projekcie dróg miejskich i ruchu drogowego wykorzystano prostokątną rurę Q235B 100×60×4 mm ocynkowaną ogniowo do budowy ram wsporczych, w tym wiat drogowych i konstrukcji poręczy. Połączenie sztywności przekroju prostokątnego i ocynkowanej ochrony zostało wybrane ze względu na ekspozycję na zewnątrz na deszcz, wiatr i kurz.

Obiekt magazynowo-przemysłowy

W projekcie magazynu logistycznego wykorzystano ocynkowaną ogniowo rurę prostokątną o wymiarach 40 × 80 × 2,0 mm do zastosowań w stojakach i ramach sprzętu. Stałe wymiary przekroju ułatwiły montaż, a ocynkowana powierzchnia była odpowiednia do wilgotnych warunków występujących w magazynach i zastosowaniach przemysłowych.

Lista kontrolna zamówień

Przed złożeniem zamówienia zbiorczego potwierdź następujące punkty:

Często zadawane pytania

Jaka jest różnica między prostokątną i kwadratową rurą stalową ocynkowaną?

Rura kwadratowa ma równe wymiary boków i jest powszechnie stosowana w kolumnach, ramach i elementach wymagających bardziej zrównoważonej geometrii. Rura prostokątna ma różne długości boków i często jest wygodniejsza w przypadku elementów poziomych, ram ścian osłonowych, konstrukcji wyposażenia i zastosowań, w których przydatna jest sztywność kierunkowa lub szersza powierzchnia montażowa.

Czy rurę prostokątną można dostarczyć w wymiarach niestandardowych?

Tak. Niestandardowe rozmiary profili, stałe długości i wymagania dotyczące przetwarzania można omówić zgodnie z rysunkiem projektu i wykonalnością produkcji.

Czy możesz wyciąć i przebić rurę przed wysyłką?

Tak. Można zorganizować cięcie, dziurkowanie, dłutowanie, wiercenie, gięcie, zamykanie końcówek i fazowanie. W przypadku produktów ocynkowanych planowana obróbka jest zwykle zakończona przed cynkowaniem ogniowym, jeśli jest to praktyczne.

Czy przy każdym projekcie zewnętrznym konieczna jest powłoka cynkowa o gramaturze 200–275 g/m²?

Nie. Normalna ekspozycja na zewnątrz w głębi lądu nie wymaga automatycznie najwyższego poziomu cynku. Powłokę należy wybrać w zależności od wilgotności, mgły solnej, narażenia chemicznego, częstotliwości zwilżania i oczekiwanego okresu użytkowania.

Czy Q355B może bezpośrednio zastąpić Q235B?

Nie automatycznie. Chociaż Q355B ma wyższą wytrzymałość, zmiana gatunku stali nie oznacza, że ​​zawsze można zastosować ten sam przekrój bez sprawdzenia projektu konstrukcyjnego, połączeń, wymagań spawalniczych i obowiązującej normy.

Czy można spawać ocynkowaną ogniowo rurę prostokątną?

Tak, ale spawanie niszczy miejscową powłokę cynkową i wytwarza opary zawierające cynk. Wymagana jest odpowiednia wentylacja, procedury spawania i naprawa po spawaniu bogata w cynk.

Jakie dokumenty można dostarczyć w przypadku zamówień eksportowych?

Certyfikaty materiałowe, protokoły kontroli produktów, listy przewozowe, faktury handlowe i inne dokumenty eksportowe lub projektowe mogą być przygotowane zgodnie z ustalonymi wymaganiami zamówienia.

Jaki jest normalny czas dostawy?

Zamówienia na akcje zwykłe można zwykle przygotować do wysyłki w ciągu około 3–7 dni roboczych. Standardowe zamówienia produkcyjne trwają zwykle około 10–15 dni roboczych, natomiast zamówienia wielkoseryjne lub niestandardowe należy potwierdzić zgodnie z rozmiarem przekroju, powłoką cynkową i wymaganiami przetwarzania.
