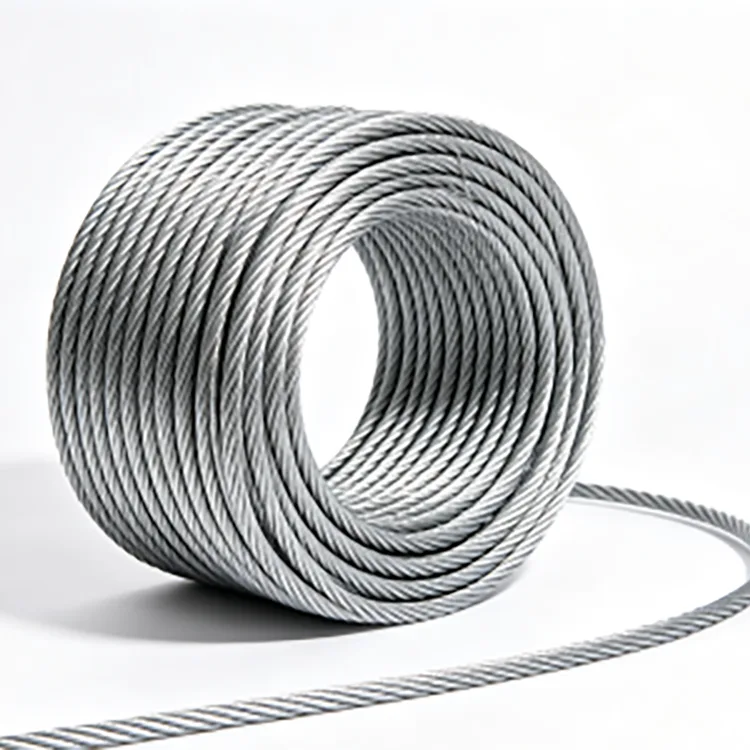

Linka ze stali ocynkowanej

Splot ze stali ocynkowanej wytwarza się poprzez skręcenie ze sobą wielu drutów ze stali wysokowęglowej na kontrolowaną długość skrętu, a następnie nałożenie powłoki cynkowanej ogniowo. Konstrukcja linkowa umożliwia współpracę poszczególnych drutów pod napięciem, a powłoka cynkowa zapewnia ochronę przed korozją w przypadku zastosowań zewnętrznych.

Rongheng dostarcza popularne konstrukcje 1×7, 1×19 i 1×37. Wybór konstrukcji splotu zależy od wymaganego obciążenia niszczącego, elastyczności, metody montażu, rozpiętości i zastosowania. W przypadku długoterminowych projektów na zewnątrz powłokę cynkową należy również wybrać w zależności od wilgotności, narażenia na sól, zanieczyszczeń przemysłowych i innych warunków panujących na miejscu.

Produkt może być dostarczany w standardowych kręgach lub o niestandardowych długościach. W przypadku zamówień inżynieryjnych i eksportowych dostępne są opcje cięcia, przewijania, obróbki końcowej i pakowania.

Jak działa linka ze stali ocynkowanej

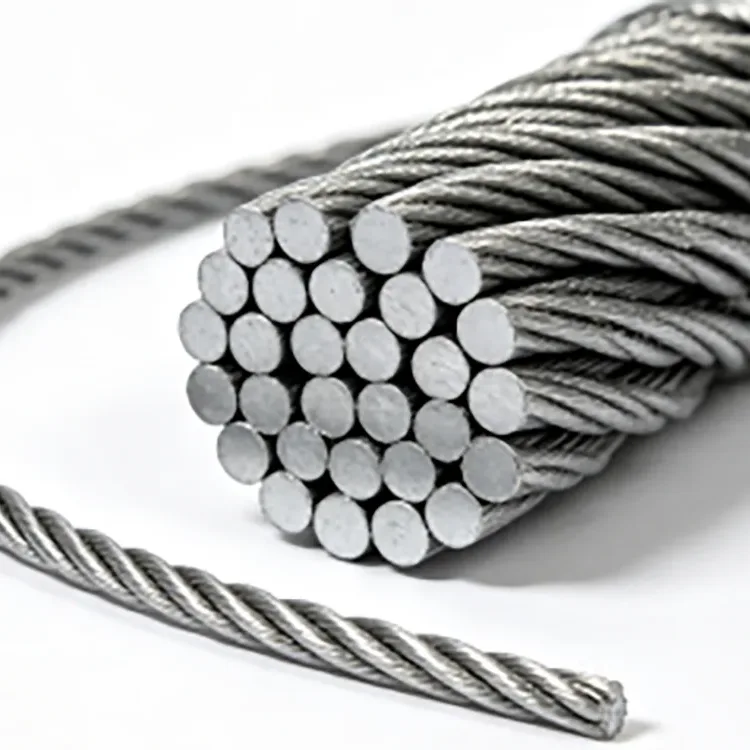

Wydajność mechaniczna wynika z wielożyłowej struktury splecionej. Kilka drutów stalowych dzieli przyłożone obciążenie, zapewniając splotce połączenie wytrzymałości na rozciąganie i elastyczności, które jest przydatne do napinania, zawieszania, usztywniania i mocowania.

Ochronę antykorozyjną zapewnia warstwa cynku cynkowana ogniowo. Cynk tworzy fizyczną barierę pomiędzy stalą a otaczającym środowiskiem i może również zapewnić ochronę w przypadku niewielkich uszkodzeń powierzchni. Z tego powodu linka ocynkowana jest powszechnie wybierana do zastosowań zewnętrznych, w których niepowlekany drut stalowy wymaga dodatkowej ochrony przed korozją.

Dane techniczne

Podstawowe parametry produktu

Proces cynkowania ogniowego

Proces produkcyjny ma na celu zachowanie zarówno konstrukcji pasma, jak i konsystencji powłoki cynkowej.

Przygotowanie drutu ze stali wysokowęglowej → czyszczenie powierzchni drutu → skręcanie → formowanie pasma → odtłuszczanie i trawienie → obróbka topnikiem → cynkowanie ogniowe → kontrola powłoki cynkowej → chłodzenie i wykańczanie → kontrola wymiarowa i wizualna → zwijanie i pakowanie

Druty stalowe są skręcone zgodnie z określoną konstrukcją i długością skrętu przed wykończeniem powierzchni ocynkowanej. Wstępna obróbka powierzchni jest ważna, ponieważ olej, kamień tlenkowy i inne zanieczyszczenia mogą wpływać na przyczepność cynku.

Po cynkowaniu pasmo jest sprawdzane pod kątem stanu powłoki, wad powierzchniowych, konstrukcji, średnicy i innych wymagań porządkowych przed zwinięciem.

1×7, 1×19 czy 1×37?

Konstrukcję splotu należy wybrać zgodnie z rzeczywistym obciążeniem i wymaganiami instalacyjnymi, a nie po prostu wybierać największy rozmiar.

1×7 jest powszechnie stosowany tam, gdzie wymagana jest stosunkowo zwarta splotka o dobrej wytrzymałości na rozciąganie i wygodnej obsłudze. Typowe zastosowania obejmują linie napowietrzne, systemy komunikacyjne, napinanie szklarni i ogólne mocowania.

1×19 zapewnia większy przekrój splotu i większy zakres siły zrywającej. Nadaje się do zabezpieczania skarp, napinania mostów, uziemiania instalacji fotowoltaicznych i cięższych zastosowań w mocowaniach konstrukcyjnych.

1×37 jest przeznaczony do większych obciążeń i ciężkich zastosowań związanych z napinaniem. Konstrukcja o większym splocie nadaje się do dużych projektów wodnych, kotwienia w głębokich fundamentach i innych zastosowań, w których wymagana siła zrywająca jest duża.

W przypadku wyceny należy wspólnie potwierdzić wymaganą konstrukcję, średnicę nominalną, wytrzymałość na rozciąganie, minimalną siłę zrywającą, powłokę cynkową, długość i zastosowanie.

Wybór powłoki cynkowej

Wymagana powłoka cynkowa zależy od środowiska ekspozycji.

W przypadku suchych zastosowań wewnętrznych i konwencjonalnych na zewnątrz można rozważyć standardową powłokę cynkową w zakresie około 170–220 g/m², jeśli pozwala na to specyfikacja projektu.

W środowiskach wilgotnych, deszczowych lub nad wodą wyższy zakres powłok, np. 220–260 g/m², zapewnia dodatkową ochronę przed korozją.

W przypadku środowisk przybrzeżnych, mgły solnej lub silnie korozyjnych Rongheng może dostarczyć grubą powłokę cynkową o gramaturze 300 g/m² i większej, zgodnie z wymaganiami projektu.

Wymagania dotyczące powłoki należy zawsze sprawdzić w odniesieniu do obowiązującej normy i oczekiwanych warunków narażenia. Wyższa powłoka cynkowa nie eliminuje konieczności uwzględnienia drenażu, kontaktu z żrącymi chemikaliami, uszkodzeń mechanicznych i warunków montażu.

Wydajność o niskim poziomie relaksu

W zastosowaniach, w których splot pozostaje naprężony przez dłuższy czas, ważnymi czynnikami są relaksacja i stabilność wymiarowa.

Obróbkę o niskim stopniu relaksacji można określić w przypadku projektów wymagających stabilnego, długotrwałego napięcia. Jest to szczególnie istotne w przypadku naprężania strukturalnego, zastosowań związanych z mostami, zabezpieczania skarp i innych systemów, w których nadmierne wydłużenie splotu lub utrata naprężenia mogą mieć wpływ na całą konstrukcję.

Wymaganą klasę relaksacji i wymagania badawcze należy potwierdzić zgodnie ze specyfikacją techniczną.

Aplikacje

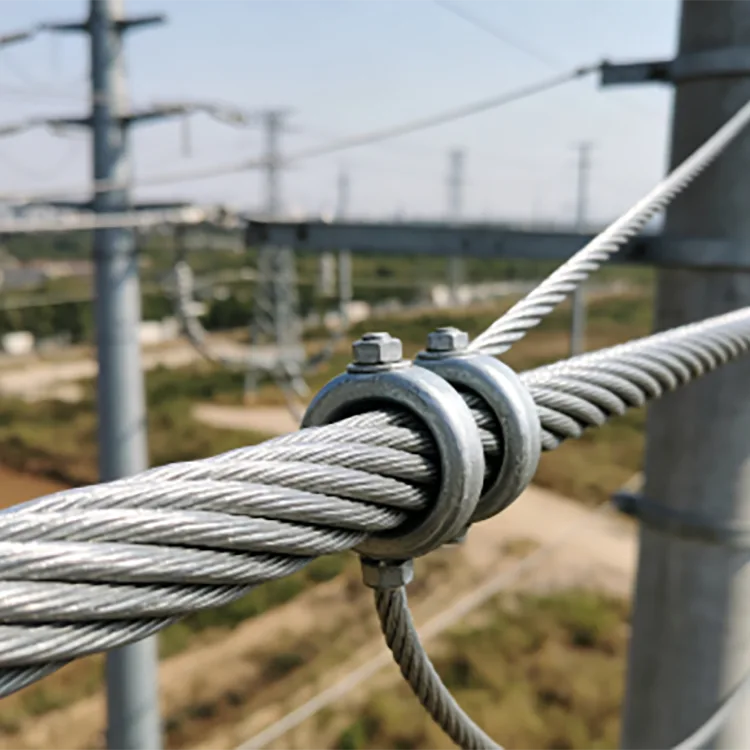

Moc i komunikacja

Linka ocynkowana 1×7 może być stosowana w napowietrznych instalacjach energetycznych, systemach komunikacyjnych i innych zastosowaniach podwieszanych kabli, gdzie wymagana jest wytrzymałość na rozciąganie i zewnętrzna ochrona przed korozją.

Projekty fotowoltaiczne

Linka ocynkowana może być stosowana w wybranych systemach uziemiających i napinających PV. W przypadku dużych zewnętrznych projektów fotowoltaicznych powłokę cynkową należy wybrać w zależności od lokalizacji projektu, oczekiwanego okresu użytkowania, narażenia gleby lub atmosfery oraz wymagań dotyczących systemu uziemienia.

Ochrona zboczy

Konstrukcje 1×19 i większe nadają się do ochrony przed opadami skał, stabilizacji zboczy, kotwienia i mocowania konstrukcyjnego, gdzie wymagana jest wysoka wytrzymałość na rozciąganie i odporność na korozję na zewnątrz.

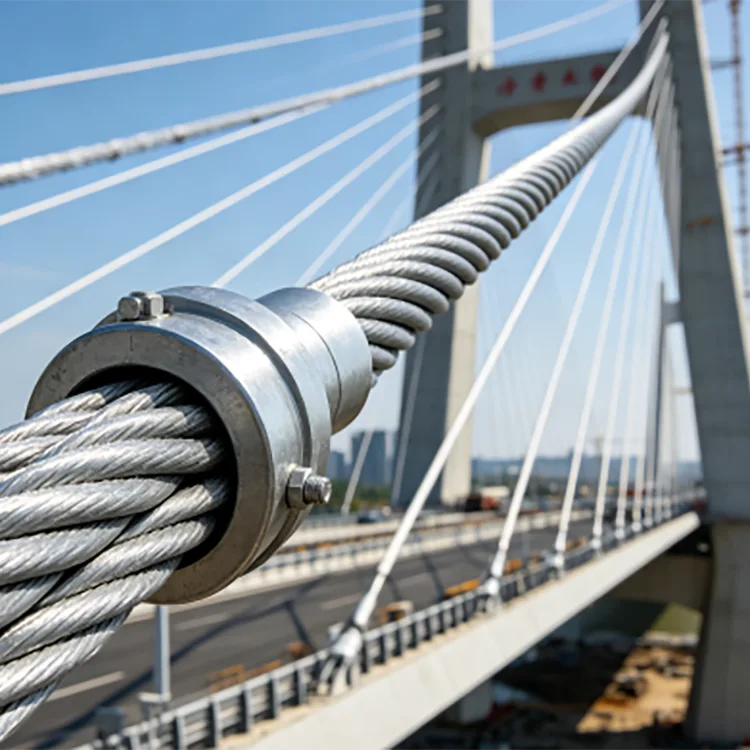

Most i infrastruktura

Splotka może być stosowana w wybranych zastosowaniach związanych z napinaniem, wzmacnianiem, mocowaniem i wspieraniem mostów. Średnicę splotu, stopień wytrzymałości, właściwości relaksacyjne i wymagania dotyczące ochrony przed korozją należy potwierdzić na podstawie projektu konstrukcyjnego.

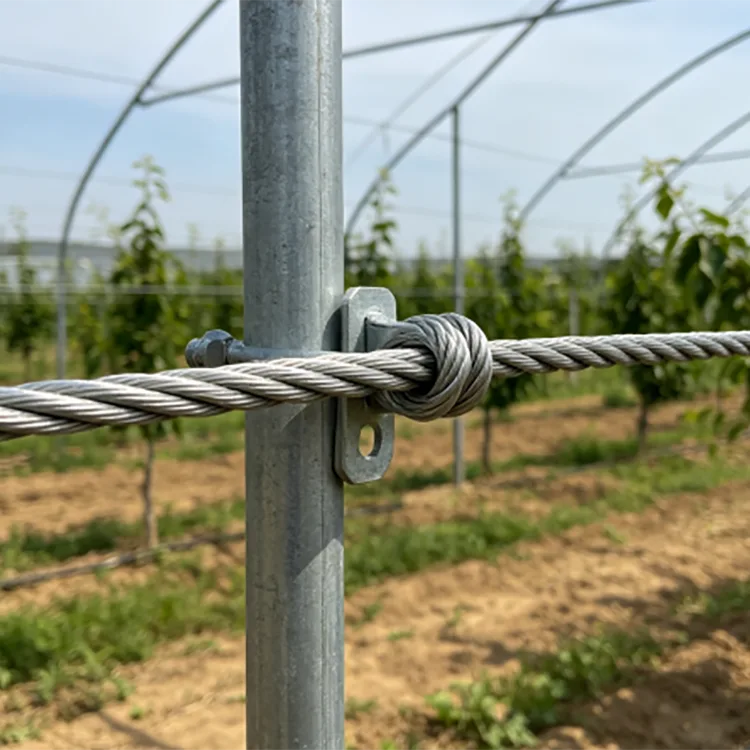

Szklarnie Rolnicze

Mniejsze ocynkowane pasmo można wykorzystać do napinania folii szklarniowej, usztywniania konstrukcyjnego i mocowania. Ocynkowana powierzchnia zapewnia lepszą ochronę przed korozją niż niepowlekany drut stalowy w wilgotnych środowiskach rolniczych.

Reklama i mocowania strukturalne

Linka ocynkowana jest również stosowana do konstrukcji reklamowych, mocowania sprzętu zewnętrznego, systemów usztywniających i innych zastosowań wymagających połączenia wytrzymałości na rozciąganie i odporności na warunki atmosferyczne.

Aplikacje projektowe

Projekt fotowoltaiczny w północno-zachodnich Chinach

Na potrzeby dużego projektu fotowoltaicznego realizowanego w suchym i wietrznym środowisku pustynnym firma Rongheng dostarczyła linkę ze stali ocynkowanej o wysokiej wytrzymałości 1 × 19 z grubszą powłoką cynkową, obróbką o niskim stopniu relaksacji i niestandardowymi długościami. Specyfikacja została wybrana ze względu na silny wiatr, duże różnice temperatur i długoterminowe wymagania dotyczące naprężenia zewnętrznego. Splotkę wykorzystano do zastosowań związanych z uziemieniem i napięciem w celu utrzymania stabilnej wydajności przez cały okres użytkowania projektu.

Projekt ochrony skarp przybrzeżnych

Do projektu ochrony skarp na obszarze przybrzeżnym narażonym na znaczne narażenie na mgłę solną, dostarczono linkę ze stali ocynkowanej 1×19 z powłoką cynkową o gramaturze ≥300 g/m², w gatunku o wysokiej wytrzymałości. Wybrano cięższą specyfikację cynku, aby zmniejszyć ryzyko korozji w środowisku morskim. Po czterech latach realizacji projektu zgłoszono, że w dostarczonym zastosowaniu nie widać widocznej rdzy ani pęknięć żył, a konstrukcja zabezpieczająca skarpę pozostała stabilna.

Produkcja i kontrola jakości

Kontrola produkcji Rongheng obejmuje drut stalowy, proces skręcania, cynkowanie i gotową cewkę.

Kontrola surowców koncentruje się na gatunku stali i podstawowych wymaganiach mechanicznych. Podczas skręcania kontrolowana jest konstrukcja, ułożenie drutu i wymiary splotki, aby zachować spójną geometrię. Po cynkowaniu ogniowym powierzchnia jest sprawdzana pod kątem ciągłości powłoki, odsłoniętych obszarów, nadmiernego nawarstwienia cynku i innych widocznych wad.

Kontrola gotowego produktu może obejmować średnicę splotu, konstrukcję, wytrzymałość na rozciąganie, minimalną siłę zrywającą, powłokę cynkową i inne wymagania określone w zamówieniu. W przypadku projektów inżynieryjnych, zgodnie z umową, można również zorganizować dokumentację inspekcyjną i kontrolę strony trzeciej.

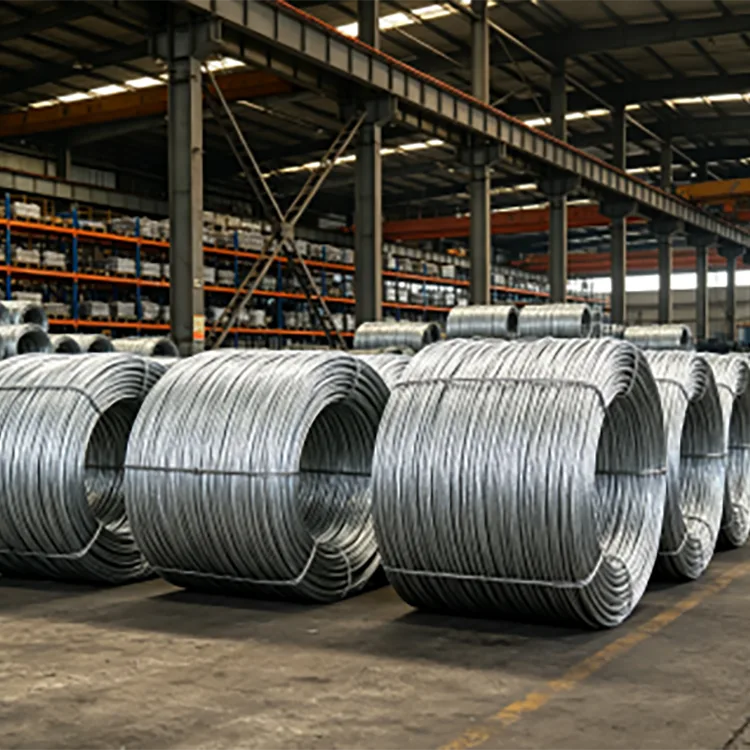

Niestandardowa długość i przetwarzanie

Standardowe długości kręgów obejmują 100 m, 500 m i 1000 m, natomiast istnieje możliwość zamówienia niestandardowych długości od 3 do 10 000 m.

Pasmo może być również dostarczane z cięciem, przewijaniem, obróbką końcową i dostosowanym do indywidualnych potrzeb opakowaniem w kręgach lub szpulach. W przypadku zamówień eksportowych można wybrać wodoodporne torby tkane, opakowania odporne na wilgoć i drewniane szpule, zgodnie z wymaganiami dotyczącymi transportu i obsługi.

W przypadku dużych projektów zapewnienie wymaganej konstrukcji, średnicy, klasy wytrzymałości, powłoki cynkowej, masy lub długości cewki oraz sposobu pakowania pozwala uniknąć zmian specyfikacji po wyprodukowaniu.

Opakowanie na eksport

Zwykle jest zabezpieczana przed wilgocią i uszkodzeniami mechanicznymi podczas przechowywania i transportu. W zamówieniach eksportowych można zastosować wodoodporne torby tkane, opakowania odporne na wilgoć, zwoje z nici stalowych lub opakowania z drewnianych szpul.

Metodę pakowania należy wybrać w zależności od załadunku kontenera, wagi zwoju, sprzętu do rozładunku, klimatu docelowego oraz tego, czy skrętka będzie przechowywana na zewnątrz po przybyciu.

Splot ze stali ocynkowanej vs splot ze stali niepowlekanej

Często zadawane pytania

P1: Jaka jest różnica między splotem stalowym ocynkowanym ogniowo i galwanizowanym elektrolitycznie?

Cynkowanie ogniowe polega na zanurzeniu w stopionym cynku i generalnie zapewnia grubszą i trwalszą powłokę niż cynkowanie galwaniczne. Jest powszechnie wybierany do zastosowań zewnętrznych wymagających długoterminowej ochrony przed korozją.

P2: Czy splot stalowy poluzuje się lub rozdzieli podczas instalacji?

Prawidłowo wykonana splotka ma kontrolowany układ drutów i długość skrętu. Ważne jest również prawidłowe cięcie, obsługa, kotwienie i instalacja. Niewłaściwe cięcie lub nadmierne zginanie na końcu może wpłynąć na integralność żyły, dlatego metoda instalacji powinna być zgodna z wymaganiami projektu.

P3: Jaka powłoka cynkowa jest zalecana dla obszarów przybrzeżnych?

W przypadku środowisk przybrzeżnych i o dużej zawartości soli można zastosować grubszą powłokę cynkową o gramaturze 300 g/m² lub większej, zgodnie z wymaganiami projektu. Ostateczny poziom powłoki powinien również uwzględniać ekspozycję na sól, oczekiwany okres użytkowania, uszkodzenia mechaniczne i obowiązującą normę.

P4: Czy splot stalowy nadaje się do długotrwałego napinania?

Tak, można go stosować do zastosowań związanych z długotrwałym napinaniem, jeśli odpowiednio dobrana zostanie konstrukcja splotu, klasa wytrzymałości, charakterystyka relaksacji, ochrona przed korozją i system kotwienia. Tam, gdzie ważna jest długoterminowa stabilność napięcia, można zastosować obróbkę o niskim stopniu relaksacji.

P5: Czy możesz dostarczyć małe zamówienia lub ilości próbne?

Tak. Rongheng obsługuje testowanie próbek, małe zamówienia eksportowe, uzupełnianie projektów i większe zamówienia masowe. Ilość, długość kręgów, opakowanie i ustalenia produkcyjne można potwierdzić zgodnie z zamówieniem.

P6: Jak należy przechowywać linkę ze stali ocynkowanej?

Przechowuj pasmo w suchym, wentylowanym miejscu i trzymaj je z dala od stojącej wody i długotrwałego narażenia na deszcz. W przypadku długotrwałego przechowywania zaleca się opakowanie odporne na wilgoć, szczególnie w wilgotnym klimacie.

P7: Czy biała rdza na ocynkowanym splocie stalowym stanowi problem z jakością?

Jasnobiałe lub szare produkty korozji cynku mogą powstawać, gdy świeżo ocynkowany materiał zostanie wystawiony na działanie wilgoci przy słabej wentylacji. Nie oznacza to automatycznie uszkodzenia podłoża stalowego. Należy jednak unikać długotrwałego przechowywania na mokro, ponieważ silna lub trwała korozja może ostatecznie wpłynąć na powłokę cynkową.

P8: Jakie informacje powinienem podać, prosząc o wycenę?

Proszę podać konstrukcję, średnicę, wytrzymałość na rozciąganie, minimalną siłę zrywającą, wymagania dotyczące powłoki cynkowej, długość cewki, ilość, zastosowanie, miejsce przeznaczenia i wymagania dotyczące opakowania. W przypadku projektów konstrukcyjnych lub infrastrukturalnych zalecane są rysunki lub specyfikacje techniczne.
